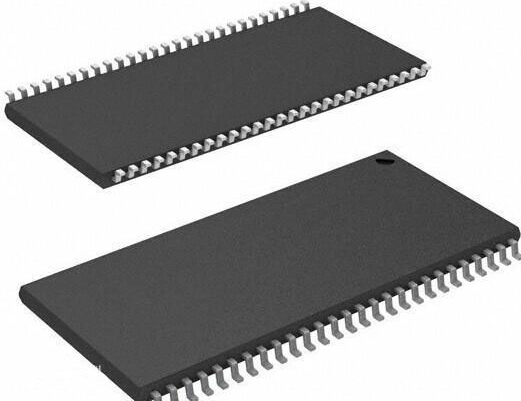

SRAM क्या है?

SRAM, या STATIC RAM, एक प्रकार की मेमोरी है जो निरंतर ताज़ा करने की आवश्यकता के बिना डेटा को बनाए रखता है, जिससे यह विशिष्ट कार्यों के लिए तेज और अधिक विश्वसनीय हो जाता है।DRAM के विपरीत, इसे आवधिक रिचार्जिंग की आवश्यकता नहीं होती है, लेकिन इसका बड़ा आकार और उच्च लागत इसके उपयोग को विशेष अनुप्रयोगों के लिए सीमित करता है।यह लेख इसकी विशेषताओं, प्रकारों, कार्य तंत्र और व्यावहारिक उपयोगों की पड़ताल करता है।

सूची

SRAM का परिचय

SRAM एक प्रकार की मेमोरी है, जिसे DRAM के विपरीत, अपने डेटा को बनाए रखने के लिए रिफ्रेश सर्किट की आवश्यकता नहीं होती है, जिसे अपनी जानकारी को बरकरार रखने के लिए लगातार रिचार्जिंग की आवश्यकता होती है।यह SRAM कुछ कार्यों में तेजी से और अधिक कुशलता से प्रदर्शन करता है।हालाँकि, इसकी कमियां हैं।उदाहरण के लिए, SRAM का एक एकीकरण स्तर कम है, जिसका अर्थ है कि यह एक ही भंडारण क्षमता के साथ DRAM की तुलना में अधिक भौतिक स्थान लेता है।इस वजह से, SRAM आम तौर पर अधिक महंगा है।एक सिलिकॉन वेफर जो एक बड़ी क्षमता के साथ DRAM का उत्पादन करता है, उसी क्षेत्र में कम SRAM का उत्पादन करेगा।जबकि इसका प्रदर्शन बेहतर है, बड़े आकार और उच्च लागत विशिष्ट अनुप्रयोगों के लिए इसके उपयोग को सीमित करते हैं।

एसआरएएम विनिर्देश

SRAM आमतौर पर CPU और मुख्य मेमोरी के बीच कैश मेमोरी के रूप में उपयोग किया जाता है।यह दो प्रकारों में आता है: एक को सीधे मदरबोर्ड पर तय किया जाता है, जबकि दूसरा, जिसे तट (कैश ऑन स्टिक) के रूप में जाना जाता है, विस्तार के लिए एक स्लॉट में डाला जाता है।

CMOS 146818 की तरह कुछ चिप्स में कॉन्फ़िगरेशन डेटा को स्टोर करने के लिए छोटे-क्षमता वाले SRAM, जैसे 128 बाइट्स, जैसे 128 बाइट्स शामिल हैं।80486 सीपीयू के साथ शुरू, डेटा ट्रांसफर गति में सुधार के लिए प्रोसेसर के अंदर एक कैश को एकीकृत किया गया था।यह पेंटियम सीपीयू में विकसित हुआ, जहां एल 1 कैश (स्तर 1 कैश) और एल 2 कैश (स्तर 2 कैश) जैसे शब्द मानक बन गए।आम तौर पर, L1 कैश CPU के अंदर स्थित होता है, जबकि L2 कैश बाहर तैनात होता है।हालांकि, पेंटियम प्रो जैसे प्रोसेसर में सीपीयू के अंदर एल 1 और एल 2 कैश दोनों शामिल थे, जिसके परिणामस्वरूप एक बड़ा भौतिक आकार होता है।बाद में, पेंटियम II ने L2 कैश को CPU कोर के बाहर एक बाहरी ब्लैक बॉक्स में स्थानांतरित कर दिया।

SRAM तेज है और DRAM के विपरीत, ताज़ा संचालन की आवश्यकता नहीं है।हालांकि, इसकी उच्च लागत और बड़े आकार एक मदरबोर्ड पर प्राथमिक स्मृति के रूप में इसे अनुपयुक्त बनाते हैं, जहां बड़ी क्षमताओं की आवश्यकता होती है।

SRAM का उपयोग

SRAM मुख्य रूप से कम्प्यूटिंग में स्तर 2 कैश (L2 कैश) के लिए उपयोग किया जाता है।यह डेटा को संग्रहीत करने के लिए ट्रांजिस्टर पर निर्भर करता है, जिससे यह DRAM की तुलना में काफी तेज हो जाता है।हालांकि, एक ही क्षेत्र के भीतर अन्य प्रकार की मेमोरी की तुलना में SRAM की एक छोटी क्षमता है, जो उच्च क्षमता वाले अनुप्रयोगों में इसके उपयोग को सीमित करता है।

इसकी उच्च लागत के बावजूद, एसआरएएम को अक्सर एक तेज सीपीयू और धीमी पीआरएएम के बीच गति अंतर को पाटने के लिए एक छोटी क्षमता वाले कैश के रूप में उपयोग किया जाता है।यह विभिन्न रूपों में आता है, जैसे कि asyncsram (एसिंक्रोनस SRAM), सिंक SRAM (सिंक्रोनस SRAM), PBSRAM (पाइपलाइज्ड फट SRAM), और इंटेल के CSRAM जैसे मालिकाना वेरिएंट।

SRAM के आर्किटेक्चर में पांच प्रमुख घटक होते हैं: मेमोरी सेल सरणी (कोर सेल्स एरे), रो/कॉलम एड्रेस डिकोडर्स, सेंसिटिव एम्पलीफायरों, कंट्रोल सर्किट और बफर/ड्राइवर सर्किट।इसका भंडारण तंत्र स्थिर है, एक bistable सर्किट पर निर्भर है।जबकि यह DRAM की तरह आवधिक ताज़ा करने की आवश्यकता को समाप्त करता है, इसकी भंडारण इकाइयों की जटिलता एकीकरण घनत्व को कम करती है और बिजली की खपत को बढ़ाती है।इन सीमाओं के बावजूद, SRAM की गति और विश्वसनीयता कुछ प्रदर्शन-महत्वपूर्ण अनुप्रयोगों में इसे अपरिहार्य बनाती है।

SRAM कैसे काम करता है

SRAM निरंतर ताज़ा करने की आवश्यकता के बिना अपनी मेमोरी कोशिकाओं में डेटा संग्रहीत करके संचालित करता है।उदाहरण के लिए, 6T मेमोरी सेल में "1" लिखना, एक सेल का चयन करने के लिए पंक्ति और कॉलम डिकोडर्स को विशिष्ट पता मान प्रदान करना शामिल है।फिर, राइट इनेबल सिग्नल (हम) सक्रिय हो जाता है, और डेटा "1" को दो संकेतों में बदल दिया जाता है, "1" और "0", जो चयनित सेल से जुड़े बिट लाइनों (बीएल और बीएलबी) को भेजे जाते हैं।इस स्तर पर, सेल के भीतर कुछ ट्रांजिस्टर सक्रिय हो जाते हैं, जिससे संकेतों को आंतरिक कुंडी सेट करने की अनुमति मिलती है ताकि यह "1." रखे।

डेटा पढ़ने की प्रक्रिया समान है।यदि मेमोरी सेल में "1" होता है, तो सिस्टम पहले एक विशिष्ट वोल्टेज के लिए बिट लाइनों को प्री-चार्ज करता है।एक बार जब पंक्ति और कॉलम डिकोडर्स मेमोरी सेल का चयन करते हैं, तो संग्रहीत डेटा बिट लाइनों पर वोल्टेज को प्रभावित करता है।एक वोल्टेज अंतर बनाया जाता है, जिसे तब सेंस एम्पलीफायर द्वारा पता लगाया जाता है और प्रवर्धित किया जाता है।यह प्रवर्धित सिग्नल आउटपुट सर्किट को भेजा जाता है, जिससे संग्रहीत "1" को सटीक रूप से पढ़ा जा सकता है।

SRAM का डिज़ाइन यह सुनिश्चित करता है कि डेटा को सुरक्षित रूप से संग्रहीत किया जाता है और जल्दी से एक्सेस किया जाता है, जिससे यह उच्च गति वाली मेमोरी की आवश्यकता वाले अनुप्रयोगों के लिए विश्वसनीय हो जाता है।

SRAM के प्रकार

गैर-वाष्पशील एसआरएएम

गैर-वाष्पशील SRAM (NVSRAM) नियमित SRAM की तरह कार्य करता है, लेकिन बिजली की आपूर्ति खो जाने पर भी डेटा बनाए रखने की अतिरिक्त क्षमता है।यह उन स्थितियों में अत्यधिक उपयोगी बनाता है जहां डेटा संरक्षण महत्वपूर्ण है, जैसे कि नेटवर्क सिस्टम, एयरोस्पेस प्रौद्योगिकियों और चिकित्सा उपकरणों में।चूंकि बैटरी पर भरोसा करना हमेशा एक विकल्प नहीं हो सकता है, इसलिए NVSRAM यह सुनिश्चित करता है कि डेटा बाहरी शक्ति के बिना सुरक्षित है।

अतुल्यकालिक एसआरएएम

अतुल्यकालिक SRAM एक घड़ी सिग्नल के आधार पर काम करता है, जिससे यह विभिन्न वातावरणों में लचीला हो जाता है।यह 4 केबी से 64 एमबी तक की क्षमताओं में आता है और छोटे एम्बेडेड प्रोसेसर के लिए अच्छी तरह से अनुकूल है जिसमें सीमित कैश है।इस प्रकार के SRAM का उपयोग औद्योगिक इलेक्ट्रॉनिक्स, माप उपकरणों, हार्ड ड्राइव और नेटवर्क उपकरणों में व्यापक रूप से किया जाता है।इसका तेज़ एक्सेस समय त्वरित और विश्वसनीय मेमोरी की आवश्यकता वाले सिस्टम के लिए आदर्श बनाता है।

ट्रांजिस्टर प्रकार के आधार पर

• द्विध्रुवी जंक्शन ट्रांजिस्टर (BJT)

द्विध्रुवी जंक्शन ट्रांजिस्टर के साथ निर्मित SRAM बहुत तेजी से प्रदर्शन प्रदान करता है लेकिन उच्च शक्ति की खपत के दोष के साथ आता है।यह आधुनिक अनुप्रयोगों में कम आम है जहां ऊर्जा दक्षता एक प्राथमिकता है।

• MOSFET (CMOS प्रौद्योगिकी)

SRAM MOSFET ट्रांजिस्टर, विशेष रूप से CMOs का उपयोग करना, आज सबसे व्यापक रूप से उपयोग किया जाने वाला प्रकार है।यह अच्छे प्रदर्शन के साथ कम बिजली की खपत को जोड़ती है, जिससे यह विभिन्न अनुप्रयोगों के लिए उपयुक्त है।

समारोह के आधार पर

• एसिंक्रोनस एसआरएएम

इस प्रकार का SRAM एक घड़ी की आवृत्ति से स्वतंत्र रूप से काम करता है, पते की लाइनों द्वारा नियंत्रित संचालन को पढ़ने और लिखने के साथ और संकेतों को सक्षम करता है।इसका लचीलापन इसे एम्बेडेड सिस्टम के लिए एक अच्छा विकल्प बनाता है।

• सिंक्रोनस SRAM

सिंक्रोनस SRAM एक घड़ी सिग्नल के साथ सिंक में काम करता है, यह सुनिश्चित करता है कि सभी ऑपरेशन सटीक अंतराल पर होते हैं।यह उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल बनाता है जहां समय और समन्वय आवश्यक हैं, जैसे हाई-स्पीड डेटा प्रोसेसिंग।

विशेषताओं के आधार पर

• शून्य बस टर्नअराउंड (ZBT) SRAM

ZBT SRAM मोड के बीच स्विच करने के लिए अतिरिक्त घड़ी चक्रों के बिना निरंतर पढ़ने और लिखने की अनुमति देता है।यह तेजी से मेमोरी एक्सेस की आवश्यकता वाले सिस्टम में दक्षता और गति को बढ़ाता है।

• सिंक्रोनस फट SRAM

बर्स्ट ट्रांसफर के लिए अनुकूलित, यह SRAM प्रकार डेटा के कई बिट्स को त्वरित उत्तराधिकार में पढ़ने या लिखने में सक्षम बनाता है, जिससे यह उच्च गति वाले डेटा फटने के लिए आदर्श है।

• डीडीआर एसआरएएम

DDR SRAM (डबल डेटा रेट SRAM) क्लॉक सिग्नल के दोनों किनारों पर पढ़ने और लिखकर डेटा ट्रांसफर दरों में सुधार करता है।इसमें संचालन के लिए एक एकल बंदरगाह है और आमतौर पर उच्च प्रदर्शन प्रणालियों में उपयोग किया जाता है।

• QDR SRAM

QDR SRAM (क्वाड डेटा रेट SRAM) में एक साथ संचालन के लिए अलग -अलग रीड और राइट पोर्ट हैं।यह एक ही बार में डेटा के चार शब्दों को संभालता है, जिससे यह उच्च थ्रूपुट की आवश्यकता वाले सिस्टम के लिए उपयुक्त है।

• बाइनरी एसआरएएम

बाइनरी SRAM मानक प्रकार है, जो जानकारी को संग्रहीत करने और संसाधित करने के लिए बाइनरी डेटा (0s और 1s) के साथ काम कर रहा है।

• टर्नरी कंप्यूटर SRAM

यह विशेष SRAM प्रकार दो के बजाय तीन राज्यों के साथ संचालित होता है, जो विशिष्ट अनुप्रयोगों में अधिक जटिल और कुशल डेटा हैंडलिंग को सक्षम करता है।

एसआरएएम की संरचना और डिजाइन

SRAM, या STATIC RAM, ट्रांजिस्टर का उपयोग करके बनाया गया है, जहां "ऑन" स्टेट 1 का प्रतिनिधित्व करता है और "ऑफ" राज्य 0 का प्रतिनिधित्व करता है। यह राज्य तब तक स्थिर रहता है जब तक कि एक परिवर्तन संकेत प्राप्त नहीं होता है।DRAM के विपरीत, SRAM को अपने डेटा को बनाए रखने के लिए निरंतर ताज़ा करने की आवश्यकता नहीं है।हालांकि, DRAM के समान, SRAM बिजली बंद होने पर अपना डेटा खो देता है।इसकी गति प्रभावशाली है, अक्सर 20ns या तेजी से काम करती है।

प्रत्येक SRAM मेमोरी सेल को अतिरिक्त घटकों के साथ चार से छह ट्रांजिस्टर की आवश्यकता होती है, जिससे यह DRAM की तुलना में बड़ा और अधिक महंगा होता है, जो प्रति सेल सिर्फ एक ट्रांजिस्टर और एक संधारित्र का उपयोग करता है।संरचना और डिजाइन में इस अंतर का मतलब है कि SRAM और DRAM को परस्पर नहीं किया जा सकता है।

SRAM की उच्च गति और स्थिर प्रकृति इसे कैश मेमोरी के लिए एक सामान्य विकल्प बनाती है, जो अक्सर कंप्यूटर के मदरबोर्ड पर कैश सॉकेट में पाया जाता है।इसकी आंतरिक संरचना में पांच मुख्य भाग होते हैं: एक मेमोरी सेल सरणी, पता डिकोडर (पंक्ति और कॉलम डिकोडर्स), सेंस एम्पलीफायर, कंट्रोल सर्किट और बफर/ड्राइवर सर्किट।प्रत्येक मेमोरी सेल पंक्तियों और स्तंभों में साझा विद्युत कनेक्शन के माध्यम से अन्य कोशिकाओं से जुड़ती है।पंक्तियों को "वर्ड लाइन्स" के रूप में संदर्भित किया जाता है, जबकि डेटा के लिए ऊर्ध्वाधर कनेक्शन को "बिट लाइन्स" कहा जाता है।विशिष्ट पंक्तियों और कॉलम को इनपुट पते के माध्यम से चुना जाता है, और डेटा को तब से संबंधित मेमोरी कोशिकाओं से पढ़ा जाता है या लिखा जाता है।

चिप आकार और डेटा एक्सेस का अनुकूलन करने के लिए, SRAM कोशिकाओं को आमतौर पर एक मैट्रिक्स या वर्ग लेआउट में व्यवस्थित किया जाता है।उदाहरण के लिए, 4K-Bit SRAM में, 64 पंक्तियों और 64 कॉलम का उपयोग किया जाता है, जिसमें 12 एड्रेस लाइनों की आवश्यकता होती है।यह वर्ग व्यवस्था कुशल पहुंच बनाए रखते हुए चिप क्षेत्र को कम करती है।हालांकि, मेमोरी सेल और डेटा टर्मिनलों के बीच कनेक्शन बड़ी क्षमताओं में लंबा हो सकता है, जिससे देरी हो सकती है और रीड/राइट स्पीड कम हो सकती है।प्रदर्शन और विश्वसनीयता को बनाए रखने के लिए इन देरी को सावधानीपूर्वक प्रबंधित करने की आवश्यकता है।

यह डिज़ाइन गति और आकार के बीच एक संतुलन बनाता है, जिससे एसआरएएम त्वरित और सुसंगत मेमोरी एक्सेस की आवश्यकता होती है।

वास्तविक जीवन में SRAM के अनुप्रयोग

SRAM की विशेषताएं

SRAM DRAM की तुलना में तेज है और निष्क्रिय होने पर कम शक्ति का उपभोग करता है।हालांकि, यह अधिक महंगा और बड़ा है, जो पीसी मेमोरी जैसे उच्च घनत्व, कम लागत वाले अनुप्रयोगों में इसके उपयोग को सीमित करता है।इसके उपयोग में आसानी और सच्ची यादृच्छिक पहुंच इसे विशिष्ट उच्च गति आवश्यकताओं के लिए उपयुक्त बनाती है।

घड़ी आवृत्ति और बिजली का उपयोग

SRAM की बिजली की खपत पहुंच आवृत्ति के साथ बढ़ जाती है।उच्च आवृत्तियों पर, यह कई वाट का उपभोग कर सकता है, लेकिन मध्यम घड़ी की गति से, यह बहुत कम शक्ति का उपयोग करता है।जब निष्क्रिय हो जाता है, तो बिजली का उपयोग माइक्रोवाट स्तर तक गिर जाता है, जिससे यह कुछ परिदृश्यों में ऊर्जा-कुशल हो जाता है।

SRAM का उपयोग करते हुए सामान्य उत्पाद

• अतुल्यकालिक इंटरफ़ेस

एसिंक्रोनस SRAM आमतौर पर चिप्स में 32KX8 (जैसे, XXC256) से लेकर 16 MBIT तक की क्षमताओं के साथ चिप्स में उपयोग किया जाता है।इसका लचीलापन इसे विभिन्न प्रकार के सामान्य-उद्देश्य अनुप्रयोगों में लोकप्रिय बनाता है।

• सिंक्रोनस इंटरफ़ेस

सिंक्रोनस SRAM 18 MBIT तक की क्षमताओं के साथ, कैश मेमोरी जैसे फट प्रसारण की आवश्यकता वाले अनुप्रयोगों का समर्थन करता है।यह तेजी से, समन्वित डेटा स्थानान्तरण के लिए अनुकूलित है।

चिप्स में एम्बेडेड

• माइक्रोकंट्रोलर

माइक्रोकंट्रोलर्स में, एसआरएएम एम्बेडेड सिस्टम में कार्यों के प्रसंस्करण के लिए छोटे पैमाने पर मेमोरी (32 बाइट्स से 128 किलोबाइट) प्रदान करता है।

• सीपीयू कैश

SRAM उच्च-प्रदर्शन CPU में एक कैश के रूप में कार्य करता है, प्रसंस्करण गति में सुधार के लिए अक्सर उपयोग किए जाने वाले डेटा को संग्रहीत करता है।यह कुछ किलोबाइट से लेकर कई मेगाबाइट तक आकार में है।

• रजिस्टर

प्रोसेसर एसआरएएम का उपयोग रजिस्टरों में अस्थायी भंडारण के रूप में करते हैं, जिससे संचालन के दौरान तेजी से डेटा प्रोसेसिंग सक्षम होती है।

• ASICs और विशेष ICS

SRAM अक्सर अनुकूलित अनुप्रयोगों में फास्ट मेमोरी एक्सेस के लिए एप्लिकेशन-विशिष्ट एकीकृत सर्किट (ASICs) में एम्बेडेड होता है।

FPGA और CPLD डिवाइस

SRAM अस्थायी डेटा और कॉन्फ़िगरेशन फ़ाइलों को संग्रहीत करने के लिए FPGAs और CPLDs में आवश्यक है, इन उपकरणों की पुनरावृत्ति प्रकृति का समर्थन करता है।

उपकरणों में एम्बेडेड अनुप्रयोग

• औद्योगिक और वैज्ञानिक प्रणाली

औद्योगिक और वैज्ञानिक उपकरणों में, SRAM का उपयोग विश्वसनीय, उच्च गति वाली मेमोरी आवश्यकताओं के लिए किया जाता है, जैसे कि मोटर वाहन इलेक्ट्रॉनिक्स और नियंत्रण प्रणालियों में।

• उपभोक्ता इलेक्ट्रॉनिक्स

डिजिटल कैमरे, मोबाइल फोन और खिलौने जैसे आधुनिक उपकरण त्वरित और कुशल डेटा हैंडलिंग के लिए SRAM का उपयोग करते हैं, अक्सर चिकनी संचालन के लिए कई मेगाबाइट को एकीकृत करते हैं।

• वास्तविक समय सिग्नल प्रोसेसिंग

दोहरे पोर्टेड SRAM का उपयोग आमतौर पर वास्तविक समय के सिग्नल प्रोसेसिंग अनुप्रयोगों में किया जाता है ताकि निरंतर डेटा धाराओं को प्रभावी ढंग से संभाल सके।

कम्पुटर अनुप्रयोग

• पीसी और वर्कस्टेशन

SRAM कंप्यूटर में एक प्रधान है, जो प्रदर्शन को बढ़ाने के लिए आंतरिक CPU कैश और बाहरी फट मोड कैश के रूप में सेवा करता है।

• परिधीय उपकरणों

प्रिंटर, राउटर और हार्ड ड्राइव जैसे परिधीय उपकरण SRAM पर बफर करने और चिकनी संचालन के लिए डेटा का प्रबंधन करने के लिए भरोसा करते हैं।

• ऑप्टिकल ड्राइव

CD-ROM और CD-RW ड्राइव SRAM का उपयोग ऑडियो ट्रैक बफर के रूप में करते हैं, जिससे सीमलेस प्लेबैक और रिकॉर्डिंग सुनिश्चित होती है।

• नेटवर्किंग उपकरण

SRAM को कुशलतापूर्वक डेटा को प्रबंधित करने और बफर करने के लिए केबल मोडेम और अन्य नेटवर्किंग उपकरणों में एकीकृत किया गया है।

उत्साही अनुप्रयोग

• DIY प्रोसेसर

शौकीन और उत्साही लोगों के लिए, SRAM के सरल इंटरफ़ेस और ताज़ा चक्रों की कमी DIY प्रोसेसर परियोजनाओं के लिए इसे आदर्श बनाती है।इसका प्रत्यक्ष पता और डेटा बस एक्सेस एकीकरण को सरल बनाता है, जिससे उपयोगकर्ता प्रदर्शन पर ध्यान केंद्रित कर सकते हैं।
