बोल्ट-ऑन सर्किट ब्रेकर क्या है?

उच्च शक्ति विद्युत सेटअप से निपटने के दौरान आपको बोल्ट-ऑन सर्किट ब्रेकर का सामना करना पड़ सकता है, खासकर जहां एक सुरक्षित कनेक्शन मायने रखता है।ये ब्रेकर पैनल से मजबूती से जुड़ते हैं और मानक प्रकारों की तुलना में बड़े भार को संभालने के लिए बनाए जाते हैं।जैसे ही आप पता लगाएंगे कि वे कैसे काम करते हैं, आप देखेंगे कि वे सर्किट की सुरक्षा कैसे करते हैं, उनमें कौन से हिस्से शामिल हैं, और उनका आमतौर पर कहां उपयोग किया जाता है।स्पष्ट समझ के साथ, सही ब्रेकर चुनना और यह पहचानना आसान हो जाता है कि यह आपके विद्युत सेटअप में कब फिट बैठता है।

कैटलॉग

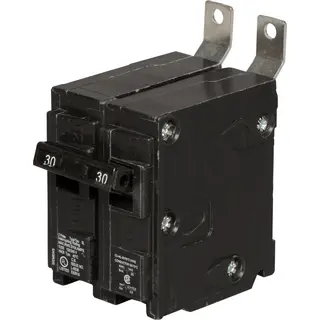

चित्र 1. बोल्ट-ऑन सर्किट ब्रेकर

बोल्ट-ऑन सर्किट ब्रेकर क्या है?

बोल्ट-ऑन सर्किट ब्रेकर एक प्रकार का सर्किट ब्रेकर है जो बोल्ट या स्क्रू का उपयोग करके विद्युत पैनल के अंदर सीधे बस बार से जुड़ता है, जिससे एक मजबूत और स्थिर विद्युत कनेक्शन बनता है।इसे बिजली के प्रवाह को रोकने के लिए डिज़ाइन किया गया है जब करंट असुरक्षित हो जाता है, जैसे कि ओवरलोड या शॉर्ट सर्किट के दौरान, तारों और जुड़े उपकरणों को क्षति से बचाने में मदद करता है।

इस प्रकार के ब्रेकर का उपयोग आमतौर पर उन सर्किटों में किया जाता है जो उच्च विद्युत भार ले जाते हैं, जो इसे उन प्रणालियों के लिए उपयुक्त बनाता है जो बड़े उपकरणों या उपकरणों को बिजली की आपूर्ति करते हैं जिन्हें मानक सर्किट की तुलना में अधिक वर्तमान की आवश्यकता होती है।

बोल्ट-ऑन और अन्य प्रकार के सर्किट ब्रेकर

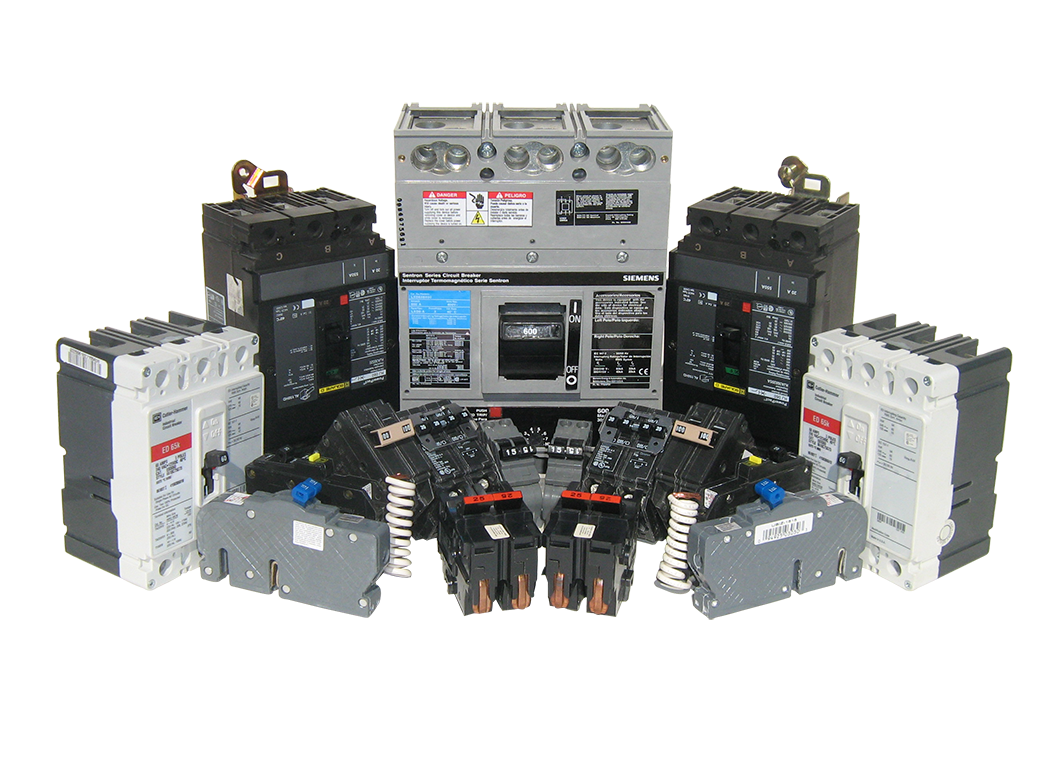

चित्र 2. सर्किट ब्रेकर के प्रकार

विशेषता	बोल्ट-ऑन ब्रेकर	प्लग-इन ब्रेकर	स्क्रू-इन ब्रेकर
कनेक्शन विधि	बस बार से बोल्ट या क्लैंप किया हुआ	बस बार पर क्लिप	पिरोया हुआ कनेक्शन
विशिष्ट एम्परेज	30-400+ एम्पीयर	15-30 एम्पियर	15-30 एम्पीयर (अप्रचलित)
कनेक्शन सुरक्षा	ऊँचा	मध्यम	नीचा
स्थापना जटिलता	पेशेवर स्थापना की आवश्यकता है	बुनियादी कौशल के साथ स्थापित किया जा सकता है	बुनियादी कौशल के साथ स्थापित किया जा सकता है
कोड आवश्यकताएँ	उच्च धारा वाले सर्किट के लिए उपयोग किया जाता है	निम्न धारा सर्किट के लिए मानक	आधुनिक मानकों के अनुरूप नहीं
कंपन प्रतिरोध	मजबूत	मध्यम	कमजोर
लागत	उच्चतर	निचला	निम्नतम

पार्ट्स बोल्ट-ऑन सर्किट ब्रेकर

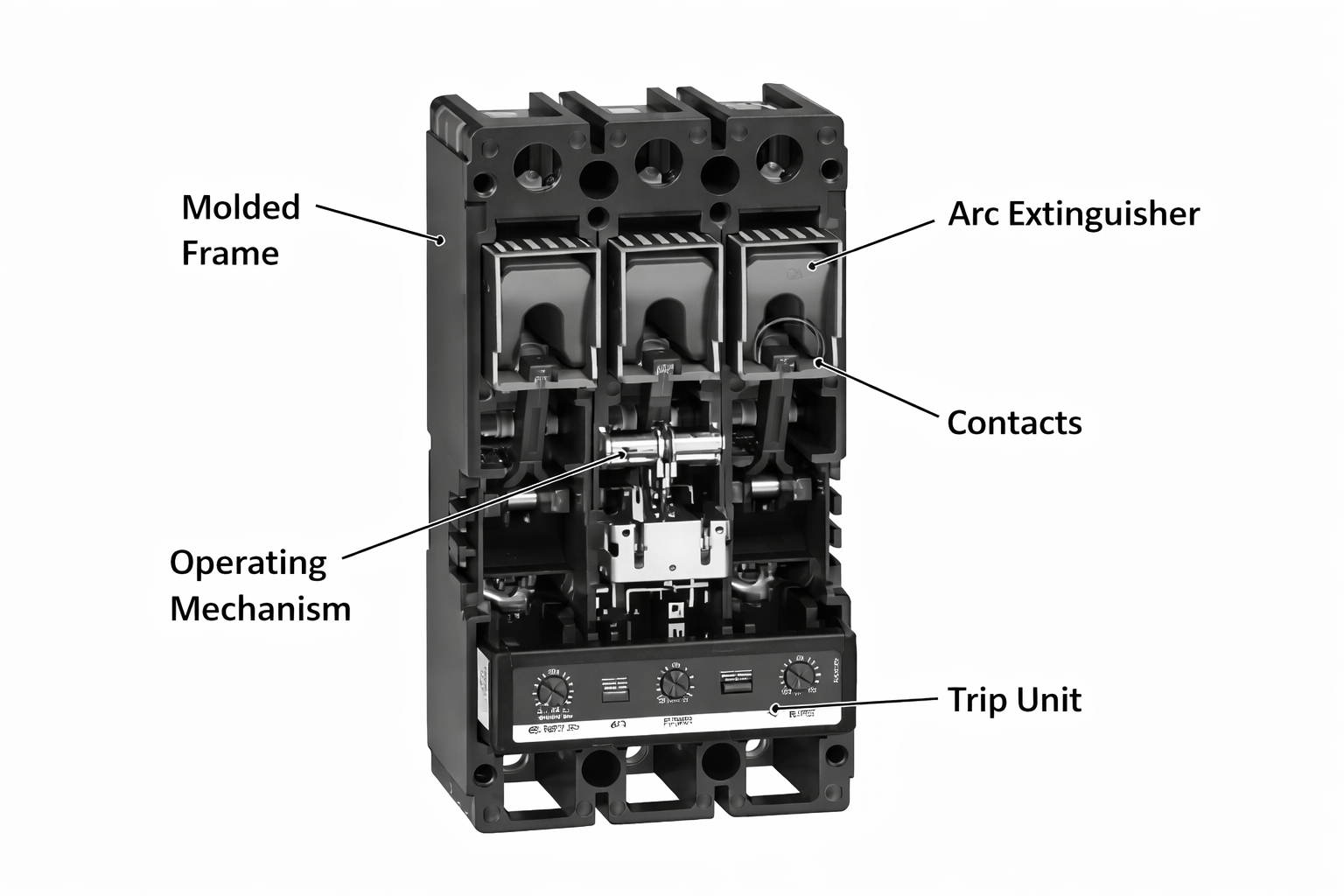

चित्र 3. सर्किट ब्रेकर के आंतरिक भाग

बोल्ट-ऑन सर्किट ब्रेकर में कई आंतरिक घटक होते हैं जो इसकी संरचना और संचालन का समर्थन करते हैं, प्रत्येक को डिवाइस के भीतर विद्युत प्रवाह, यांत्रिक आंदोलन और गलती प्रतिक्रिया को संभालने के लिए डिज़ाइन किया गया है।

ढाला हुआ फ्रेम बाहरी आवास बनाता है, जो आंतरिक भागों के लिए इन्सुलेशन और सुरक्षा प्रदान करता है, जबकि संपर्क प्रवाहकीय तत्वों के रूप में कार्य करते हैं जो सर्किट को खोलकर या बंद करके बिजली के प्रवाह को नियंत्रित करते हैं।ऑपरेटिंग तंत्र इन आंतरिक भागों की गति का प्रबंधन करता है, जिससे ब्रेकर को आवश्यकतानुसार चालू और बंद स्थितियों के बीच स्विच करने की अनुमति मिलती है।

ट्रिप यूनिट विद्युत स्थितियों की निगरानी करती है और सीमाएं पार होने पर प्रतिक्रिया करती है, जबकि आर्क एक्सटिंगुइशर संपर्कों के पास स्थित होता है ताकि उनके अलग होने पर बनने वाले आर्क को नियंत्रित किया जा सके, जिससे ऑपरेशन के दौरान सुरक्षित आंतरिक स्थितियों को बनाए रखने में मदद मिलती है।

बोल्ट-ऑन सर्किट ब्रेकर के प्रकार

मानक बोल्ट-ऑन ब्रेकर

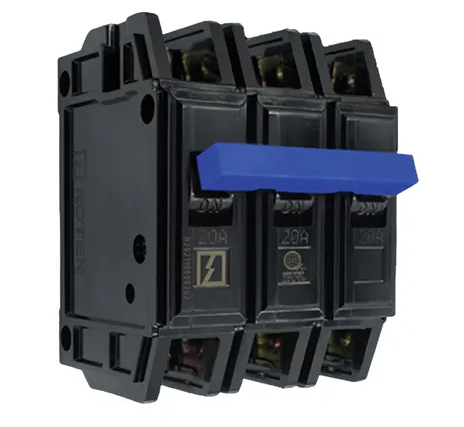

चित्र 4. मानक बोल्ट-ऑन ब्रेकर

मानक बोल्ट-ऑन ब्रेकर आमतौर पर मध्यम वर्तमान मांग वाले आवासीय सर्किट में उपयोग किए जाते हैं।इन उपकरणों को आम तौर पर 30 और 60 एम्पीयर के बीच रेट किया जाता है, जो उन्हें बड़े घरेलू उपकरणों को बिजली की आपूर्ति करने के लिए उपयुक्त बनाता है।उनकी प्राथमिक भूमिका ओवरकरंट सुरक्षा प्रदान करना है, जहां ब्रेकर सर्किट को तब बाधित करता है जब करंट उसकी रेटेड सीमा से अधिक हो जाता है।व्यवहार में, इन ब्रेकरों को उन सर्किटों में लगाया जाता है जिन्हें अतिरिक्त दोष-पहचान सुविधाओं के बिना स्थिर और विश्वसनीय सुरक्षा की आवश्यकता होती है।

हाई-एम्परेज बोल्ट-ऑन ब्रेकर

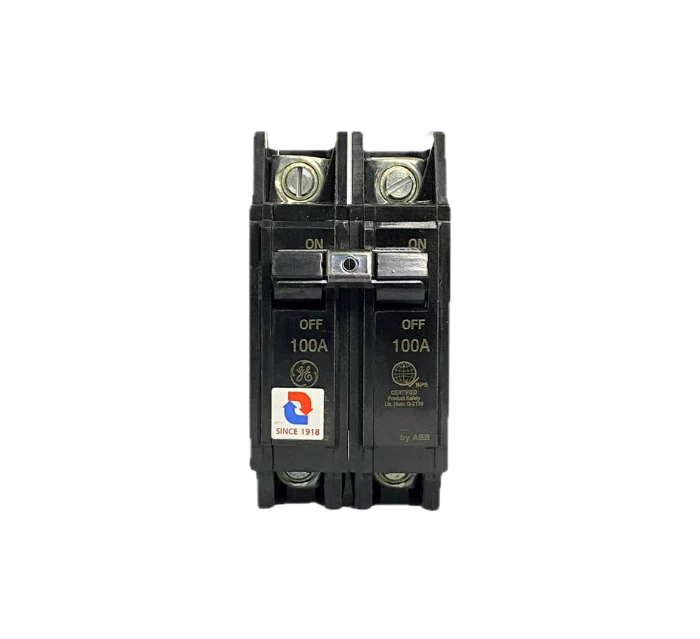

चित्र 5. हाई-एम्परेज बोल्ट-ऑन ब्रेकर

उच्च-एम्परेज बोल्ट-ऑन ब्रेकर बड़े विद्युत भार वाले सर्किट के लिए अभिप्रेत हैं, विशेष रूप से वाणिज्यिक और औद्योगिक प्रणालियों में।ये ब्रेकर एप्लिकेशन के आधार पर 70 एम्पीयर से लेकर कई सौ एम्पीयर तक की वर्तमान रेटिंग को संभालने के लिए डिज़ाइन किए गए हैं।वे विशेष पैनलों में स्थापित किए जाते हैं जो उच्च बिजली वितरण का समर्थन करने के लिए बनाए जाते हैं।उनका उपयोग उन प्रणालियों में आवश्यक हो जाता है जहां भारी भार की स्थिति में लगातार प्रदर्शन की आवश्यकता होती है।

जीएफसीआई बोल्ट-ऑन ब्रेकर

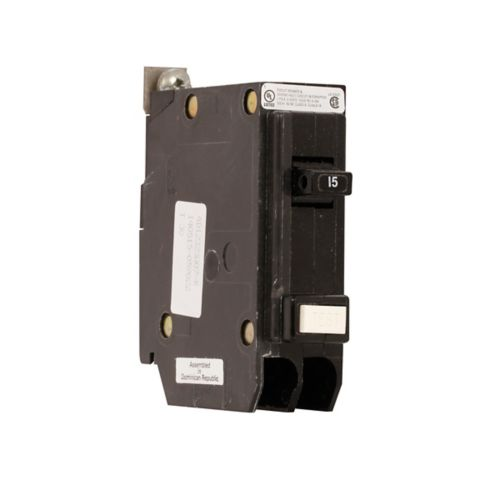

चित्र 6. जीएफसीआई बोल्ट-ऑन ब्रेकर

जीएफसीआई बोल्ट-ऑन ब्रेकर ग्राउंड फॉल्ट स्थितियों से सुरक्षा प्रदान करते हैं, जो तब होती है जब विद्युत धारा अपने इच्छित पथ से बाहर बहती है।ये ब्रेकर आउटगोइंग और रिटर्निंग करंट के बीच असंतुलन का पता लगाकर काम करते हैं, जिससे उन्हें असुरक्षित परिस्थितियों में तुरंत प्रतिक्रिया करने की अनुमति मिलती है।वे आमतौर पर ऐसे वातावरण में स्थापित किए जाते हैं जहां नमी के संपर्क में आने की संभावना होती है, जैसे बाहरी स्थान या जल स्रोतों के पास के क्षेत्र, जहां बिजली के झटके का खतरा अधिक होता है।

एएफसीआई बोल्ट-ऑन ब्रेकर

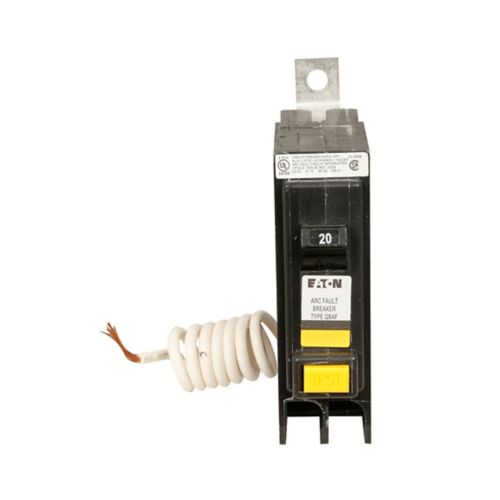

चित्र 7. एएफसीआई बोल्ट-ऑन ब्रेकर

एएफसीआई बोल्ट-ऑन ब्रेकर को आर्क दोष की स्थिति का पता लगाने के लिए डिज़ाइन किया गया है, जो क्षतिग्रस्त या ढीले कंडक्टरों के कारण होने वाले अनपेक्षित विद्युत निर्वहन के परिणामस्वरूप होता है।ये दोष उच्च वर्तमान स्तर उत्पन्न नहीं कर सकते हैं लेकिन फिर भी आग के खतरे को जन्म दे सकते हैं।एएफसीआई ब्रेकर सर्किट के भीतर विद्युत पैटर्न की निगरानी करते हैं और असामान्य आर्किंग का पता चलने पर प्रतिक्रिया देते हैं।उनका अनुप्रयोग कुछ आवासीय सर्किटों में आम है जहां आग के जोखिम को कम करना एक प्रमुख सुरक्षा आवश्यकता है।

बोल्ट-ऑन सर्किट ब्रेकर कैसे काम करता है

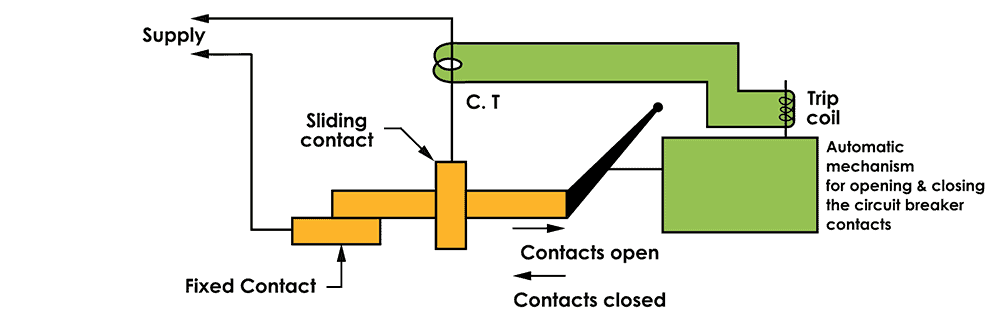

चित्र 8. सर्किट ब्रेकर कार्य सिद्धांत

एक बोल्ट-ऑन सर्किट ब्रेकर सामान्य ऑपरेशन के दौरान अपने आंतरिक संपर्कों के माध्यम से विद्युत प्रवाह को प्रवाहित करने की अनुमति देता है, जिससे बिजली स्रोत और लोड के बीच एक पूर्ण पथ बनता है, जबकि आंतरिक संवेदन तत्व लगातार वर्तमान स्तर की निगरानी करते हैं।

जब करंट एक सुरक्षित सीमा से अधिक हो जाता है, तो ब्रेकर एक ट्रिप क्रिया को सक्रिय करता है जो संपर्कों को खोलता है और बिजली के प्रवाह को बाधित करता है, अत्यधिक करंट को सर्किट तक पहुंचने से रोकता है और क्षति के जोखिम को कम करता है।

यह प्रतिक्रिया दो तंत्रों द्वारा नियंत्रित होती है।थर्मल तंत्र ब्रेकर को ट्रिगर करने तक समय के साथ गर्मी बनाकर निरंतर ओवरकरंट पर प्रतिक्रिया करता है, जबकि चुंबकीय तंत्र अचानक उच्च गलती धाराओं, जैसे शॉर्ट सर्किट, संपर्कों को अलग करके लगभग तुरंत प्रतिक्रिया करता है।

संपर्क खुलने के बाद, सर्किट तब तक बाधित रहता है जब तक कि गलती की स्थिति साफ होने के बाद ब्रेकर को मैन्युअल रूप से रीसेट नहीं किया जाता है।

बोल्ट-ऑन सर्किट ब्रेकर के फायदे और नुकसान

लाभ	सीमाएँ
बस बार से सुरक्षित यांत्रिक कनेक्शन	प्रारंभिक लागत अधिक
उच्च धारा के तहत स्थिर प्रदर्शन	पेशेवर स्थापना की आवश्यकता है
कंपन के प्रति मजबूत प्रतिरोध	कुछ पैनलों के साथ सीमित अनुकूलता
ढीले कनेक्शन का जोखिम कम हो गया	अधिक स्थापना समय
लगातार विद्युत संपर्क दबाव	त्वरित प्रतिस्थापन के लिए कम लचीला
उच्च-लोड अनुप्रयोगों के लिए उपयुक्त	उचित टॉर्क उपकरण की आवश्यकता है
बेहतर तापीय स्थिरता	बार-बार परिवर्तन या उन्नयन के लिए आदर्श नहीं है
समय के साथ संपर्क घिसाव की कम संभावना	भारी और अधिक कठोर डिज़ाइन
मांग वाले वातावरण में विश्वसनीय संचालन	पैनल-विशिष्ट डिज़ाइन पर निर्भर
बेहतर दीर्घकालिक स्थायित्व	निरीक्षण के लिए उच्च रखरखाव प्रयास

बोल्ट-ऑन सर्किट ब्रेकर का उपयोग कब करें

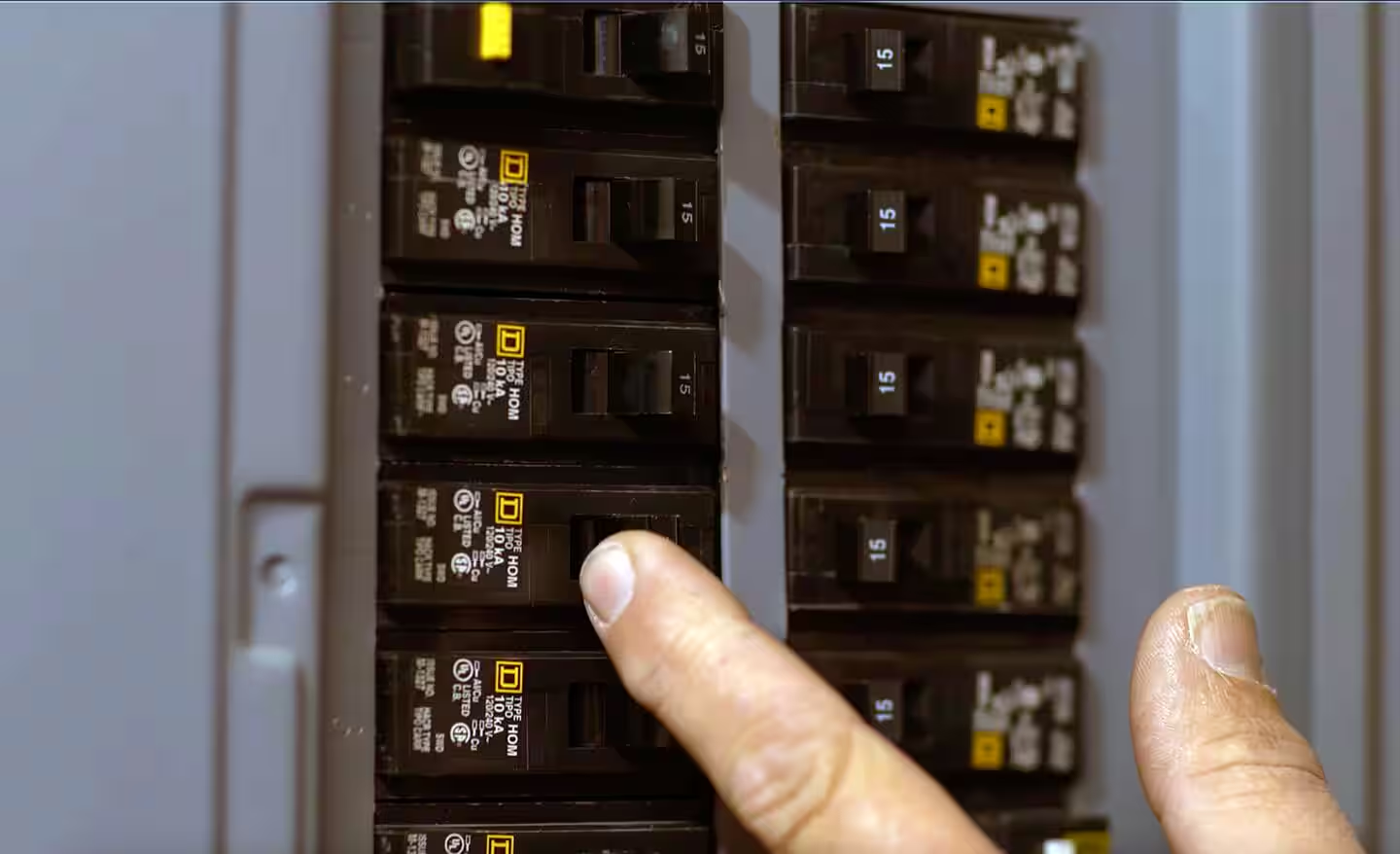

चित्र 9. सर्किट ब्रेकर पैनल का उपयोग

बोल्ट-ऑन सर्किट ब्रेकर का उपयोग उन स्थितियों में किया जाता है जहां एक सर्किट को उच्च विद्युत भार को संभालना होता है और एक स्थिर, सुरक्षित कनेक्शन की आवश्यकता होती है, आमतौर पर मानक घरेलू स्तर से ऊपर रेटेड सर्किट में जहां उच्च वर्तमान मांग अधिक विश्वसनीय प्रदर्शन की मांग करती है।

आवासीय सेटिंग्स में, ये ब्रेकर आमतौर पर उन उपकरणों पर लगाए जाते हैं जो महत्वपूर्ण शक्ति खींचते हैं, जैसे इलेक्ट्रिक ड्रायर, एयर कंडीशनिंग सिस्टम, इलेक्ट्रिक रेंज और वॉटर हीटर, जो सभी समर्पित सर्किट पर काम करते हैं और निरंतर लोड के तहत लगातार प्रदर्शन की आवश्यकता होती है।

वाणिज्यिक और औद्योगिक वातावरण में, बोल्ट-ऑन ब्रेकर का उपयोग उन प्रणालियों में किया जाता है जो मशीनरी, मोटर चालित उपकरण और वितरण पैनलों को बिजली की आपूर्ति करते हैं, जहां संचालन के दौरान विद्युत मांग निरंतर या भिन्न हो सकती है।

बोल्ट-ऑन ब्रेकर का उपयोग करने का विकल्प सर्किट की लोड आवश्यकताओं और एक सुरक्षित कनेक्शन की आवश्यकता पर निर्भर करता है, खासकर जब मानक ब्रेकर सिस्टम के वर्तमान स्तर या परिचालन स्थितियों के लिए उपयुक्त नहीं होते हैं।

स्थापना और सुरक्षा दिशानिर्देश

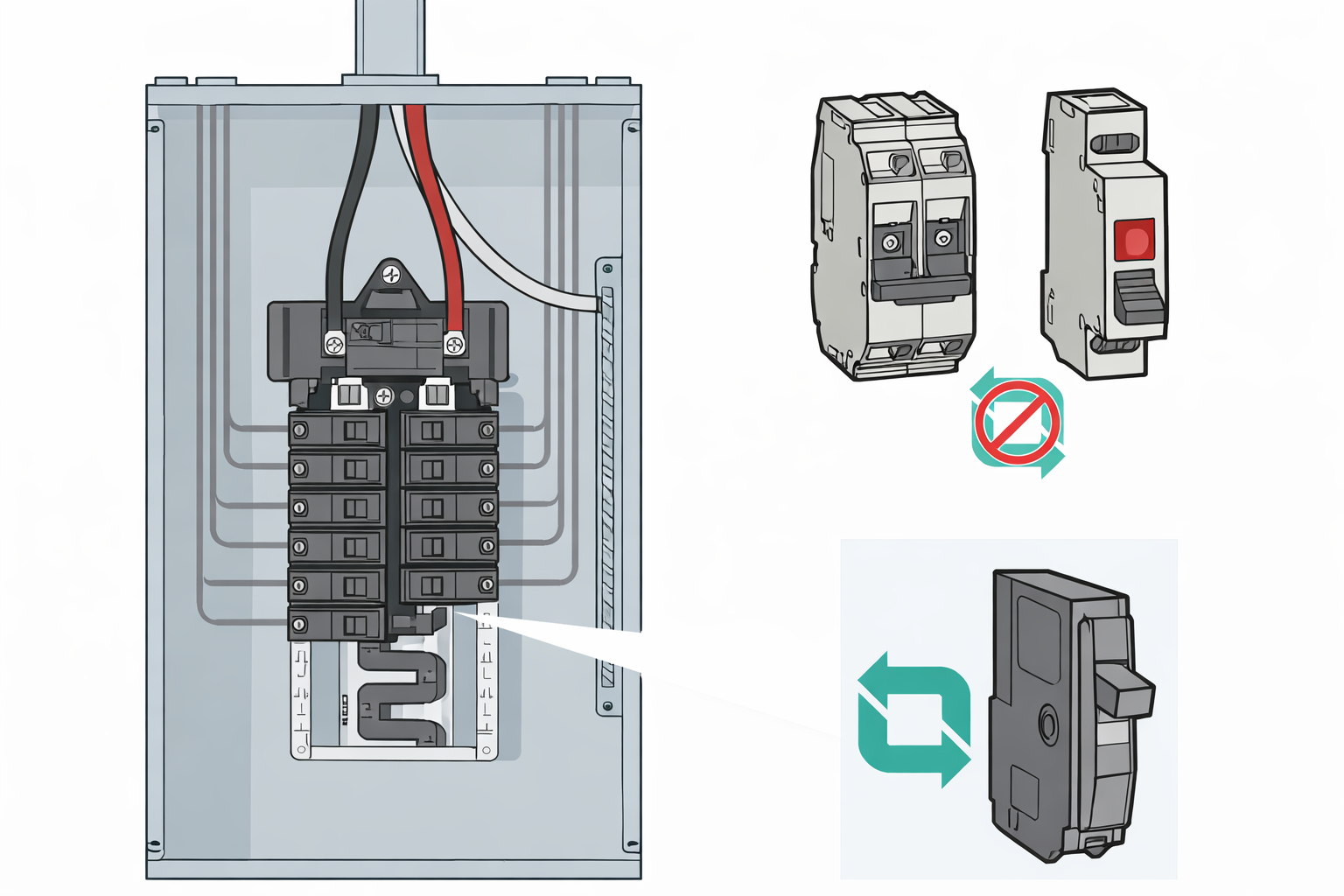

चित्र 10. पैनल में ब्रेकर स्थापना

बोल्ट-ऑन सर्किट ब्रेकर को सावधानी से स्थापित किया जाना चाहिए ताकि सभी कनेक्शन विद्युत पैनल के भीतर सुरक्षित और सही ढंग से संरेखित हों।

बिजली के झटके के जोखिम को खत्म करने के लिए मुख्य बिजली आपूर्ति को बंद करने से प्रक्रिया शुरू होती है।फिर ब्रेकर को निर्दिष्ट बस बार स्थान पर स्थापित किया जाता है और आवश्यक माउंटिंग हार्डवेयर का उपयोग करके सुरक्षित किया जाता है।स्थिर संपर्क बनाए रखने और ओवरहीटिंग को रोकने के लिए विद्युत कनेक्शन को सही स्तर पर कड़ा किया जाना चाहिए।

सभी स्थापना कार्यों को स्थापित विद्युत मानकों और पैनल विनिर्देशों का पालन करना चाहिए।यह सुनिश्चित करने के लिए कि ब्रेकर सही और सुरक्षित रूप से स्थापित है, इस प्रकार का कार्य आमतौर पर योग्य पेशेवरों द्वारा किया जाता है।

सुरक्षा विचारों में यह सत्यापित करना शामिल है कि घटकों को संभालने से पहले बिजली पूरी तरह से डिस्कनेक्ट हो गई है, स्थापना के दौरान उचित संरेखण सुनिश्चित करना, और बिजली बहाल करने से पहले यह पुष्टि करना कि सभी कनेक्शन सुरक्षित हैं।ये कदम खराबी, उपकरण क्षति और संभावित खतरों के जोखिम को कम करने में मदद करते हैं।

निष्कर्ष

बोल्ट-ऑन सर्किट ब्रेकर आपको उच्च विद्युत भार को संभालने वाले सर्किट की सुरक्षा के लिए एक मजबूत और विश्वसनीय तरीका प्रदान करता है।आप देख सकते हैं कि यह पैनल से कैसे मजबूती से जुड़ता है, जो समय के साथ कनेक्शन को स्थिर रखने में मदद करता है।जैसे-जैसे आप इसके प्रकारों और भागों से गुजरते हैं, यह समझना आसान हो जाता है कि यह दोषों पर कैसे प्रतिक्रिया करता है और वर्तमान प्रवाह को नियंत्रित करता है।आपको यह भी स्पष्ट रूप से पता चल जाएगा कि यह कहां सबसे अच्छा फिट बैठता है, चाहे घरेलू सिस्टम में या बड़े सेटअप में।उचित चयन और स्थापना के साथ, यह जोखिमों को कम करने में मदद करता है और विद्युत प्रणालियों को सुरक्षित रूप से चालू रखता है।
