ट्रांसफार्मर कोर क्या है?

आपने देखा होगा कि कैसे ट्रांसफार्मर चुपचाप आपके आस-पास की लगभग हर विद्युत प्रणाली का समर्थन करते हैं।इन सभी के केंद्र में ट्रांसफार्मर कोर है, जो चुंबकीय ऊर्जा का मार्गदर्शन करता है ताकि वोल्टेज सुरक्षित और कुशलता से बदल सके।यह समझने से कि ट्रांसफार्मर कोर कैसे काम करते हैं, आपको यह देखने में मदद मिलती है कि अलग-अलग डिज़ाइन क्यों मौजूद हैं और उनमें से प्रत्येक कहां सबसे उपयुक्त बैठता है।बड़े पावर स्टेशनों से लेकर रोजमर्रा के इलेक्ट्रॉनिक्स तक, कोर आकार, संरचना और सामग्री सभी प्रदर्शन को प्रभावित करते हैं।यह मार्गदर्शिका आपको ट्रांसफॉर्मर कोर की बुनियादी बातों के बारे में स्पष्ट तरीके से बताती है, जिससे आपको यह जोड़ने में मदद मिलती है कि वे कैसे काम करते हैं, जहां वे वास्तव में उपयोग किए जाते हैं।

कैटलॉग

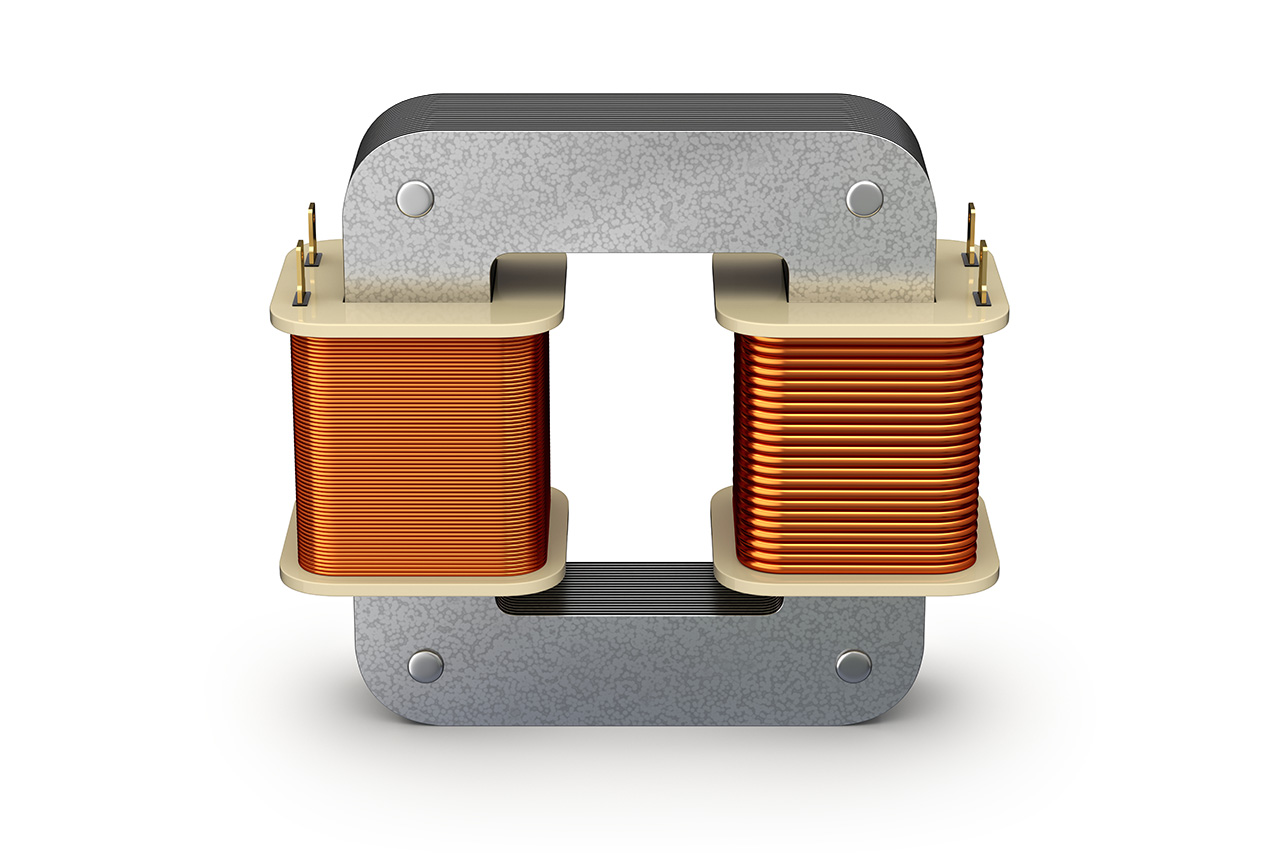

चित्र 1. ट्रांसफार्मर कोर

ट्रांसफार्मर कोर क्या है?

ट्रांसफार्मर कोर ट्रांसफार्मर के अंदर की चुंबकीय संरचना है जो वाइंडिंग के बीच ऊर्जा हस्तांतरण को सक्षम बनाती है।यह आमतौर पर सिलिकॉन स्टील जैसी लौहचुंबकीय सामग्री से बनाया जाता है, जो चुंबकीय प्रवाह को आसानी से प्रवाहित करने की अनुमति देता है।कोर एक परिभाषित चुंबकीय पथ प्रदान करता है जो प्राथमिक और द्वितीयक वाइंडिंग को जोड़ता है।

इसका मुख्य कार्य वाइंडिंग्स के बीच चुंबकीय युग्मन का समर्थन करना है।जब प्राथमिक वाइंडिंग के माध्यम से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह एक बदलते चुंबकीय क्षेत्र का निर्माण करती है जिसे कोर द्वितीयक वाइंडिंग की ओर निर्देशित करता है, जिससे सीधे विद्युत संपर्क के बिना वोल्टेज परिवर्तन की अनुमति मिलती है।

कोर वाइंडिंग्स को जगह पर पकड़कर और उचित संरेखण बनाए रखकर एक संरचनात्मक भूमिका भी निभाता है।इन चुंबकीय और यांत्रिक कार्यों के माध्यम से, ट्रांसफार्मर कोर विश्वसनीय ट्रांसफार्मर संचालन में एक केंद्रीय भूमिका निभाता है।

ट्रांसफार्मर कोर के भाग

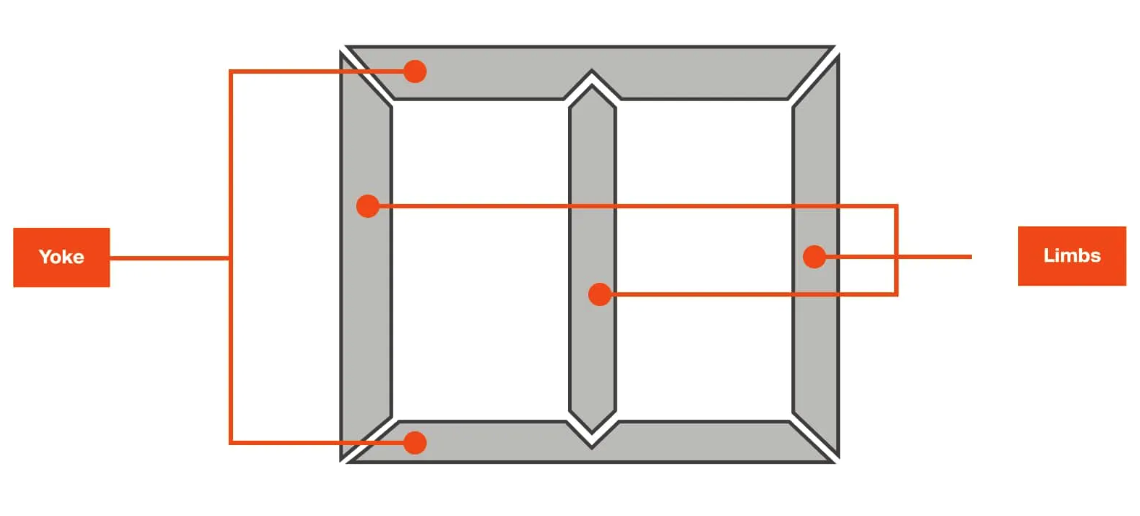

चित्र 2. ट्रांसफार्मर कोर के भाग

ट्रांसफार्मर कोर में कुछ प्रमुख भाग होते हैं जो चुंबकीय प्रवाह का मार्गदर्शन करते हैं और वाइंडिंग का समर्थन करते हैं।साथ में, ये भाग ट्रांसफार्मर के चुंबकीय प्रदर्शन और समग्र दक्षता दोनों को प्रभावित करते हैं।

कोर अंग

कोर अंग ट्रांसफार्मर कोर के ऊर्ध्वाधर खंड हैं जिनके चारों ओर वाइंडिंग लगाई जाती है।ये अनुभाग ऑपरेशन के दौरान उत्पन्न होने वाले अधिकांश चुंबकीय प्रवाह को वहन करते हैं।जैसे ही वाइंडिंग के माध्यम से करंट प्रवाहित होता है, अंग एक कम-प्रतिरोध पथ प्रदान करते हैं जो चुंबकीय क्षेत्र को सीधे कॉइल से गुजरने की अनुमति देता है, जिससे वाइंडिंग के बीच प्रभावी ऊर्जा हस्तांतरण का समर्थन होता है।क्योंकि वाइंडिंग अंगों पर लगी होती हैं, उनका आकार और आकार शीतलन, इन्सुलेशन रिक्ति और समग्र ट्रांसफार्मर लेआउट को भी प्रभावित करते हैं।

कोर योक्स

कोर योक कोर के क्षैतिज खंड हैं जो अंगों को जोड़ते हैं और चुंबकीय सर्किट को पूरा करते हैं।उनकी मुख्य भूमिका चुंबकीय प्रवाह के लिए निरंतर वापसी पथ प्रदान करना है, यह सुनिश्चित करना कि क्षेत्र आसपास की हवा में फैलने के बजाय मुख्य संरचना के भीतर ही सीमित रहे।फ्लक्स को निर्देशित करने के अलावा, योक कोर को एक साथ रखने में मदद करते हैं, यांत्रिक शक्ति में योगदान करते हैं और ऑपरेशन और हैंडलिंग के दौरान अंगों के बीच उचित संरेखण बनाए रखते हैं।

ट्रांसफार्मर कोर कैसे काम करता है

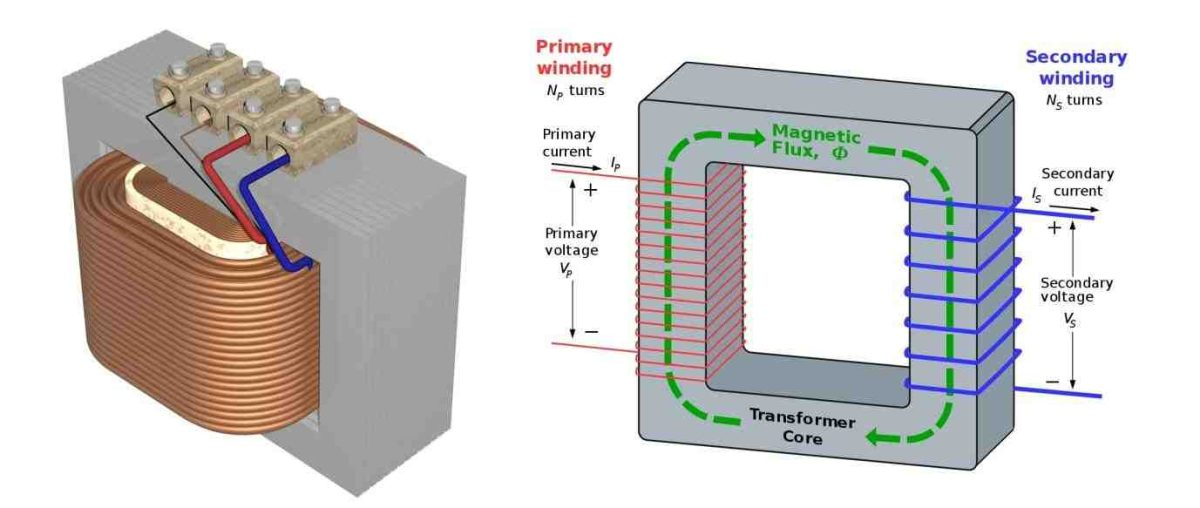

चित्र 3. ट्रांसफार्मर कोर में चुंबकीय प्रवाह प्रवाह

एक ट्रांसफार्मर कोर प्राथमिक वाइंडिंग में प्रत्यावर्ती धारा द्वारा उत्पन्न चुंबकीय प्रवाह के लिए एक परिभाषित पथ प्रदान करके कार्य करता है।जब प्राथमिक वाइंडिंग से प्रत्यावर्ती धारा प्रवाहित होती है, तो यह लगातार बदलते चुंबकीय क्षेत्र उत्पन्न करती है।यह क्षेत्र कोर के भीतर केंद्रित हो जाता है क्योंकि कोर सामग्री आसपास की हवा की तुलना में चुंबकीय प्रवाह के लिए बहुत कम प्रतिरोध प्रदान करती है।

चुंबकीय प्रवाह कोर के माध्यम से यात्रा करता है और प्राथमिक और द्वितीयक वाइंडिंग दोनों को जोड़ता है।जैसे ही यह फ्लक्स समय के साथ बदलता है, यह द्वितीयक वाइंडिंग में वोल्टेज उत्पन्न करता है।इस प्रक्रिया के माध्यम से, विद्युत ऊर्जा को सीधे विद्युत संपर्क के बिना प्राथमिक पक्ष से द्वितीयक पक्ष में स्थानांतरित किया जाता है।कोर की उपस्थिति यह सुनिश्चित करती है कि प्राथमिक वाइंडिंग द्वारा निर्मित अधिकांश चुंबकीय क्षेत्र बाहर की ओर फैलने के बजाय द्वितीयक वाइंडिंग तक पहुंचता है।

एक नियंत्रित पथ के साथ चुंबकीय प्रवाह का मार्गदर्शन करके, ट्रांसफार्मर कोर वाइंडिंग्स के बीच कुशल युग्मन बनाए रखने में मदद करता है और भटके हुए चुंबकीय क्षेत्रों के कारण होने वाले नुकसान को सीमित करता है।यह नियंत्रित चुंबकीय व्यवहार वोल्टेज परिवर्तन को स्थिर और पूर्वानुमानित तरीके से होने की अनुमति देता है, जो व्यावहारिक विद्युत प्रणालियों में ट्रांसफार्मर संचालन का आधार बनता है।

सामान्य ट्रांसफार्मर कोर प्रकार

आधुनिक ट्रांसफार्मर अनुप्रयोग, दक्षता आवश्यकताओं और विनिर्माण आवश्यकताओं के आधार पर विभिन्न कोर डिज़ाइन का उपयोग करते हैं।कोर आकार और निर्माण चुंबकीय प्रदर्शन, हानि और समग्र ट्रांसफार्मर व्यवहार को प्रभावित करते हैं।

कोर-टाइप बनाम शेल-टाइप ट्रांसफार्मर कोर

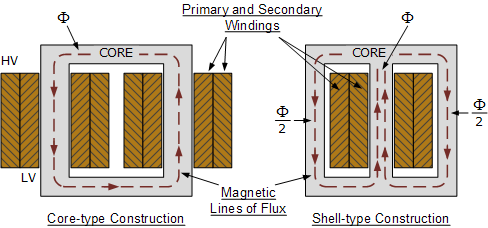

चित्र 4. कोर-प्रकार और शैल-प्रकार ट्रांसफार्मर कोर

कोर-प्रकार और शेल-प्रकार के ट्रांसफार्मर मुख्य रूप से इस बात में भिन्न होते हैं कि वाइंडिंग और कोर को कैसे व्यवस्थित किया जाता है, जो सीधे चुंबकीय प्रवाह प्रवाह, सामग्री के उपयोग और समग्र नुकसान को प्रभावित करता है।

कोर-प्रकार के ट्रांसफार्मर में, वाइंडिंग को कोर अंगों के चारों ओर रखा जाता है, और चुंबकीय प्रवाह कोर अनुभागों से प्रवाहित होता है जो इन वाइंडिंग का समर्थन करते हैं।यह व्यवस्था अपेक्षाकृत खुला चुंबकीय पथ बनाती है और वाइंडिंग को अधिक सुलभ बनाती है।इस लेआउट के कारण, कोर-प्रकार के डिज़ाइनों को आम तौर पर कम कोर सामग्री लेकिन थोड़ी अधिक घुमावदार सामग्री की आवश्यकता होती है।इनका उपयोग आमतौर पर बड़ी शक्ति और वितरण ट्रांसफार्मर में किया जाता है, जहां इन्सुलेशन, शीतलन और रखरखाव में आसानी महत्वपूर्ण है।

शेल-प्रकार के ट्रांसफार्मर में, कोर वाइंडिंग्स को घेरता है, उन्हें कोर संरचना के भीतर घेरता है।चुंबकीय प्रवाह को कोर के भीतर कई पथों में विभाजित किया गया है, जो इसे कसकर नियंत्रित रखने में मदद करता है।इससे रिसाव प्रवाह कम हो जाता है और चुंबकीय हानि कम हो सकती है।शैल-प्रकार के डिज़ाइनों के लिए आमतौर पर अधिक कोर सामग्री की आवश्यकता होती है लेकिन कम घुमावदार सामग्री की।इन्हें अक्सर वितरण और विशेष प्रयोजन ट्रांसफार्मर के लिए चुना जाता है जहां कॉम्पैक्ट आकार, बेहतर चुंबकीय नियंत्रण और कम शोर को प्राथमिकता दी जाती है।

तीन-, चार-, और पांच-अंग ट्रांसफार्मर कोर

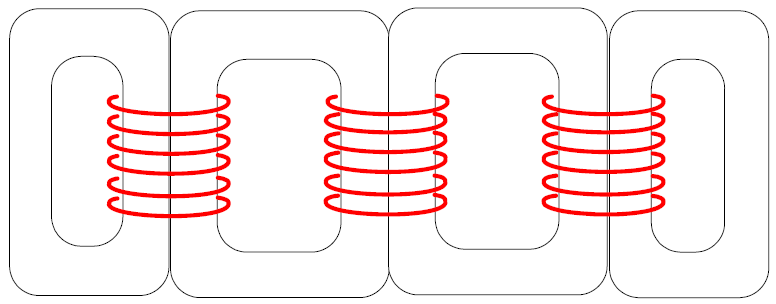

चित्र 5. तीन-, चार- और पांच-अंग वाले ट्रांसफार्मर कोर

ट्रांसफार्मर कोर में अंगों की संख्या सीधे प्रभावित करती है कि ऑपरेशन के दौरान चुंबकीय प्रवाह कोर के माध्यम से कैसे लौटता है।प्रत्येक अंग वाइंडिंग्स द्वारा उत्पादित फ्लक्स के लिए एक मार्ग प्रदान करता है, और समग्र अंग व्यवस्था यह निर्धारित करती है कि यह फ्लक्स कोर संरचना के भीतर कितनी अच्छी तरह समाहित है।

तीन-अंग ट्रांसफार्मर कोर का व्यापक रूप से कई तीन-चरण ट्रांसफार्मर में उपयोग किया जाता है क्योंकि यह एक कॉम्पैक्ट और सामग्री-कुशल डिजाइन प्रदान करता है।इस कॉन्फ़िगरेशन में, प्रत्येक चरण वाइंडिंग को एक अंग पर रखा जाता है, और तीन चरणों से चुंबकीय प्रवाह कोर के माध्यम से सामान्य वापसी पथ साझा करता है।यह व्यवस्था संतुलित परिचालन स्थितियों के तहत अच्छा प्रदर्शन करती है और आमतौर पर मानक अनुप्रयोगों के लिए चुनी जाती है जहां सादगी और कम कोर सामग्री को प्राथमिकता दी जाती है।

हालाँकि, कुछ परिचालन स्थितियों में, तीन-अंग वाले कोर में साझा वापसी पथ चुंबकीय प्रवाह के सभी घटकों को पूरी तरह से शामिल करने के लिए पर्याप्त नहीं हैं।चार-अंग और पांच-अंग ट्रांसफार्मर कोर एक या दो बाहरी अंगों को जोड़कर इसे संबोधित करते हैं जो समर्पित वापसी पथ के रूप में कार्य करते हैं।ये अतिरिक्त अंग चुंबकीय प्रवाह को आसपास की संरचनाओं में फैलने के बजाय कोर के भीतर प्रसारित होने के लिए स्पष्ट मार्ग प्रदान करते हैं।

रिटर्न फ्लक्स के बेहतर नियंत्रण की पेशकश करके, चार- और पांच-अंग वाले डिज़ाइन भटके हुए चुंबकीय क्षेत्रों को कम करने, अतिरिक्त नुकसान को सीमित करने और शोर के स्तर को कम करने में मदद करते हैं।इस कारण से, इन्हें अक्सर ट्रांसफार्मर कॉन्फ़िगरेशन में उपयोग किया जाता है जहां फ्लक्स संतुलन, थर्मल प्रदर्शन, या ऑपरेटिंग स्थिरता के लिए चुंबकीय व्यवहार के करीबी नियंत्रण की आवश्यकता होती है।

लैमिनेटेड ट्रांसफार्मर कोर

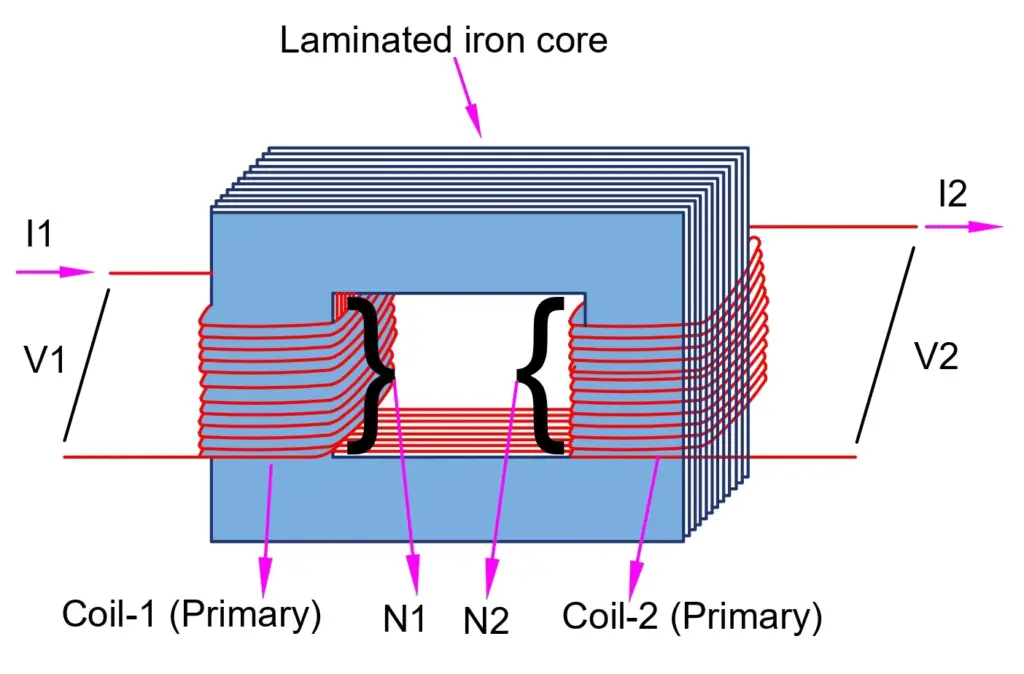

चित्र 6. लेमिनेटेड ट्रांसफार्मर कोर संरचना

एक लेमिनेटेड ट्रांसफार्मर कोर का निर्माण कोर संरचना बनाने के लिए विद्युत स्टील की पतली शीटों को एक साथ जोड़कर किया जाता है।प्रत्येक शीट अगले से विद्युत रूप से अछूता रहता है, जो कोर सामग्री के भीतर अवांछित परिसंचारी धाराओं को सीमित करता है।इन धाराओं को कम करके, लेमिनेटेड संरचना ऑपरेशन के दौरान गर्मी के संचय को नियंत्रित करने में मदद करती है और समग्र दक्षता में सुधार करती है।

इस प्रकार के कोर डिज़ाइन का उपयोग आधुनिक ट्रांसफार्मर में व्यापक रूप से किया जाता है क्योंकि यह ऊर्जा दक्षता, यांत्रिक शक्ति और विनिर्माण लागत के बीच एक व्यावहारिक संतुलन प्रदान करता है।लैमिनेटेड कोर बिजली स्तरों की एक विस्तृत श्रृंखला में विश्वसनीय रूप से प्रदर्शन करते हैं, जो उन्हें कम-शक्ति अनुप्रयोगों और बड़े वितरण या पावर ट्रांसफार्मर दोनों के लिए उपयुक्त बनाता है।

वितरित गैप ट्रांसफार्मर कोर

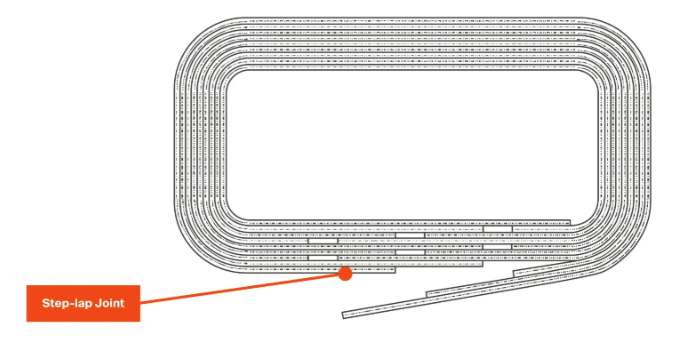

चित्र 7. वितरित गैप ट्रांसफार्मर कोर

एक वितरित गैप ट्रांसफार्मर कोर, जिसे अक्सर लपेटे हुए कोर के रूप में जाना जाता है, स्टील लेमिनेशन को स्टैक्ड सेक्शन के रूप में इकट्ठा करने के बजाय एक सतत कोर संरचना में आकार देकर बनाया जाता है।इस निर्माण विधि के परिणामस्वरूप विशिष्ट जोड़ों पर केंद्रित होने के बजाय पूरे कोर में छोटे-छोटे अंतराल वितरित हो जाते हैं।

वितरित अंतराल फ्लक्स प्रवाह को सुचारू करके और स्थानीयकृत संतृप्ति को सीमित करके चुंबकीय व्यवहार को नियंत्रित करने में मदद करते हैं।यह डिज़ाइन सामान्य लोड स्थितियों के तहत कम परिचालन शोर और स्थिर चुंबकीय प्रदर्शन में भी योगदान देता है।वितरित गैप कोर का उपयोग आमतौर पर वितरण ट्रांसफार्मर में किया जाता है, जहां लगातार संचालन, विश्वसनीय प्रदर्शन और कम विनिर्माण लागत महत्वपूर्ण डिजाइन विचार हैं।

टोरॉयडल ट्रांसफार्मर कोर

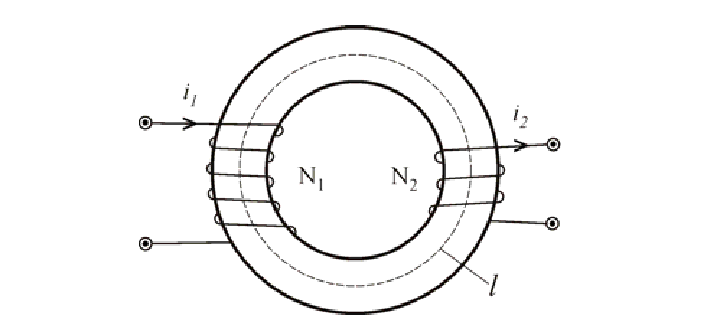

चित्र 8. टोरॉयडल ट्रांसफार्मर कोर

टोरॉयडल ट्रांसफार्मर कोर में एक अंगूठी के आकार की संरचना होती है जिसके चारों ओर वाइंडिंग समान रूप से लिपटी होती है।यह डिज़ाइन एक बहुत ही सहज चुंबकीय पथ प्रदान करता है, जो नुकसान को कम करने और भटके हुए चुंबकीय क्षेत्रों को कम करने में मदद करता है।टॉरॉयडल कोर का उपयोग अक्सर कॉम्पैक्ट बिजली आपूर्ति और इलेक्ट्रॉनिक उपकरणों में किया जाता है, खासकर जब शांत संचालन और छोटा आकार महत्वपूर्ण होता है।

ट्रांसफार्मर कोर के अनुप्रयोग

चित्र 9. पावर ट्रांसफार्मर अनुप्रयोग

ट्रांसफार्मर कोर का उपयोग विद्युत प्रणालियों की एक विस्तृत श्रृंखला में किया जाता है, जहां वे विभिन्न परिचालन स्थितियों के तहत विश्वसनीय ऊर्जा हस्तांतरण और वोल्टेज नियंत्रण सक्षम करते हैं।उनका डिज़ाइन और सामग्री चयन सिस्टम वोल्टेज, दक्षता अपेक्षाओं, भौतिक आकार सीमाओं और पर्यावरणीय मांगों के आधार पर भिन्न होता है।

बिजली वितरण नेटवर्क में, ट्रांसफार्मर कोर पोल-माउंटेड, पैड-माउंटेड और ग्राउंड-माउंटेड ट्रांसफार्मर का एक केंद्रीय हिस्सा हैं।ये सिस्टम लगातार और अक्सर उच्च वोल्टेज स्तर पर काम करते हैं, इसलिए नुकसान को कम करने, गर्मी को नियंत्रित करने और लंबी सेवा जीवन सुनिश्चित करने के लिए कोर डिज़ाइन को चुना जाता है।सबस्टेशनों में, बड़े ट्रांसफार्मर कोर ट्रांसमिशन और वितरण स्तरों के बीच वोल्टेज रूपांतरण का समर्थन करते हैं, जहां यांत्रिक शक्ति और स्थिर चुंबकीय प्रदर्शन विशेष रूप से महत्वपूर्ण होते हैं।

ट्रांसफार्मर कोर का उपयोग औद्योगिक उपकरणों, जैसे मोटर ड्राइव, वेल्डिंग सिस्टम और बिजली रूपांतरण इकाइयों में भी व्यापक रूप से किया जाता है।इन वातावरणों में, कोर को निरंतर प्रदर्शन बनाए रखते हुए अलग-अलग भार और बार-बार स्विचिंग को संभालना होगा।यहां मुख्य डिज़ाइन विकल्प अक्सर स्थायित्व और थर्मल स्थिरता के साथ दक्षता को संतुलित करते हैं।

इलेक्ट्रॉनिक उपकरणों और कॉम्पैक्ट बिजली आपूर्ति में, छोटे ट्रांसफार्मर कोर का उपयोग निम्न से मध्यम बिजली स्तर को प्रबंधित करने के लिए किया जाता है।ये अनुप्रयोग आकार, शोर में कमी और विद्युत चुम्बकीय नियंत्रण पर अधिक जोर देते हैं, जो कोर आकार और निर्माण की पसंद को प्रभावित करता है।सभी अनुप्रयोगों में, ट्रांसफार्मर कोर को परिचालन स्थितियों से मेल खाने के लिए चुना जाता है, जो बड़े पैमाने पर बुनियादी ढांचे और रोजमर्रा के इलेक्ट्रॉनिक सिस्टम दोनों में भरोसेमंद प्रदर्शन सुनिश्चित करता है।

निष्कर्ष

विद्युत प्रणालियों के माध्यम से विद्युत ऊर्जा कैसे प्रवाहित होती है, इसमें ट्रांसफार्मर कोर एक केंद्रीय भूमिका निभाते हैं।आपने देखा है कि कोर संरचना चुंबकीय प्रवाह का मार्गदर्शन कैसे करती है और सुरक्षित वोल्टेज परिवर्तन का समर्थन करती है।अलग-अलग कोर डिज़ाइन मौजूद हैं क्योंकि ऑपरेटिंग स्थितियां, दक्षता आवश्यकताएं और आकार सीमाएं एक एप्लिकेशन से दूसरे एप्लिकेशन में भिन्न होती हैं।लैमिनेटेड, वितरित गैप और टोरॉयडल कोर प्रत्येक विशिष्ट उद्देश्यों को पूरा करते हैं।अंग व्यवस्था भी प्रभावित करती है कि चुंबकीय प्रवाह कोर के माध्यम से कैसे लौटता है।जब आप इन अंतरों को समझते हैं, तो यह देखना आसान हो जाता है कि ट्रांसफार्मर कोर को इस तरह से क्यों डिज़ाइन किया गया है और वे विश्वसनीय विद्युत संचालन का समर्थन कैसे करते हैं।
