EPF8282AVTC100-4 FPGA डिजिटल सिस्टम में क्या करता है

EPF8282AVTC100-4 एक प्रोग्रामयोग्य लॉजिक डिवाइस है जो आपको एक चिप के अंदर कस्टम डिजिटल सर्किट बनाने की सुविधा देता है।आप इलेक्ट्रॉनिक सिस्टम में नियंत्रण कार्यों, सिग्नल प्रोसेसिंग या डिजिटल इंटरफेस को संभालने के लिए इसके आंतरिक लॉजिक ब्लॉक और रूटिंग पथ को कॉन्फ़िगर कर सकते हैं।यह डिवाइस FLEX 8000 FPGA परिवार से संबंधित है और इसमें आंतरिक रूटिंग नेटवर्क के माध्यम से जुड़े कई तर्क तत्व शामिल हैं।कई इनपुट और आउटपुट कनेक्शन के समर्थन के साथ, यह आसपास के घटकों के साथ आसानी से जुड़ सकता है।जब आप एम्बेडेड या औद्योगिक इलेक्ट्रॉनिक्स के भीतर लचीला डिजिटल नियंत्रण चाहते हैं तो इसका कॉम्पैक्ट पैकेज और प्रोग्रामयोग्य संरचना इसे उपयोगी बनाती है।

कैटलॉग

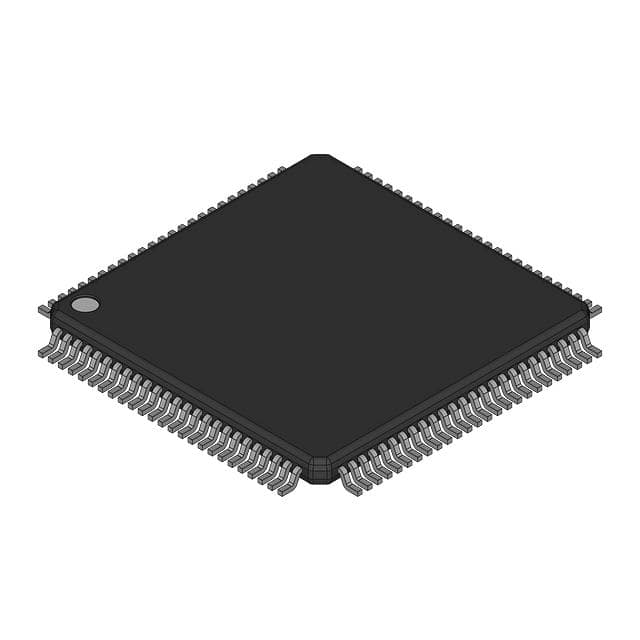

EPF8282AVTC100-4 अवलोकन

द EPF8282AVTC100-4 एक प्रोग्रामयोग्य लॉजिक डिवाइस है जिसका उपयोग इलेक्ट्रॉनिक सिस्टम के अंदर कस्टम डिजिटल सर्किट को लागू करने के लिए किया जाता है।यह एक लचीले तर्क परिवार से संबंधित है जो डिजाइनरों को विशिष्ट नियंत्रण या प्रसंस्करण कार्यों से मेल खाने के लिए आंतरिक तर्क ब्लॉक और रूटिंग पथ को कॉन्फ़िगर करने की अनुमति देता है।डिवाइस में लॉजिक ऐरे ब्लॉक में व्यवस्थित कई लॉजिक तत्व शामिल हैं और आसपास के सर्किट के साथ संचार के लिए 78 इनपुट और आउटपुट कनेक्शन का समर्थन करता है।इसकी आंतरिक रूटिंग संरचना सिग्नल को प्रोग्रामयोग्य पथों के माध्यम से तर्क ब्लॉकों के बीच स्थानांतरित करने की अनुमति देती है।डिवाइस मानक 5 वोल्ट की आपूर्ति से संचालित होता है और सतह पर लगे सर्किट बोर्डों के लिए कॉम्पैक्ट 100 पिन टीक्यूएफपी फॉर्म में पैक किया जाता है।

EPF8282AVTC100-4 खोज रहे हैं?वर्तमान स्टॉक, लीड समय और मूल्य निर्धारण की जांच के लिए हमसे संपर्क करें।

EPF8282AVTC100-4 की विशेषताएं

प्रोग्रामेबल लॉजिक आर्किटेक्चर

डिवाइस एक प्रोग्रामेबल लॉजिक संरचना का उपयोग करता है जो कॉन्फ़िगरेशन डेटा के माध्यम से डिजिटल सर्किट को परिभाषित करने की अनुमति देता है।चिप के अंदर तर्क तत्वों को एक एकीकृत सर्किट के भीतर नियंत्रण कार्यों, समय संचालन और डेटा प्रोसेसिंग कार्यों को करने के लिए व्यवस्थित किया जा सकता है।

लॉजिक ऐरे ब्लॉक संगठन

तर्क तत्वों को तर्क सरणी ब्लॉकों में समूहीकृत किया जाता है जो डिवाइस की मूल संरचना बनाते हैं।प्रत्येक ब्लॉक स्थानीय रूटिंग संसाधनों को साझा करता है जो तत्वों के बीच सिग्नल वितरित करता है, जिससे ब्लॉक के भीतर समन्वित तर्क संचालन की अनुमति मिलती है।

आंतरिक रूटिंग नेटवर्क

एक संरचित रूटिंग नेटवर्क पूरे डिवाइस में लॉजिक ब्लॉक को जोड़ता है।क्षैतिज और ऊर्ध्वाधर सिग्नल पथ विभिन्न क्षेत्रों में तर्क तत्वों को प्रोग्राम योग्य कनेक्शन के माध्यम से डेटा का आदान-प्रदान करने की अनुमति देते हैं।

लचीला इनपुट और आउटपुट इंटरफ़ेस

डिवाइस 78 इनपुट और आउटपुट पिन को सपोर्ट करता है जो आंतरिक लॉजिक सिग्नल को बाहरी सर्किट से जोड़ता है।ये कनेक्शन प्रोग्रामयोग्य तर्क संरचना को सेंसर, प्रोसेसर और डिजिटल नियंत्रण सर्किट के साथ संचार करने की अनुमति देते हैं।

अंकगणितीय कैरी चेन समर्थन

तर्क तत्वों के बीच कैरी कनेक्शन जोड़ और गिनती जैसे अंकगणितीय कार्यों को कुशलतापूर्वक निष्पादित करने की अनुमति देता है।जब अंकगणितीय तर्क लागू किया जाता है तो ये कैरी पथ पूर्वानुमानित सिग्नल प्रवाह को बनाए रखने में मदद करते हैं।

मध्यम तर्क क्षमता

आंतरिक संरचना लगभग 2500 समकक्ष लॉजिक गेटों का समर्थन करती है।यह क्षमता डिवाइस को कॉम्पैक्ट इलेक्ट्रॉनिक सिस्टम के भीतर नियंत्रण तर्क, डेटा हैंडलिंग सर्किट और इंटरफ़ेस तर्क लागू करने की अनुमति देती है।

मानक आपूर्ति वोल्टेज संचालन

यह उपकरण 4.75 वोल्ट से 5.25 वोल्ट की आपूर्ति वोल्टेज सीमा के भीतर संचालित होता है।यह रेंज इसे सामान्य डिजिटल सिस्टम के साथ काम करने की अनुमति देती है जो मानक 5 वोल्ट पावर रेल का उपयोग करते हैं।

कॉम्पैक्ट सरफेस माउंट पैकेज

चिप को 100 पिन टीक्यूएफपी प्रारूप में पैक किया गया है जिसे मुद्रित सर्किट बोर्डों पर सतह पर लगाने के लिए डिज़ाइन किया गया है।यह पैकेज एकाधिक इनपुट और आउटपुट कनेक्शन तक पहुंच प्रदान करते हुए कॉम्पैक्ट बोर्ड लेआउट का समर्थन करता है।

EPF8282AVTC100-4 तकनीकी विशिष्टताएँ

उत्पाद गुण	गुण मान
निर्माता	इंटेल
वोल्टेज - आपूर्ति	4.75V ~ 5.25V
आपूर्तिकर्ता डिवाइस पैकेज	100-टीक्यूएफपी (14x14)
शृंखला	फ्लेक्स 8000
पैकेज/केस	100-टीक्यूएफपी
पैकेज	ट्रे
परिचालन तापमान	0°C ~ 70°C (टीए)
तर्क तत्वों/कोशिकाओं की संख्या	208
प्रयोगशालाओं/सीएलबी की संख्या	26
आई/ओ की संख्या	78
गेटों की संख्या	2500
बढ़ते प्रकार	सतही माउंट
आधार उत्पाद संख्या	ईपीएफ8282
नमी संवेदनशीलता स्तर (एमएसएल)	3 (168 घंटे)
ईसीसीएन	3A001A2A
एचटीएसयूएस	8542.39.0001

EPF8282AVTC100-4 का ब्लॉक आरेख

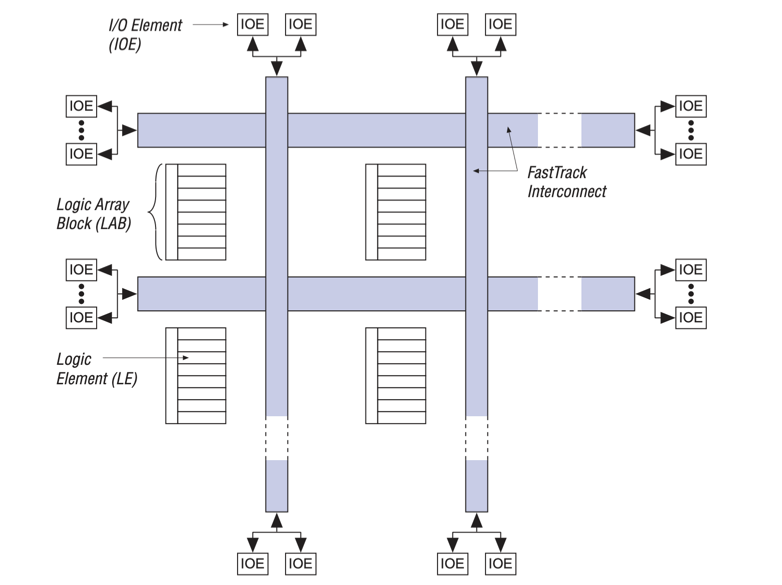

क्षैतिज और ऊर्ध्वाधर रूटिंग चैनलों से जुड़े लॉजिक ऐरे ब्लॉक के ग्रिड के आसपास संरचित, फ्लेक्स 8000 आर्किटेक्चर पूरे डिवाइस में प्रोग्राम योग्य लॉजिक संसाधनों को व्यवस्थित करता है।प्रत्येक लॉजिक एरे ब्लॉक में कई लॉजिक तत्व होते हैं जो कॉन्फ़िगर करने योग्य डिजिटल फ़ंक्शंस को लागू करते हैं और मध्यवर्ती संकेतों को संग्रहीत करते हैं।फास्टट्रैक इंटरकनेक्ट लाइनें पूरे ढांचे में चलती हैं, जिससे मुख्य रूटिंग नेटवर्क बनता है जो पूरे चिप में लॉजिक ब्लॉक को जोड़ता है।इनपुट और आउटपुट तत्व बाहरी किनारों पर दिखाई देते हैं, जो आंतरिक तर्क संकेतों और बाहरी डिवाइस पिन के बीच इंटरफ़ेस प्रदान करते हैं।यह व्यवस्था सिग्नल को आंतरिक लेआउट में वितरित प्रोग्राम योग्य रूटिंग पथों के माध्यम से लॉजिक ब्लॉक और I/O कनेक्शन के बीच यात्रा करने में सक्षम बनाती है।

EPF8282AVTC100-4 का लॉजिक ऐरे ब्लॉक

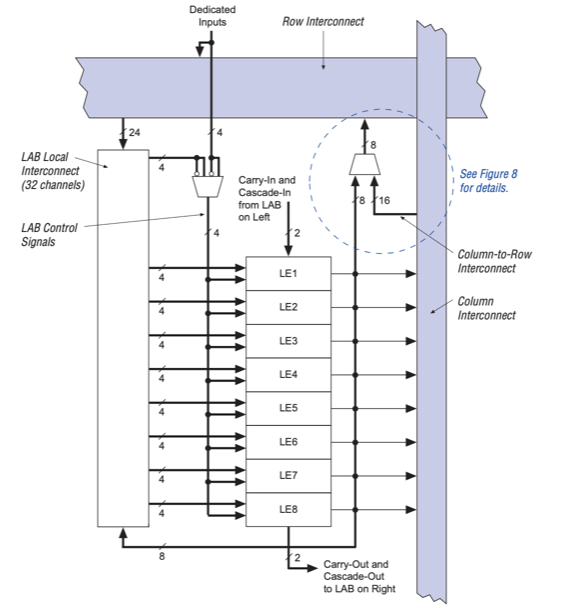

आंतरिक संरचना एक तर्क सरणी ब्लॉक पर केंद्रित होती है जो LE1 से LE8 लेबल वाले आठ तर्क तत्वों को समूहित करती है, एक प्रोग्राम योग्य तर्क इकाई बनाने के लिए लंबवत रूप से व्यवस्थित होती है।सिग्नल एक स्थानीय इंटरकनेक्ट नेटवर्क के माध्यम से प्रवेश करते हैं जिसमें कई रूटिंग चैनल होते हैं जो प्रत्येक तर्क तत्व को इनपुट डेटा और नियंत्रण सिग्नल वितरित करते हैं।समर्पित इनपुट सीधे पंक्ति इंटरकनेक्ट से फ़ीड होते हैं, जिससे चयनित सिग्नल को स्थानीय रूटिंग नेटवर्क को बायपास करने की अनुमति मिलती है।कैरी पथ ऊपर से नीचे तक तर्क तत्वों के माध्यम से चलते हैं, अंकगणितीय संचालन का समर्थन करते हैं और कैरी-इन और कैरी-आउट कनेक्शन के माध्यम से आसन्न ब्लॉकों को जोड़ते हैं।पंक्ति और स्तंभ इंटरकनेक्ट लाइनें ब्लॉक को व्यापक रूटिंग नेटवर्क से जोड़ती हैं, जिससे सिग्नल पूरे डिवाइस में पड़ोसी लॉजिक ऐरे ब्लॉक के बीच स्थानांतरित होने में सक्षम होते हैं।

EPF8282AVTC100-4 की एसी परीक्षण शर्तें

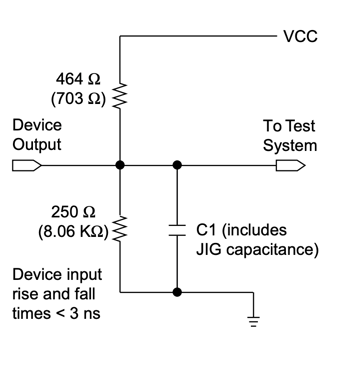

टेस्ट सर्किट लेआउट डिवाइस आउटपुट की एसी टाइमिंग विशेषताओं को मापने के लिए उपयोग किए जाने वाले विद्युत सेटअप को परिभाषित करता है।एक प्रतिरोधक नेटवर्क डिवाइस आउटपुट नोड को 464 ओम पुल अप रेसिस्टर और 250 ओम पुल डाउन रेसिस्टर के माध्यम से आपूर्ति और ग्राउंड से जोड़ता है, जिससे एक नियंत्रित लोड स्थिति बनती है।माप बिंदु एक परीक्षण प्रणाली से लिंक होता है जबकि C1 लेबल वाला संधारित्र फिक्स्चर कैपेसिटेंस सहित कुल लोड कैपेसिटेंस का प्रतिनिधित्व करता है।डिवाइस से सिग्नल संक्रमण इस नेटवर्क से होकर गुजरता है जबकि परीक्षण उपकरण वोल्टेज परिवर्तन और समय व्यवहार का निरीक्षण करता है।माप के दौरान लगातार स्विचिंग स्थिति सुनिश्चित करने के लिए इनपुट वृद्धि और गिरावट का समय तीन नैनोसेकंड से नीचे रखा जाता है।

EPF8282AVTC100-4 के फायदे और नुकसान

लाभ

• रिप्रोग्रामेबल लॉजिक डिवाइस को बदले बिना हार्डवेयर डिज़ाइन में बदलाव की अनुमति देता है

• लचीला आर्किटेक्चर कस्टम डिजिटल लॉजिक कार्यान्वयन का समर्थन करता है

• एकीकृत तर्क संसाधन कई अलग-अलग तर्क घटकों की आवश्यकता को कम करते हैं

• प्रोटोटाइपिंग और पुनरावृत्त डिजिटल सिस्टम विकास के लिए उपयुक्त

• मानक सतह माउंट पैकेज स्वचालित पीसीबी असेंबली का समर्थन करता है

नुकसान

• आधुनिक उच्च घनत्व एफपीजीए उपकरणों की तुलना में सीमित तर्क क्षमता

• 5 वोल्ट की आपूर्ति पर काम करता है जो नए कम वोल्टेज सिस्टम से मेल नहीं खा सकता है

• वाणिज्यिक तापमान सीमा अत्यधिक औद्योगिक वातावरण के लिए उपयुक्त नहीं हो सकती है

• अप्रचलित उत्पाद की स्थिति दीर्घकालिक उपलब्धता को सीमित कर सकती है

EPF8282AVTC100-4 के अनुप्रयोग

औद्योगिक नियंत्रण तर्क

डिवाइस के अंदर प्रोग्राम करने योग्य तर्क औद्योगिक नियंत्रण प्रणालियों के भीतर सेंसर इनपुट, नियंत्रण सिग्नल और समय संचालन का समन्वय कर सकता है।यह डिजाइनरों को एक ही विन्यास योग्य डिवाइस में कई तर्क कार्यों को संयोजित करने की अनुमति देता है।

संचार इंटरफ़ेस प्रोसेसिंग

संचार उपकरण को अक्सर डिजिटल तर्क की आवश्यकता होती है जो सिग्नल टाइमिंग और डेटा रूटिंग का प्रबंधन करता है।डिवाइस इंटरफ़ेस नियंत्रण तर्क को कार्यान्वित कर सकता है जो प्रोसेसर को बाहरी संचार सर्किट से जोड़ता है।

डिजिटल सिग्नल प्रोसेसिंग प्रोटोटाइप

विकास प्रणालियों को कभी-कभी लचीले हार्डवेयर की आवश्यकता होती है जो डिजिटल प्रोसेसिंग एल्गोरिदम का परीक्षण कर सके।प्रोग्रामयोग्य संरचना इंजीनियरों को सर्किट व्यवहार का मूल्यांकन करते समय कस्टम सिग्नल प्रोसेसिंग तर्क लागू करने की अनुमति देती है।

एंबेडेड सिस्टम नियंत्रण सर्किट

एंबेडेड इलेक्ट्रॉनिक उत्पाद डिजिटल नियंत्रण कार्यों को प्रबंधित करने के लिए प्रोग्रामयोग्य तर्क का उपयोग करते हैं।डिवाइस कॉम्पैक्ट एम्बेडेड प्लेटफ़ॉर्म के भीतर सिस्टम टाइमिंग, डेटा पथ और हार्डवेयर नियंत्रण सिग्नल को समन्वयित कर सकता है।

उपभोक्ता इलेक्ट्रॉनिक नियंत्रण प्रणाली

डिजिटल उपभोक्ता उत्पादों को अक्सर नियंत्रण तर्क की आवश्यकता होती है जो कई उपप्रणालियों को जोड़ता है।डिवाइस एक ही प्रोग्राम योग्य घटक के भीतर टाइमिंग, इंटरफ़ेस नियंत्रण और डिजिटल प्रोसेसिंग फ़ंक्शंस को जोड़ सकता है।

EPF8282AVTC100-4 विकल्प

भाग संख्या	निर्माता	मुख्य विशेषताएं	केस/नोट्स का प्रयोग करें
ईपीएफ8282एटीसी100-4	इंटेल	फ्लेक्स 8000 परिवार से प्रोग्राम करने योग्य लॉजिक डिवाइस जो लगभग 2,500 प्रयोग करने योग्य लॉजिक गेट और कॉन्फ़िगर करने योग्य लॉजिक ऐरे ब्लॉक प्रदान करता है।यह 5 वी आपूर्ति के साथ संचालित होता है और डिजिटल सिस्टम एकीकरण के लिए कई प्रोग्रामयोग्य I/O पिन प्रदान करता है।	आमतौर पर एम्बेडेड कंट्रोल सिस्टम और इंटरफ़ेस लॉजिक में उपयोग किया जाता है जहां कई डिजिटल फ़ंक्शंस को एक प्रोग्राम योग्य डिवाइस में संयोजित किया जाना चाहिए।
EPF8282ATC100-4N	इंटेल	प्रोग्रामेबल लॉजिक सेल और कॉन्फ़िगर करने योग्य रूटिंग संसाधनों के साथ फ्लेक्स 8000 आर्किटेक्चर पर आधारित डिवाइस।डिज़ाइन इंजीनियरों को एक एकीकृत सर्किट के अंदर कई डिजिटल कार्यों को लागू करने की अनुमति देता है।	ग्लू लॉजिक, डिजिटल कंट्रोल सर्किट और संचार इंटरफेस के लिए उपयोगी, जिनके लिए विश्वसनीय प्रोग्रामयोग्य हार्डवेयर की आवश्यकता होती है।
EPF8282AVTC100-3	इंटेल	EPF8282 प्रोग्रामेबल लॉजिक डिवाइस का उच्च गति संस्करण जो बेहतर टाइमिंग प्रदर्शन के साथ समान लॉजिक क्षमता प्रदान करता है।इसमें डिजिटल सर्किट डिजाइन के लिए प्रोग्रामेबल लॉजिक ब्लॉक और लचीले I/O कनेक्शन शामिल हैं।	उन प्रणालियों के लिए उपयुक्त जिन्हें संचार उपकरण और वास्तविक समय एम्बेडेड नियंत्रण अनुप्रयोगों सहित तेज़ डिजिटल तर्क प्रसंस्करण की आवश्यकता होती है।

इंटेल के बारे में

इंटेल एक वैश्विक प्रौद्योगिकी कंपनी है जो पर्सनल कंप्यूटर, सर्वर और एम्बेडेड सिस्टम में उपयोग किए जाने वाले सेमीकंडक्टर डिवाइस और कंप्यूटिंग प्लेटफॉर्म विकसित करने के लिए जानी जाती है।1968 में स्थापित, कंपनी एकीकृत सर्किट डिजाइन, माइक्रोप्रोसेसर, प्रोग्रामेबल लॉजिक डिवाइस और डेटा प्रोसेसिंग प्रौद्योगिकियों पर केंद्रित है।इसके उत्पाद पोर्टफोलियो में प्रोसेसर, नेटवर्किंग घटक, मेमोरी तकनीक और औद्योगिक, संचार और कंप्यूटिंग उपकरण में उपयोग किए जाने वाले प्रोग्रामयोग्य लॉजिक समाधान शामिल हैं।इंटेल ने डिजिटल कंप्यूटिंग आर्किटेक्चर के विकास में योगदान दिया है और आधुनिक इलेक्ट्रॉनिक सिस्टम में उपयोग की जाने वाली सेमीकंडक्टर प्रौद्योगिकियों की एक विस्तृत श्रृंखला का समर्थन करना जारी रखा है।

निष्कर्ष

EPF8282AVTC100-4 जैसे प्रोग्रामेबल लॉजिक डिवाइस के साथ काम करने से आपको सीधे एक घटक के अंदर डिजिटल सर्किट को आकार देने की क्षमता मिलती है।आप एम्बेडेड सिस्टम में नियंत्रण, सिग्नल रूटिंग या इंटरफ़ेस कार्य करने के लिए इसके आंतरिक तर्क तत्वों को कॉन्फ़िगर कर सकते हैं।इसका FLEX 8000 आर्किटेक्चर लॉजिक ब्लॉक और रूटिंग पाथ को व्यवस्थित करता है ताकि सिग्नल पूरे डिवाइस में संरचित तरीके से चलते रहें।एकाधिक इनपुट और आउटपुट पिन के साथ, डिवाइस आसपास के हार्डवेयर से आसानी से जुड़ जाता है।एक बार जब आप इसकी संरचना और विशेषताओं को समझ लेते हैं, तो आप देख सकते हैं कि यह कैसे कई प्रकार के इलेक्ट्रॉनिक उपकरणों में लचीले डिजिटल नियंत्रण का समर्थन करता है।
