औद्योगिक और भवन नियंत्रण के लिए PIC18F25K80 क्यों चुनें?

PIC18F25K80 की खोज करें, एक माइक्रोकंट्रोलर जो कि बिल्ट-इन कैन टेक्नोलॉजी के माध्यम से कुशल पावर उपयोग और चिकनी डिवाइस संचार के लिए बनाया गया है।इस लेख में, आप ऑटोमोटिव, औद्योगिक और बिल्डिंग कंट्रोल सिस्टम में इसकी सुविधाओं, पिनआउट, सीएडी मॉडल और बहुमुखी अनुप्रयोगों का पता लगाएंगे।

सूची

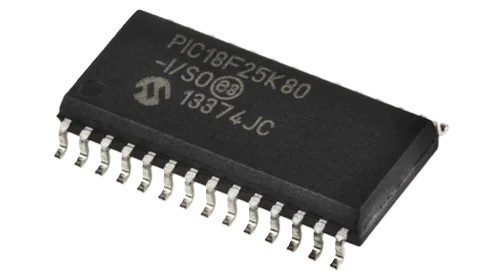

PIC18F25K80 माइक्रोकंट्रोलर का अवलोकन

PIC18F25K80 एक 8-बिट माइक्रोकंट्रोलर है जो कुशल बिजली के उपयोग के लिए डिज़ाइन किया गया है, एकीकृत डिवाइस संचार के लिए एकीकृत कैन तकनीक के साथ।एक विस्तृत वोल्टेज रेंज (1.8V से 5.5V) में संचालन, यह मोटर वाहन, औद्योगिक और भवन नियंत्रण अनुप्रयोगों के लिए अच्छी तरह से अनुकूलित करता है।इसमें संवर्धित टाइमर और एक 12-बिट एडीसी शामिल है, जो सटीक नियंत्रण के लिए विश्वसनीय समय और सटीक एनालॉग रीडिंग प्रदान करता है।इसका चार्ज टाइम माप इकाई कैपेसिटिव टच इनपुट का समर्थन करती है, जिससे यह कॉम्पैक्ट सिस्टम में प्रदर्शन और ऊर्जा दक्षता की आवश्यकता वाली परियोजनाओं के लिए बहुमुखी हो जाती है।

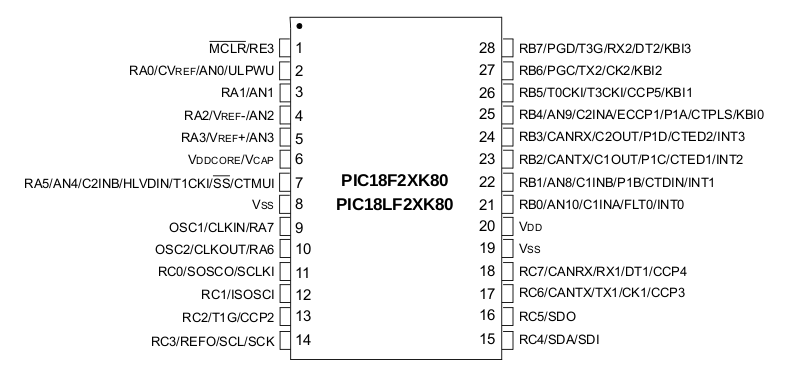

PIC18F25K80 के लिए पिनआउट आरेख

PIC18F25K80 के लिए CAD मॉडल विवरण

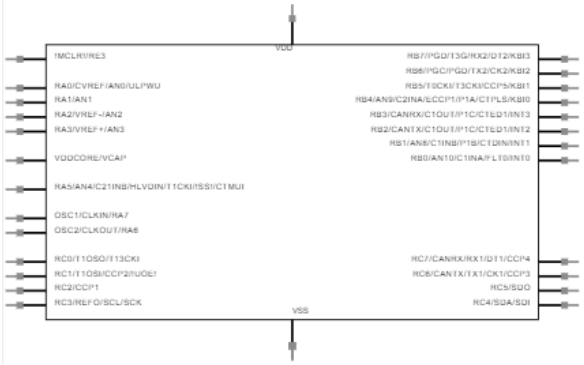

प्रतीक

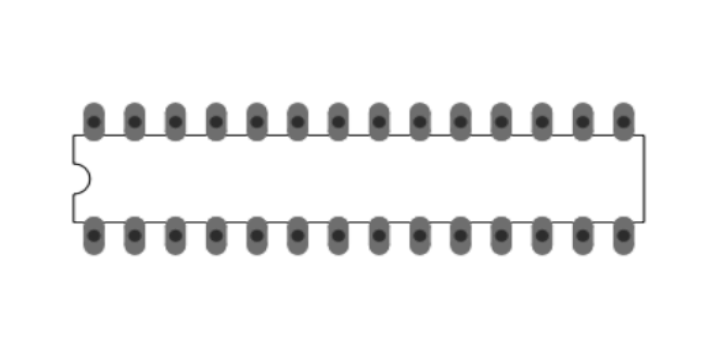

पदचिह्न

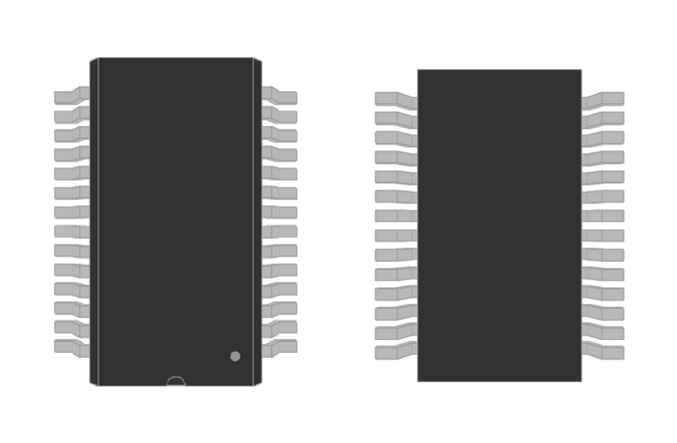

3 डी मॉडल

PIC18F25K80 की प्रमुख विशेषताएं

प्रचालन वोल्टेज रेंज

PIC18F25K80 1.8V से 5.5V की एक विस्तृत वोल्टेज रेंज के भीतर संचालित होता है, जो इसे विभिन्न बिजली वातावरणों में सुचारू रूप से कार्य करने की अनुमति देता है।यह लचीलापन विभिन्न प्रकार के अनुप्रयोगों में मूल्यवान है, मोटर वाहन प्रणालियों से लेकर औद्योगिक सेटअप तक, जहां डिवाइस को अलग -अलग वोल्टेज स्थितियों के तहत संचालित करने की आवश्यकता हो सकती है।यह सुविधा यह सुनिश्चित करती है कि माइक्रोकंट्रोलर स्थिर और कार्यात्मक रहता है, तब भी जब बिजली की आपूर्ति में मामूली उतार -चढ़ाव होता है, कई उपयोग के मामलों में इसकी बहुमुखी प्रतिभा को जोड़ता है।

ऑन-चिप 3.3 वी नियामक

3.3V ऑन-चिप नियामक से लैस, PIC18F25K80 सर्किट के भीतर घटकों के लिए एक स्थिर वोल्टेज आउटपुट का समर्थन करता है।यह अंतर्निहित नियामक बाहरी नियामकों की आवश्यकता को कम करके बिजली प्रबंधन को सरल बनाता है, विशेष रूप से उन परियोजनाओं में जहां अंतरिक्ष और डिजाइन जटिलता विचार हैं।यह एक स्थिर और विश्वसनीय बिजली की आपूर्ति के लिए अनुमति देता है, जिससे माइक्रोकंट्रोलर को डिजाइनों की एक श्रृंखला में एकीकृत करना आसान हो जाता है।

उच्च गति संचालन

64 मेगाहर्ट्ज तक की गति से काम करते हुए, PIC18F25K80 कुशलता से मांग वाले कार्यों को संभालने में सक्षम है।यह हाई-स्पीड ऑपरेशन तेजी से डेटा प्रोसेसिंग के लिए अनुमति देता है, जो उन अनुप्रयोगों में फायदेमंद है जहां त्वरित प्रतिक्रियाएं या वास्तविक समय डेटा हैंडलिंग की आवश्यकता होती है।बढ़ी हुई ऑपरेटिंग गति उन कार्यों में एक बढ़त प्रदान करती है जिनके लिए उच्च प्रदर्शन की आवश्यकता होती है, जैसे कि जटिल प्रणालियों को नियंत्रित करना या एक साथ कई कार्यों को संभालना।

फ़्लैश प्रोग्राम मैमोरी

माइक्रोकंट्रोलर 64 केबी ऑन-चिप फ्लैश मेमोरी प्रदान करता है, जो प्रोग्राम कोड और आवश्यक डेटा को स्टोर करने के लिए पर्याप्त स्थान प्रदान करता है।यह फ्लैश मेमोरी चक्रों के आसपास लगभग 10,000 मिटा/लिखती है और न्यूनतम 20 साल का डेटा प्रतिधारण प्रदान करता है, यह सुनिश्चित करता है कि संग्रहीत जानकारी लंबी अवधि में सुरक्षित रहती है।उच्च इरेज़/राइट एंड्योरेंस इसे उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें लगातार अपडेट की आवश्यकता होती है, जबकि लंबी प्रतिधारण अवधि अपने जीवनकाल में लगातार प्रदर्शन सुनिश्चित करती है।

आंकड़ा eeprom

EEPROM के 1,024 बाइट्स के साथ, PIC18F25K80 डेटा स्टोरेज के लिए एक विश्वसनीय विकल्प प्रदान करता है, विशेष रूप से ऐसी जानकारी के लिए जिसे नियमित रूप से अपडेट करने की आवश्यकता हो सकती है।इस EEPROM को 100,000 विशिष्ट इरेज़/राइट साइकिल के लिए रेट किया गया है, जिससे यह उन अनुप्रयोगों के लिए एक भरोसेमंद विकल्प बन जाता है जो अक्सर संग्रहीत करते हैं और डेटा को पुनः प्राप्त करते हैं।यह महत्वपूर्ण डेटा या सेटिंग्स को पकड़ सकता है जो समय -समय पर अपडेट किए जाते हैं, एक सुविधाजनक और टिकाऊ भंडारण समाधान प्रदान करते हैं।

सामान्य प्रयोजन रजिस्टर (SRAM)

माइक्रोकंट्रोलर में सामान्य-उद्देश्य वाले डेटा को संग्रहीत करने के लिए 3.6 केबी एसआरएएम शामिल है, जो अस्थायी डेटा को कुशलता से प्रबंधित करने में सहायता करता है।यह SRAM उन अनुप्रयोगों के लिए उपयोगी है जो जटिल गणना करते हैं या प्रोग्राम के भीतर बड़ी मात्रा में डेटा को संसाधित करते हैं, क्योंकि यह मुख्य मेमोरी को ओवरलोड किए बिना स्मूथ डेटा हैंडलिंग के लिए अनुमति देता है।SRAM की उदार राशि स्थिरता सुनिश्चित करने में मदद करती है, विशेष रूप से उन अनुप्रयोगों में जिन्हें वास्तविक समय प्रसंस्करण की आवश्यकता होती है।

कई थरथरानवाला

PIC18F25K80 में तीन आंतरिक ऑसिलेटर हैं: 31 kHz पर LF-INTOSC, 500 kHz पर MF-INTOSC, और 16 MHz पर HF-INTOSC।ये ऑसिलेटर लचीले समय के विकल्प प्रदान करते हैं, जिससे उपयोगकर्ता विभिन्न एप्लिकेशन आवश्यकताओं के लिए उपयुक्त आवृत्ति का चयन कर सकता है।यह सुविधा उन परियोजनाओं के लिए विशेष रूप से सहायक है जिन्हें सटीक समय या विशिष्ट दोलन गति की आवश्यकता होती है, क्योंकि यह कार्यक्रम के भीतर आसान समायोजन को सक्षम करता है।

क्रमादेश स्व-अंकन

PIC18F25K80 में सेल्फ-प्रोग्रामिंग क्षमता एप्लिकेशन के माध्यम से सीधे सॉफ़्टवेयर अपडेट के लिए अनुमति देती है, जिससे बाहरी प्रोग्रामिंग टूल के बिना सिस्टम को संशोधित या अपग्रेड करना आसान हो जाता है।यह सुविधा विशेष रूप से एम्बेडेड सिस्टम में फायदेमंद हो सकती है जहां सॉफ्टवेयर सुधार या समायोजन की आवश्यकता हो सकती है, मुख्य कार्यक्षमता को बाधित किए बिना अपडेट को प्रबंधित करने के लिए एक सीधा तरीका प्रदान करता है।

अंतर -प्राथमिकता स्तर

यह माइक्रोकंट्रोलर कई इंटरप्ट प्राथमिकता स्तरों का समर्थन करता है, जो कार्य से निपटने पर अधिक नियंत्रण प्रदान करता है।विभिन्न कार्यों के लिए विभिन्न प्राथमिकताओं को असाइन करके, आप यह सुनिश्चित कर सकते हैं कि महत्वपूर्ण कार्यों को तत्काल ध्यान दिया जाता है, जिससे देरी के जोखिम को कम किया जाता है।यह सुविधा माइक्रोकंट्रोलर की जवाबदेही को बढ़ाती है, विशेष रूप से उन अनुप्रयोगों में जहां विशिष्ट घटनाओं के लिए त्वरित प्रतिक्रियाएं आवश्यक हैं।

एकल-चक्र हार्डवेयर गुणक

PIC18F25K80 में एक 8 x 8 सिंगल-साइकल हार्डवेयर गुणक है, जो गुणन कार्यों को गति देता है, जिससे लगातार गणना की आवश्यकता वाले अनुप्रयोगों में अधिक कुशल डेटा हैंडलिंग को सक्षम किया जाता है।यह क्षमता सिग्नल प्रोसेसिंग या अन्य जटिल गणनाओं से जुड़े कार्यों के लिए उपयोगी हो सकती है, क्योंकि यह माइक्रोकंट्रोलर के प्रसंस्करण समय और समग्र प्रदर्शन को अनुकूलित करने में मदद करती है।

विस्तारित वॉचडॉग टाइमर

4 मिलीसेकंड से 4,000 सेकंड तक प्रोग्राम करने योग्य अवधि के साथ एक विस्तारित वॉचडॉग टाइमर सिस्टम लॉकअप को रोकने में मदद करता है, जिससे आपके अनुप्रयोगों को सुचारू रूप से चल रहा है।इस टाइमर को परियोजना की विशिष्ट आवश्यकताओं के आधार पर समायोजित किया जा सकता है, सॉफ्टवेयर खराबी या अनुत्तरदायी राज्यों के मामले में माइक्रोकंट्रोलर को रीसेट करके विश्वसनीयता की एक अतिरिक्त परत प्रदान करता है।

इन-सर्किट सीरियल प्रोग्रामिंग

In-Circuit सीरियल प्रोग्रामिंग (ICSP) PIC18F25K80 को सीधे दो पिन के माध्यम से अपने सर्किट के भीतर सीधे प्रोग्राम करने की अनुमति देता है, जिससे इसे हटाने के बिना माइक्रोकंट्रोलर को अपडेट या प्रोग्राम करना सुविधाजनक बनाता है।यह सुविधा विकास और रखरखाव को सरल करती है, खासकर जब परिवर्तन वास्तविक समय में किए जाने की आवश्यकता होती है या जब सर्किट पहले से ही एक डिवाइस में इकट्ठा हो जाता है।

इन-सर्किट डिबग क्षमता

माइक्रोकंट्रोलर की इन-सर्किट डिबग क्षमता आपको सर्किट पर सीधे परीक्षण और समस्या निवारण करने में सक्षम बनाती है, जो विकास के दौरान महत्वपूर्ण समय को बचा सकती है।यह फ़ंक्शन वास्तविक समय के डिबगिंग के लिए अनुमति देता है, जिससे माइक्रोकंट्रोलर को डिस्कनेक्ट किए बिना मुद्दों की पहचान करना और हल करना आसान हो जाता है, विकास प्रक्रिया को सुव्यवस्थित करता है।

क्रमादेश बोर और LVD

PIC18F25K80 में प्रोग्रामेबल ब्राउन-आउट रीसेट (BOR) और कम-वोल्टेज डिटेक्ट (LVD) विशेषताएं शामिल हैं।ये विशेषताएं वोल्टेज में अचानक बूंदों से आवेदन को बचाने में मदद करती हैं, एक चिकनी ऑपरेशन सुनिश्चित करती हैं और अप्रत्याशित शटडाउन या रीसेट को रोकती हैं।यह जोड़ा विश्वसनीयता उन अनुप्रयोगों में फायदेमंद है जो परिवर्तनीय शक्ति स्थितियों के तहत काम करते हैं।

तकनीकी निर्देश

माइक्रोचिप प्रौद्योगिकी PIC18F25K80-I/SS के लिए तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और समान भागों।

प्रकार	पैरामीटर
फैक्टरी लीड टाइम	8 सप्ताह
संपर्क चढ़ाना	टिन
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	28-SSOP (0.209, 5.30 मिमी चौड़ाई)
सतह पर्वत	हाँ
पिन की संख्या	28
आंकड़ा कन्वर्टर्स	ए/डी 8x12 बी
I/OS की संख्या	24
प्रहरी टाइमर	हाँ
परिचालन तापमान	-40 ° C ~ 85 ° C TA
पैकेजिंग	नली
शृंखला	PIC® XLP ™ 18K
प्रकाशित	2010
JESD-609 कोड	ई 3
Pbfree कोड	हाँ
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	28
अधिकतम शक्ति अपव्यय	1 माह
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
पीक रिफ्लो तापमान (° C)	260
वोल्टेज आपूर्ति	3.3
आवृत्ति	64MHz
समय@पीक रिफ्लो तापमान-मैक्स (एस)	40
आधार भाग संख्या	PIC18F25K80
पिन काउंट	28
आपूर्ति वोल्टेज-मिन (वीएसयूपी)	3 वी
इंटरफ़ेस	कैन, I2C, लिन, SPI, UART, USART
मेमोरी का आकार	32 केबी
थरथरानवाला प्रकार	आंतरिक
राम का आकार	3.6K x 8
वोल्टेज - आपूर्ति (वीसीसी/वीडीडी)	1.8V ~ 5.5V
यूपीएस/यूसीएस/परिधीय आईसीएस प्रकार	microcontroller
कोर प्रोसेसर	चित्र
बाह्य उपकरणों	ब्राउन-आउट डिटेक्ट/रीसेट, LVD, POR, PWM, WDT
क्रमादेश स्मृति प्रकार	चमक
कोर आकार	8 बिट
प्रोग्राम मैमोरी आकार	32kb (16k x 16)
कनेक्टिविटी	Ecanbus, I2C, Linbus, SPI, UART/USART
बिट आकार	8
एडीसी है	हाँ
डीएमए चैनल	नहीं
आंकड़ा बस चौड़ाई	8 बी
Eeprom आकार	1k x 8
सीपीयू परिवार	चित्र
ए/डी कन्वर्टर्स की संख्या	1
UART चैनलों की संख्या	2
एडीसी चैनलों की संख्या	8
पीडब्लूएम चैनलों की संख्या	5
ऊंचाई	1.8542 मिमी
लंबाई	10.4902 मिमी
चौड़ाई	5.588 मिमी
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
विकिरण कठोरता	नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

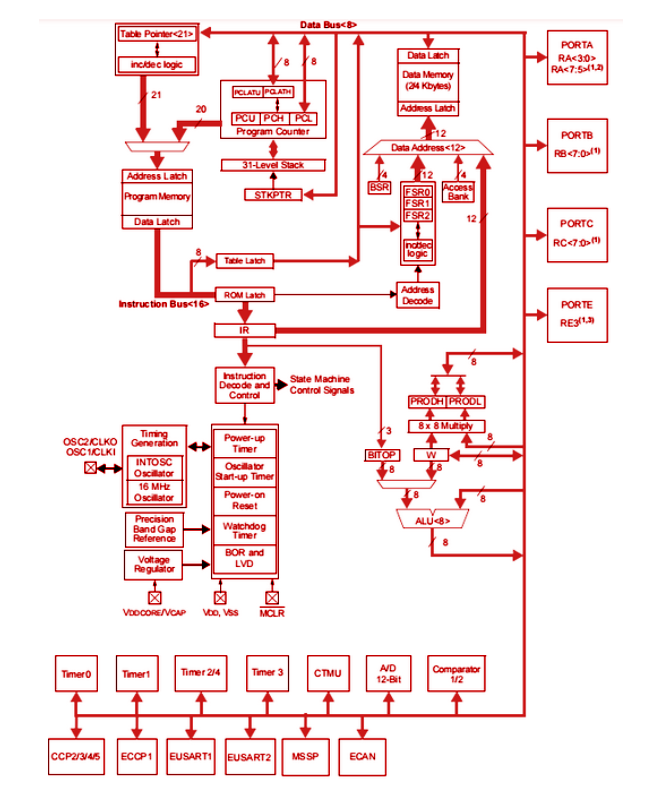

PIC18F25K80 का कार्यात्मक ब्लॉक आरेख

PIC18F25K80 के लिए वैकल्पिक माइक्रोकंट्रोलर

भाग संख्या	विवरण	उत्पादक
Pic18f25k80-i-so	माइक्रोकंट्रोलर, 8-बिट, फ्लैश, 64MHz, CMOS, PDSO28	माइक्रोचिप प्रौद्योगिकी इंक
Pic18f25k80t-e-so	माइक्रोकंट्रोलर, 8-बिट, फ्लैश, 64MHz, CMOS, PDSO28	माइक्रोचिप प्रौद्योगिकी इंक
Pic18f25k80-e-so	माइक्रोकंट्रोलर, 8-बिट, फ्लैश, 64MHz, CMOS, PDSO28	माइक्रोचिप प्रौद्योगिकी इंक

PIC18F25K80 के लिए आवेदन क्षेत्र

कम बिजली की खपत

PIC18F25K80 की अल्ट्रा-लो स्लीप करंट इसे बैटरी-संचालित अनुप्रयोगों में कुशलता से प्रदर्शन करने की अनुमति देता है, जहां बैटरी जीवन का विस्तार करना एक प्राथमिकता है।यह पोर्टेबल उपकरणों या प्रणालियों के लिए एक आदर्श विकल्प बनाता है जो कि लगातार रिचार्जिंग के बिना लंबे समय तक काम करने की आवश्यकता होती है, जिससे ऊर्जा-संवेदनशील वातावरण में लगातार प्रदर्शन की अनुमति मिलती है।

मोटर वाहन तंत्र

एक व्यापक ऑपरेटिंग वोल्टेज रेंज और एकीकृत कैन संचार के साथ, PIC18F25K80 ऑटोमोटिव सिस्टम में अच्छी तरह से फिट बैठता है जहां उपकरणों के बीच संचार आवश्यक है।यह माइक्रोकंट्रोलर ऑटोमोटिव अनुप्रयोगों में विशिष्ट बिजली के स्तर का सामना कर सकता है, जिससे यह इंजन नियंत्रण, सेंसर एकीकरण, या अन्य वाहन-आधारित इलेक्ट्रॉनिक्स जैसे कार्यों के लिए उपयुक्त हो सकता है जिन्हें विश्वसनीयता और स्थिरता की आवश्यकता होती है।

भवन और लिफ्ट नियंत्रण

निर्माण नियंत्रण और लिफ्ट सिस्टम के लिए, PIC18F25K80 विभिन्न सेंसर से इनपुट की निगरानी और प्रतिक्रिया के लिए आवश्यक सटीक समय और भरोसेमंद एनालॉग-टू-डिजिटल रूपांतरण प्रदान करता है।इसकी मजबूती और लचीलापन अनुप्रयोगों का समर्थन करता है जिन्हें लगातार नियंत्रण और सटीकता की आवश्यकता होती है, जिससे यह बिल्डिंग सिस्टम में सुरक्षा-महत्वपूर्ण संचालन के लिए एक विश्वसनीय विकल्प बन जाता है।

औद्योगिक अनुप्रयोग

माइक्रोकंट्रोलर के स्थायित्व और सुविधाओं, जैसे कि सेल्फ-प्रोग्रामिंग और वॉचडॉग टाइमर, इसे औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाते हैं जहां सुसंगत, त्रुटि-मुक्त संचालन की आवश्यकता होती है।औद्योगिक वातावरण को चुनौती देने में, यह माइक्रोकंट्रोलर वर्कलोड की मांग को संभाल सकता है और विभिन्न बिजली स्थितियों के अनुकूल हो सकता है, जो निर्बाध प्रणाली के प्रदर्शन को सुनिश्चित करता है।

टाइमर-आधारित अनुप्रयोग

अपने उन्नत टाइमर के साथ, PIC18F25K80 उन अनुप्रयोगों के लिए आदर्श है जो सटीक समय पर निर्भर करते हैं, जैसे कि स्वचालित नियंत्रण।चाहे मशीनरी के लिए जिसे नियमित अंतराल या नियंत्रण प्रणालियों की आवश्यकता होती है, जिन्हें विशिष्ट समय चक्र की आवश्यकता होती है, यह माइक्रोकंट्रोलर समय-संवेदनशील कार्यों में सुचारू, विश्वसनीय संचालन बनाए रखने के लिए आवश्यक सटीकता प्रदान करता है।

Nanowatt XLP प्रौद्योगिकी के साथ बैटरी-संचालित उपकरण

PIC18F25K80 में Nanowatt XLP तकनीक ऊर्जा दक्षता को बढ़ाती है, जिससे यह उन उपकरणों के लिए एक महान फिट है जो बैटरी जीवन को प्राथमिकता देते हैं, जैसे कि पोर्टेबल इलेक्ट्रॉनिक्स या रिमोट मॉनिटरिंग सिस्टम।यह सुविधा माइक्रोकंट्रोलर को अल्ट्रा-लो पावर मोड में संचालित करने की अनुमति देती है, डिवाइस के बैटरी जीवन को काफी बढ़ाती है, जबकि अभी भी कॉम्पैक्ट, मोबाइल एप्लिकेशन में विश्वसनीय कार्यक्षमता प्रदान करती है।

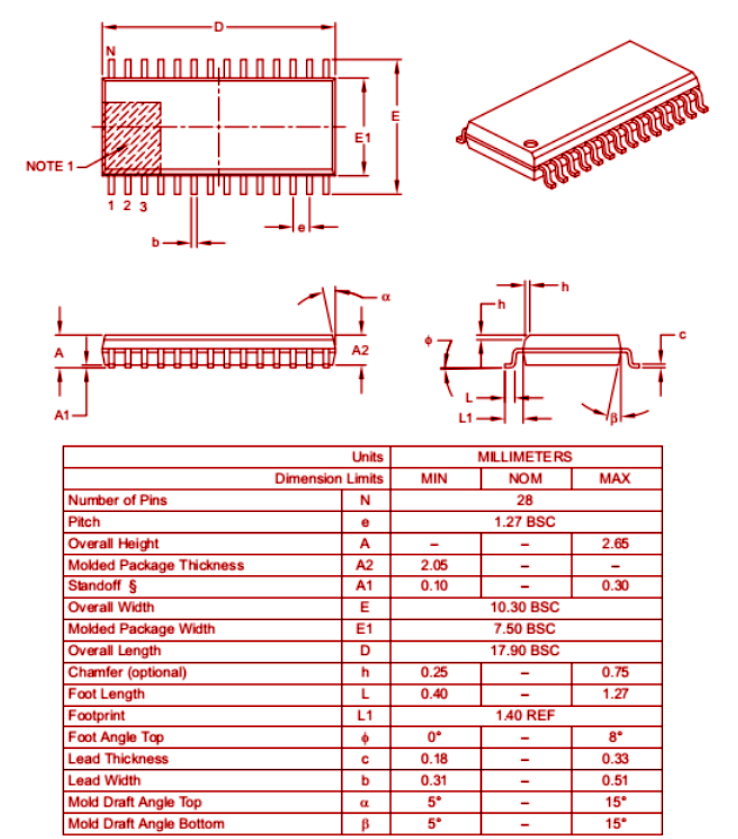

PIC18F25K80 के लिए पैकेज विवरण

माइक्रोचिप टेक्नोलॉजी इंक के बारे में - PIC18F25K80 के निर्माता

माइक्रोचिप टेक्नोलॉजी इंक, चांडलर, एरिज़ोना में स्थित, PIC श्रृंखला सहित माइक्रोकंट्रोलर और एनालॉग अर्धचालकों में माहिर है।वे उन उत्पादों की पेशकश करते हैं जो मोटर वाहन, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों को पूरा करते हैं, जिसमें विकास के समय को कम करने और विश्वसनीयता का समर्थन करने पर ध्यान दिया जाता है।एरिज़ोना और ओरेगन में उनकी उत्पादन सुविधाएं लगातार गुणवत्ता और उपलब्धता सुनिश्चित करती हैं, जिससे माइक्रोचिप वैश्विक बाजारों में एक विश्वसनीय विकल्प बन जाता है।

डाटशीट पीडीएफ

PIC18F25K80-I SO DATASHEET:

Pic18f25k80-i-so.pdf
