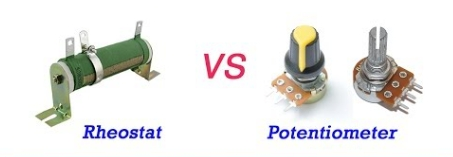

Rheostat और Potentiometers का विश्लेषण करने के लिए तुलनात्मक गाइड

आज के इलेक्ट्रॉनिक और इलेक्ट्रिकल सिस्टम में, वर्तमान और वोल्टेज को विनियमित करना सटीक नियंत्रण और कार्यात्मक बहुमुखी प्रतिभा को प्राप्त करने के लिए महत्वपूर्ण है।Rheostats और Potentiometers दो बुनियादी प्रकार के चर प्रतिरोध हैं।यद्यपि वे दोनों प्रतिरोध को समायोजित करने का कार्य करते हैं, वे डिजाइन अवधारणाओं, संरचनात्मक संरचनाओं और अनुप्रयोग परिदृश्यों में मौलिक रूप से भिन्न हैं।यह लेख इस बात पर गहराई से नज़र डालेगा कि ये दो उपकरण कैसे काम करते हैं, उनके फायदे, इलेक्ट्रॉनिक सर्किट में उनके विशिष्ट अनुप्रयोग, और वे एक दूसरे के पूरक कैसे होते हैं।

सूची

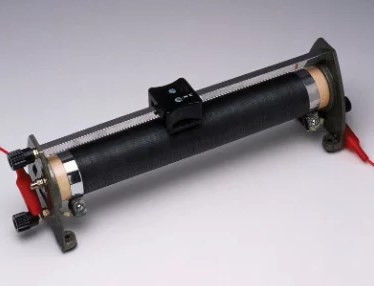

एक rheostat क्या है?

एक rheostat एक आमतौर पर एक सर्किट में बिजली के प्रवाह को नियंत्रित करने के लिए उपयोग किया जाने वाला एक समायोज्य अवरोधक है।इसका कार्य सिद्धांत सरल है: यह आंतरिक प्रतिरोध को बदलकर वर्तमान के प्रवाह को नियंत्रित करता है।यह सुविधा उन अनुप्रयोगों में विशेष रूप से मूल्यवान है, जिन्हें वर्तमान के सटीक नियंत्रण की आवश्यकता होती है, जैसे कि एक दीपक की चमक को समायोजित करना, मोटर की गति या हीटर के तापमान को समायोजित करना।

एक वैरिस्टर के निर्माण में आमतौर पर दो मुख्य टर्मिनल होते हैं।एक टर्मिनल तय किया गया है, जबकि दूसरा टर्मिनल जंगम स्लाइडर से जुड़ा हुआ है।इस स्लाइडर को स्थानांतरित करके, उपयोगकर्ता वर्तमान प्रवाह को उस पथ की लंबाई को बदलकर समायोजित कर सकता है जो वर्तमान में वैरिस्टर के माध्यम से होता है।उदाहरण के लिए, डेस्क लैंप को डिमिंग करते समय, उपयोगकर्ता सीधे प्रकाश को धीरे-धीरे उज्ज्वल या डिमिंग के रूप में अनुभव कर सकता है क्योंकि घुंडी बदल जाती है, और यह परिवर्तन सीधे Rheostat प्रतिरोध के वास्तविक समय के समायोजन से संबंधित है।

रियोस्टेट का कार्य सिद्धांत

एक वैरिस्टर के निर्माण में आमतौर पर एक इन्सुलेट कोर के चारों ओर प्रतिरोधक तार घाव का एक कुंडल होता है।इसका संचालन प्रतिरोध तार के विद्युत कनेक्शन और स्लाइडिंग संपर्कों की स्थिति पर निर्भर करता है।वैरिस्टर दो सक्रिय टर्मिनलों से लैस है;एक को प्रतिरोध तार के एक छोर पर तय किया जाता है और दूसरा स्लाइडिंग संपर्क से जुड़ा होता है।जैसा कि यह संपर्क प्रतिरोधक तार के साथ स्लाइड करता है, यह तार की प्रभावी लंबाई को बदलता है जिसके माध्यम से वर्तमान प्रवाह होता है, इस प्रकार प्रतिरोध को बदल देता है।यह तंत्र Rheostat को सीधे वोल्टेज को बदलने के बिना प्रतिरोध बढ़ाने या कम करके वर्तमान प्रवाह को समायोजित करने की अनुमति देता है।यह डिज़ाइन वर्तमान प्रवाह के सटीक नियंत्रण के लिए अनुमति देता है।

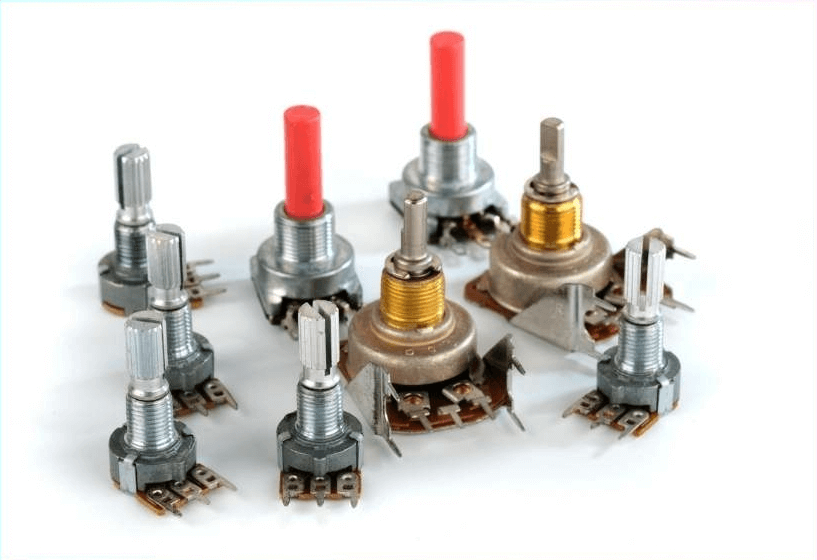

एक पोटेंशियोमीटर क्या है?

एक पोटेंशियोमीटर तीन टर्मिनलों के साथ एक समायोज्य रोकनेवाला है जो मुख्य रूप से एक सर्किट में वोल्टेज वितरण को बदलने के लिए उपयोग किया जाता है।विधानसभा में एक प्रतिरोधक तत्व, एक चल स्लाइडर (जिसे वाइपर भी कहा जाता है), और दो निश्चित टर्मिनल होते हैं।प्रतिरोधक तत्व आमतौर पर कार्बन, सेर्मेट, या प्रवाहकीय प्लास्टिक जैसी सामग्रियों से बना होता है, जबकि स्लाइडर आमतौर पर पीतल या निकल जैसे अत्यधिक प्रवाहकीय सामग्रियों से बना होता है।

दो निश्चित टर्मिनलों के बीच वोल्टेज को समायोजित करने के लिए, प्रतिरोधक तत्व पर स्लाइडर की स्थिति को बदलने की आवश्यकता है।यह समायोजन प्रक्रिया बहुत सरल है और त्वरित प्रतिक्रिया प्रदान करती है: जैसा कि उपयोगकर्ता स्लाइडर को स्थानांतरित करता है, वे सीधे आउटपुट वोल्टेज में परिवर्तन का निरीक्षण कर सकते हैं।यह प्रत्यक्ष बातचीत वोल्टेज के सटीक नियंत्रण की अनुमति देती है, जिससे वोल्टेज ट्यूनिंग की आवश्यकता वाले अनुप्रयोगों के लिए पोटेंशियोमीटर अधिक उपयुक्त हो जाते हैं।

पोटेंशियोमीटर का कार्य सिद्धांत

एक पोटेंशियोमीटर का संचालन एक प्रतिरोधक तत्व और एक स्लाइडिंग संपर्क के आसपास केंद्रित है।प्रतिरोधक तत्व आम तौर पर कार्बन, सेरमेट, या प्रवाहकीय प्लास्टिक से बने होते हैं, ऐसी सामग्री जो प्रभावी रूप से वोल्टेज ड्रॉप बनाती हैं और वर्तमान प्रवाह को नियंत्रित करती हैं।स्लाइडिंग संपर्क आमतौर पर तांबे या निकल जैसे अत्यधिक प्रवाहकीय सामग्रियों से बने होते हैं, जो एक प्रतिरोधक तत्व पर चलते समय विश्वसनीय वर्तमान हस्तांतरण सुनिश्चित करते हैं।

जब एक पोटेंशियोमीटर के दो निश्चित टर्मिनलों के बीच एक वोल्टेज लागू किया जाता है, तो प्रतिरोधक तत्व के साथ एक वोल्टेज ढाल स्थापित किया जाता है।मैन्युअल रूप से या स्वचालित रूप से प्रतिरोधक तत्व पर स्लाइडिंग संपर्क की स्थिति को समायोजित करके, उपयोगकर्ता संपर्क और निश्चित टर्मिनलों में से एक के बीच प्रतिरोध को अलग कर सकता है।यह समायोजन सीधे इस टर्मिनल के वोल्टेज आउटपुट को बदलता है, जिससे पोटेंशियोमीटर सर्किट में वोल्टेज आउटपुट को सटीक रूप से नियंत्रित करने की अनुमति देता है।

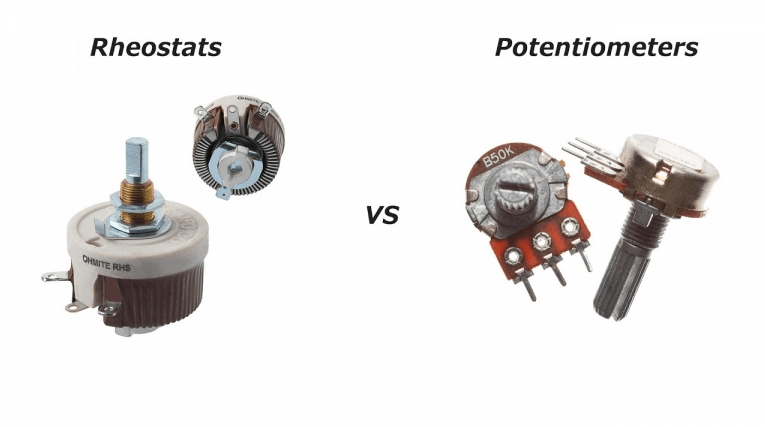

Rheostat और पोटेंशियोमीटर के बीच संबंध

Rheostats और Potentiometers दोनों चर प्रतिरोध हैं, लेकिन वे अलग -अलग उद्देश्यों की सेवा करते हैं और अलग -अलग विन्यास होते हैं।दोनों उपकरण सर्किट में विद्युत विशेषताओं को समायोजित करने के लिए प्रतिरोधक तत्वों का उपयोग करते हैं, लेकिन वे विभिन्न कार्यों के लिए अनुकूलित हैं।

Rheostats मुख्य रूप से वर्तमान को नियंत्रित करने के लिए उपयोग किया जाता है।उनके पास आमतौर पर दो टर्मिनल और एक प्रतिरोधक पथ होते हैं।एक प्रतिरोधक पथ के साथ संपर्कों को स्थानांतरित करके, उपयोगकर्ता पथ की लंबाई को बदल सकता है और इस प्रकार वर्तमान प्रवाह को विनियमित कर सकता है।यह समायोजन सर्किट के माध्यम से वर्तमान प्रवाह की मात्रा को सीधे प्रभावित करता है, जिससे वैरिएबल वर्तमान स्तरों जैसे कि मोटर स्पीड कंट्रोलर की आवश्यकता होती है।

पोटेंशियोमीटर का उपयोग अक्सर वोल्टेज को नियंत्रित करने के लिए किया जाता है।इसमें आम तौर पर तीन टर्मिनल होते हैं और प्रतिरोधक तत्वों के माध्यम से सर्किट में वोल्टेज को विभाजित करते हैं।एक जंगम संपर्क (कर्सर) आउटपुट वोल्टेज सेट करने के लिए घटक के साथ एक बिंदु का चयन करता है।इसलिए पोटेंशियोमीटर उन अनुप्रयोगों के लिए उपयोगी होते हैं जिन्हें सटीक वोल्टेज विनियमन की आवश्यकता होती है, जैसे कि ऑडियो उपकरण में वॉल्यूम नियंत्रण।

विशेषता	रिओस्तात	तनाव नापने का यंत्र
टर्मिनलों की संख्या	दो (बाहरी के लिए दो टर्मिनल कनेक्शन)	तीन (दो निश्चित अंत टर्मिनल और एक वाइपर/स्लाइडर)
समारोह	एक सर्किट में वर्तमान को नियंत्रित करता है	उपाय या वोल्टेज को समायोजित करता है और प्रतिरोध
विशिष्ट अनुप्रयोग	डिमिंग लाइट्स, मोटर स्पीड कंट्रोल	ऑडियो उपकरण में मात्रा नियंत्रण, सेंसर
वोल्टेज प्रभाग	आमतौर पर वोल्टेज डिवीजन के लिए उपयोग नहीं किया जाता है	आमतौर पर एक वोल्टेज डिवाइडर के रूप में उपयोग किया जाता है
समायोजन तंत्र	एक प्रतिरोधक तार की लंबाई को समायोजित करता है	एक के साथ वाइपर स्थिति को समायोजित करता है प्रतिरोधक ट्रैक
रिश्ते का प्रकार	दो बाहरी टर्मिनल	दो बाहरी टर्मिनल और एक वाइपर टर्मिनल
वोल्टेज आउटपुट	वोल्टेज आउटपुट का उत्पादन करने के लिए डिज़ाइन नहीं किया गया	चर वोल्टेज या प्रतिरोध का उत्पादन करता है आउटपुट
नियंत्रण तंत्र	प्रतिरोधक तार की लंबाई को समायोजित करता है	के साथ अलग -अलग बिंदुओं में नल

उनके पास क्या है: दोनों उपकरण गतिशील प्रतिरोध परिवर्तन की अनुमति देते हैं।उपयोगकर्ता विद्युत मापदंडों को मैन्युअल रूप से समायोजित कर सकते हैं और सर्किट में वर्तमान या वोल्टेज को सीधे नियंत्रित कर सकते हैं।

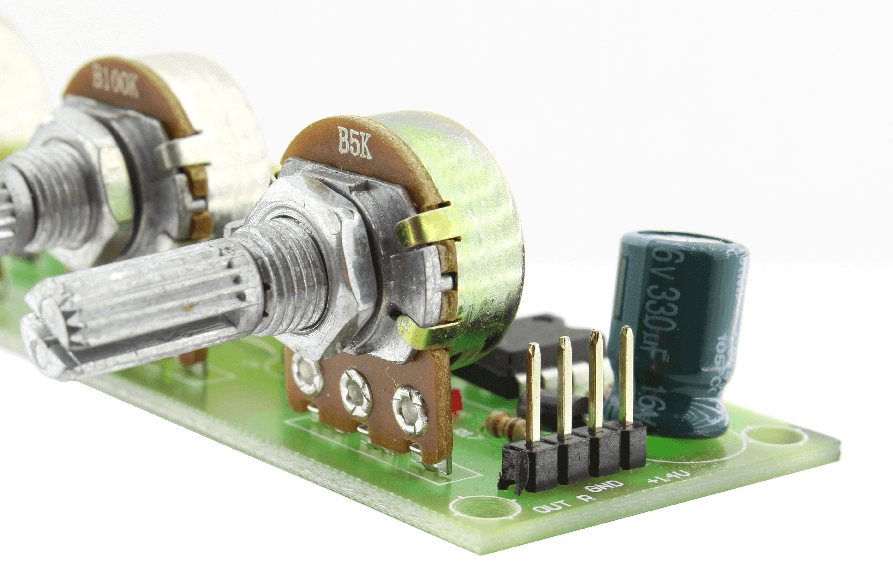

Rheostat पर पोटेंशियोमीटर के लाभ

पोटेंशियोमीटर रियोस्टैट्स पर महत्वपूर्ण लाभ प्रदान करते हैं, विशेष रूप से बहुमुखी प्रतिभा, सटीकता और कार्यक्षमता के संदर्भ में।यहां इन लाभों का एक विस्तृत टूटना है:

व्यापक प्रतिरोध और वोल्टेज समायोजन रेंज: पोटेंशियोमीटर को शून्य से अधिकतम तक संपूर्ण प्रतिरोध सीमा पर निरंतर समायोजन प्रदान करने के लिए डिज़ाइन किया गया है।Rheostats के विपरीत, जो आमतौर पर वर्तमान को विनियमित करते हैं, पोटेंशियोमीटर सटीक वोल्टेज वितरण और विनियमन को प्राप्त करने के लिए तीन-टर्मिनल डिज़ाइन का उपयोग करते हैं।ठीक वोल्टेज विनियमन की आवश्यकता वाले अनुप्रयोगों में अधिक जटिल नियंत्रण की अनुमति।

उच्च परिशुद्धता और बहुमुखी प्रतिभा: पोटेंशियोमीटर की सटीक इंजीनियरिंग जटिल सर्किट में ठीक नियंत्रण के लिए अनुमति देती है।उदाहरण के लिए, उनका उपयोग ऑडियो उपकरणों में टोन नियंत्रण या उच्च-सटीक उपकरणों में अंशांकन के लिए किया जा सकता है।इसी समय, पोटेंशियोमीटर विभिन्न वोल्टेज डिवाइडर बिंदुओं के माध्यम से कई आउटपुट भी प्रदान कर सकता है, जिससे यह अधिक जटिल इलेक्ट्रॉनिक नियंत्रण प्रणालियों के लिए उपयुक्त हो जाता है।

एकीकृत और टिकाऊ करने के लिए आसान: पोटेंशियोमीटर को इलेक्ट्रॉनिक बोर्डों के साथ आसान एकीकरण के लिए डिज़ाइन किया गया है।वे विभिन्न उपकरणों में आसान उपयोग के लिए विभिन्न आकारों और आकारों में आते हैं।इसके अलावा, मिट्टी के पात्र और उन्नत कंपोजिट जैसी सामग्रियों को चुना जाता है ताकि वे उच्च तापमान और दबावों का सामना कर सकें, पहनने को कम कर सकें और लंबी अवधि में स्थिर प्रदर्शन सुनिश्चित कर सकें।

हीट जेनरेशन को कम करें और सिग्नल फिडेलिटी में सुधार करें: पोटेंशियोमीटर को ऊर्जा हानि और गर्मी उत्पादन को कम करने के लिए अनुकूलित किया जाता है, जिससे सर्किट ओवरहीटिंग को रोकने के लिए, विशेष रूप से उच्च-आवृत्ति अनुप्रयोगों में।इसकी संरचना के डिजाइन के लिए धन्यवाद, यह सिग्नल ट्रांसमिशन पथ को बढ़ाता है, विरूपण को कम करता है, और सिग्नल फिडेलिटी में सुधार करता है, जो उच्च संकेत अखंडता की आवश्यकता वाले अनुप्रयोगों के लिए बहुत अनुकूल है।

पोटेंशियोमीटर पर रियोस्टैट के लाभ

Rheostats के कुछ परिदृश्यों में स्पष्ट लाभ हैं, विशेष रूप से जहां उच्च-शक्ति अनुप्रयोगों और संरचनात्मक मजबूती की आवश्यकता होती है।निम्नलिखित संचालन के दौरान वास्तविक अनुभव और प्रभावों पर विशेष जोर देने के साथ, वैरिस्टर्स के लाभों का एक विस्तृत विश्लेषण है:

उच्च शक्ति हैंडलिंग क्षमताएं: रियोस्टैट्स मोटी प्रतिरोध तार या व्यापक गर्मी अपव्यय संरचनाओं के उपयोग के कारण अधिक वर्तमान और शक्ति को संभाल सकते हैं।उदाहरण के लिए, मोटर स्पीड कंट्रोल या बड़े हीटिंग उपकरण जैसे अनुप्रयोगों में, वैरिस्टर्स कई किलोवाट तक के बिजली के स्तर को मज़बूती से प्रबंधित कर सकते हैं।पोटेंशियोमीटर का उपयोग करके इस कार्यक्षमता को लागू करना अक्सर चुनौतीपूर्ण होता है क्योंकि उनका निर्माण और सामग्री अक्सर उच्च-शक्ति कार्यों के लिए उपयुक्त नहीं होती है।

लागत-प्रभावशीलता और सादगी: Rheostats उनके सरल निर्माण के कारण भाग में निर्माण के लिए अपेक्षाकृत सस्ते हैं।वे आमतौर पर कई बुनियादी घटक होते हैं, जो न केवल उत्पादन लागत को कम करता है, बल्कि रखरखाव और प्रतिस्थापन को सरल और अधिक किफायती भी बनाता है।

स्थायित्व और उत्कृष्ट गर्मी अपव्यय: rheostats आमतौर पर उन सामग्रियों से बने होते हैं जो उच्च तापमान और जंग के प्रतिरोधी होते हैं, जिससे उन्हें कठोर वातावरण में लंबी अवधि में मज़बूती से संचालित करने की अनुमति मिलती है।उनका बड़ा भौतिक आकार न केवल यांत्रिक शक्ति को बढ़ाता है, बल्कि गर्मी अपव्यय को भी अनुकूलित करता है।यह डिवाइस को ओवरहीटिंग से रोकता है और अपने जीवनकाल का विस्तार करता है।

अनुकूलित लोड नियंत्रण: उच्च ऊर्जा उत्पादन के निरंतर विनियमन की आवश्यकता वाले अनुप्रयोगों में, Rheostat अधिक प्रत्यक्ष और कुशल नियंत्रण प्रदान करता है।वास्तविक उपयोग में, ऑपरेटर जल्दी से Rheostat को समायोजित करके सिस्टम की मांग में परिवर्तन का जवाब दे सकते हैं, जैसे कि औद्योगिक हीटिंग सिस्टम का तापमान बदलना या इलेक्ट्रिक मोटर की गति को बदलना।यह जवाबदेही यह सुनिश्चित करती है कि ऊर्जा प्रबंधन विभिन्न परिचालन स्थितियों के लिए कुशल और अनुकूल दोनों है।

सारांश

Rheostat और पोटेंशियोमीटर के एक विस्तृत विश्लेषण के माध्यम से, हम आधुनिक इलेक्ट्रॉनिक्स और इलेक्ट्रिकल इंजीनियरिंग में इन दो उपकरणों के अद्वितीय मूल्य और अनुप्रयोग लाभ देख सकते हैं।रियोस्टैट्स अपनी शक्तिशाली पावर हैंडलिंग क्षमताओं और किफायती दक्षता के कारण उच्च-लोड अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं, जबकि पोटेंशियोमीटर अपनी उच्च सटीकता और बहुमुखी प्रतिभा के कारण ठीक वोल्टेज नियंत्रण में एक महत्वपूर्ण स्थिति पर कब्जा कर लेते हैं।यद्यपि वे कुछ विशेषताओं में ओवरलैप करते हैं, प्रत्येक डिवाइस के अपने स्वयं के अपूरणीय लाभ होते हैं जो इसे एक विशिष्ट एप्लिकेशन के लिए सबसे अच्छा विकल्प बनाते हैं।

आशा है कि यह लेख आपके लिए उपयोगी है, यदि आपको varistors और पोटेंशियोमीटर के बारे में अधिक तकनीकी ज्ञान का पता लगाने की आवश्यकता है, तो आप हमसे संपर्क कर सकते हैं।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। क्या एक पोटेंशियोमीटर को एक रियोस्टैट के रूप में इस्तेमाल किया जा सकता है?

एक पोटेंशियोमीटर एक स्लाइडिंग रियोस्टैट के रूप में काम करता है।यह मुख्य रूप से पोटेंशियोमीटर के दो संपर्कों का उपयोग करके किया जाता है: एक संपर्क समापन बिंदुओं में से एक से जुड़ा होता है, और दूसरा संपर्क स्लाइडिंग कॉन्टैक्टर (नॉब) से जुड़ा होता है।इस कॉन्फ़िगरेशन में, पोटेंशियोमीटर (आमतौर पर अन्य समापन बिंदु) के तीसरे संपर्क का उपयोग नहीं किया जाता है, इसलिए पोटेंशियोमीटर एक समायोज्य रोकनेवाला के रूप में कार्य करता है, जिससे उपयोगकर्ता लोड के माध्यम से वर्तमान की मात्रा को बदल सकता है।

2। किन क्षेत्रों में आमतौर पर उपयोग किए जाते हैं?

वैरिस्टर्स का उपयोग मुख्य रूप से वोल्टेज सर्जेस से सर्किटों की सुरक्षा के लिए किया जाता है जो बिजली के स्ट्राइक, बिजली की आपूर्ति में उतार -चढ़ाव आदि के कारण हो सकता है। सामान्य अनुप्रयोगों में पावर एडेप्टर, मोटर कंट्रोल सिस्टम, दूरसंचार उपकरण, और घर के उपकरण जैसे कि टेलीविजन और कंप्यूटर शामिल हैं, जो उन्हें रोकने में मदद करते हैं।वोल्टेज सर्ज के कारण संवेदनशील इलेक्ट्रॉनिक घटकों को नुकसान।

3। पोटेंशियोमीटर और रियोस्टैट की पहचान कैसे करें?

एक पोटेंशियोमीटर और एक स्लाइडिंग रियोस्टैट के बीच अंतर करने का एक आसान तरीका टर्मिनलों की संख्या और कॉन्फ़िगरेशन की जांच करना है।पोटेंशियोमीटर में आमतौर पर तीन संपर्क होते हैं: दो निश्चित समापन बिंदु और एक स्लाइडिंग संपर्क बिंदु जो घुंडी के साथ चलता है।इसके विपरीत, एक स्लाइडिंग रियोस्टैट (एक समायोज्य रोकनेवाला होने के नाते) में आमतौर पर केवल दो संपर्क होते हैं: एक निश्चित समापन बिंदु और एक स्लाइडिंग संपर्क बिंदु।यदि आप एक तीन-टर्मिनल डिवाइस देखते हैं, तो यह एक पोटेंशियोमीटर होने की अधिक संभावना है;यदि यह एक दो-टर्मिनल है, तो यह शायद एक स्लाइडिंग रियोस्टैट है।

4। क्या Rheostat AC या DC है?

स्लाइडिंग रियोस्टैट का उपयोग वर्तमान (एसी) और डायरेक्ट करंट (डीसी) सर्किट को वैकल्पिक रूप से किया जा सकता है।इसका डिज़ाइन इसे प्रतिरोध को समायोजित करने की अनुमति देता है और इस प्रकार दोनों प्रकार के सर्किटों में वर्तमान प्रवाह को नियंत्रित करता है।हालांकि, जब एक स्लाइडिंग रियोस्टैट का चयन किया जाता है, तो यह सुनिश्चित करने के लिए कि यह विशिष्ट अनुप्रयोग के लिए उपयुक्त है, चाहे एसी या डीसी।

5। एक सर्किट में एक वैरिस्टर को कैसे जोड़ा जाना चाहिए?

वैरिस्टर को सर्किट में समानांतर में जोड़ा जाना चाहिए, जिसका अर्थ है कि यह उस घटक के समानांतर है जिसे संरक्षित करने की आवश्यकता है (जैसे कि पावर इनपुट)।जब एक सर्किट में वोल्टेज वैरिस्टर की दहलीज से अधिक हो जाता है, तो वेरिस्टर अतिरिक्त वोल्टेज को अवशोषित करने के लिए अपने प्रतिरोध को जल्दी से कम कर देता है, जिससे अन्य सर्किट घटकों की रक्षा होती है।कनेक्शन बनाते समय, वेरिस्टर की ध्रुवीयता (यदि कोई हो) की सही पहचान करना सुनिश्चित करें और इसे निर्माता के दिशानिर्देशों के अनुसार स्थापित करें।
