LM358 और LM393 के बीच अंतर ने समझाया

LM358 और LM393 व्यापक रूप से एकीकृत सर्किट का उपयोग किया जाता है जो इलेक्ट्रॉनिक्स में विभिन्न उद्देश्यों की सेवा करते हैं।LM358 संकेतों को बढ़ाने और प्रसंस्करण के लिए एक दोहरी परिचालन एम्पलीफायर आदर्श है, जबकि LM393 एक दोहरी तुलनित्र है जो वोल्टेज की तुलना करने और बाहरी भार को चलाने के लिए डिज़ाइन किया गया है।यह लेख उनकी भूमिकाओं, विनिर्देशों और अनुप्रयोगों की पड़ताल करता है ताकि आप उनकी भूमिकाओं को समझने में मदद कर सकें और अपनी आवश्यकताओं के लिए सही चुनें।

सूची

LM358 और LM393 ICS का परिचय

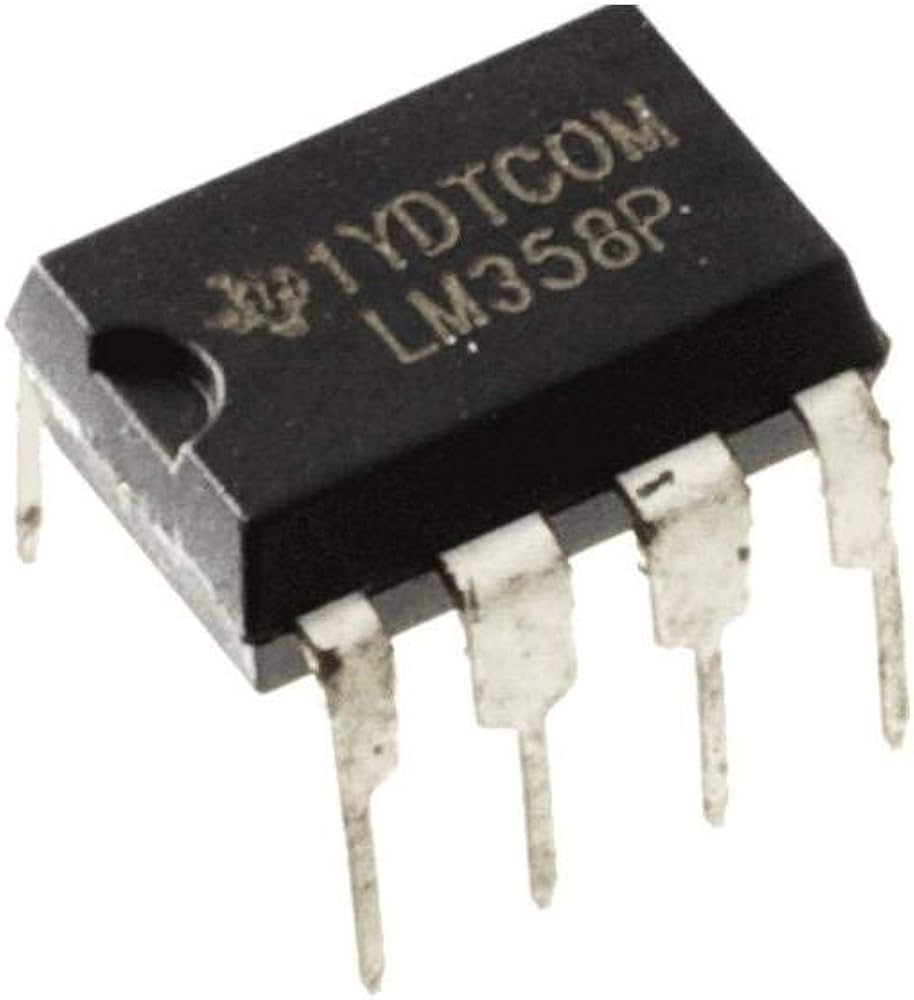

LM358 IC का अवलोकन

LM358 दो परिचालन एम्पलीफायरों (ओपी-एएमपी) के साथ एक बहुमुखी एकीकृत सर्किट है जो एकल शक्ति स्रोत पर चल सकता है।यह अनिवार्य रूप से LM324 क्वाड ओप-एएमपी का एक स्केल-डाउन संस्करण है, जिसमें चार समान एम्पलीफायर्स शामिल हैं।LM358 स्टैंड आउट करता है, इसकी बिजली की आपूर्ति रेंज से मेल खाते हुए, इनपुट वोल्टेज की एक विस्तृत श्रृंखला में संचालित करने की क्षमता है।

इस आईसी की एक उल्लेखनीय विशेषता इसका बहुत कम डिफ़ॉल्ट इनपुट ऑफसेट वोल्टेज है, जो केवल 2MV है।इसका मतलब है कि यह बॉक्स के ठीक बाहर सटीक प्रदर्शन प्रदान करता है।आपूर्ति वोल्टेज की परवाह किए बिना, 500ua और अधिकतम 700ua की एक विशिष्ट धारा के साथ, बिजली की खपत भी कुशल है।

तापमान सहिष्णुता LM358 की एक और ताकत है।यह 0। C और 70, C के बीच परिवेश के तापमान में मज़बूती से कार्य करता है, जिसमें अधिकतम जंक्शन तापमान रेटिंग 150, C है, जो विभिन्न वातावरणों के लिए उपयुक्त है।कुल मिलाकर, LM358 एक कॉम्पैक्ट पैकेज में विश्वसनीय और सुसंगत प्रदर्शन प्रदान करता है।

LM393 IC का अवलोकन

LM393 एक एकीकृत सर्किट है जो विशेष रूप से एक वोल्टेज तुलनित्र के रूप में उपयोग के लिए डिज़ाइन किया गया है, इसे LM358 परिचालन एम्पलीफायर से अलग करता है।जबकि कई ऑप-एएमपी तुलनित्र के रूप में कार्य कर सकते हैं, LM393 अपने खुले कलेक्टर आउटपुट के कारण बाहर खड़ा है।यह सुविधा इसे ड्राइविंग लोड के लिए विशेष रूप से प्रभावी बनाती है, क्योंकि यह बाहरी घटकों को जोड़ने में अधिक लचीलापन देता है।

LM393 की प्रमुख क्षमताओं में से एक 50V और 50MA तक के भार को संभालने की इसकी क्षमता है।यह ठेठ TTL, MOS और RTL लॉजिक लेवल के साथ काम करने के लिए एक व्यावहारिक विकल्प बनाता है।इसके अतिरिक्त, इसका आउटपुट ट्रांजिस्टर लोड को सिस्टम ग्राउंड से अलग रख सकता है, जो अपने अनुप्रयोगों में बहुमुखी प्रतिभा और सुरक्षा जोड़ता है।यदि आप ऐसे कार्यों को संभालने के लिए एक तुलनित्र की तलाश कर रहे हैं, तो LM393 विचार करने के लिए एक विश्वसनीय और कुशल विकल्प है।

LM358 और LM393 ICS के विस्तृत विनिर्देश

पैरामीटर	विनिर्देश
संचालन वोल्टेज सीमा (एकल आपूर्ति)	2.0 वीडीसी से 36 वीडीसी
विभाजित आपूर्ति सीमा	± 1.0 वीडीसी से ± 18 वीडीसी
वर्तमान खपत (आपूर्ति स्वतंत्र)	0.4 मा
इनपुट पूर्वाग्रह वर्तमान	25 ना
इनपुट ऑफसेट करंट	5.0 ना
निवेश समायोजन विद्युत संचालन शक्ति	5.0 एमवी (अधिकतम)
इनपुट सामान्य विधा सीमा	जमीनी स्तर तक फैली हुई है
विभेदक इनपुट वोल्टेज सीमा	बिजली की आपूर्ति वोल्टेज के बराबर है
आउटपुट वोल्टेज संगतता	DTL, ECL, TTL, MOS और CMOS लॉजिक लेवल
ईएसडी क्लैंप	बढ़ाया स्थायित्व के लिए इनपुट पर मौजूद है
मोटर वाहन अनुप्रयोग	उपसर्ग "NCV", AEC, Q100 और PPAP मानकों के अनुरूप
पर्यावरणीय अनुपालन	पीबी-मुक्त, हलोजन-मुक्त, बीएफआर-मुक्त, आरओएचएस अनुरूप

LM358 और LM393 ICS का पिनआउट विवरण

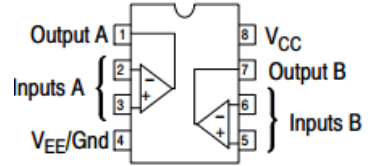

LM358 पिन कॉन्फ़िगरेशन

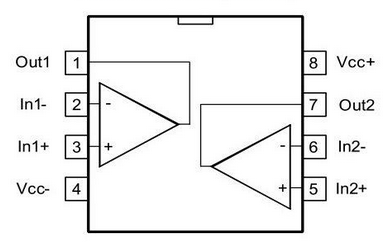

LM393 पिन कॉन्फ़िगरेशन

LM358 और LM393 के पिन फ़ंक्शंस

पिन नं।	पिन नाम	विवरण
1	आउटपुट 1	Op-amp 1 का आउटपुट
2	Input1-	Op-amp 1 का इनवर्टिंग इनपुट
3	इनपुट 1+	ओप-एम्प 1 का गैर-इनपेरिंग इनपुट 1
4	वी, ग्नड	जमीन या नकारात्मक आपूर्ति वोल्टेज
5	इनपुट 2+	ओप-एम्प 2 का गैर-इनपेरिंग इनपुट
6	इनपुट 2-	Op-amp 2 का इनवर्टिंग इनपुट
7	आउटपुट 2	Op-amp 2 का आउटपुट
8	वीसीसी	सकारात्मक आपूर्ति वोल्टेज

LM358 और LM393 की प्रमुख विशेषताओं की तुलना करना

विनिर्देश	LM358	LM393
वोल्टेज आपूर्ति	32V, +/- 16V	36V, +/- 18V
विभेदक इनपुट वोल्टेज	32V	36V
निवेश समायोजन विद्युत संचालन शक्ति	3MV मैक्स।	5MV मैक्स।
इनपुट पूर्वाग्रह वर्तमान	100na अधिकतम।	250NA मैक्स।
इनपुट सामान्य विधा सीमा	0v से V+ - 2V	0V से V+ - 1.5V
बड़े सिग्नल वोल्टेज लाभ	100V/mV टाइप।	200V/mV टाइप।
बैंडविड्थ	1 मेगाहर्टज	निर्दिष्ट नहीं है

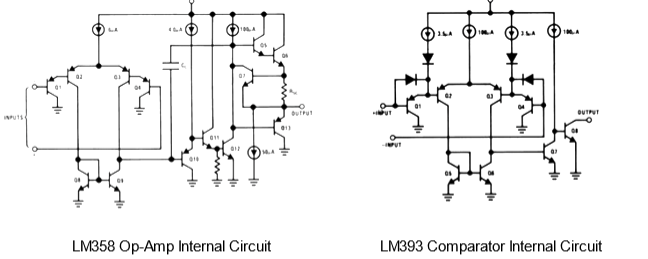

LM358 और LM393 की आंतरिक वास्तुकला तुलना

जब आप पहली बार LM358 और LM393 के आंतरिक डिजाइनों को देखते हैं, तो वे समान लग सकते हैं।हालांकि, एक करीबी विश्लेषण प्रमुख अंतर दिखाता है जो उनके अद्वितीय उपयोगों और विनिर्देशों के साथ संरेखित करता है।

दोनों आईसीएस इनपुट चरणों का उपयोग करते हैं जो "डार्लिंगटन-कनेक्टेड" पीएनपी ट्रांजिस्टर से मिलते जुलते हैं, जिससे उन्हें जमीन के करीब संकेतों की अनुमति मिलती है।हालांकि, उनके अंतर चरणों में वर्तमान स्तर भिन्न होते हैं।LM393 एक उच्च धारा पर संचालित होता है, जो इसे एक तुलनित्र के रूप में अपनी भूमिका के लिए एक आवश्यक विशेषता को जल्दी से बढ़ाने और स्विच करने में मदद करता है।दूसरी ओर, LM358, जिसे एक रैखिक एम्पलीफायर के रूप में डिज़ाइन किया गया है, इस तरह की उच्च धाराओं की आवश्यकता नहीं है, इसलिए यह अंतर इसके संचालन के लिए कम महत्वपूर्ण है।

सबसे अधिक ध्यान देने योग्य भेद उनके आउटपुट चरणों में है।LM393 में वोल्टेज स्तरों के बीच तेजी से स्विचिंग के लिए अनुकूलित एक सरल आउटपुट डिज़ाइन है, जो एक तुलनित्र के रूप में अपने कार्य को सूट करता है।इसका ओपन-कलेक्टर आउटपुट भी बाहरी घटकों को जोड़ने के लिए अधिक लचीलापन प्रदान करता है।इसके विपरीत, LM358 में एक पूरी तरह से रैखिक आउटपुट चरण है, जो प्रवर्धन कार्यों के लिए इनपुट और आउटपुट के बीच एक चिकनी और निरंतर संबंध प्रदान करता है।ये संरचनात्मक अंतर उनके संबंधित अनुप्रयोगों में प्रत्येक आईसी की विशिष्ट ताकत को रेखांकित करते हैं।

LM358 और LM393 के आवेदन

LM358 अनुप्रयोग

• ट्रांसड्यूसर एम्पलीफायरों

LM358 ट्रांसड्यूसर एम्पलीफायरों के लिए अच्छी तरह से अनुकूल है, जहां यह सेंसर जैसे उपकरणों से संकेतों को संसाधित करता है और उन्हें एक प्रयोग करने योग्य प्रारूप में परिवर्तित करता है।इसके दोहरे परिचालन एम्पलीफायरों ने इसे कई वातावरणों में इन कार्यों को कुशलता से संभालने की अनुमति दी है।

• पारंपरिक ऑप-एम्प सर्किट

यह आईसी आमतौर पर बुनियादी परिचालन एम्पलीफायर सर्किट में उपयोग किया जाता है, जैसे कि एम्पलीफाइंग, बफरिंग या प्रसंस्करण संकेत।इसका विश्वसनीय प्रदर्शन और लचीलापन इसे सामान्य-उद्देश्य अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बनाता है।

• इंटीग्रेटर्स, विभेदक, ग्रीष्मकाल, एडर्स और वोल्टेज फॉलोअर्स

LM358 विभिन्न गणितीय और सिग्नल-प्रोसेसिंग कार्यों का समर्थन करता है, जिसमें एकीकरण, भेदभाव और संकेतों के अलावा शामिल हैं।यह एक वोल्टेज अनुयायी के रूप में भी कार्य कर सकता है, सर्किट में वोल्टेज के स्तर को स्थिर कर सकता है।

• डीसी गेन ब्लॉक, डिजिटल मल्टीमीटर और ऑस्किलोस्कोप

स्थिर डीसी लाभ प्रदान करने की इसकी क्षमता मल्टीमीटर और ऑसिलोस्कोप जैसे उपकरणों में इसे मूल्यवान बनाती है, जहां संकेतों को मापने और विश्लेषण करने के लिए सटीकता और विश्वसनीयता की आवश्यकता होती है।

• लूप नियंत्रण और विनियमन के लिए तुलनित्र

LM358 फीडबैक कंट्रोल सिस्टम में एक तुलनित्र के रूप में भी कार्य कर सकता है।यह वर्तमान या वोल्टेज के सटीक विनियमन की आवश्यकता वाले अनुप्रयोगों में स्थिर संचालन को बनाए रखने में मदद करता है।

LM393 अनुप्रयोग

• वोल्टेज तुलनित्र सर्किट

LM393 को विशेष रूप से वोल्टेज तुलना के लिए डिज़ाइन किया गया है।यह दो इनपुट वोल्टेज की तुलना करता है और एक स्पष्ट आउटपुट सिग्नल प्रदान करता है, जिससे यह सटीक कार्यों के लिए आदर्श है।

• ड्राइविंग रिले, लैंप और मोटर्स

अपने खुले कलेक्टर आउटपुट के साथ, LM393 विभिन्न अनुप्रयोगों में कुशल लोड-ड्राइविंग क्षमताओं को प्रदान करते हुए, रिले, लैंप और मोटर्स जैसे बाहरी उपकरणों को नियंत्रित कर सकता है।

• शून्य क्रॉसिंग डिटेक्टर

इस आईसी का उपयोग आमतौर पर सर्किट में किया जाता है, जिसे उस बिंदु का पता लगाने की आवश्यकता होती है जहां एक एसी सिग्नल शून्य वोल्टेज स्तर को पार करता है, सिग्नल सिंक्रनाइज़ेशन के लिए उचित समय सुनिश्चित करता है।

• पीक वोल्टेज डिटेक्टर

LM393 एक सिग्नल में उच्चतम वोल्टेज का पता लगाने में मदद कर सकता है, जिससे यह सिग्नल विश्लेषण या सुरक्षा सर्किट जैसे अनुप्रयोगों में उपयोगी हो सकता है।

• उच्च वोल्टेज संरक्षण और चेतावनी प्रणाली

उच्च वोल्टेज को संभालने की इसकी क्षमता LM393 को सुरक्षा प्रणालियों में एक भूमिका निभाने की अनुमति देती है, जहां यह मॉनिटर और असुरक्षित वोल्टेज स्तरों पर प्रतिक्रिया करता है।

• थरथरानवाला सर्किट

LM393 अक्सर ऑसिलेटर सर्किट में पाया जाता है, जो इलेक्ट्रॉनिक सिस्टम में इसकी बहुमुखी प्रतिभा को बढ़ाते हुए, समय या तरंग अनुप्रयोगों के लिए लगातार संकेत उत्पन्न करता है।

LM358 और LM393 के समकक्ष

LM358 समकक्ष

• LM358A

• LM358E

• LM358-N

• LM358W

LM393 समकक्ष

• LM358

• TL082

• LM311

LM358 और LM393 के बीच प्रमुख अंतर

LM358	LM393
दोहरी परिचालन प्रवर्धक	दोहरी तुलनित्र
अपेक्षाकृत बेहतर इनपुट विनिर्देश	अपेक्षाकृत बदतर इनपुट विनिर्देश
इनपुट के साथ आउटपुट रैखिक	अनैच्छिक आउटपुट
नकारात्मक प्रतिक्रिया के साथ स्थिर	सकारात्मक प्रतिक्रिया के साथ स्थिर

निष्कर्ष

LM358 और LM393 विभिन्न अनुप्रयोगों के लिए डिज़ाइन किए गए बहुमुखी और विश्वसनीय IC हैं।LM358 संकेतों को बढ़ाने और प्रसंस्करण के लिए आदर्श है, जबकि LM393 वोल्टेज और ड्राइविंग लोड की तुलना में उत्कृष्टता प्राप्त करता है।उनकी विशेषताओं और अंतरों को समझने से आपको अपनी आवश्यकताओं के लिए सही चुनने में मदद मिलती है।दोनों आईसी इलेक्ट्रॉनिक्स में कार्यों की एक विस्तृत श्रृंखला के लिए व्यावहारिक समाधान प्रदान करते हैं।
