सब कुछ आपको EPF6016BC256-2 के बारे में जानना आवश्यक है

EPF6016BC256-2 फ्लेक्स 6000 परिवार से एक लचीला और लागत प्रभावी प्रोग्रामेबल लॉजिक डिवाइस है।यह परिचित डिजाइन टूल और भाषाओं का उपयोग करते हुए, आपको आसानी से डिजिटल सिस्टम बनाने और परीक्षण करने में मदद करने के लिए डिज़ाइन किया गया है।एक reprogrammable SRAM- आधारित सेटअप के साथ, आप अपने डिज़ाइन को कभी भी अपडेट कर सकते हैं-यहां तक ​​कि सिस्टम चल रहा है।यह कई वोल्टेज स्तरों का समर्थन करता है, मजबूत तर्क प्रदर्शन प्रदान करता है, और बिजली का उपयोग कम रखता है।यह चिप टेलीकॉम, ऑटोमोटिव और कंज्यूमर टेक जैसे कई क्षेत्रों में अच्छी तरह से काम करती है।चाहे आप एक प्रोटोटाइप बना रहे हों या एक अंतिम उत्पाद विकसित कर रहे हों, यह FPGA एक व्यावहारिक मार्ग प्रदान करता है।इस गाइड में, आप इसकी सुविधाओं से लेकर अनुप्रयोगों और विकल्पों तक सब कुछ तलाशेंगे।

सूची

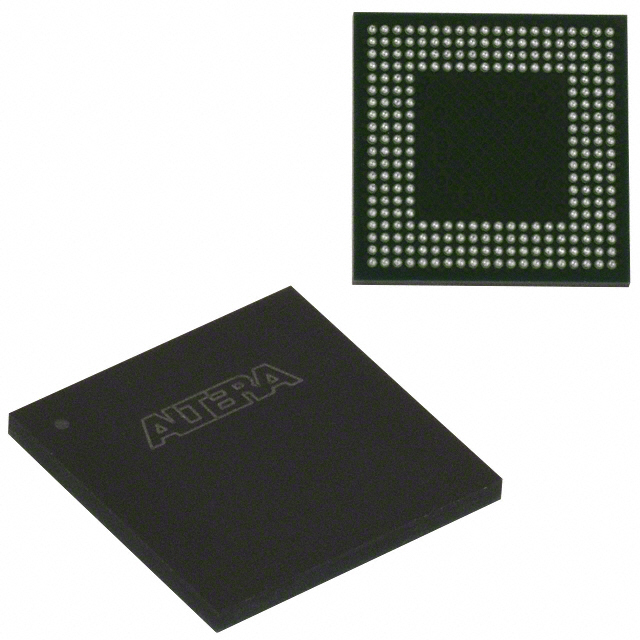

EPF6016BC256-2 अवलोकन

EPF6016BC256-2 Altera® से फ्लेक्स 6000 परिवार का हिस्सा है, जिसे लागत-अनुकूल और लचीले तर्क समाधान के लिए डिज़ाइन किया गया है।यह ऑप्टिफ्लेक्स आर्किटेक्चर का उपयोग करता है, जो अच्छी गति और आसान रूटिंग की पेशकश करते हुए चिप आकार को कम करने में मदद करता है।SRAM- आधारित डिज़ाइन के साथ, आप परीक्षण के दौरान या यहां तक ​​कि अपने सिस्टम को चलाने के दौरान अपने सेटअप को रिप्रोग्राम या अपडेट कर सकते हैं।आपको परीक्षण वैक्टर बनाने की आवश्यकता नहीं है, जो समय बचाता है और प्रक्रिया को सरल करता है।यह डिवाइस वेरिलॉग एचडीएल, वीएचडीएल, एएचडीएल, या योजनाबद्ध प्रविष्टि जैसी लोकप्रिय डिजाइन भाषाओं का समर्थन करता है, जिससे आपके टूल के साथ उपयोग करना आसान हो जाता है।यह उन लोगों के लिए एक बढ़िया विकल्प है जो गेट सरणियों के कई संस्करणों के प्रबंधन के बिना एक चिकनी प्रोटोटाइप अनुभव चाहते हैं।

थोक में EPF6016BC256-2 के लिए खोज रहे हैं?वर्तमान स्टॉक, लीड समय और मूल्य निर्धारण की जांच करने के लिए हमसे संपर्क करें।

EPF6016BC256-2 SAMEFRAME पिन-आउट उदाहरण

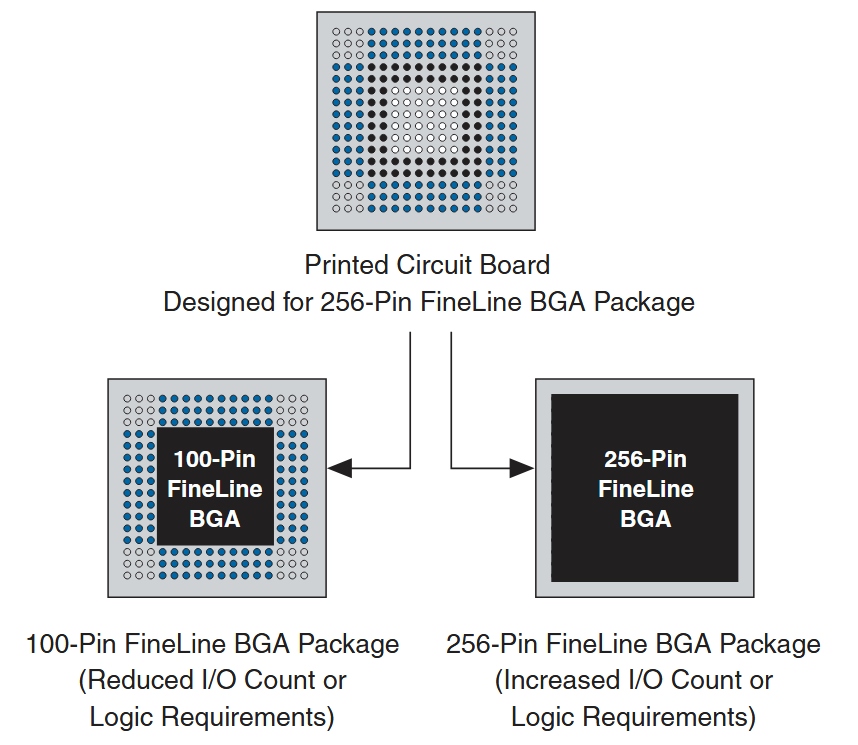

EPF6016BC256-2 के लिए एक हीफ्रेम पिन-आउट उदाहरण दिखाता है कि 256-पिन फिनलाइन BGA पैकेज के लिए डिज़ाइन किया गया एक प्रिंटेड सर्किट बोर्ड भी 100-पिन संस्करण का समर्थन कर सकता है।यह लचीला डिज़ाइन आपको अलग -अलग I/O या लॉजिक जरूरतों वाले उपकरणों के लिए एक ही बोर्ड लेआउट का उपयोग करने की अनुमति देता है।यदि आपकी परियोजना में कम इनपुट/आउटपुट या लॉजिक आवश्यकताएं हैं, तो आप 100-पिन बीजीए पैकेज स्थापित कर सकते हैं।यदि आपको अधिक कार्यक्षमता की आवश्यकता है, तो आप पीसीबी को फिर से डिज़ाइन किए बिना 256-पिन संस्करण पर स्विच कर सकते हैं।यह उन्नयन या परिवर्तन को आसान बनाता है, डिजाइन समय को कम करने में मदद करता है, और EPF6016BC256-2 का उपयोग करके कुशल उत्पाद विकास का समर्थन करता है।

EPF6016BC256-2 CAD मॉडल

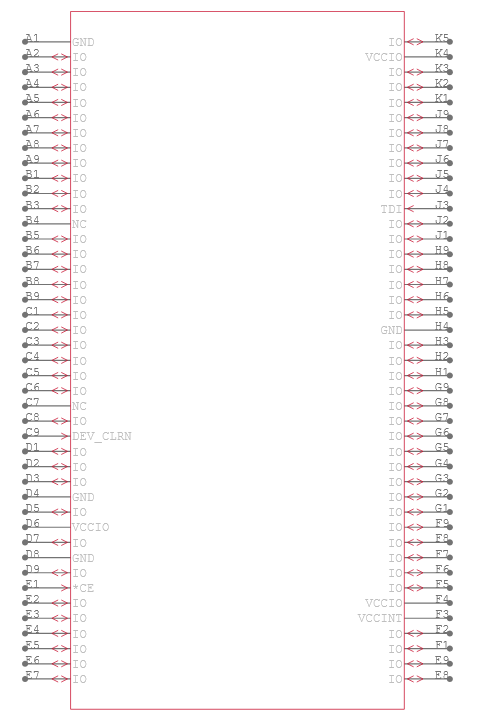

EPF6016BC256-2 प्रतीक

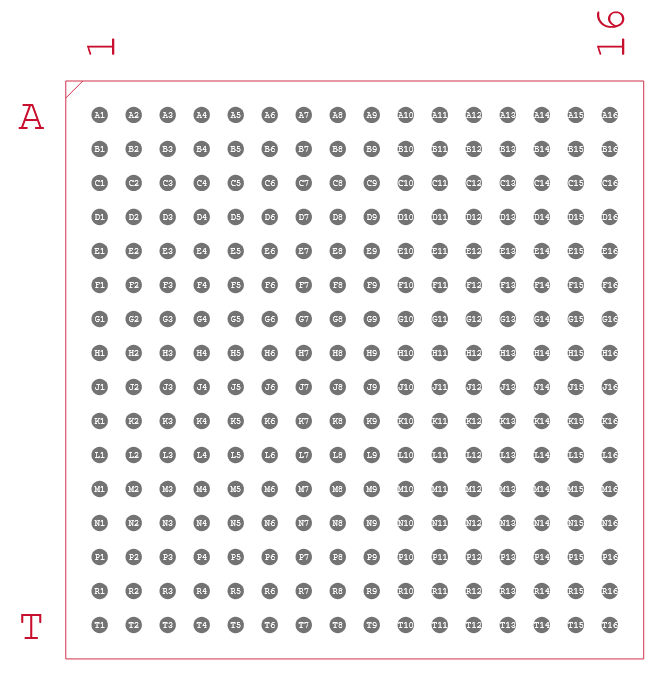

EPF6016BC256-2 पदचिह्न

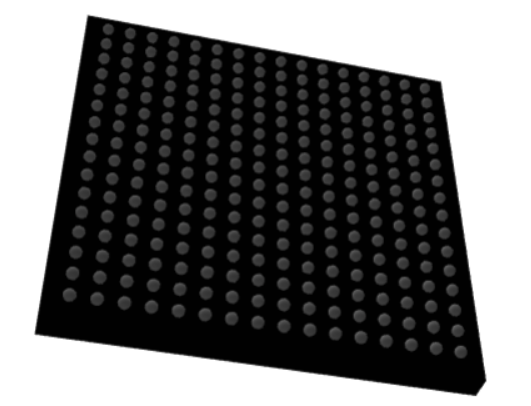

EPF6016BC256-2 3D मॉडल

EPF6016BC256-2 की विशेषताएं

कम लागत और तेज़ प्रोटोटाइप

EPF6016BC256-2 आपको गेट सरणियों को बदलने के लिए एक बजट के अनुकूल तरीका देता है और आपको परीक्षण या विकास के दौरान अपने डिजाइन को जल्दी से अपडेट करने देता है।

कुशल वास्तुकला

यह एक रजिस्टर-समृद्ध, LUT- आधारित Optiflex® डिज़ाइन का उपयोग करता है, जो गति और लचीलेपन को ध्यान में रखते हुए चिप क्षेत्र का सबसे अधिक उपयोग करता है।

लचीला द्वार सीमा

आपको 5,000 से 24,000 विशिष्ट गेट मिलते हैं, जो आपको छोटे और मध्यम तर्क दोनों डिजाइनों के लिए विकल्प देते हैं।

अंतर्निहित घड़ी वितरण

एक कम-तिरछी घड़ी का पेड़ आपको अपने डिजाइन में आसानी से समय का प्रबंधन करने में मदद करता है।

शिपिंग से पहले पूरी तरह से परीक्षण किया गया

प्रत्येक डिवाइस का परीक्षण 100% कार्यात्मक रूप से किया जाता है, इसलिए आपको परीक्षण वैक्टर या स्कैन चेन से निपटने की आवश्यकता नहीं है।

इन-सर्किट पुनर्संरचना

आप बाहरी कॉन्फ़िगरेशन डिवाइस या इंटेलिजेंट कंट्रोलर का उपयोग करके चल रहे चिप को रिप्रोग्राम कर सकते हैं।

पीसीआई संगतता

5.0-V संस्करण PCI स्थानीय बस विनिर्देश संशोधन 2.2 के साथ काम करता है, जो इसे मानक इंटरफेस के लिए तैयार करता है।

JTAG सीमा

IEEE STD के बाद अंतर्निहित JTAG परीक्षण तर्क के साथ आता है।1149.1-1990, और यह आपके तर्क स्थान का उपयोग नहीं करता है।

मल्टीवोल्ट I/o सपोर्ट

विभिन्न वोल्टेज स्तरों पर काम करता है, इसलिए आप आसानी से सिस्टम को पुल कर सकते हैं।

कम बिजली का उपयोग

यह स्टैंडबाय मोड में 0.5 एमए से कम का उपयोग करता है, जिससे आपको कम गतिविधि राज्यों में बिजली बचाने में मदद मिलती है।

हॉट-सॉकेटिंग सपोर्ट

3.3-V संस्करण हॉट-सॉकेटिंग का समर्थन करता है, इसलिए इसे बिजली बंद किए बिना जोड़ा या हटाया जा सकता है।

उन्नत I/O पिन सुविधाएँ

प्रत्येक पिन में त्रि-राज्य नियंत्रण, प्रोग्राम करने योग्य स्लीव दर और रजिस्टर से I/O तक त्वरित आउटपुट होता है।

तेज और पूर्वानुमान योग्य मार्ग

FastTrack® इंटरकनेक्ट के साथ, आपको स्थिर और फास्ट रूटिंग देरी मिलती है।

अंतर्निहित कैरी और कैस्केड चेन

अंकगणित और तर्क कार्य डिजाइन सॉफ्टवेयर द्वारा प्रबंधित समर्पित श्रृंखलाओं के लिए तेजी से धन्यवाद चलाते हैं।

आंतरिक त्रि-राज्य अनुकरण

आसानी से अपने तर्क के अंदर आंतरिक त्रि-राज्य बसों का अनुकरण करें।

वैश्विक संकेत पथ

चार वैश्विक पथ कम तिरछा सुनिश्चित करने के लिए घड़ी, स्पष्ट, पूर्व निर्धारित या तर्क संकेतों के लिए उपलब्ध हैं।

सॉफ्टवेयर और उपकरण संगतता

Windows, Sun Sparcstations और HP सिस्टम के लिए Altera के डिज़ाइन सॉफ्टवेयर के साथ काम करता है, आसान जगह-और-रूट टूल की पेशकश करता है।

कई पैकेजिंग विकल्प

TQFP, PQFP, और FineLine BGA प्रारूपों सहित 100 से 256 पिन चुनें, फ्लेक्स 6000 परिवार में पिन-संगतता के साथ।

व्यापक डिजाइन उपकरण समर्थन

EDIF, LPM, Verilog, VHDL का समर्थन करता है, और Synopsys, ताल, मेंटर ग्राफिक्स, और बहुत कुछ से शीर्ष EDA टूल के साथ लिंक।

EPF6016BC256-2 तकनीकी विनिर्देश

उत्पाद गुण	मान बताइए
उत्पादक	इंटेल
वोल्टेज - आपूर्ति	4.75V ~ 5.25V
पैकेज / मामला	256-एलबीजीए
आपूर्तिकर्ता युक्ति पैकेज	256-बीजीए (27x27)
पैकेज प्रकार	ट्रे
शृंखला	फ्लेक्स 6000
परिचालन तापमान	0 ° C ~ 85 ° C (TJ)
तर्क तत्वों की संख्या	1320
लैब्स/सीएलबी की संख्या	132
I/O पिन की संख्या	204
गेट्स की संख्या	16,000
माउन्टिंग का प्रकार	सतह पर्वत
आधार उत्पाद संख्या	EPF6016

EPF6016BC256-2 ऑप्टिफ्लेक्स आर्किटेक्चर ब्लॉक आरेख

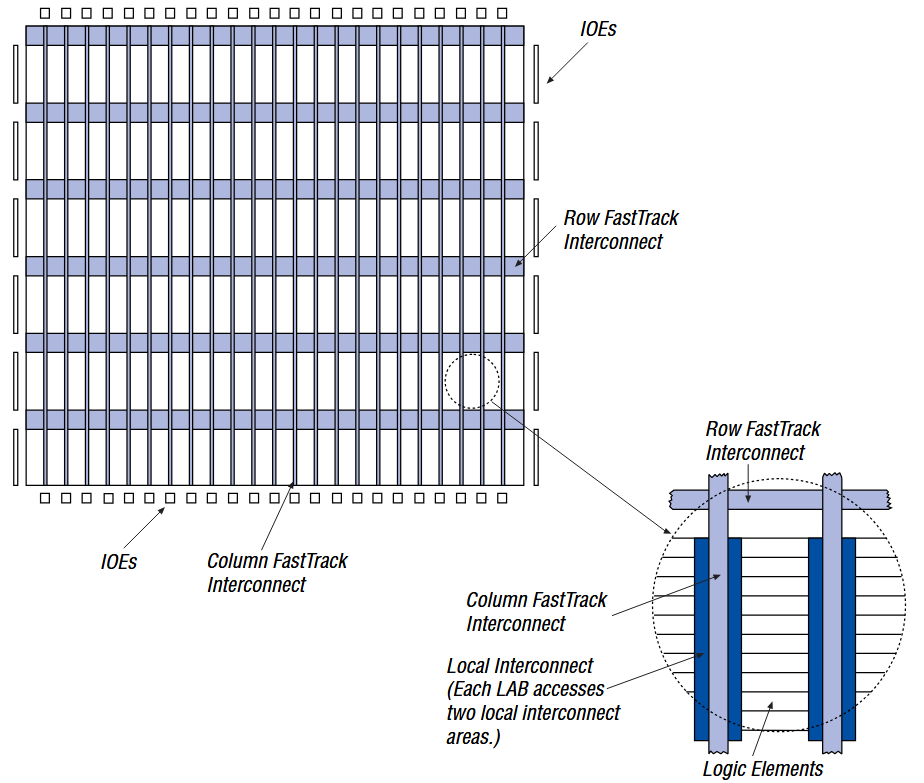

EPF6016BC256-2 के लिए ऑप्टिफ्लेक्स आर्किटेक्चर ब्लॉक आरेख से पता चलता है कि कैसे तर्क तत्व इंटरकनेक्ट्स के स्मार्ट नेटवर्क का उपयोग करके जुड़े हुए हैं।लेआउट में क्षैतिज (पंक्ति) और ऊर्ध्वाधर (कॉलम) फास्टट्रैक इंटरकनेक्ट्स शामिल हैं, जो संकेतों को चिप में जल्दी और सुचारू रूप से स्थानांतरित करने में मदद करते हैं।प्रत्येक लॉजिक सरणी ब्लॉक (LAB) स्थानीय इंटरकनेक्ट्स के माध्यम से पास के रूटिंग से जुड़ता है, जिससे तेज और लचीला डेटा पथ की अनुमति मिलती है।चिप को बाहरी प्रणालियों से जोड़ने के लिए I/O तत्वों (IOES) को किनारों के चारों ओर रखा गया है।यह संरचना विभिन्न तर्क कार्यों के लिए अच्छे प्रदर्शन और आसान रूटिंग की अनुमति देते हुए डिजाइन क्षेत्र को कॉम्पैक्ट रखती है, जिससे EPF6016BC256-2 कई डिजिटल डिजाइनों के लिए एक विश्वसनीय विकल्प बन जाता है।

EPF6016BC256-2 की एसी परीक्षण की स्थिति

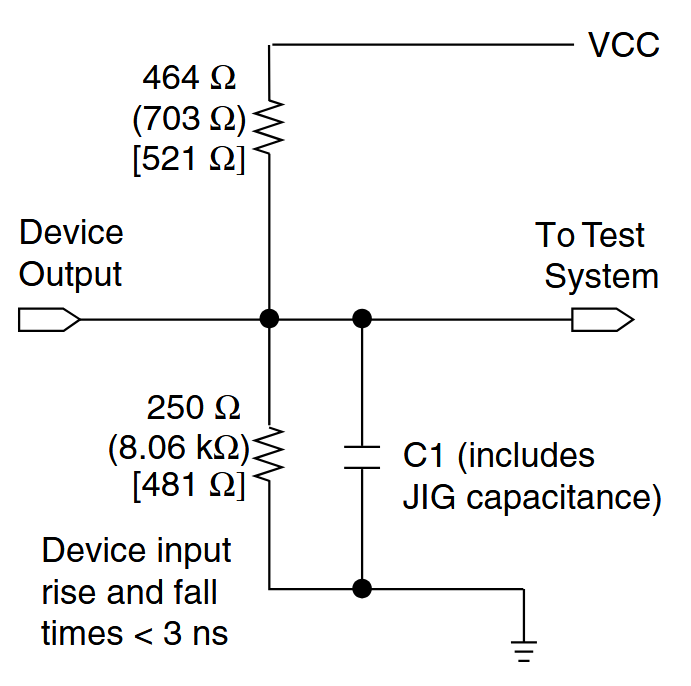

EPF6016BC256-2 के लिए AC परीक्षण की स्थिति बिजली की आपूर्ति संक्रमणों और आउटपुट स्विचिंग शोर से हस्तक्षेप को कम करके सटीक माप सुनिश्चित करने के लिए डिज़ाइन की गई है।आरेख एक विशिष्ट सेटअप दिखाता है जहां डिवाइस आउटपुट प्रतिरोधकों और एक संधारित्र (C1) से जुड़ा होता है जिसमें परीक्षण जिग कैपेसिटेंस शामिल होता है।ये घटक वास्तविक ऑपरेटिंग स्थितियों को अनुकरण करने में मदद करते हैं।झूठी रीडिंग से बचने के लिए, कई आउटपुट एक ही समय में स्विच नहीं करना चाहिए।आउटपुट संक्रमण के कारण होने वाले फास्ट करंट स्पाइक्स अवांछित शोर पैदा कर सकते हैं यदि वे डिवाइस और सिस्टम ग्राउंड के बीच इंडक्शन से गुजरते हैं।परीक्षण में 5.0 V, 3.3 V, और 2.5 V उपकरणों के लिए विशिष्ट रोकनेवाला मान शामिल हैं, डिवाइस इनपुट वृद्धि और 3 नैनोसेकंड के नीचे रखे गए समय के साथ।यह सेटअप वास्तविक सर्किट स्थितियों में EPF6016BC256-2 के समय और प्रदर्शन की जाँच करते समय क्लीनर और अधिक सुसंगत परीक्षण परिणाम सुनिश्चित करने में मदद करता है।

EPF6016BC256-2 के अनुप्रयोग

औद्योगिक स्वचालन और नियंत्रण

EPF6016BC256-2 फैक्ट्री ऑटोमेशन और प्रोसेस कंट्रोल के लिए उपयोग की जाने वाली मशीनों में अच्छी तरह से काम करता है।आप आसानी से प्रोग्रामिंग सिस्टम की जरूरतों को पूरा करने के लिए लॉजिक को प्रोग्राम या अपडेट कर सकते हैं, जिससे यह मोटर कंट्रोल, सेंसर और डेटा कलेक्शन जैसे कार्यों के लिए उपयोगी हो सकता है।

दूरसंचार और नेटवर्किंग

यह डिवाइस टेलीकॉम सिस्टम और नेटवर्क उपकरणों के लिए एक अच्छा फिट है।यह सिग्नल प्रवाह, समय और स्विचिंग को प्रबंधित करने में मदद करता है।इसका तेज तर्क और विश्वसनीय रूटिंग जुड़े उपकरणों के बीच चिकनी डेटा संचार का समर्थन करता है।

चिकित्सा उपकरण

इसके कम बिजली के उपयोग और कॉम्पैक्ट आकार के कारण, आप इस चिप का उपयोग चिकित्सा उपकरणों और निगरानी उपकरणों में कर सकते हैं।यह डिज़ाइन को सरल और कुशल रखते हुए सिग्नल प्रोसेसिंग और कंट्रोल फ़ंक्शंस में मदद करता है।

मोटर वाहन इलेक्ट्रॉनिक्स

आप इस चिप का उपयोग कार के विभिन्न हिस्सों में कर सकते हैं, जैसे डैशबोर्ड, नियंत्रण इकाइयाँ और सुरक्षा प्रणाली।यह लॉजिक कार्यों को जल्दी से संभालता है और थोड़ा स्टैंडबाय पावर का उपयोग करता है, जिससे यह आधुनिक वाहन इलेक्ट्रॉनिक्स के लिए उपयोगी होता है।

उपभोक्ता इलेक्ट्रॉनिक्स

स्मार्ट टीवी से लेकर छोटे होम गैजेट्स तक, यह डिवाइस लचीले और फास्ट लॉजिक सिस्टम बनाने में मदद करता है।इसकी पुनरावृत्ति करने की क्षमता उत्पाद विकास या भविष्य के उन्नयन के दौरान अपडेट को भी आसान बनाती है।

सैनिक और एयरोस्पेस प्रणालियाँ

इस चिप का उपयोग रक्षा और एयरोस्पेस उपकरणों में भी किया जाता है जहां प्रदर्शन और निर्भरता की आवश्यकता होती है।पुन: कॉन्फ़िगर करने की इसकी क्षमता हार्डवेयर को बदलने के बिना विभिन्न मिशन की जरूरतों के अनुकूल होने में मदद करती है।

EPF6016BC256-2 का लाभ और नुकसान

लाभ

• पुनर्निर्माण योग्य और लचीला हार्डवेयर प्लेटफ़ॉर्म अपडेट और परिवर्तन आसान बनाता है

• उच्च तर्क घनत्व एक छोटे स्थान में अधिक जटिल डिजाइनों की अनुमति देता है

• तेजी से विकास समय-से-बाजार को कम करने और समग्र परियोजना लागत को कम करने में मदद करता है

• हार्डवेयर की जगह के बिना नए डिजाइन की जरूरतों के अनुकूल हो सकते हैं

नुकसान

• इन-सर्किट रिप्रोग्रामिंग के लिए बाहरी कॉन्फ़िगरेशन डिवाइस की आवश्यकता होती है

• अपनी सुविधाओं का पूरी तरह से उपयोग करने के लिए विशिष्ट डिजाइन टूल और ज्ञान की आवश्यकता हो सकती है

• नए FPGA परिवारों की तुलना में पुराने वोल्टेज मानकों तक सीमित

EPF6016BC256-2 विकल्प

भाग संख्या	उत्पादक	प्रमुख विशेषताऐं	केस/नोट्स का उपयोग करें
EPF6016ATC144-3	इंटेल	एक ही तर्क के साथ 3V से 3.6V पर संचालित होता है और BC256-2 के रूप में गेट काउंट।इसमें 117 I/O पिन हैं और एक कॉम्पैक्ट में आता है 144-LQFP पैकेज।	अंतरिक्ष-विवश डिजाइन के लिए महान या इसकी कम वोल्टेज रेंज और छोटे के कारण बैटरी से चलने वाले एप्लिकेशन पदचिह्न।
EPF6016QC240-2N	इंटेल	199 के साथ एक ही तर्क और गेट चश्मा साझा करता है मैं/ओएस।एक 240-BFQFP में पैक किया गया है और सतह माउंट तकनीक का भी उपयोग करता है।	संतुलन की आवश्यकता वाले डिजाइनों के लिए उपयुक्त पिन काउंट और बोर्ड क्षेत्र के बीच।विरासत के लिए मानक 5V ऑपरेशन प्रदान करता है सिस्टम संगतता।
EPF6016QC240-2	इंटेल	विद्युत और में QC240-2N ​​के लिए समान है 199 I/OS और 5V ऑपरेशन सहित भौतिक चश्मे।240-BFQFP में पैक किया गया।	उत्पादन परिदृश्यों के लिए सबसे अच्छा वैकल्पिक की आवश्यकता है सुसंगत चश्मे के साथ सोर्सिंग।5V तर्क का उपयोग करने वाले सिस्टम के लिए आदर्श और मिड-रेंज I/O काउंट।

इंटेल के बारे में

इंटेल EPF6016BC256-2 के निर्माता हैं, जो कि फ्लेक्स 6000 परिवार के मूल डेवलपर, Altera के अधिग्रहण के बाद है।इंटेल प्रोग्रामेबल लॉजिक डिवाइसों का समर्थन और सुधार करना जारी रखता है जो डिजाइनरों को लचीले, लागत-अनुकूल सिस्टम बनाने में मदद करते हैं।नवाचार और गुणवत्ता में एक मजबूत पृष्ठभूमि के साथ, इंटेल उपकरण और सहायता प्रदान करता है जो अनुप्रयोगों की एक विस्तृत श्रृंखला पर काम करने वाले इंजीनियरों के लिए विकास को आसान बनाता है।आप विश्वसनीय प्रदर्शन और दीर्घकालिक उत्पाद उपलब्धता के लिए इंटेल पर भरोसा कर सकते हैं।

निष्कर्ष

EPF6016BC256-2 एक ठोस विकल्प के रूप में बाहर खड़ा है जब आपको अपने तर्क डिजाइनों में लचीलेपन, गति और लागत बचत की आवश्यकता होती है।यह reprogrammable सुविधाएँ, अच्छा प्रदर्शन प्रदान करता है, और लोकप्रिय डिजाइन उपकरण और भाषाओं का समर्थन करता है।अंतर्निहित घड़ी वितरण, कम बिजली के उपयोग और व्यापक अनुप्रयोग समर्थन के साथ, यह कई परियोजनाओं के लिए अच्छी तरह से अनुकूल है।आप इसे औद्योगिक प्रणालियों से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक हर चीज में उपयोग कर सकते हैं।पुराने और वर्तमान इंटरफेस के साथ इसकी संगतता इसके मूल्य में जोड़ती है।कुल मिलाकर, यह डिजिटल सिस्टम बनाने वाले किसी भी व्यक्ति के लिए एक व्यावहारिक समाधान है जिसे विश्वसनीयता और अनुकूलनशीलता दोनों की आवश्यकता है।
