फाइबर-ऑप्टिक कनेक्टर: एससी बनाम एलसी

फाइबर ऑप्टिक कनेक्टर सटीकता के साथ फाइबर में शामिल होकर केबलों के माध्यम से सुचारू रूप से बहते हुए प्रकाश संकेतों को बनाए रखते हैं।इस लेख में, आप सीखेंगे कि कनेक्टर क्या करते हैं, वे भाग जो उन्हें काम करते हैं, और एससी और एलसी कनेक्टर संरचना, आकार और उपयोग में कैसे तुलना करते हैं।आप उनके एप्लिकेशन, फायदे, नुकसान, और अपने सेटअप के लिए सही एक का चयन कैसे करें।

सूची

1। फाइबर ऑप्टिक कनेक्टर अवलोकन

2। एससी और एलसी कनेक्टर

3। एससी और एलसी कनेक्टर्स के अनुप्रयोग

4। एससी और एलसी कनेक्टर्स की तकनीकी तुलना

5। एससी और एलसी कनेक्टर्स के लाभ और नुकसान

6। एलसी और एससी के बीच चयन

7। निष्कर्ष

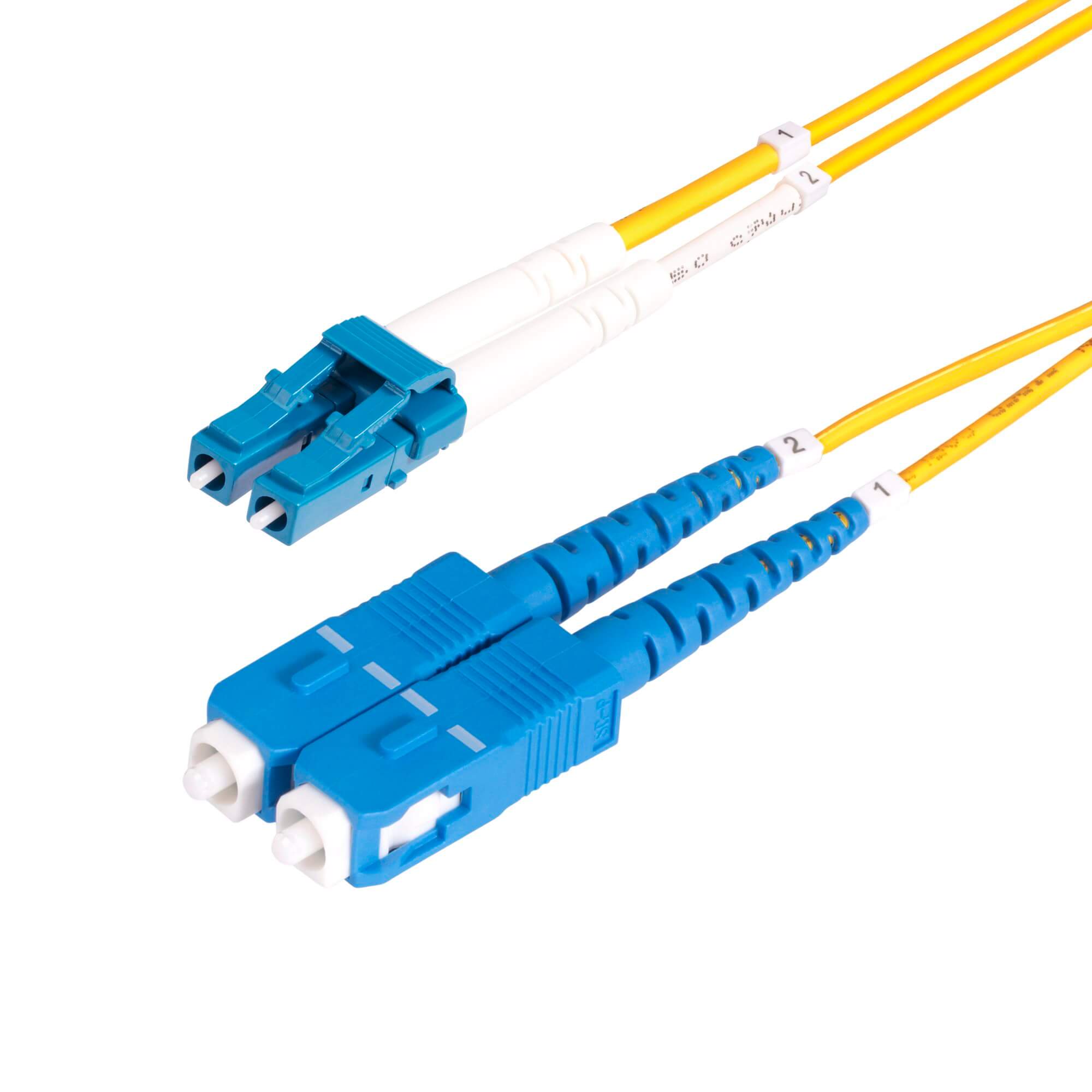

LC and SC Fiber Connectors

चित्रा 1। एलसी और एससी फाइबर कनेक्टर

फाइबर ऑप्टिक कनेक्टर अवलोकन

फाइबर ऑप्टिक कनेक्टर दो ऑप्टिकल फाइबर में शामिल होने या फाइबर को नेटवर्क उपकरण से कनेक्ट करने के लिए उपयोग किए जाने वाले उपकरण हैं, यह सुनिश्चित करते हुए कि प्रकाश संकेत न्यूनतम नुकसान के साथ गुजरते हैं।उनकी भूमिका फाइबर को स्थिर रखने और सटीक रूप से गठबंधन करने के लिए है ताकि प्रकाश एक फाइबर से दूसरे में सुचारू रूप से जारी रहे।

एक कनेक्टर का प्रदर्शन इस बात पर निर्भर करता है कि यह फाइबर कोर के बीच संरेखण और संपर्क को कितनी अच्छी तरह से नियंत्रित करता है।यहां तक कि एक छोटा सा मिसलिग्न्मेंट या गैप सम्मिलन हानि (प्रेषित प्रकाश में एक गिरावट) का कारण बन सकता है या रिटर्न लॉस (फाइबर में वापस प्रतिबिंबित होता है) को बढ़ाता है।इन प्रभावों को कम करने के लिए, कनेक्टर डिजाइन सख्त उद्योग मानकों का पालन करते हैं जो आयाम, सहिष्णुता और सतह की गुणवत्ता को निर्दिष्ट करते हैं।

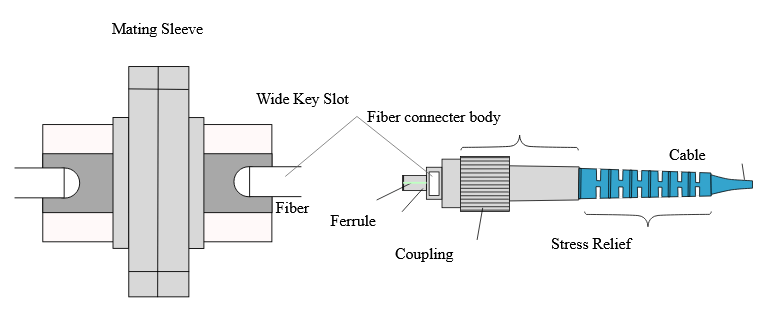

Structure of a Fiber Optic Connector

चित्रा 2। एक फाइबर ऑप्टिक कनेक्टर की संरचना

एससी और एलसी कनेक्टर

एससी और एलसी कनेक्टर फाइबर ऑप्टिक संचार प्रणालियों में सबसे व्यापक रूप से अपनाए गए प्रकारों में से दो हैं।जबकि दोनों को फाइबर को संरेखित करने और सिग्नल लॉस को कम करने के लिए डिज़ाइन किया गया है, वे आकार, डिजाइन और स्थायित्व में भिन्न होते हैं, जो प्रभावित करता है कि प्रत्येक प्रकार सबसे प्रभावी है।

एससी कनेक्टर

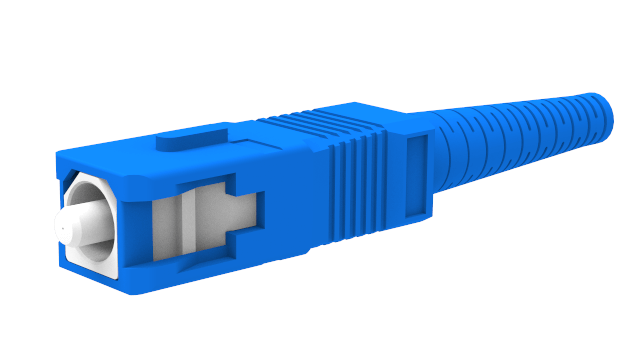

SC Connector

चित्रा 3। एससी कनेक्टर

एससी कनेक्टर, या मानक कनेक्टर, 1980 के दशक के मध्य में एनटीटी द्वारा पेश किया गया था और व्यापक उपयोग प्राप्त करने के लिए पहले फाइबर ऑप्टिक कनेक्टर्स में से एक बन गया।सब्सक्राइबर कनेक्टर या स्टिक-एंड-क्लिक कनेक्टर के रूप में भी जाना जाता है, इसमें एक आयताकार प्रोफ़ाइल है और इसे इसके सीधे डिजाइन के लिए मान्यता प्राप्त है।इसमें एक 2.5 मिमी सिरेमिक फेरुरे शामिल है जो सटीक फाइबर संरेखण सुनिश्चित करता है, एक पुश-पुल लैचिंग तंत्र द्वारा समर्थित है जो सरल सम्मिलन और हटाने की अनुमति देता है।कनेक्टर 1000 संभोग चक्रों का सामना कर सकता है, जिससे यह अनुप्रयोगों के लिए उपयुक्त हो जाता है, जिसमें लगातार हैंडलिंग की आवश्यकता होती है।इसका सम्मिलन हानि आमतौर पर 0.25 से 0.5 डीबी तक होती है, जो इसे दूरसंचार और डेटा संचार प्रणालियों दोनों में मज़बूती से प्रदर्शन करने की अनुमति देती है।

एलसी कनेक्टर

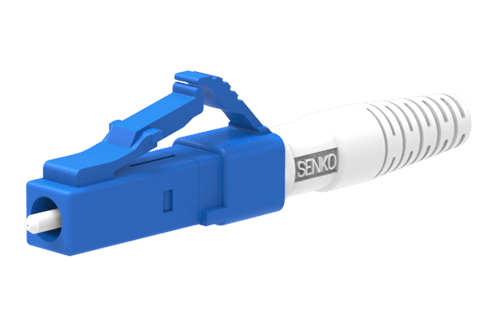

LC Connector

चित्रा 4। एलसी कनेक्टर

एलसी कनेक्टर, या ल्यूसेंट कनेक्टर, 2000 के दशक की शुरुआत में ल्यूसेंट टेक्नोलॉजीज द्वारा उच्च-घनत्व वाले वातावरण में अधिक कॉम्पैक्ट फाइबर कनेक्शन की आवश्यकता को पूरा करने के लिए पेश किया गया था।इसकी सबसे उल्लेखनीय विशेषता एक 1.25 मिमी सिरेमिक फेरुरे, एससी फेरुरे का आधा आकार है, जो पैच पैनल और उपकरणों में अधिक से अधिक पोर्ट घनत्व की अनुमति देता है।एक पुश-पुल कुंडी के बजाय, यह एक कुंडी लॉकिंग सिस्टम का उपयोग करता है जो कनेक्शन को सुरक्षित रूप से जगह में रखता है।एलसी कनेक्टर 500 संभोग चक्रों का समर्थन करता है, जो एससी से कम है, लेकिन यह 0.25 से 0.5 डीबी के समान सम्मिलन हानि सीमा को प्राप्त करता है।इसका कॉम्पैक्ट आकार और विश्वसनीय प्रदर्शन इसे विशेष रूप से भीड़ -भाड़ वाली स्थापनाओं जैसे डेटा सेंटर और दूरसंचार रैक के लिए अनुकूल बनाता है जहां अंतरिक्ष दक्षता एक प्राथमिकता है।

एससी और एलसी कनेक्टर दोनों सम्मिलन हानि के संदर्भ में समान ऑप्टिकल प्रदर्शन प्रदान करते हैं।हालांकि, उनके मतभेद उनकी व्यावहारिक भूमिकाओं को परिभाषित करते हैं।एससी कनेक्टर बड़ा, अधिक टिकाऊ है, और सामान्य-उद्देश्य उपयोग के लिए पसंद किया जाता है जहां स्थान एक बाधा नहीं है।इसके विपरीत, एलसी कनेक्टर छोटा है, उच्च घनत्व कॉन्फ़िगरेशन के लिए डिज़ाइन किया गया है, और आधुनिक नेटवर्क वातावरण में इष्ट है जहां अधिकतम स्थान एक महत्वपूर्ण आवश्यकता है।

एससी और एलसी कनेक्टर्स के अनुप्रयोग

एससी कनेक्टर अनुप्रयोग

• डेटाकॉम और दूरसंचार नेटवर्क

• इंटरनेट और केबल टेलीविजन सिस्टम

• विभिन्न नेटवर्क प्रकारों को जोड़ने के लिए मीडिया कन्वर्टर्स

• निष्क्रिय ऑप्टिकल नेटवर्क जैसे कि FTTX और EPON

• पीसी, वाई-फाई राउटर और गेमिंग कंसोल के साथ सामान्य-उद्देश्य कनेक्शन

• ऑप्टिकल वितरण फ्रेम और केंद्रीय कार्यालय नेटवर्किंग अलमारियाँ

• फाइबर-टू-द-होम (FTTH) सब्सक्राइबर इंस्टॉलेशन

• कम बैक रिफ्लेक्शन के लिए एससी/एपीसी का उपयोग करके लॉन्ग-हॉल सिस्टम और डब्ल्यूडीएम नेटवर्क

• एससी और अन्य कनेक्टर प्रकारों के बीच परिवर्तित करने के लिए हाइब्रिड एडाप्टर सिस्टम

एलसी कनेक्टर अनुप्रयोग

• उच्च घनत्व पैच पैनल और डेटा केंद्र

• दूरसंचार उपकरण

• SFP, SFP+, QSFP+, और QSFP28 ट्रांससेवर्स

• पीछे की दीवार (BTW) प्रतिष्ठान जहां स्थान सीमित है

• एंटरप्राइज लैंस और कैंपस बैकबोन में डुप्लेक्स कनेक्शन

• क्लाउड और बड़े पैमाने पर डेटा सेंटर इन्फ्रास्ट्रक्चर

• औद्योगिक और चिकित्सा प्रणाली को कॉम्पैक्ट और विश्वसनीय फाइबर लिंक की आवश्यकता होती है

• जटिल फाइबर केबलिंग सिस्टम में ध्रुवीयता-चेंजेबल एलसी कनेक्टर

एससी और एलसी कनेक्टरों की तकनीकी तुलना

विशेषता	अनुसूचित जाति योजक	नियंत्रण रेखा योजक
फेरुले आकार	2.5 मिमी सिरेमिक	1.25 मिमी सिरेमिक
युग्मन तंत्र	पुश-पुल की कुंडी	कुंडी तालाबंदी
स्थायित्व (संभोग चक्र)	लगभग 1000 या अधिक	लगभग 500 से 1000 (आमतौर पर 500)
लागत (रिश्तेदार)	कम, अधिक लागत प्रभावी	सटीक विनिर्माण के कारण उच्चतर
निविष्ट वस्तु का नुकसान	आम तौर पर ≤ 0.3 डीबी, अक्सर 0.25–0.5 डीबी रेंज में	आम तौर पर ≤ 0.3 डीबी, अक्सर 0.25–0.5 डीबी रेंज में
वापसी हानि / प्रतिबिंब प्रदर्शन	प्रतिभा संस्करण of 50 डीबी, एपीसी संस्करण, 60 डीबी	प्रतिभा संस्करण of 50 डीबी, एपीसी संस्करण, 60 डीबी
IEC / इंटरफ़ेस मानक	IEC 61754-20	IEC 61754-4
विशिष्ट अनुप्रयोग / उपयोग केस	पीसी, राउटर, विरासत प्रणाली, फाइबर-टू-द-होम, टेलीकॉम डिस्ट्रीब्यूशन और सेंट्रल ऑफिस सिस्टम	उच्च घनत्व दूरसंचार, डेटा केंद्र, एसएफपी/एसएफपी+ और QSFP ट्रांसीवर्स, कॉम्पैक्ट रैक और सीमित-स्थान वातावरण
पर्यावरण / भौतिक कारक	बड़ा आवास इसे और अधिक मजबूत बनाता है मांग की शर्तें	छोटा और अधिक नाजुक, लेकिन बहुत कुछ अनुमति देता है उच्चतर बंदरगाह घनत्व
प्रवृत्ति / बाजार गोद लेना	अभी भी विरासत नेटवर्क और कुछ में आम है दूरसंचार प्रणाली	आधुनिक डेटा में मानक बढ़ रहा है केंद्र और नए प्रतिष्ठान

SC और LC कनेक्टर्स के लाभ और नुकसान

कनेक्टर प्रकार	लाभ	नुकसान
एससी कनेक्टर	सरल डिजाइन और उपयोग करने में आसान	बड़े फेरुरे (2.5 मिमी) को अधिक स्थान की आवश्यकता होती है
	1000 संभोग चक्र के साथ टिकाऊ	उच्च घनत्व वातावरण के लिए उपयुक्त नहीं है
	परिपक्व प्रौद्योगिकी के कारण लागत प्रभावी	एलसी कनेक्टर्स की तुलना में बल्कियर
	कम सम्मिलन हानि के साथ स्थिर प्रदर्शन	पुश-पुल टैब सुरक्षित नहीं होने पर डिस्कनेक्ट हो सकता है
	मौजूदा प्रणालियों के साथ व्यापक रूप से संगत
	इंजीनियरिंग प्लास्टिक के साथ बनाया गया है जो विरोध करता है ऑक्सीकरण और गर्मी
	के लिए त्वरित, उपकरण-मुक्त पुश-पुल तंत्र कनेक्शन
	एकल-मोड और मल्टीमोड के साथ संगत फाइबर
	कम सम्मिलन हानि और उच्च वापसी प्रदान करता है नुकसान
	Ftth, CATV और ऑप्टिकल में आम वितरण फ़्रेम्स
एलसी कनेक्टर	1.25 मिमी के साथ कॉम्पैक्ट आकार बचाता है अंतरिक्ष	कॉम्पैक्ट डिजाइन के कारण उच्च लागत
	डेटा केंद्रों में उच्च पोर्ट घनत्व का समर्थन करता है और दूरसंचार	लगभग 500 संभोग चक्रों का छोटा जीवनकाल
	सुरक्षित कुंडी तंत्र रोकता है डिस्कनेक्शन	अधिक नाजुक और सावधानीपूर्वक हैंडलिंग की आवश्यकता है
	एकल-मोड में मजबूत प्रदर्शन, लंबी दूरी के लिंक	तंग स्थानों में संभालने के लिए कठिन हो सकता है
	SFP, SFP+, QSFP+ और QSFP28 के लिए मानक मॉड्यूल	घने में हटाने के लिए उपकरण की आवश्यकता हो सकती है पैनलों
	क्लिप के साथ डुप्लेक्स या सिम्प्लेक्स में उपलब्ध है परिवर्तन
	एकल-मोड और मल्टीमोड दोनों के साथ काम करता है फाइबर
	लैन बैकबोन के लिए कॉम्पैक्ट आकार आदर्श और क्लाउड डेटा केंद्र
	औद्योगिक और चिकित्सा प्रणालियों में उपयोग किया जाता है जहां अंतरिक्ष सीमित है
	कम-प्रतिबिंब के लिए उपलब्ध एपीसी संस्करण ऑप्टिकल सिस्टम

एलसी और एससी के बीच चयन

एक फाइबर ऑप्टिक कनेक्टर का चयन नेटवर्क और पर्यावरण की आवश्यकताओं पर निर्भर करता है जहां इसका उपयोग किया जाएगा।एलसी कनेक्टर्स को आमतौर पर उच्च-घनत्व वाले इंस्टॉलेशन जैसे डेटा सेंटर या टेलीकॉम रैक में पसंद किया जाता है, जहां सेविंग स्पेस महत्वपूर्ण है।वे एसएफपी और एसएफपी+ ट्रांसीवर्स के लिए भी मानक हैं और व्यापक रूप से एकल-मोड फाइबर सिस्टम में उपयोग किए जाते हैं जिन्हें लंबी दूरी पर कम सिग्नल लॉस की आवश्यकता होती है।

• एलसी कनेक्टर-कॉम्पैक्ट, उच्च घनत्व वातावरण और लंबी दूरी के एकल-मोड लिंक के लिए सबसे उपयुक्त

• एससी कनेक्टर्स-सामान्य-उद्देश्य नेटवर्क के लिए व्यावहारिक, स्थायित्व और लागत-प्रभावशीलता की पेशकश करना

एससी कनेक्टर्स का उपयोग अक्सर घरों, कार्यालयों और छोटे नेटवर्क में किया जाता है, खासकर जहां अंतरिक्ष एक प्रमुख चिंता का विषय नहीं है।दोनों प्रकार का उपयोग करने वाली प्रणालियों में, एडेप्टर एससी और एलसी इंटरफेस के बीच परिवर्तित करने के लिए उपलब्ध हैं, जो विभिन्न सेटअपों में संगतता सुनिश्चित करते हैं।

निष्कर्ष

एससी और एलसी कनेक्टर दोनों मजबूत प्रदर्शन प्रदान करते हैं, लेकिन सबसे अच्छा विकल्प आपकी आवश्यकताओं पर निर्भर करता है।यदि आप कुछ टिकाऊ, लागत के अनुकूल चाहते हैं, और अंतरिक्ष के बारे में चिंता न करें, तो एससी कनेक्टर एक अच्छा विकल्प है।यदि आप डेटा सेंटर या कॉम्पैक्ट टेलीकॉम रैक के साथ काम कर रहे हैं, तो एलसी कनेक्टर बेहतर फिट हैं क्योंकि वे अंतरिक्ष को बचाते हैं और एक छोटे से क्षेत्र में अधिक कनेक्शन की अनुमति देते हैं।दोनों कम सिग्नल हानि और अच्छी स्थिरता प्रदान करते हैं, इसलिए यह आकार, घनत्व और स्थायित्व के लिए नीचे आता है।यह जानकर कि प्रत्येक प्रकार सबसे अच्छा काम करता है, आप उस कनेक्टर को चुन सकते हैं जो आपके नेटवर्क सेटअप को कुशल और विश्वसनीय बनाता है।

हमारे बारे में

ALLELCO LIMITED

Allelco एक अंतरराष्ट्रीय स्तर पर प्रसिद्ध वन-स्टॉप है हाइब्रिड इलेक्ट्रॉनिक घटकों की प्रोक्योरमेंट सर्विस वितरक, वैश्विक इलेक्ट्रॉनिक विनिर्माण और वितरण उद्योगों के लिए व्यापक घटक खरीद और आपूर्ति श्रृंखला सेवाएं प्रदान करने के लिए प्रतिबद्ध है, जिसमें वैश्विक शीर्ष 500 ओईएम कारखानों और स्वतंत्र दलालों सहित।
और पढो

त्वरित पूछताछ

कृपया एक जांच भेजें, हम तुरंत जवाब देंगे।

मात्रा

भाग संख्या
संपर्क नाम
कंपनी का नाम
ईमेल पता
टेलीफ़ोन
टिप्पणियाँ

अक्सर पूछे जाने वाले प्रश्नों [FAQ]

1। एलसी और एससी कनेक्टर्स के बीच मुख्य अंतर क्या है?

मुख्य अंतर आकार है।एलसी कनेक्टर एक छोटे 1.25 मिमी फेरुरे का उपयोग करते हैं, जो एक तंग स्थान में अधिक कनेक्शन की अनुमति देता है, जबकि एससी कनेक्टर्स एक बड़े 2.5 मिमी फेरुरे का उपयोग करते हैं, जिससे वे बड़े लेकिन अधिक टिकाऊ होते हैं।दोनों सिग्नल लॉस के मामले में समान प्रदर्शन देते हैं, लेकिन एलसी उच्च घनत्व वाले सेटअप के लिए बेहतर है।

2। घर के इंटरनेट सेटअप के लिए कौन सा कनेक्टर बेहतर है?

होम नेटवर्क के लिए, एससी कनेक्टर्स अक्सर अधिक व्यावहारिक होते हैं क्योंकि वे लागत प्रभावी, टिकाऊ होते हैं, और व्यापक रूप से फाइबर-टू-द-होम इंस्टॉलेशन में उपयोग किए जाते हैं।उन्हें संभालना और कनेक्ट करना आसान है, जो उन्हें आवासीय उपयोग के लिए एक सामान्य विकल्प बनाता है।

3। एलसी कनेक्टर्स का उपयोग डेटा केंद्रों में क्यों किया जाता है?

एलसी कनेक्टर छोटे होते हैं और अधिक बंदरगाहों को एकल पैच पैनल या रैक में फिट होने की अनुमति देते हैं।यह उन्हें उन डेटा केंद्रों के लिए एकदम सही बनाता है जहां स्थान की बचत करना महत्वपूर्ण है।वे एसएफपी और क्यूएसएफपी जैसे ट्रांससीवर्स के लिए भी मानक हैं, जो व्यापक रूप से सर्वर और दूरसंचार उपकरणों में उपयोग किए जाते हैं।

4। क्या एलसी और एससी कनेक्टर्स में एक ही सिग्नल प्रदर्शन है?

हां, दोनों कनेक्टर्स में आमतौर पर समान सम्मिलन हानि सीमा होती है, जो लगभग 0.25 से 0.5 डीबी होती है।वे UPC और APC संस्करणों के साथ उच्च वापसी हानि भी प्रदान करते हैं।उनके बीच की पसंद सिग्नल गुणवत्ता के बजाय आकार, स्थायित्व और अनुप्रयोग के बारे में अधिक है।

5। क्या मैं एक सिस्टम में एलसी और एससी कनेक्टर्स का एक साथ उपयोग कर सकता हूं?

हां, आप हाइब्रिड एडेप्टर या पैच डोरियों का उपयोग करके उन्हें एक साथ उपयोग कर सकते हैं जो एलसी से एससी या इसके विपरीत में परिवर्तित हो जाते हैं।यह उन नेटवर्क में आम है जहां विभिन्न उपकरण विभिन्न कनेक्टर प्रकारों का समर्थन करते हैं।यह सभी हार्डवेयर को बदलने के बिना सिस्टम को संगत रखने में मदद करता है।
