डिजिटल मल्टीमीटर कैसे काम करता है?

डिजिटल मल्टीमीटर एक उपयोगी उपकरण है जिसका उपयोग आप वोल्टेज, करंट, प्रतिरोध और अन्य विद्युत मूल्यों को मापने के लिए करते हैं।इस गाइड में, आप सीखेंगे कि डीएमएम क्या है, इसके हिस्से क्या करते हैं और यह कैसे काम करता है।आप वोल्टेज और करंट को सुरक्षित रूप से मापने के लिए सरल चरण भी देखेंगे।सामान्य त्रुटियों से बचने में आपकी मदद के लिए, आपको सबसे अधिक बार होने वाली गलतियाँ और डिजिटल और एनालॉग मीटर के बीच एक स्पष्ट तुलना मिलेगी।

कैटलॉग

डिजिटल मल्टीमीटर के भाग

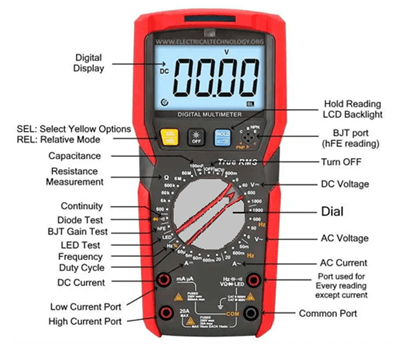

चित्र 1. डिजिटल मल्टीमीटर के भाग

डीएमएम में कई प्रमुख घटक होते हैं जो सटीक माप प्रदान करने के लिए एक साथ काम करते हैं

• डिजिटल डिस्प्ले - माप मान, इकाइयां और डीसी, एसी और बैटरी स्तर जैसे संकेतक दिखाता है

• एसईएल (पीला विकल्प चुनें) - पीले रंग में मुद्रित द्वितीयक कार्यों पर स्विच करता है

• आरईएल (सापेक्ष मोड) - परिवर्तनों की तुलना करने के लिए वर्तमान रीडिंग को संदर्भ के रूप में सेट करता है

• रीडिंग/एलसीडी बैकलाइट को दबाए रखें - प्रदर्शित मान को स्थिर करता है और बेहतर दृश्यता के लिए स्क्रीन बैकलाइट चालू करता है

• BJT पोर्ट (hFE रीडिंग) - द्विध्रुवी जंक्शन ट्रांजिस्टर पर ट्रांजिस्टर लाभ की जांच करने के लिए उपयोग किया जाता है

• बंद करें - मीटर को बिजली बंद करने और बैटरी जीवन बचाने के लिए सेट करता है

• डीसी वोल्टेज (V—) - बैटरी, बिजली आपूर्ति या सर्किट से सीधे वोल्टेज को मापता है

• एसी वोल्टेज (वी~) - आउटलेट या एसी सिस्टम से वैकल्पिक वोल्टेज को मापता है

• एसी करंट (ए~) - एक सर्किट में प्रत्यावर्ती धारा प्रवाह को मापता है

• निरंतरता - जाँचता है कि कोई सर्किट पूरा हो गया है या नहीं;रास्ता बंद होने पर बीप देता है

• डायोड परीक्षण - यह परीक्षण करता है कि डायोड ठीक से काम कर रहा है या नहीं और केवल एक दिशा में करंट की अनुमति देता है

• बीजेटी गेन टेस्ट - ट्रांजिस्टर प्रवर्धन (एचएफई) को मापता है

• एलईडी परीक्षण - एलईडी कार्यक्षमता और ध्रुवता की जांच करता है

• आवृत्ति (हर्ट्ज) - हर्ट्ज़ में सिग्नल आवृत्ति को मापता है

• कर्तव्य चक्र (%) - स्पंदित सिग्नल का चालू/बंद अनुपात दिखाता है

• कैपेसिटेंस (एफ) - कैपेसिटर मूल्यों को मापता है

• प्रतिरोध माप (Ω) - यह मापता है कि कोई घटक विद्युत प्रवाह का कितना प्रतिरोध करता है

• डीसी करंट (ए-) - निम्न या उच्च-करंट सर्किट में डायरेक्ट करंट को मापता है

• डायल (रोटरी चयनकर्ता स्विच) - माप फ़ंक्शन को चुनने के लिए मुख्य नियंत्रण का उपयोग किया जाता है

• लो करंट पोर्ट (mA/µA) - छोटे करंट को मापने के लिए इनपुट जैक

• हाई करंट पोर्ट (10ए/20ए) - बड़े करंट को सुरक्षित रूप से मापने के लिए इनपुट जैक

• कॉमन पोर्ट (COM) - ब्लैक प्रोब के लिए कनेक्शन बिंदु;सभी परीक्षणों में साझा किया गया

• करंट (VΩmA) को छोड़कर प्रत्येक रीडिंग के लिए पोर्ट - वोल्टेज, प्रतिरोध, निरंतरता, डायोड और आवृत्ति माप के लिए जैक का उपयोग किया जाता है

डिजिटल मल्टीमीटर कैसे काम करता है?

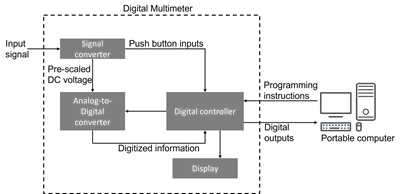

चित्र 2. डिजिटल मल्टीमीटर का कार्य सिद्धांत

एक डिजिटल मल्टीमीटर एक विद्युत संकेत को पढ़ने योग्य डिजिटल मान में परिवर्तित करके काम करता है, और चित्र इस प्रक्रिया को चरण दर चरण दिखाता है।माप सबसे पहले सिग्नल कनवर्टर से होकर गुजरता है, जो इनपुट को कंडीशन और तैयार करता है ताकि इसे सुरक्षित और सटीक रूप से संसाधित किया जा सके।

इसके बाद, वातानुकूलित सिग्नल एनालॉग-टू-डिजिटल कनवर्टर (एडीसी) में प्रवेश करता है, जहां यह एनालॉग मान से डिजिटल डेटा में परिवर्तित हो जाता है।इस डिजिटल जानकारी को फिर डिजिटल नियंत्रक द्वारा नियंत्रित किया जाता है, जो गणना करता है, माप को सीमित करता है, और यह सुनिश्चित करता है कि रीडिंग स्थिर और सटीक है।

प्रसंस्करण के बाद, अंतिम मूल्य डिस्प्ले पर भेजा जाता है, जहां माप को स्पष्ट संख्यात्मक रूप में देखा जा सकता है।कुछ उन्नत डिजिटल मल्टीमीटर संसाधित डेटा को लॉगिंग और विश्लेषण के लिए कंप्यूटर पर भी भेज सकते हैं।यह संपूर्ण प्रवाह (सिग्नल कनवर्टर से एडीसी तक, डिजिटल नियंत्रक और अंत में डिस्प्ले तक) बिल्कुल वही है जो चित्र दर्शाता है।

डिजिटल मल्टीमीटर से वोल्टेज कैसे मापें?

वोल्टेज मापना सरल है, लेकिन इसके लिए सही सेटिंग्स और सुरक्षित जांच प्लेसमेंट की आवश्यकता होती है:

1. मोड का चयन करें: बैटरी और डीसी सिस्टम के लिए डीसी वोल्टेज (वी⎓), या आउटलेट और एसी उपकरणों के लिए एसी वोल्टेज (वी∿) चुनें।यदि आपका मीटर ऑटो-रेंजिंग नहीं है तो अपेक्षित वोल्टेज से अधिक रेंज का उपयोग करें।

2. लीड कनेक्ट करें: ब्लैक लीड को COM में और लाल लीड को V/Ω जैक में डालें।करंट जैक में लगे लीड से कभी भी वोल्टेज न मापें।

3. जांच को रखें: काली जांच को जमीन या संदर्भ बिंदु पर और लाल जांच को उस बिंदु पर स्पर्श करें जहां वोल्टेज मापा जा रहा है।

4. डिस्प्ले पढ़ें: वोल्टेज मान, ध्रुवता और इकाइयों का निरीक्षण करें।यदि "ओएल" दिखाई देता है, तो उच्च श्रेणी पर स्विच करें।

5. सुरक्षित रूप से डिस्कनेक्ट करें: पहले लाल जांच हटाएं, उसके बाद काली जांच हटाएं।

डिजिटल मल्टीमीटर से करंट कैसे मापें?

करंट मापने में अधिक जोखिम होता है क्योंकि मीटर को सर्किट के साथ श्रृंखला में रखा जाना चाहिए:

1. मीटर की सीमा जानें: सही करंट जैक (mA/µA या 10A) का उपयोग करें।इन रेटिंग्स को पार करने से बचें.कुछ हाई-करंट जैक फ़्यूज़ नहीं हो सकते हैं।

2. बिजली बंद करें: परिवर्तन करने से पहले हमेशा सर्किट को डी-एनर्जेट करें।सुरक्षित, गैर-संपर्क वर्तमान माप के लिए क्लैंप मीटर का उपयोग करने पर विचार करें।

3. मीटर को श्रृंखला में डालें: माप बिंदु पर सर्किट को तोड़ें।मीटर को कनेक्ट करें ताकि उसमें करंट प्रवाहित हो, लाल लीड उपयुक्त करंट जैक पर, काला लीड COM पर।

4. रेंज चुनें: एसी या डीसी करंट मोड चुनें।ओवरलोड से बचने के लिए उच्चतम रेंज से शुरुआत करें।

5. शक्ति बहाल करें और मापें: सर्किट को फिर से सक्रिय करें और वर्तमान मान पढ़ें।यदि आपको असामान्य रीडिंग या अत्यधिक ताप दिखाई दे तो तुरंत रुकें।

6. सर्किट को सामान्य स्थिति में लौटाएँ: बिजली बंद करें, मीटर हटाएँ, और वायरिंग को फिर से कनेक्ट करें।

डिजिटल मल्टीमीटर का उपयोग करते समय सामान्य गलतियाँ

• गलत जैक का उपयोग करना: करंट जैक में जांच के साथ वोल्टेज मापना डीएमएम को नुकसान पहुंचाने के सबसे तेज़ तरीकों में से एक है।

• करंट को वोल्टेज की तरह समझना: करंट मोड में रहते हुए पावर स्रोत पर जांच रखने से शॉर्ट सर्किट बनता है

• सीएटी सुरक्षा रेटिंग को नजरअंदाज करना: उच्च-ऊर्जा प्रणालियों पर कम-रेटेड मीटर का उपयोग करने से आर्क दोष और विफलता का खतरा बढ़ जाता है

• सापेक्ष मोड को छोड़ना: मीटर को शून्य करना भूल जाने से सटीक माप के दौरान भ्रामक परिणाम हो सकते हैं

• लाइव सर्किट पर प्रतिरोध को मापना: प्रतिरोध को केवल डी-एनर्जेटिक सर्किट पर ही मापा जाना चाहिए

• खराब जांच संपर्क: ढीले या गंदे कनेक्शन के कारण अस्थिर या गलत रीडिंग आती है

• यह मानते हुए कि सभी मीटर समान हैं: सभी डीएमएम कम वर्तमान स्तरों पर ट्रू आरएमएस या उच्च सटीकता प्रदान नहीं करते हैं

• फ़्यूज़ को नज़रअंदाज करना: फ़्यूज़ के फ़्यूज़ के कारण मीटर शून्य करंट प्रदर्शित कर सकता है, हमेशा सटीक निर्दिष्ट फ़्यूज़ से बदलें

डिजिटल मल्टीमीटर बनाम एनालॉग मल्टीमीटर

विशेषता	डिजिटल मल्टीमीटर (डीएमएम)	अनुरूप मल्टीमीटर (एएमएम)
प्रदर्शन प्रकार	डिजिटल संख्यात्मक प्रदर्शन	चल रहा है पैमाने पर सुई
पढ़ना सटीकता	अत्यधिक सटीक	कम सटीक
सहजता पढ़ने का	बहुत शुरुआती लोगों के लिए आसान	अतिसंवेदनशील लंबन त्रुटि के लिए
इनपुट प्रतिबाधा	ऊँचा; न्यूनतम सर्किट प्रभाव	निचला; रीडिंग प्रभावित हो सकती है
मापन गति	शीघ्र, स्थिर रीडिंग	धीमा लेकिन रुझान आसानी से दिखाता है
मापना रेंज	ऑटो-रेंज अधिकांश मॉडलों में	आमतौर पर मैनुअल रेंज
अतिरिक्त विशेषताएं	निरंतरता, धारिता, आवृत्ति, डायोड परीक्षण, आदि।	सीमित विशेषताएं
स्थायित्व	संवेदनशील बूंदों को	अधिक ऊबड़-खाबड़
बैटरी उपयोग करें	आवश्यकता है बैटरी	अक्सर बैटरी के बिना काम करता है (प्रतिरोध को छोड़कर)
ए.सी सटीकता	सच है आरएमएस मॉडल उत्कृष्ट हैं	कम जटिल तरंगरूपों के लिए सटीक
डेटा पकड़ो	उपलब्ध	नहीं उपलब्ध
सुरक्षा रेटिंग	कैट-रेटेड आधुनिक सुरक्षा के लिए	पुराना इकाइयों में रेटिंग की कमी हो सकती है
उतार-चढ़ाव प्रदर्शन	डिजिटल चरण अद्यतन	चिकना सुई की गति

निष्कर्ष

एक डिजिटल मल्टीमीटर सटीक रीडिंग देता है और कई विद्युत परीक्षणों में सहायक होता है।इसके हिस्सों और यह कैसे काम करता है यह जानने से इसका उपयोग करना आसान और सुरक्षित हो जाता है।सामान्य गलतियों से बचने से क्षति और गलत परिणामों को रोकने में मदद मिलती है।डिजिटल और एनालॉग मल्टीमीटर के बीच अंतर को समझने से काम के लिए सही उपकरण चुनने में भी मदद मिलती है।
