इंडक्टर, चोक कॉइल और ट्रांसफार्मर सर्किट प्रतीक

इलेक्ट्रिकल इंजीनियरिंग में, सर्किट प्रतीक एक विद्युत प्रणाली के विभिन्न भागों का प्रतिनिधित्व करने के लिए एक आसान तरीका प्रदान करके संचार को स्पष्ट और सरल बनाने में मदद करते हैं।इंडक्टर्स और ट्रांसफार्मर महत्वपूर्ण हैं क्योंकि वे विद्युत ऊर्जा को नियंत्रित और बदलते हैं।इंडक्टर्स और ट्रांसफार्मर के लिए प्रतीक केवल दृश्य एड्स से अधिक हैं, वे विद्युत सर्किट के डिजाइन, विश्लेषण और समस्या निवारण के लिए उपयोग किए जाते हैं।ये मानकीकृत प्रतीक इंजीनियरों को एक सर्किट के कार्यात्मक तत्वों को जल्दी से पकड़ने की अनुमति देते हैं, जिससे स्पष्ट संचार और कुशल समस्या-समाधान दोनों की सुविधा होती है।

यह लेख इंडक्टर्स और ट्रांसफार्मर के लिए उपयोग किए जाने वाले प्रतीकों पर केंद्रित है, इसमें आरेख शामिल हैं और इन घटकों के कार्यों और विभिन्न प्रकार के कार्यों की व्याख्या करते हैं।यह विभिन्न प्रकार के इंडक्टरों को देखता है, जैसे सरल एयर-कोर और अधिक जटिल संतृप्त कोर, साथ ही साथ विभिन्न ट्रांसफार्मर डिजाइन, जैसे कि आयरन-कोर और फेराइट-कोर प्रकार।

सूची

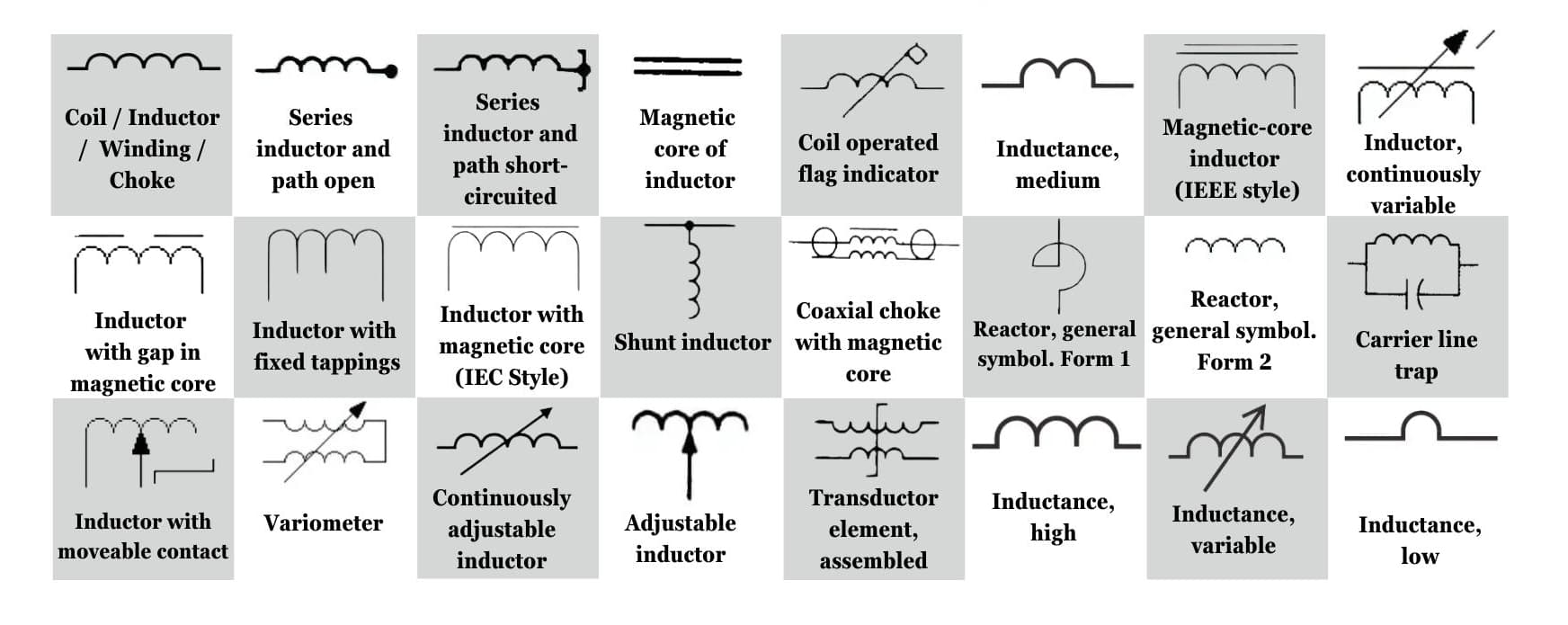

चित्र 1: सर्किट प्रतीक उदाहरण

इंडक्टर के प्रतीक का अर्थ

कुचालक घुमावदार या ज़िगज़ैग लाइनों के साथ दिखाए गए हैं, एक कुंडलित तार का प्रतिनिधित्व करते हैं।जब बिजली कॉइल के माध्यम से बहती है, तो यह एक चुंबकीय क्षेत्र बनाता है।यह सरल प्रतीक इंजीनियरों को एक सर्किट के कुछ हिस्सों को जल्दी से स्पॉट करने देता है जो ऊर्जा को चुंबकीय क्षेत्र में संग्रहीत करता है या फ़िल्टर संकेतों में मदद करता है।सीधा डिज़ाइन ऊर्जा भंडारण या वर्तमान नियंत्रण से जुड़े सर्किटों के साथ समझना और काम करना आसान बनाता है।

ट्रांसफार्मर के प्रतीक का अर्थ

ट्रान्सफ़ॉर्मर एक दूसरे के बगल में दो प्रारंभ करनेवाला प्रतीकों का उपयोग करके खींचा जाता है, अक्सर उनके बीच समानांतर लाइनों के साथ कोर का प्रतिनिधित्व करने के लिए जिसके चारों ओर कॉइल घाव होते हैं।यह प्रतीक ट्रांसफार्मर की मुख्य नौकरी को दर्शाता है: इलेक्ट्रोमैग्नेटिक इंडक्शन का उपयोग करके वोल्टेज का स्तर बदलना।कोर लोहे की तरह एक चुंबकीय सामग्री से बनाया जाता है, कॉइल के बीच चुंबकीय लिंक को मजबूत करने में मदद करता है।ट्रांसफार्मर प्रतीक मा केस यह स्पष्ट है कि डिवाइस का उपयोग वोल्टेज को समायोजित करने या सर्किट के विभिन्न भागों को अलग रखने के लिए किया जाता है, जो पावर सिस्टम में महत्वपूर्ण है।

सूचक योजनाबद्ध प्रतीक

परिपथ प्रतीक	प्रतीक पहचान	प्रतीक का विवरण
	सामान्य नियत सूचक	यह प्रतीक एक मूल तय के लिए खड़ा है प्रारंभ करनेवाला, एक कुंडल या चोक भी कहा जाता है।इसमें एक सेट इंडक्शन वैल्यू है और एक चुंबकीय क्षेत्र में ऊर्जा संग्रहीत करके काम करता है।फिक्स्ड इंडक्टर्स को नियंत्रित करने में मदद करते हैं वर्तमान, फ़िल्टर संकेतों का प्रवाह, और संग्रहीत ऊर्जा का उपयोग करके शोर को कम करें उनके चुंबकीय क्षेत्र में।
	परिवर्तनशील प्रारंभ करनेवाला	एक चर प्रारंभ करनेवाला एक उपकरण है जो कर सकता है विभिन्न सर्किट जरूरतों के अनुरूप इसकी इंडक्शन बदलें।यह मुख्य रूप से उपयोग किया जाता है बेहतर सिग्नल के लिए अनुनाद आवृत्ति को समायोजित करने के लिए रेडियो आवृत्ति सर्किट गुणवत्ता।इंडक्शन को बदलने में अक्सर कॉइल के अंदर एक कोर को स्थानांतरित करना शामिल होता है यह चुंबकीय क्षेत्र को बदल देता है।
	ध्रुवीयता के साथ प्रेरक	कुछ इंडक्टरों में एक टर्मिनल पर एक डॉट होता है वर्तमान प्रवाह के लिए पसंदीदा दिशा दिखाने के लिए।यह अंकन महत्वपूर्ण है उचित चुंबकीय युग्मन सुनिश्चित करने के लिए एक साथ दो इंडक्टरों का उपयोग करते समय।अगर डॉट्स को संरेखित किया जाता है, इंडक्टर्स अधिक प्रभावी ढंग से एक साथ काम करते हैं।
	लोहे की कोर इंडक्टर	एक लोहे के कोर प्रारंभ करनेवाला का एक कोर होता है लोहा, एक ऐसी सामग्री जो आसानी से चुंबकीय ऊर्जा ले जा सकती है।यह बनाता है चुंबकीय ऊर्जा के भंडारण में बेहतर और इसके अधिष्ठापन को बढ़ाता है।
	फेराइट कोर इंडिक्टर	एक फेराइट कोर प्रारंभ करनेवाला एक कोर बनाया गया है फेराइट की क्योंकि इसमें उपयोगी गुण हैं।फेराइट अधिक चुंबकीय पकड़ सकता है इसकी उच्च चुंबकीय पारगम्यता, और इसके कम विद्युत के कारण ऊर्जा चालकता एडी धाराओं से ऊर्जा के नुकसान को कम करने में मदद करती है।
	परिवर्तनीय फेराइट कोर प्रारंभ करनेवाला	एक चर फेराइट कोर प्रारंभ करनेवाला आपको देता है कॉइल के अंदर या बाहर फेराइट कोर को स्थानांतरित करके इसकी प्रेरण को समायोजित करें। कोर को मोड़ने से इंडक्शन बढ़ जाता है, जबकि इसे बाहर निकालना कम हो जाता है यह।ऐसा इसलिए होता है क्योंकि फेराइट सामग्री चुंबकीय क्षेत्र को प्रभावित करती है कॉइल के अंदर: अधिक कोर अंदर का मतलब है मजबूत इंडक्शन, और कम कोर कमजोर इंडक्शन का मतलब है।
	प्रीसेट फेराइट कोर इंडिक्टर	एक प्रीसेट फेराइट कोर प्रारंभ करनेवाला एक है इसके इंडक्शन के साथ घटक एक बार समायोजित किया गया, या तो विनिर्माण के दौरान या जब पहली बार सर्किट सेट करना।इस समायोजन के बाद, इंडक्शन नियमित उपयोग के दौरान स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करते हुए, निश्चित रहता है।
	परिरक्षणकर्ता	एक परिरक्षित प्रारंभ करनेवाला का एक कोर होता है जो जाल होता है इसके चुंबकीय क्षेत्र के अंदर, इसे बाहर लीक करने और प्रभावित करने से रोकता है आस -पास के हिस्से।ढाल भी विद्युत चुम्बकीय शोर के बाहर ब्लॉक करता है, मदद करता है प्रारंभ करनेवाला जटिल इलेक्ट्रॉनिक प्रणालियों में बेहतर प्रदर्शन करता है।
	विद्युत चुम्बक सोलनॉइड	एक सोलनॉइड तार का एक ट्यूब के आकार का कॉइल है यह एक चुंबकीय क्षेत्र का उत्पादन करता है जब बिजली इसके माध्यम से बहती है। इस क्षेत्र की ताकत इस बात पर निर्भर करती है कि तार कितनी बार लपेटा जाता है, विद्युत प्रवाह, और कॉइल के अंदर सामग्री।
	विद्युत चुम्बकीय विक्षेप कॉइल	एक विक्षेपण कॉइल कैसे महत्वपूर्ण है कि कैसे कैथोड रे ट्यूब (CRTS) काम करते हैं।यह एक चुंबकीय क्षेत्र बनाता है जो स्थानांतरित करता है इलेक्ट्रॉन बीम।
	द्विध्रुवीय सूचक	एक bifilar inductor दो घुमावदार द्वारा बनाया गया है एक ही तार के प्रत्येक लूप के साथ -साथ दूसरे से मेल खाते हुए तार।अगर तार विपरीत दिशाओं में घाव हैं, उनकी धाराएं उल्टे में बहती हैं, उनके चुंबकीय क्षेत्रों को रद्द करना और इंडक्शन को कम करना।
	वेरिओमीटर	एक वैरियोमीटर एक उपकरण है जो समायोजित करता है दो कनेक्टेड कॉइल को स्थानांतरित करके इंडक्शन।इन कॉइल को एक में व्यवस्थित किया जाता है श्रृंखला और एक दूसरे के सापेक्ष घुमाया या फिसल सकता है।इंडक्शन है उच्चतम जब दोनों कॉइल एक ही तरह से और सबसे कम होते हैं जब वे विपरीत होते हैं निर्देश।
	संतृप्त कोर इंडिक्टर	भरने के लिए एक संतृप्त कोर प्रारंभ करनेवाला बनाया जाता है चुंबकत्व के साथ इसका मूल।जब ऐसा होता है, तो यह कम प्रभावी हो जाता है एसी करंट को अवरुद्ध करना, अधिक करंट के माध्यम से प्रवाह करने की अनुमति देता है।
	विद्युत मोटर सूचकांक	एक इलेक्ट्रिक मोटर का प्रारंभ करनेवाला, मुड़ता है विद्युत चुम्बकीय प्रेरण के माध्यम से यांत्रिक शक्ति में विद्युत ऊर्जा। कॉइल का डिज़ाइन और सामग्री मोटर की दक्षता को प्रभावित करती है।कॉइल एक चुंबकीय क्षेत्र उत्पन्न करता है जो मोटर बनाने के लिए रोटर के साथ बातचीत करता है दौड़ना।
	अनुरूप विलंब रेखा	एक एनालॉग देरी लाइन एक एनालॉग को धीमा कर देती है अपने समय को बदलने के लिए संकेत।यह सिग्नल यात्रा को अधिक धीरे -धीरे बनाकर काम करता है कुंडलित तारों जैसी सामग्रियों के माध्यम से, एक डिजिटल बफर देरी के समान संकेत।
	टैप किया हुआ इंडिक्टर	एक टैप इंडक्टर के साथ एक कुंडल है कनेक्शन पॉइंट्स, जिसे तार के साथ टैप कहा जाता है।ये नल आपको अनुमति देते हैं इसके विद्युत गुणों को समायोजित करें, जैसे प्रतिबाधा, बिना बदले डिज़ाइन।

ट्रांसफार्मर योजनाबद्ध प्रतीक

परिपथ प्रतीक	प्रतीक पहचान	प्रतीक का विवरण
	वायु-कोर ट्रांसफार्मर	रेडियो के लिए एक एयर-कोर वोल्टेज ट्रांसफार्मर आवृत्तियों (RF) में दो कॉइल हैं जो चुंबकत्व से जुड़े हैं।ये कॉइल लिपटे हुए हैं एक गैर-चुंबकीय कोर के आसपास।चूंकि यह एक चुंबकीय कोर का उपयोग नहीं करता है, ट्रांसफार्मर ऊर्जा हानि और संतृप्ति जैसी समस्याओं से बचता है जो होता है उच्च आवृत्तियों।
	लोहे की कोर ट्रांसफार्मर	एक आयरन-कोर ट्रांसफार्मर एक प्रकार का है एकल-चरण वोल्टेज ट्रांसफार्मर जो लोहे की पतली परतों से बने कोर का उपयोग करता है बेहतर काम करने के लिए।इसमें दो कॉइल तार हैं, जिन्हें वाइंडिंग कहा जाता है, जो लपेटे जाते हैं कोर के आसपास।आयरन कोर द्वारा बनाए गए चुंबकीय क्षेत्र को निर्देशित करने में मदद करता है वाइंडिंग, यह सुनिश्चित करना कि विद्युत ऊर्जा एक घुमावदार से कुशलता से चलती है अन्य।
	सत्ता स्थानांतरण	एक एकल-चरण पावर ट्रांसफार्मर, अक्सर आरेखों में दो जुड़े हुए सर्कल के रूप में दिखाया गया है।इसका मुख्य कार्य बढ़ाना या बढ़ाना है पावर ग्रिड की जरूरतों के आधार पर वोल्टेज में कमी।
	फेराइट-कोर ट्रांसफार्मर	एक फेराइट-कोर ट्रांसफार्मर एक प्रकार का है फेराइट से बने कोर के चारों ओर लिपटे दो कॉइल के साथ ट्रांसफार्मर, ए संपीड़ित सामग्री।कोर का विशेष डिजाइन ऊर्जा हानि और शोर को कम करता है, गुनगुना ध्वनि ट्रांसफॉर्मर की तरह अक्सर बनाते हैं।
	ट्रांसफार्मर नीचे कदम	एक एकल-चरण चरण-डाउन अलगाव ट्रांसफार्मर प्राथमिक घुमावदार से माध्यमिक तक वोल्टेज को कम करता है घुमावदार।ऐसा इसलिए होता है क्योंकि प्राथमिक घुमावदार की तुलना में अधिक तार मुड़ता है द्वितीयक घुमावदार।वोल्टेज ड्रॉप तार मोड़ के अनुपात पर निर्भर करता है।
	स्टेप-अप ट्रांसफार्मर	एक एकल-चरण स्टेप-अप अलगाव ट्रांसफार्मर प्राथमिक पक्ष से उच्च स्तर तक वोल्टेज को बढ़ाता है द्वितीयक पक्ष।वोल्टेज परिवर्तन "टर्न अनुपात," या पर निर्भर करता है वाइंडिंग के ये दो सेट कैसे जुड़े होते हैं।

निष्कर्ष

यह लेख इस बात की स्पष्ट व्याख्या करता है कि कैसे इंडक्टर्स और ट्रांसफार्मर के प्रतीक से जुड़े हैं कि वे वास्तविक सर्किट में कैसे काम करते हैं।विभिन्न प्रकार के इंडक्टर्स और ट्रांसफार्मर की व्याख्या करके, यह पाठकों को आरेखों और इलेक्ट्रॉनिक्स में इलेक्ट्रोमैग्नेटिक सिस्टम कैसे काम करता है, इसकी मूल बातें समझने में मदद करता है।यह ज्ञान सुधार के लिए महत्वपूर्ण है कि उपकरण कैसे प्रदर्शन करते हैं और वास्तविक जीवन की स्थितियों में समस्याओं को हल करने के लिए।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. एक प्रारंभ करनेवाला किसके लिए उपयोग किया जाता है?

एक इंडक्टर एक चुंबकीय क्षेत्र में ऊर्जा को स्टोर कर सकता है जब बिजली इसके माध्यम से गुजरती है।यह सुविधा सिग्नल को फ़िल्टर करने, वोल्टेज को नियंत्रित करने और ट्यूनिंग सर्किट जैसी चीजों के लिए उपयोगी बनाती है।उदाहरण के लिए, बिजली की आपूर्ति में, इंडक्टर्स वर्तमान में बदलाव को भी मदद करते हैं और वोल्टेज को स्थिर रखते हैं।रेडियो सर्किट में, उनका उपयोग कुछ आवृत्तियों को लेने के लिए किया जाता है, विभिन्न स्टेशनों को ट्यूनिंग करने में मदद करता है।

2. प्रारंभ करनेवाला की मूल इकाई क्या है?

एक प्रारंभ करनेवाला के लिए माप की मूल इकाई हेनरी (एच) है।एक इंडक्टर के पास एक हेनरी होता है जब प्रति सेकंड एक एम्पीयर का एक वर्तमान परिवर्तन एक वोल्ट के एक वोल्टेज को प्रेरित करता है।

3. प्रारंभ करनेवाला का प्रतिनिधित्व कैसे किया जाता है?

एक प्रारंभ करनेवाला को घुमावदार रेखाओं या छोरों की एक श्रृंखला द्वारा दर्शाया जाता है, जो तार के कुंडल का प्रतीक है जो प्रारंभ करनेवाला का गठन करता है।यह प्रतीकात्मक प्रतिनिधित्व सर्किट आरेखों में घटक की पहचान करने और प्रतिरोधों या कैपेसिटर जैसे अन्य तत्वों से अलग करने में मदद करता है।

4. 3 प्रकार के ट्रांसफार्मर क्या हैं?

ट्रांसफॉर्मर को उनके उद्देश्य और निर्माण के आधार पर तीन मुख्य प्रकारों में वर्गीकृत किया जा सकता है:

स्टेप-अप ट्रांसफार्मर: प्राथमिक से द्वितीयक कॉइल तक वोल्टेज को बढ़ाता है, उन अनुप्रयोगों में उपयोगी है जहां कम वोल्टेज इनपुट से उच्च वोल्टेज आउटपुट की आवश्यकता होती है।

स्टेप-डाउन ट्रांसफार्मर: उच्च मुख्य वोल्टेज को कम, सुरक्षित स्तरों में परिवर्तित करने के लिए घरेलू उपकरणों में उपयोग किए जाने वाले प्राथमिक से माध्यमिक कुंडल में वोल्टेज को कम करता है।

अलगाव ट्रांसफार्मर: वोल्टेज स्तर को बदले बिना प्राथमिक और माध्यमिक कॉइल के बीच विद्युत अलगाव प्रदान करता है, संवेदनशील इलेक्ट्रॉनिक्स में सुरक्षा को बढ़ाता है।

5. ट्रांसफार्मर के उपयोग क्या हैं?

वोल्टेज के स्तर को बदलने की उनकी क्षमता के कारण इलेक्ट्रिकल सिस्टम में ट्रांसफार्मर का उपयोग किया जाता है, जिससे वे विभिन्न उद्देश्यों के लिए उपयुक्त हो जाते हैं।उनके मुख्य कार्यों में वोल्टेज नियंत्रण शामिल है, विद्युत उपकरणों को नुकसान को रोकने के लिए बिजली प्रणालियों में स्थिर वोल्टेज बनाए रखने में मदद करता है।वे प्रतिबाधा को समायोजित करते हैं, कुशल बिजली हस्तांतरण सुनिश्चित करने के लिए सर्किट के बीच इसे संतुलित करते हैं।अंत में, ट्रांसफॉर्मर सर्किट को अलग रखकर अलगाव प्रदान करते हैं, हस्तक्षेप को कम करते हैं और सुरक्षा को बढ़ाते हैं।

6. ट्रांसफार्मर का मूल सिद्धांत क्या है?

एक ट्रांसफार्मर का मूल सिद्धांत विद्युत चुम्बकीय प्रेरण है।सरल शब्दों में, एक ट्रांसफार्मर एक कॉमन कोर के चारों ओर दो कॉइल (प्राथमिक और द्वितीयक कॉइल) घाव का उपयोग करके काम करता है।जब एक वैकल्पिक वर्तमान प्राथमिक कुंडल के माध्यम से बहता है, तो यह एक अलग चुंबकीय क्षेत्र बनाता है।यह चुंबकीय क्षेत्र माध्यमिक कुंडल में एक वोल्टेज को प्रेरित करता है।प्राथमिक और द्वितीयक कॉइल में वोल्टेज का अनुपात संबंधित कॉइल में तार के मोड़ की संख्या के अनुपात के अनुपात में सीधे आनुपातिक है, जिससे ट्रांसफार्मर को आवश्यकतानुसार वोल्टेज को बढ़ाने या कम करने की अनुमति मिलती है।
