चुंबकीय क्षेत्र डिकोड: सिद्धांत, माप और व्यावहारिक उपयोग

चुंबकीय क्षेत्र और सामग्री और विद्युत धाराओं के साथ उनकी बातचीत भौतिकी का मुख्य हिस्सा है।उनके पास प्रौद्योगिकी, चिकित्सा और दैनिक जीवन में कई उपयोग हैं।अनुदैर्ध्य और परिपत्र चुंबकीय क्षेत्रों का अध्ययन करना विभिन्न स्थितियों में चुंबकीय व्यवहार को समझाने में मदद करता है, परीक्षण सामग्री से खोखले वस्तुओं का निरीक्षण करने के लिए बिना नुकसान के।मैग्नेटोमेट्री, इलेक्ट्रोमैग्नेट्स और सिंपल कम्पास जैसे तरीके हमें विज्ञान और उद्योग दोनों में सटीक रूप से चुंबकीय क्षेत्रों को मापने और उपयोग करने में मदद करते हैं।यह समझना कि कैसे चुंबकीय क्षेत्र कंडक्टरों, सोलनॉइड्स और कॉइल के आसपास काम करते हैं, कुशल विद्युत सर्किट और चुंबकीय उपकरणों को डिजाइन करने के लिए सबसे अच्छा है।एमआरआई मशीनों से लेकर कण त्वरक तक, अभिनव अनुप्रयोगों के लिए इंडक्शन और राइट-हैंड रूल जैसे सिद्धांत मूल्यवान हैं।यह लेख चुंबकीय क्षेत्रों के प्रभावों की पड़ताल करता है, उन्हें कैसे मापना है, कंडक्टरों और कॉइल के आसपास उनके व्यवहार, और व्यावहारिक उपयोगों के लिए चुंबकीय क्षेत्रों को कैसे बनाया और बढ़ाना है।

सूची

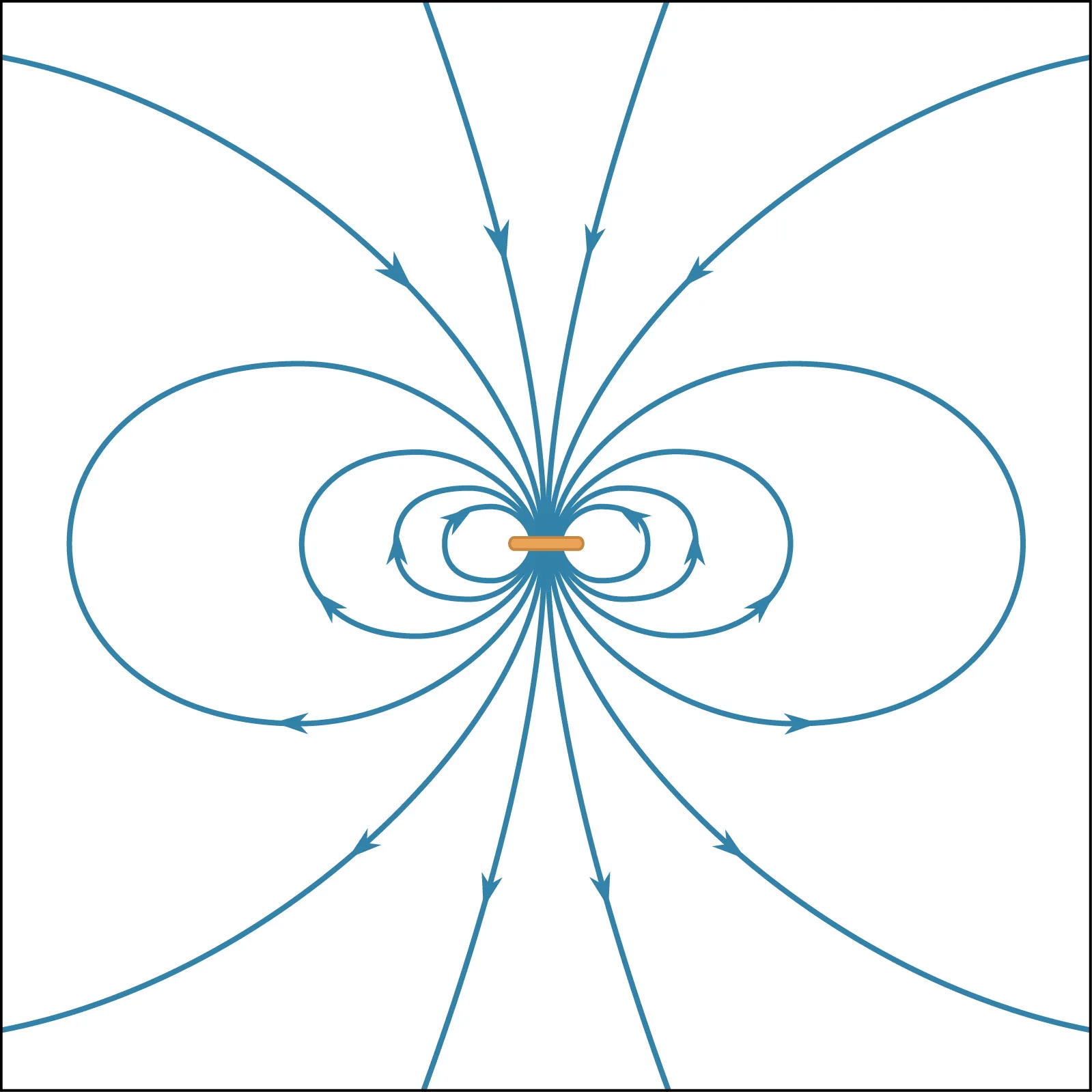

चित्रा 1: एक बार चुंबक की चुंबकीय क्षेत्र लाइनें

एक चुंबकीय क्षेत्र क्या है?

एक चुंबकीय क्षेत्र एक चुंबक के आसपास एक अदृश्य क्षेत्र है जहां यह लोहे की तरह अन्य मैग्नेट या फेरोमैग्नेटिक सामग्री पर बल देता है।यद्यपि हम क्षेत्र को नहीं देख सकते हैं, इसकी उपस्थिति इसके प्रभावों के माध्यम से स्पष्ट है, जैसे कि लोहे के बुरादा का संरेखण या एक कम्पास सुई का विक्षेपण।यह क्षेत्र मैग्नेट को अन्य मैग्नेट और फेरोमैग्नेटिक सामग्रियों को आकर्षित करने या पीछे हटाने की अनुमति देता है।

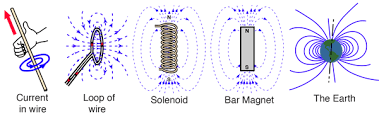

चित्रा 2: चुंबकीय क्षेत्र स्रोत

जब भी कोई विद्युत आवेश चलता है तो एक चुंबकीय क्षेत्र बनता है।यह सिद्धांत, जो पहले आंद्रे-मैरी एम्परे द्वारा व्यक्त किया गया था, बताता है कि विद्युत धाराएं चुंबकीय क्षेत्र उत्पन्न करती हैं।इलेक्ट्रॉनों, उनके कताई और परमाणु नाभिक के चारों ओर परिक्रमा करने या एक तार के माध्यम से आगे बढ़ने के माध्यम से, इन क्षेत्रों का उत्पादन करते हैं।इलेक्ट्रॉनों की स्पिन और कक्षीय गति चुंबकीय क्षेत्रों की दिशा और शक्ति को निर्धारित करती है।जब एक विद्युत प्रवाह एक कंडक्टर से होकर गुजरता है, तो यह वर्तमान की तीव्रता और दिशा से प्रभावित एक चुंबकीय क्षेत्र बनाता है।स्थायी मैग्नेट, जैसे लोहे से बने बार मैग्नेट, अपने अणुओं के संरेखण के कारण मजबूत, सुसंगत चुंबकीय क्षेत्र उत्पन्न करते हैं।जब एक कंडक्टर एक चुंबक के पास होता है, तो चुंबकीय क्षेत्र कंडक्टर में चलती आवेशों के साथ बातचीत करता है, एक करंट को प्रेरित करता है और अपना चुंबकीय क्षेत्र बनाता है।इन इंटरैक्शन के परिणामस्वरूप आकर्षक या प्रतिकारक बल हो सकते हैं।

चुंबकीय क्षेत्र गुण

चुंबकीय क्षेत्रों में अलग -अलग गुण होते हैं: शक्ति, दिशा और ध्रुवीयता।

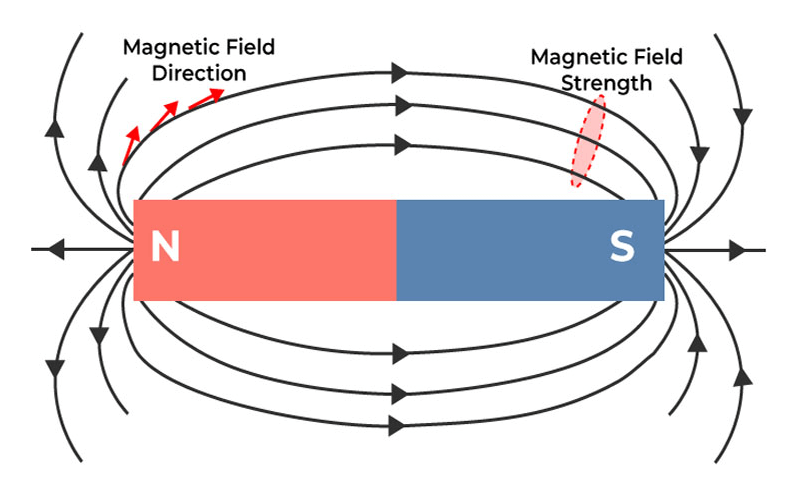

चित्र 3: चुंबकीय क्षेत्र की शक्ति

चुंबकीय क्षेत्र की ताकत

एक चुंबकीय क्षेत्र, या चुंबकीय प्रवाह घनत्व की ताकत, मुख्य रूप से कंडक्टर के माध्यम से प्रवाहित वर्तमान पर निर्भर करती है जो इसे उत्पादित करता है।एक मजबूत चुंबकीय क्षेत्र में उच्च वर्तमान परिणाम।चुंबकीय क्षेत्र रेखाएं नेत्रहीन क्षेत्र की ताकत का प्रतिनिधित्व करती हैं;वे मजबूत क्षेत्रों में सघन हैं और कमजोर क्षेत्रों में अधिक से अधिक हैं।इस संबंध को स्पष्ट रूप से सोलनोइड्स में प्रदर्शित किया जाता है, जहां कॉइल की संख्या बढ़ने से चुंबकीय क्षेत्र को बढ़ाता है।कई चुंबकीय क्षेत्रों के बीच बातचीत या तो उनकी व्यक्तिगत ताकत को सुदृढ़ या कमजोर कर सकती है, उनके अभिविन्यास के आधार पर।एक चुंबकीय क्षेत्र की ताकत अपने स्रोत से दूरी के साथ कम हो जाती है, जो क्षेत्र की शक्ति और दूरी के बीच एक उलटा संबंध दिखाती है।

चुंबकीय क्षेत्र दिशा

एक चुंबकीय क्षेत्र की दिशा वह पथ है जो एक उत्तरी ध्रुव का पालन करेगा यदि क्षेत्र के भीतर रखा जाता है।बल की रेखाएं इस प्रक्षेपवक्र की कल्पना करती हैं।एक कम्पास क्षेत्र की दिशा को निर्धारित करने के लिए एक व्यावहारिक उपकरण है, क्योंकि इसकी सुई चुंबकीय क्षेत्र के साथ संरेखित करती है।क्षेत्र की दिशा को आगे बढ़ने के आरोपों पर इसके प्रभाव से भी अनुमान लगाया जा सकता है;एक चुंबकीय क्षेत्र के माध्यम से आगे बढ़ने वाला चार्ज क्षेत्र की दिशा और उसकी गति दोनों के लिए एक बल का अनुभव करता है, जो क्षेत्र के अभिविन्यास को निर्धारित करने में मदद करता है।

चित्रा 4: कम्पास तीर की दिशा चुंबकीय क्षेत्र की दिशा के समान ही

चुंबकीय क्षेत्र ध्रुवीयता

चुंबकत्व की समझ ध्रुवीयता पर बहुत अधिक निर्भर करती है।सभी मैग्नेट में दो ध्रुव होते हैं, जो बिजली में सकारात्मक और नकारात्मक चार्ज के समान होते हैं।इन ध्रुवों को उत्तर और दक्षिण ध्रुव कहा जाता है।यह नामकरण पृथ्वी के भौगोलिक ध्रुवों को दर्शाता है, हालांकि दिलचस्प बात यह है कि पृथ्वी का उत्तर चुंबकीय ध्रुव भौगोलिक दक्षिण ध्रुव के पास है और इसके विपरीत।यह चुंबकीय और भौगोलिक घटनाओं के बीच जटिल लिंक को दर्शाता है।

मैग्नेट दो ध्रुव उत्तर और दक्षिण हैं।ये डंडे सकारात्मक और नकारात्मक इलेक्ट्रिक चार्ज की तरह काम करते हैं।विपरीत डंडे आकर्षित करते हैं, जबकि डंडे की तरह।उदाहरण के लिए, यदि आप दो मैग्नेट को पास लाते हैं, तो एक का उत्तरी ध्रुव दूसरे के दक्षिण ध्रुव को आकर्षित करेगा।हालांकि, यदि आप दो उत्तरी ध्रुवों या दो दक्षिण ध्रुवों को एक साथ लाने की कोशिश करते हैं, तो वे एक दूसरे से दूर धकेल देंगे।यह आकर्षण और प्रतिकर्षण बताता है कि मैग्नेट एक दूसरे के साथ और चुंबकीय सामग्री के साथ कैसे बातचीत करते हैं।

चित्र 5: चुंबकीय क्षेत्र ध्रुवीयता

चुंबकीय क्षेत्र का प्रभाव

चुंबकीय क्षेत्र सामग्री पर एक बड़ा प्रभाव डालते हैं, विशेष रूप से परमाणुओं पर उनके नाभिक के चारों ओर परिक्रमा करने वाले इलेक्ट्रॉनों के साथ।जब एक चुंबकीय क्षेत्र लागू किया जाता है, तो ये इलेक्ट्रॉन क्षेत्र के साथ लाइन करते हैं, जिससे सामग्री चुंबकीय हो जाती है।यह सामग्री को चुंबकीय क्षेत्र से आकर्षित या निरस्त करने का कारण बन सकता है, यह इस बात पर निर्भर करता है कि क्षेत्र कितना मजबूत है और यह किस तरह से उन्मुख है।कभी -कभी, यह संरेखण सामग्री के आकार को भी बदल सकता है।

चुंबकीय क्षेत्र भी सर्किट के माध्यम से इलेक्ट्रॉनों को स्थानांतरित करने में एक भूमिका निभाते हैं और प्रभावित करते हैं कि मैग्नेट कैसे व्यवहार करते हैं।एक अवधारणा इंडक्शन है, जो तब होती है जब एक विद्युत प्रवाह ले जाने वाला तार एक चुंबकीय क्षेत्र में होता है।तार एक ऐसा बल महसूस करता है जो वर्तमान में परिवर्तन का विरोध करता है, और यह विद्युत ट्रांसफार्मर और जनरेटर जैसे उपकरणों के लिए अच्छा है।चुंबकीय क्षेत्र कुछ सामग्रियों को प्रकाश का उत्सर्जन कर सकते हैं, एक घटना जिसे इलेक्ट्रोल्यूमिनेसेंस के रूप में जाना जाता है।इसका उपयोग फ्लैट-स्क्रीन डिस्प्ले और आपातकालीन संकेतों जैसी चीजों में किया जाता है।

चुंबकीय क्षेत्रों को मापना

विभिन्न तरीकों का उपयोग करके चुंबकीय क्षेत्रों को मापा जा सकता है।मैग्नेटोमीटर चुंबकीय क्षेत्रों की ताकत और दिशा को सटीक रूप से मापते हैं।इलेक्ट्रोमैग्नेट्स, एक चुंबकीय क्षेत्र उत्पन्न करते हैं जब एक कुंडल से गुजरता है, तो माप के लिए भी उपयोग किया जा सकता है।कम्पास क्षेत्र की दिशा निर्धारित करने के लिए एक सरल विधि प्रदान करते हैं।ये विधियाँ चुंबकीय क्षेत्रों के सटीक मूल्यांकन को सक्षम करती हैं, विभिन्न प्रौद्योगिकियों में उनके अध्ययन और अनुप्रयोग की सुविधा प्रदान करती हैं।

चित्र 6: मैग्नेटोमीटर

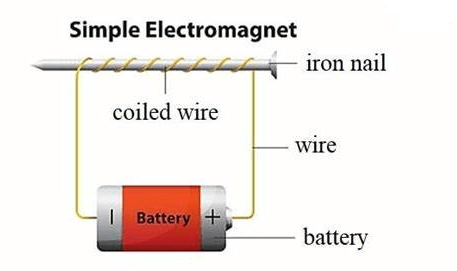

चित्रा 7: इलेक्ट्रोमैग्नेट

क्षेत्र संकेतक

चुंबकीय क्षेत्रों को मापने के लिए क्षेत्र संकेतक महत्वपूर्ण उपकरण हैं, जो चुंबकीय वातावरण के बारे में गुणात्मक और कभी -कभी मात्रात्मक जानकारी देते हैं।ये डिवाइस एक नरम लोहे के वेन का उपयोग करते हैं जो एक चुंबकीय क्षेत्र के जवाब में चलता है।उनकी विस्तार से जांच करना, जैसे कि एक्स-रे छवि के साथ, उनके आंतरिक यांत्रिकी को प्रकट करता है।आयरन वेन एक सुई से जुड़ा होता है, जो एक पॉइंटर को एक पैमाने पर ले जाता है, जिससे चुंबकीय क्षेत्र के प्रभाव को एक पठनीय मूल्य में परिवर्तित करता है।

चित्र 8: क्षेत्र संकेतक

फ़ील्ड संकेतक ठीक-ट्यूनिंग और अंशांकन के माध्यम से सटीकता प्राप्त करते हैं।यह उन्हें एक विशिष्ट सीमा के भीतर सटीक मात्रात्मक डेटा प्रदान करने की अनुमति देता है।वे +20 गॉस से -20 गॉस तक चुंबकीय क्षेत्रों को मापते हैं, जो उन्हें डेमैग्नेटाइजेशन के बाद अवशिष्ट चुंबकीय क्षेत्रों का पता लगाने जैसे अनुप्रयोगों के लिए आदर्श बनाते हैं।यद्यपि उनकी सीमा सीमित है, उनकी सटीक और विश्वसनीयता उन्हें इन बाधाओं के भीतर विस्तृत चुंबकीय क्षेत्र माप के लिए फायदेमंद बनाती है।व्यावहारिक उपयोग में, फील्ड संकेतक जटिल इलेक्ट्रॉनिक्स के बिना सरल, मजबूत माप की आवश्यकता वाली स्थितियों में उत्कृष्टता प्राप्त करते हैं।उनकी यांत्रिक सादगी उपयोग और स्थायित्व में आसानी सुनिश्चित करती है, जिससे उन्हें विभिन्न औद्योगिक और प्रयोगशाला सेटिंग्स में एक पसंदीदा विकल्प बन जाता है जहां त्वरित, विश्वसनीय माप की आवश्यकता होती है।

हॉल-इफेक्ट (गॉस/टेस्ला) मीटर

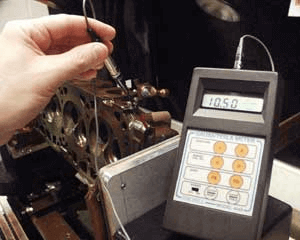

चित्र 9: हॉल-प्रभाव

हॉल-इफेक्ट मीटर गॉस या टेस्ला में रीडिंग प्रदान करते हुए, चुंबकीय क्षेत्र की ताकत को ठीक से मापने के लिए उन्नत उपकरण हैं।यांत्रिक क्षेत्र संकेतकों के विपरीत, हॉल-प्रभाव मीटर इलेक्ट्रॉनिक घटकों का उपयोग करते हैं, सटीकता और बहुमुखी प्रतिभा को बढ़ाते हैं।जांच टिप पर उनके पास एक छोटा कंडक्टर या अर्धचालक तत्व है।जब एक विद्युत प्रवाह एक चुंबकीय क्षेत्र में इस तत्व से होकर गुजरता है, तो इलेक्ट्रॉनों को एक तरफ विस्थापित किया जाता है, जिससे वोल्टेज अंतर बन जाता है, जिसे हॉल वोल्टेज के रूप में जाना जाता है, 1879 में एडविन एच। हॉल द्वारा खोजा गया एक घटना।

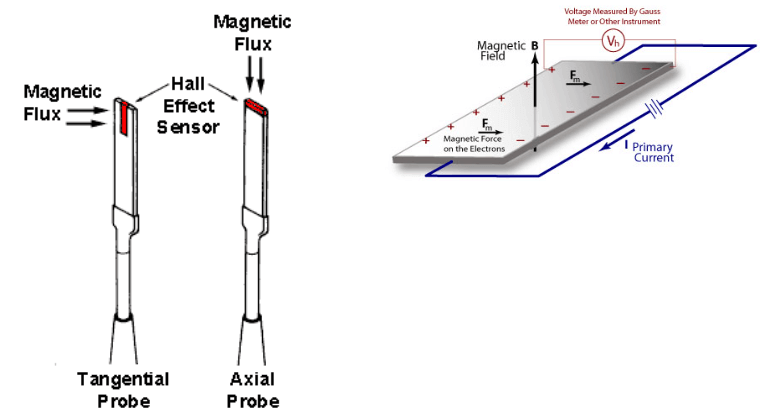

चित्र 10: हॉल-प्रभाव मीटर का योजनाबद्ध आरेख

इस वोल्टेज को नियंत्रित करने वाला संबंध द्वारा दिया गया है:

कहाँ:

• वीएच हॉल वोल्टेज है,

• मैं लागू करंट है,

• बी लंबवत चुंबकीय क्षेत्र घटक है,

• आरएच हॉल गुणांक है,

• बी हॉल तत्व की मोटाई है।

हॉल-इफेक्ट मीटर स्पर्शरेखा (अनुप्रस्थ) या अक्षीय संवेदन तत्वों की विशेषता वाले विभिन्न जांचों के साथ आते हैं।विभिन्न आकारों में उपलब्ध ये जांच, विशिष्ट माप सीमाओं के लिए सिलवाया जाता है, जिससे विभिन्न परिदृश्यों में लचीलापन होता है।सटीक रीडिंग सही जांच की स्थिति पर निर्भर करती है, बल की चुंबकीय लाइनों के साथ एक समकोण पर संवेदन तत्व के प्रमुख आयामों को प्रतिच्छेद करता है।हॉल-इफेक्ट मीटर की बहुमुखी प्रतिभा उन्हें औद्योगिक विनिर्माण से लेकर वैज्ञानिक अनुसंधान तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती है।अन्य डिजिटल प्रणालियों के साथ उनके डिजिटल रीडआउट और संगतता आधुनिक स्वचालित वातावरण में उनकी उपयोगिता को बढ़ाते हैं।जांच प्लेसमेंट और हॉल प्रभाव के भौतिकी में महारत हासिल करके, उपयोगकर्ता सटीक चुंबकीय क्षेत्र माप के लिए इन उन्नत उपकरणों का पूरी तरह से शोषण कर सकते हैं।

अनुदैर्ध्य चुंबकीय क्षेत्र

अनुदैर्ध्य चुंबकीय क्षेत्र उन घटकों में बनाए जाते हैं जो वे चौड़े होते हैं।यह आमतौर पर एक कॉइल या सोलनॉइड के भीतर एक केंद्रित चुंबकीय क्षेत्र में घटक की लंबाई को लंबाई में रखकर किया जाता है, जिसे "कॉइल शॉट" के रूप में जाना जाता है।घटक के अंदर, चुंबकीय फ्लक्स लाइनें सीधे हैं, एक छोर से दूसरे छोर तक चलती हैं, हालांकि कुछ प्रवाह खो जाता है।आरेख इसे दो आयामों में दिखाता है, लेकिन फ्लक्स लाइनें वास्तव में तीन-आयामी हैं।फेरोमैग्नेटिक सामग्री में उनकी उच्च पारगम्यता के कारण हवा की तुलना में बहुत अधिक फ्लक्स लाइन घनत्व होता है।

जैसा कि फ्लक्स सामग्री को छोर पर छोड़ देता है और हवा में प्रवेश करता है, यह फैल जाता है क्योंकि हवा प्रति यूनिट वॉल्यूम में कई फ्लक्स लाइनों के रूप में समर्थन नहीं कर सकती है।यह प्रसार घटक के किनारों से बाहर निकलने के लिए कुछ फ्लक्स लाइनों का कारण बनता है।जब एक घटक अपनी लंबाई के साथ पूरी तरह से चुंबकित होता है, तो फ्लक्स हानि न्यूनतम होती है, जिसके परिणामस्वरूप एक समान प्रवाह घनत्व होता है।गैर-विनाशकारी परीक्षण (एनडीटी) करते समय, एकरूपता मायने रखती है जहां फ्लक्स लाइनों के लंबवत दोष सतह पर एक पता लगाने योग्य रिसाव क्षेत्र का कारण बनते हैं।

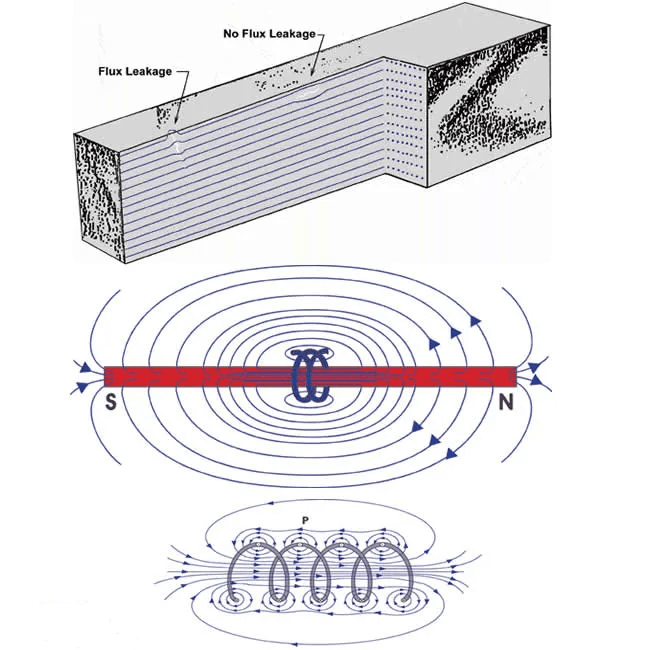

चित्र 11: अनुदैर्ध्य चुंबकीय क्षेत्र

हालांकि, एक घटक को चुंबकित करने के लिए एक सोलनॉइड का उपयोग करने से इसका परिणाम केवल दृढ़ता से चुंबकित हो सकता है।सोलनॉइड के भीतर का क्षेत्र और दोनों ओर एक छोटा अंतर चुंबकित होगा, जबकि इससे परे, फ्लक्स लाइनें घटक को छोड़ देती हैं और सोलनॉइड के डंडे पर लौटती हैं।ऐसा इसलिए है क्योंकि मैग्नेटाइजिंग बल सोलनॉइड से दूरी के साथ कमजोर हो जाता है, केवल उसके भीतर और उसके पास चुंबकीय डोमेन को संरेखित करता है।घटक का अनमैग्नेटाइज्ड हिस्सा मैग्नेटाइज्ड भाग के रूप में अधिक प्रवाह का समर्थन नहीं कर सकता है, जो घटक से कुछ फ्लक्स को मजबूर करता है।लंबे घटकों का अच्छी तरह से निरीक्षण करने के लिए, उन्हें अपनी लंबाई के साथ कई स्थानों पर चुंबकित और निरीक्षण किया जाना चाहिए।

परिपत्र चुंबकीय क्षेत्र

जब एक ठोस कंडक्टर के माध्यम से एक विद्युत प्रवाह बहता है, तो यह कंडक्टर के चारों ओर एक चुंबकीय क्षेत्र उत्पन्न करता है।क्षेत्र का वितरण और तीव्रता कई कारकों पर निर्भर करती है।कंडक्टर के केंद्र में, क्षेत्र की ताकत शून्य है, सतह पर अधिकतम तक पहुंचती है।एक निरंतर वर्तमान के लिए, कंडक्टर की त्रिज्या बढ़ने के साथ सतह क्षेत्र की ताकत कम हो जाती है, हालांकि एक बड़ा कंडक्टर अधिक वर्तमान ले जा सकता है।कंडक्टर के बाहर, क्षेत्र की ताकत सीधे वर्तमान के लिए आनुपातिक है, जबकि अंदर, यह वर्तमान, सामग्री की चुंबकीय पारगम्यता और बी-एच वक्र पर इसकी स्थिति पर निर्भर करता है।कंडक्टर के बाहर क्षेत्र की ताकत दूरी के साथ कम हो जाती है।

प्रत्यक्ष वर्तमान (डीसी) ले जाने वाले एक नॉनमैग्नेटिक कंडक्टर में, आंतरिक क्षेत्र की ताकत शून्य से केंद्र में सतह पर अधिकतम तक बढ़ जाती है, जबकि बाहरी क्षेत्र की ताकत सतह से दूरी के साथ कम हो जाती है।चुंबकीय सामग्री में, सामग्री की पारगम्यता के कारण आंतरिक क्षेत्र की ताकत अधिक है।बाहरी क्षेत्र की ताकत दोनों सामग्रियों के लिए समान है यदि वर्तमान और कंडक्टर त्रिज्या समान हैं।

वैकल्पिक वर्तमान (एसी) के साथ, आंतरिक क्षेत्र की ताकत भी शून्य से केंद्र में सतह पर अधिकतम तक बढ़ जाती है, लेकिन सतह के पास एक पतली परत में केंद्रित है, जिसे "त्वचा प्रभाव" के रूप में जाना जाता है।डीसी के समान बाहरी क्षेत्र दूरी के साथ कम हो जाता है।खोखले गोलाकार कंडक्टरों में, शून्य क्षेत्र में कोई चुंबकीय क्षेत्र मौजूद नहीं है।क्षेत्र की ताकत अंदर की दीवार पर शून्य से शुरू होती है और बाहर की दीवार पर अधिकतम तक पहुंचती है।ठोस कंडक्टरों के साथ, चुंबकीय सामग्री उनकी पारगम्यता के कारण अधिक से अधिक क्षेत्र की शक्ति दिखाती है, जिसमें बाहरी क्षेत्र सतह से दूरी के साथ घटता है।

एसी ले जाने वाले खोखले कंडक्टरों में, त्वचा का प्रभाव बाहर के व्यास पर चुंबकीय क्षेत्र को केंद्रित करता है।एक खोखले कंडक्टर के अंदर की सतह पर क्षेत्र की ताकत बहुत कम होती है जब एक गोलाकार चुंबकीय क्षेत्र प्रत्यक्ष चुंबकीयकरण द्वारा स्थापित किया जाता है।इस प्रकार, उथले दोषों के लिए एक खोखले घटक के अंदर के व्यास (आईडी) दीवार का निरीक्षण करने के लिए प्रत्यक्ष विधि की सिफारिश नहीं की जाती है।क्षेत्र की ताकत बाहर की ओर आईडी से तेजी से बढ़ती है, जिससे गहरे दोष का पता लगाने योग्य होता है।

आईडी और बाहरी व्यास (ओडी) सतहों दोनों का निरीक्षण करने के लिए खोखले घटकों को चुंबकित करने के लिए एक बेहतर तरीका एक केंद्रीय कंडक्टर का उपयोग कर रहा है।एक नॉनमैग्नेटिक सेंट्रल कंडक्टर के माध्यम से करंट को पास करना, जैसे कि कॉपर बार, एक चुंबकीय ट्यूब की आईडी सतह पर एक मजबूत चुंबकीय क्षेत्र बनाता है, जबकि अभी भी ओडी सतह पर दोषों का पता लगाने के लिए पर्याप्त क्षेत्र की ताकत बनाए रखता है।

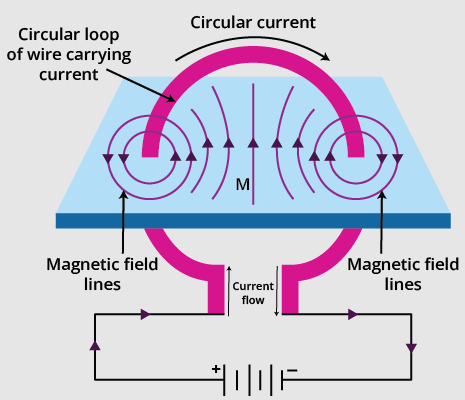

चित्र 12: परिपत्र चुंबकीय क्षेत्र

कंडक्टरों के आसपास चुंबकीय क्षेत्र

जब एक कंडक्टर के माध्यम से एक विद्युत प्रवाह बहता है, तो उसके चारों ओर एक चुंबकीय क्षेत्र बनता है।इस घटना को कार्डबोर्ड पर लोहे के फाइलिंग का उपयोग करके एक ऊर्ध्वाधर कंडक्टर के माध्यम से गुजरने वाले एक ऊर्ध्वाधर कंडक्टर के साथ प्रदर्शित किया जा सकता है।कोई चालू नहीं होने के कारण, कोई चुंबकीय क्षेत्र नहीं है, लेकिन वर्तमान के साथ, कंडक्टर के चारों ओर गाढ़ा छल्ले में फाइलिंग की व्यवस्था होती है।एक वर्तमान-ले जाने वाले कंडक्टर के आसपास चुंबकीय क्षेत्र की दिशा को चुंबकीय कम्पास का उपयोग करके खोजा जा सकता है।वर्तमान की दिशा के आधार पर, कम्पास सुई तदनुसार, दक्षिणावर्त या वामावर्त।दाहिने हाथ का पेंच नियम और दाएं हाथ का नियम एक कंडक्टर के चारों ओर चुंबकीय प्रवाह दिशा निर्धारित करने के लिए सहज तरीके प्रदान करता है।जब दो कंडक्टर विपरीत दिशाओं में धाराओं को ले जाते हैं, तो उनके चुंबकीय क्षेत्र एक -दूसरे का विरोध करते हैं, जिससे एक प्रतिकारक बल बनता है।यदि धाराएं एक ही दिशा में बहती हैं, तो चुंबकीय क्षेत्र गठबंधन करते हैं, कंडक्टरों पर एक आकर्षक बल को बढ़ाते हैं।

जब एक तार एक करंट ले जाता है, तो उसके चारों ओर चुंबकीय क्षेत्र लाइनें लगभग सही सर्कल बनाती हैं।तार पर केंद्रित ये मंडलियां दिखाती हैं कि चुंबकीय क्षेत्र तार से कैसे फैलता है।आगे आप तार से जाते हैं, कमजोर चुंबकीय क्षेत्र बन जाता है।यदि तार एक लूप बनाता है, तो मंडल बड़े हो जाते हैं जैसे ही आप लूप के केंद्र की ओर बढ़ते हैं।इसका मतलब है कि चुंबकीय क्षेत्र अधिक फैलता है।केंद्र के पास, ये मंडल सीधे, समानांतर रेखाओं में बदल जाते हैं, यह दिखाते हैं कि यहां का चुंबकीय क्षेत्र समान है।यह एकरूपता प्रौद्योगिकी और विज्ञान में चुंबकीय क्षेत्र की गणना और उपयोग करना आसान बनाती है।

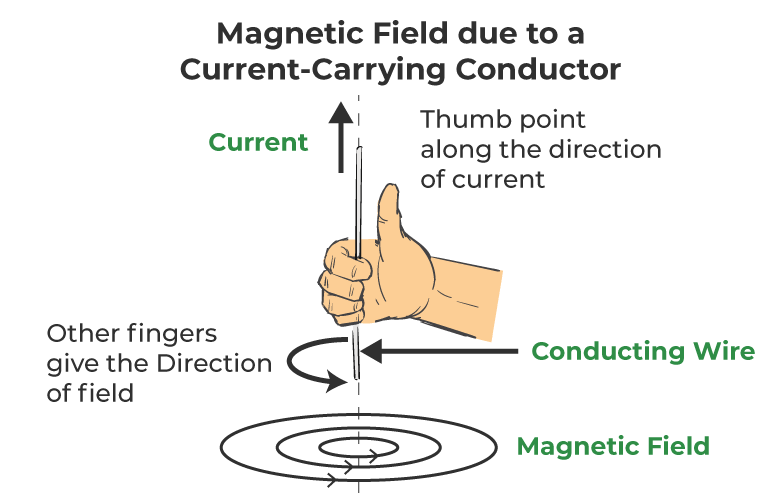

चित्रा 13: चुंबकीय क्षेत्र करंट ले जाने वाला कंडक्टर

लूप के केंद्र में, चुंबकीय क्षेत्र हर जगह लगभग एक ही ताकत है।यहां तक ​​कि यह क्षेत्र एमआरआई मशीनों जैसी चीजों के लिए अच्छा है, जहां एक स्थिर चुंबकीय क्षेत्र सटीक इमेजिंग के लिए जरूरी है।यह उन प्रयोगों के लिए एक स्थिर क्षेत्र भी प्रदान करता है जो एक पूर्वानुमानित चुंबकीय क्षेत्र पर निर्भर करते हैं।लूप के केंद्र में चुंबकीय क्षेत्र की ताकत तार के माध्यम से प्रवाहित वर्तमान पर निर्भर करती है।अधिक वर्तमान का अर्थ है एक मजबूत चुंबकीय क्षेत्र।यदि लूप बड़ा है तो लूप छोटा और कमजोर है यदि चुंबकीय क्षेत्र की ताकत मजबूत होती है।

कॉइल के आसपास चुंबकीय क्षेत्र

एक कॉइल के माध्यम से एक करंट को पास करना, यहां तक ​​कि एक ही मोड़ के साथ, कॉइल के केंद्र के माध्यम से एक चुंबकीय प्रवाह बनाता है, जो इसे एक छोटे से चुंबक की तरह उत्तर और दक्षिण ध्रुव देता है।जब कॉइल में कई मोड़ होते हैं, एक सोलनॉइड बनाते हैं, तो व्यक्तिगत चुंबकीय क्षेत्र लिंक करते हैं, जो एक बार चुंबक के समान एकीकृत क्षेत्र बनाता है।दाएं हाथ का नियम एक सोलनॉइड में फ्लक्स दिशा निर्धारित कर सकता है, जहां वर्तमान प्रवाह दिशा और चुंबकीय प्रवाह परस्पर जुड़े हुए हैं।

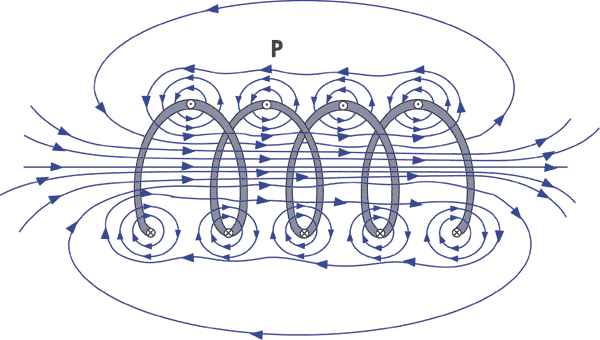

चित्र 14: कॉइल के आसपास चुंबकीय क्षेत्र

जब बिजली एक तार के माध्यम से चलती है, तो यह उसके चारों ओर एक गोलाकार चुंबकीय क्षेत्र बनाता है।इलेक्ट्रोमैग्नेटिज्म में यह मूल विचार एक वर्तमान-ले जाने वाले कंडक्टर से चुंबकीय क्षेत्र के रूप में जाना जाता है।आप दाहिने हाथ के नियम का उपयोग करके इस चुंबकीय क्षेत्र की दिशा का पता लगा सकते हैं: यदि आप अपने दाहिने अंगूठे को वर्तमान की दिशा में इंगित करते हैं, तो आपकी उंगलियां चुंबकीय क्षेत्र की दिशा में कर्ल करेंगी।यह क्षेत्र ध्यान देने योग्य प्रभाव पैदा कर सकता है, जैसे कि एक चुंबकीय कम्पास की सुई को स्थानांतरित करना, यह दर्शाता है कि बिजली की धाराएं और चुंबकीय क्षेत्र कैसे बातचीत करते हैं।

चुंबकीय क्षेत्र की ताकत दो मुख्य कारकों पर निर्भर करती है: आप तार से कितनी दूर हैं और वर्तमान कितना मजबूत है।जब आप तार के करीब होते हैं तो क्षेत्र मजबूत होता है और वर्तमान बढ़ने के साथ मजबूत हो जाता है।इससे पता चलता है कि चुंबकीय क्षेत्र की ताकत सीधे वर्तमान से संबंधित है।

तार का एक कॉइल (सोलनॉइड)

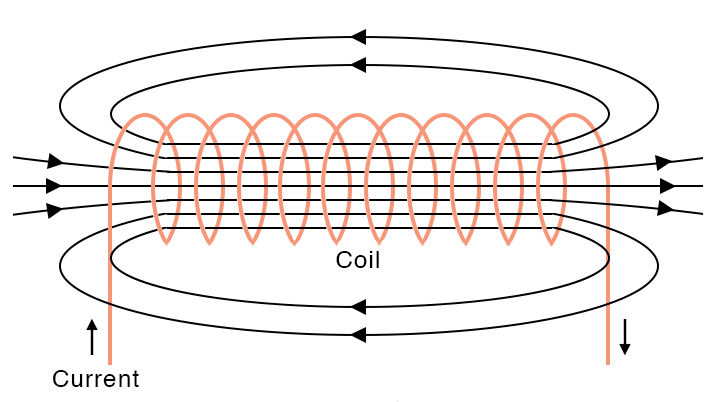

चित्रा 15: सोलनॉइड चुंबकीय क्षेत्र

एक सोलनॉइड तार का एक कुंडल है जो चुंबकीय क्षेत्र को मजबूत बनाता है जब बिजली इसके माध्यम से बहती है।सोलनॉइड एक तार को एक सर्पिल आकार में लपेटकर बनाया जाता है, एक बार चुंबक की तरह एक चुंबकीय क्षेत्र बनाता है।सोलनॉइड के अंदर, चुंबकीय क्षेत्र मजबूत होता है और यहां तक ​​कि क्योंकि प्रत्येक कॉइल से छोटे क्षेत्र जोड़ते हैं।आप सोलनॉइड के चुंबकीय क्षेत्र की दिशा को खोजने के लिए दाहिने हाथ के नियम का उपयोग कर सकते हैं: यदि आपकी उंगलियां वर्तमान की दिशा में इंगित करती हैं, तो आपका अंगूठा इलेक्ट्रोमैग्नेट के उत्तरी ध्रुव की ओर इशारा करता है।

एक सोलनॉइड का चुंबकीय क्षेत्र एक बार चुंबक के समान होता है और वर्तमान को उलट देता है, यह दिखाता है कि विद्युत चुम्बकीय क्षेत्र कैसे बदल सकते हैं।एक सोलनॉइड के अंदर चुंबकीय क्षेत्र का सूत्र b = μ₀ni है, जहां n प्रति यूनिट लंबाई कॉइल की संख्या है और मैं वर्तमान है।इस सूत्र से पता चलता है कि अधिक कॉइल जोड़ना या करंट को बढ़ाना चुंबकीय क्षेत्र को मजबूत बनाता है।सोलनोइड्स का उपयोग मशीनों, एमआरआई स्कैनर और भौतिकी प्रयोगों में किया जाता है क्योंकि वे मजबूत, समान चुंबकीय क्षेत्र बनाते हैं।

वर्तमान-ले जाने वाले कंडक्टर को एक कॉइल में आकार दिया गया

चित्र 16: एक चुंबकीय क्षेत्र में एक वर्तमान ले जाने वाले कॉइल का मोड़

जब करंट ले जाने वाले तार को लूप या लूप की श्रृंखला में आकार दिया जाता है, तो यह एक अद्वितीय चुंबकीय क्षेत्र बनाता है।यह क्षेत्र कॉइल के केंद्र से गुजरता है और बाहर के चारों ओर वापस घेरे हुए हैं।प्रत्येक लूप के क्षेत्र कॉइल के केंद्र के साथ एक केंद्रित क्षेत्र बनाने के लिए गठबंधन करते हैं।कसकर घाव के कॉइल में, यह चुंबकीय क्षेत्र को बहुत समान बनाता है।इस क्षेत्र की ताकत वर्तमान और छोरों की संख्या पर निर्भर करती है।अधिक लूप क्षेत्र को मजबूत बनाते हैं, यही वजह है कि लंबे, सीधे कॉइल (सोलनोइड्स) बार चुंबक जैसे मजबूत, समान फ़ील्ड बनाने में प्रभावी होते हैं।

एक सोलनॉइड के अंदर मजबूत, समान चुंबकीय क्षेत्र सामग्री को चुम्बकीय बनाने के लिए उपयोगी है और इसका उपयोग विद्युत सर्किट, ट्रांसफार्मर और अन्य उपकरणों में किया जाता है।कॉइल के बाहर का चुंबकीय क्षेत्र कमजोर है, जो मैग्नेटाइजेशन के लिए उपयोगी नहीं है।यह व्यावहारिक उपयोग के लिए सोलनॉइड के आंतरिक क्षेत्र के महत्व को दर्शाता है।सोलनॉइड्स का उपयोग कण त्वरक और सेंसर में भी किया जाता है, जो प्रौद्योगिकी और विज्ञान में उनके विस्तृत अनुप्रयोगों का प्रदर्शन करते हैं।

एक चुंबकीय क्षेत्र स्थापित करना

जब भी विद्युत प्रवाह एक तार या कॉइल के माध्यम से प्रवाहित होता है, तो चुंबकीय क्षेत्र बनाए जाते हैं।दाएं हाथ का नियम चुंबकीय क्षेत्र की दिशा को निर्धारित करने में मदद करता है: अपने दाहिने अंगूठे को वर्तमान की दिशा में इंगित करता है, और आपकी उंगलियां चुंबकीय क्षेत्र लाइनों की दिशा में कर्ल करेंगी।

एक मजबूत चुंबकीय क्षेत्र बनाने के लिए, आपको इलेक्ट्रोमैग्नेटिज्म का उपयोग करने की आवश्यकता है।एक इलेक्ट्रोमैग्नेट चुंबकीय प्रभाव को बढ़ाने के लिए एक चुंबकीय सामग्री, आमतौर पर लोहे के साथ एक विद्युत प्रवाह को जोड़ता है।इसका उपयोग कई चीजों में किया जाता है, छोटे उपकरणों से लेकर बड़ी मशीनों तक जो भारी धातु की वस्तुओं को उठाते हैं।चुंबकीय क्षेत्र की ताकत इस बात पर निर्भर करती है कि तार कितनी बार कोर के चारों ओर लपेटा जाता है, विद्युत प्रवाह की मात्रा, और तार और कोर सामग्री के गुण।

लोहे का एक टुकड़ा चुनकर शुरू करें, जैसे कि छह से आठ इंच लंबा है, जैसे कि एक बड़ा नाखून।लोहे की छड़ का आकार आपके लिए इलेक्ट्रोमैग्नेट की आवश्यकता के आधार पर भिन्न हो सकता है।एक बार जब आपके पास कोर होता है, तो इसे एक छोर से दूसरे छोर तक चुंबकीय तार के साथ कसकर लपेटें।तार बारीकी से और सुरक्षित रूप से घाव होना चाहिए, कुछ तार कनेक्शन के लिए प्रत्येक छोर पर ढीले लटकते हैं।तार को रॉड पर मजबूती से टेप करें।

इलेक्ट्रोमैग्नेट को एक शक्ति स्रोत से जोड़ने से पहले, प्रत्येक तार के अंत के अंतिम इंच से इन्सुलेशन को पट्टी करें।एक लाइटर के साथ इन्सुलेशन को गर्म करें या जब तक यह हटाने के लिए पर्याप्त नरम न हो जाए, तब तक एक अच्छे विद्युत कनेक्शन के लिए किसी कपड़े के साथ किसी भी अवशेष को साफ करें।एक लालटेन बैटरी के लिए उजागर तार को संलग्न करें।यह सेटअप वर्तमान को तार के माध्यम से प्रवाहित करने की अनुमति देता है, लोहे के कोर के चारों ओर एक चुंबकीय क्षेत्र बनाता है, एक मजबूत चुंबकीय क्षेत्र बनाने में विद्युत चुम्बकीयवाद की मूल बातें दिखाता है।

मजबूत चुंबकीय क्षेत्र बनाने के दो मुख्य तरीके हैं।पहला एक सोलनॉइड का उपयोग कर रहा है, तार का एक कुंडल जो एक चुंबकीय क्षेत्र बनाता है जब विद्युत प्रवाह इसके माध्यम से बहता है।दूसरा तरीका सोलनॉइड के अंदर एक लोहे को कोर लगाना है, जो चुंबकीय प्रतिरोध को कम करके चुंबकीय क्षेत्र को बहुत मजबूत बनाता है।आयरन कोर की एक सीमा है कि यह चुंबकीय क्षेत्र को कितना मजबूत बना सकता है, जिसे संतृप्ति के रूप में जाना जाता है।एक बार जब यह इस बिंदु पर पहुंच जाता है, तो यह क्षेत्र को किसी भी मजबूत नहीं बना सकता है।यह स्वयं लोहे की एक संपत्ति है, और यहां तक ​​कि चल रहे शोध के साथ, एक ऐसी सामग्री ढूंढती है जो लोहे के संतृप्ति मूल्य को पार कर सकती है, इसकी संभावना नहीं है।इसलिए, चुंबकीय क्षेत्र की ताकत आयरन कोर के गुणों से सीमित है, और नए समाधान इन सीमाओं से परे हैं।

चुंबकीय क्षेत्र के अनुप्रयोग

चुंबकीय क्षेत्रों में कई अनुप्रयोग हैं, जिनमें बिजली उत्पादन, चिकित्सा इमेजिंग और परिवहन शामिल हैं।वे एमआरआई मशीन संचालन और ट्रेन लेविटेशन का मुख्य हिस्सा हैं।मैग्नेट हार्ड ड्राइव और क्रेडिट कार्ड पर डेटा स्टोर करते हैं, आधुनिक तकनीक में एक भूमिका निभाते हैं।पृथ्वी का चुंबकीय क्षेत्र हमें हानिकारक ब्रह्मांडीय विकिरण से बचाता है, जीवन के लिए इसके महत्व को उजागर करता है।चुंबकीय क्षेत्रों के व्यापक अनुप्रयोग रोजमर्रा की जिंदगी और उन्नत वैज्ञानिक प्रयासों में उनके महत्व को रेखांकित करते हैं।

निष्कर्ष

चुंबकीय क्षेत्र कई वैज्ञानिक और तकनीकी क्षेत्रों में उपयोगी होते हैं, जो चिकित्सा इमेजिंग और डेटा भंडारण में उन्नत उपयोगों के लिए सामग्री में इलेक्ट्रॉन व्यवहार के बुनियादी सिद्धांतों से लेकर हैं।चुंबकीय क्षेत्रों के सटीक हेरफेर और माप से प्रमुख प्रगति हुई है, जिसमें इलेक्ट्रोल्यूमिनसेंट उपकरणों, कुशल बिजली उत्पादन और उन्नत परिवहन प्रणालियों का विकास शामिल है।कंडक्टर और कॉइल के आसपास चुंबकीय क्षेत्रों का अध्ययन करना विद्युत चुम्बकीयवाद में अंतर्दृष्टि प्रदान करता है, जिससे पूर्वानुमान और नियंत्रणीय चुंबकीय गुणों वाले उपकरणों के निर्माण की अनुमति मिलती है।इन उपकरणों को डिजाइन करने और अनुकूलित करने के लिए दाहिने हाथ के नियम और इंडक्शन के सिद्धांत जैसी तकनीकें अच्छी हैं।मजबूत चुंबकीय क्षेत्रों को उत्पन्न करने के तरीके, जैसे कि सोलनोइड्स और आयरन कोर का उपयोग करते हुए, विद्युत चुम्बकीय प्रौद्योगिकी में चल रहे नवाचार को दिखाते हैं।चुंबकीय क्षेत्रों के अनुप्रयोग दैनिक जीवन और वैज्ञानिक अनुसंधान में उनके महत्व को उजागर करते हुए, औद्योगिक और तकनीकी उपयोग से परे हैं।चुंबकीय क्षेत्रों को समझना न केवल वैज्ञानिक ज्ञान को आगे बढ़ाता है, बल्कि कई क्षेत्रों में नवाचार को भी बढ़ाता है, जिससे विद्युत चुम्बकीय घटनाओं में महारत हासिल होती है।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. आप कॉइल के चारों ओर चुंबकीय क्षेत्र का वर्णन कैसे करेंगे?

एक कॉइल के चारों ओर चुंबकीय क्षेत्र, जिसे सोलनॉइड के रूप में भी जाना जाता है, एक बार चुंबक के क्षेत्र के समान है।कॉइल के अंदर, चुंबकीय क्षेत्र रेखाएं समानांतर, घने और समान रूप से फैली हुई हैं, जो एक मजबूत और समान क्षेत्र का संकेत देती हैं।कॉइल के बाहर, चुंबकीय क्षेत्र की रेखाएं बाहर फैलती हैं और कॉइल के एक छोर से दूसरे छोर तक वापस लूप करती हैं, जिससे बंद लूप बनते हैं।फील्ड लाइनों की दिशा दाहिने हाथ के नियम के बाद, कॉइल के माध्यम से प्रवाहित होने वाली वर्तमान की दिशा से निर्धारित होती है।

2. कंडक्टर के आसपास चुंबकीय क्षेत्र क्या है?

जब वर्तमान एक सीधे कंडक्टर के माध्यम से प्रवाहित होता है, तो यह उसके चारों ओर एक चुंबकीय क्षेत्र उत्पन्न करता है।यह फ़ील्ड कंडक्टर के चारों ओर संकेंद्रित सर्कल बनाती है, दाहिने हाथ के नियम द्वारा दी गई फ़ील्ड लाइनों की दिशा के साथ: यदि आप कंडक्टर को अपने दाहिने हाथ से समझते हैं ताकि आपके अंगूठे को वर्तमान की दिशा में इंगित करें, तो आपकी उंगलियां कर्ल कर देंगी।चुंबकीय क्षेत्र की दिशा।जब आप कंडक्टर से दूर जाते हैं तो चुंबकीय क्षेत्र की ताकत कम हो जाती है।

3. एक कंडक्टर के चारों ओर एक चुंबकीय क्षेत्र के गठन का क्या कारण है?

एक चुंबकीय क्षेत्र एक कंडक्टर के चारों ओर विद्युत आवेशों (वर्तमान) के आंदोलन के कारण बनता है।जब इलेक्ट्रॉन एक कंडक्टर के माध्यम से चलते हैं, तो वे अपनी गति की दिशा में एक चुंबकीय क्षेत्र लंबवत उत्पन्न करते हैं।यह Ampère के सर्कुइटल कानून का एक प्रत्यक्ष परिणाम है, जो एक कंडक्टर के चारों ओर चुंबकीय क्षेत्र से संबंधित है जो इसके माध्यम से गुजरने वाले विद्युत प्रवाह से है।

4. यदि आप एक चुंबक को तार के कॉइल में ले जाते हैं तो क्या होता है?

जब एक चुंबक को तार के एक कॉइल में ले जाया जाता है, तो यह कुंडल में एक इलेक्ट्रोमोटिव बल (ईएमएफ) को प्रेरित करता है, जिससे एक विद्युत प्रवाह उत्पन्न होता है।इस घटना को माइकल फैराडे द्वारा खोजा गया इलेक्ट्रोमैग्नेटिक इंडक्शन के रूप में जाना जाता है।प्रेरित वर्तमान की दिशा चुंबक की गति की दिशा और चुंबकीय क्षेत्र के उन्मुखीकरण पर निर्भर करती है।यदि चुंबक को तेजी से स्थानांतरित किया जाता है या एक मजबूत चुंबकीय क्षेत्र होता है, तो प्रेरित ईएमएफ और वर्तमान मजबूत होगा।

5. एक कंडक्टर के आसपास चुंबकीय क्षेत्र का पैटर्न क्या है?

करंट ले जाने वाले एक सीधे कंडक्टर के चारों ओर चुंबकीय क्षेत्र का पैटर्न कंडक्टर पर केंद्रित सांद्रिक हलकों की विशेषता है।यदि कंडक्टर एक लूप में मुड़ा हुआ है, तो फील्ड लाइनें अधिक जटिल पैटर्न बनाती हैं, जिसमें लूप के अंदर का क्षेत्र मजबूत और अधिक केंद्रित होता है।एक सोलनॉइड के लिए, अंदर का क्षेत्र समान और समानांतर होता है, जबकि इसके बाहर एक बार चुंबक के क्षेत्र से मिलता जुलता है।

6. कॉइल के चारों ओर चुंबकीय क्षेत्र को कैसे मजबूत बनाया जा सकता है?

एक कॉइल के चारों ओर चुंबकीय क्षेत्र को मजबूत बनाने के लिए, आप कर सकते हैं:

कॉइल के माध्यम से प्रवाह को बढ़ाएं;

कॉइल में अधिक मोड़ जोड़ें, लूप की संख्या में वृद्धि;

कोर के उच्च चुंबकीय पारगम्यता के कारण चुंबकीय क्षेत्र को बढ़ाने के लिए कॉइल के अंदर एक फेरोमैग्नेटिक कोर, जैसे लोहे को डालें।

7. एक चुंबकीय क्षेत्र सबसे मजबूत कहां है?

चुंबकीय क्षेत्र एक कुंडल के अंदर सबसे मजबूत है, विशेष रूप से केंद्र के पास, जहां क्षेत्र की रेखाएं सबसे अधिक केंद्रित और समान रूप से समानांतर हैं।एक बार चुंबक में, चुंबकीय क्षेत्र ध्रुवों पर सबसे मजबूत होता है, जहां क्षेत्र की रेखाएं परिवर्तित होती हैं और क्षेत्र घनत्व सबसे अधिक होता है।
