योजनाबद्ध प्रतीक: इलेक्ट्रॉनिक सर्किट डिजाइन के लिए एक गाइड

इलेक्ट्रॉनिक डिजाइन और रखरखाव की जटिल दुनिया में, योजनाबद्ध आरेखों की व्याख्या और उपयोग करने की क्षमता इंजीनियरिंग प्रवीणता की आधारशिला के रूप में है।ये आरेख, या स्कीमेटिक्स, केवल ग्राफिकल अभ्यावेदन को पार करते हैं, वे इलेक्ट्रिकल कनेक्शन, घटकों, निर्माण और इलेक्ट्रॉनिक उपकरणों के समस्या निवारण के व्यापक खाका को मूर्त रूप देते हैं।इन स्कीमेटिक्स के भीतर उपयोग किए जाने वाले मानकीकृत प्रतीकों - प्रतिरोधों और कैपेसिटर जैसे बुनियादी घटकों से लेकर जटिल एकीकृत सर्किट तक - सैद्धांतिक डिजाइनों और व्यावहारिक अनुप्रयोगों के बीच अंतर को पाटने में एक महत्वपूर्ण भूमिका निभाते हैं।यह मार्गदर्शिका योजनाबद्ध प्रतीकों और उनके परिचालन महत्व की बारीकियों में देरी करता है, विभिन्न इलेक्ट्रॉनिक सर्किटों में उनके प्रकारों, अर्थों और उपयोगों की विस्तृत खोज की पेशकश करता है।

सूची

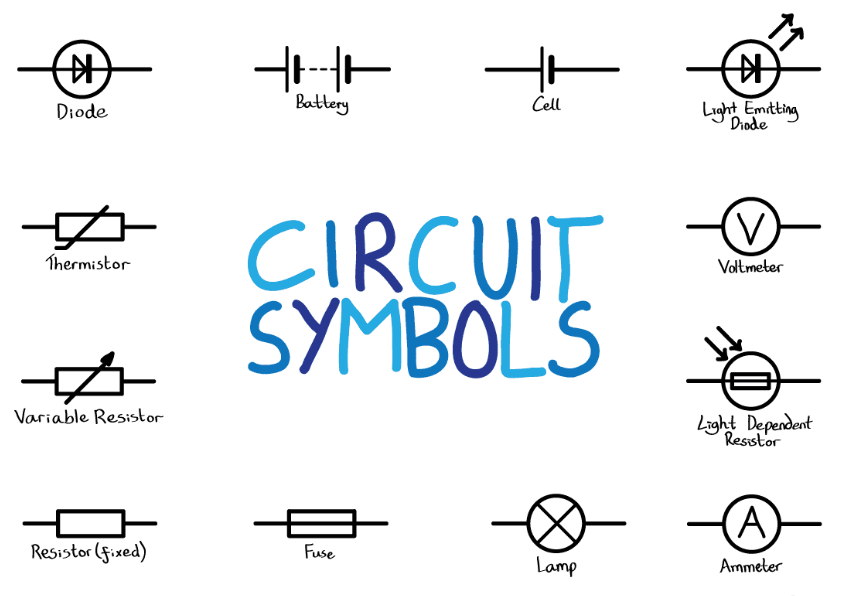

चित्र 1: सर्किट प्रतीक/ योजनाबद्ध प्रतीक

योजनाबद्ध अवलोकन

एक सर्किट आरेख, या योजनाबद्ध, केवल विद्युत कनेक्शन, घटकों और संचालन का एक ग्राफिक प्रतिनिधित्व नहीं है, यह इलेक्ट्रॉनिक डिजाइन और समस्या निवारण की पूरी प्रक्रिया के लिए नींव के रूप में कार्य करता है।इंजीनियर और तकनीशियन मानकीकृत ग्राफिक प्रतीकों के एक सेट का उपयोग करते हैं, जिन्हें योजनाबद्ध प्रतीकों के रूप में जाना जाता है, एक सर्किट और उनके कनेक्शन में विभिन्न घटकों को स्पष्ट रूप से इंगित करने के लिए।

ये प्रतीक सरल प्रतिरोधों और कैपेसिटर से लेकर अधिक जटिल एकीकृत सर्किट तक हैं।प्रत्येक प्रतीक को घटक के प्रकार और इसके कार्य के बारे में सहज जानकारी प्रदान करने के लिए सावधानीपूर्वक तैयार किया गया है।एक सर्किट आरेख के भीतर, ये प्रतीक न केवल घटकों के स्थान को इंगित करते हैं, बल्कि यह भी बताते हैं कि वे विद्युत रूप से कैसे जुड़े हुए हैं।इसके अतिरिक्त, आम पिन या योजनाबद्ध में कनेक्टिंग लाइनों को अक्षर या संक्षिप्तीकरण के साथ लेबल किया जा सकता है, जो आरेख की सूचना और व्यावहारिकता को बढ़ाता है।

वैश्विक रूप से, जबकि विभिन्न प्रतीक वेरिएंट हैं, अंतर्राष्ट्रीय इलेक्ट्रोटेक्निकल कमीशन (IEC) और इंस्टीट्यूट ऑफ इलेक्ट्रिकल एंड इलेक्ट्रॉनिक्स इंजीनियर्स (IEEE) द्वारा प्रदान किए गए मानकीकृत प्रतीक सार्वभौमिकता और इंटरऑपरेबिलिटी की एक डिग्री सुनिश्चित करते हैं।यह मानकीकरण अंतर्राष्ट्रीय परियोजनाओं और शैक्षणिक आदान -प्रदान के लिए विशेष रूप से महत्वपूर्ण है।

योजनाबद्ध प्रतीक

बिजली आपूर्ति प्रतीक

किसी भी इलेक्ट्रॉनिक डिवाइस में बिजली की आपूर्ति आवश्यक है, जो कि लंबी और छोटी लाइनों की एक श्रृंखला का प्रतीक है।ये लाइनें न केवल एक शक्ति स्रोत की उपस्थिति को इंगित करती हैं, बल्कि प्रदान की गई विद्युत ऊर्जा के प्रकार भी हैं।जटिल सर्किटों में, बिजली की आपूर्ति के लिए अलग -अलग प्रतीकों, जैसे कि सकारात्मक और नकारात्मक प्रणालियों के लिए, का उपयोग स्पष्ट रूप से प्रतीकों के अभिविन्यास और डिजाइन के माध्यम से उनके कॉन्फ़िगरेशन को चित्रित करने के लिए किया जाता है।

चित्र 2: सार्वभौमिक शक्ति प्रतीक

चित्रा 3: बाईं ओर डीसी बिजली की आपूर्ति प्रतीक, दाईं ओर एसी बिजली की आपूर्ति प्रतीक

रोकनेवाला प्रतीक

प्रतिरोधक, बिजली के प्रवाह को नियंत्रित करने में मौलिक, अमेरिकी और यूरोपीय मानकों में अलग -अलग प्रतिनिधित्व करते हैं।अमेरिकी प्रतीक ज़िगज़ैग है, जबकि यूरोपीय एक साधारण आयत है।दोनों शैलियाँ प्रभावी रूप से रोकनेवाला की भूमिका और कार्य को संवाद करती हैं।

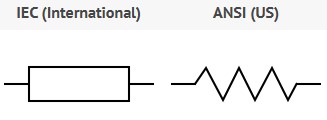

चित्रा 4: रोकनेवाला प्रतीक

Photoresistor (LDR) प्रतीक

एक हल्के-निर्भर अवरोधक (LDR) के प्रतीक में एक सर्कल शामिल है, जिसमें एक तीर के साथ एक सर्कल शामिल है, जो इसके प्रतिरोध पर प्रकाश की तीव्रता के प्रभाव को दर्शाता है।

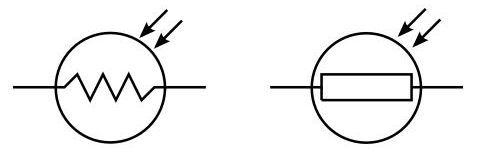

चित्र 5: फोटोरिसिस्टोर (एलडीआर) प्रतीक

फ्यूज प्रतीक

फ़्यूज़ को केवल एक ब्रेक के साथ एक पंक्ति के रूप में चित्रित किया गया है, सर्किट संरक्षण में एक महत्वपूर्ण भूमिका निभाते हुए, विशेष रूप से उच्च-वोल्टेज सेटिंग्स में।

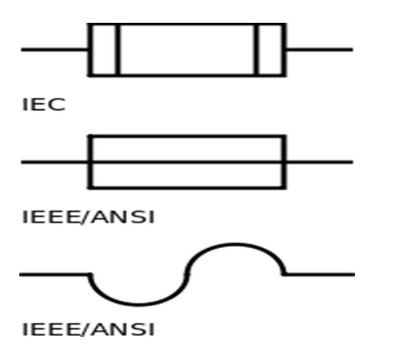

चित्र 6: फ्यूज प्रतीक

इंडक्टर प्रतीक

इंडक्टर्स को एक या कई छोरों के रूप में दिखाया गया है, जो सर्किट में आवश्यक चुंबकीय क्षेत्र उत्पन्न करने के लिए आवश्यक है, एसी संकेतों को संभालने के लिए महत्वपूर्ण है।

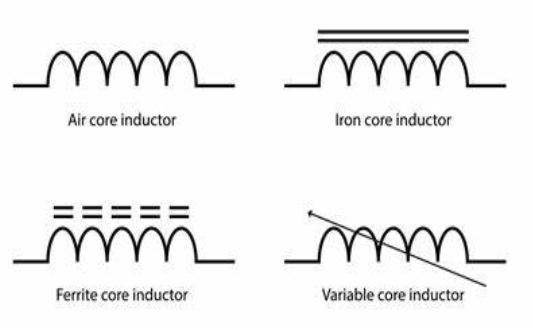

चित्रा 7: प्रारंभ करनेवाला प्रतीक

स्विच प्रतीकों

स्विच, यह नियंत्रित करने के लिए उपयोग किया जाता है कि क्या एक सर्किट के माध्यम से बिजली बहती है, विभिन्न रूपों में प्रतिनिधित्व किया जाता है, सरल टॉगल स्विच से लेकर जटिल बहु-स्थिति स्विच तक।

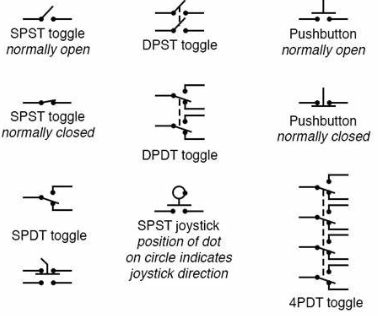

चित्र 8: स्विच प्रतीकों

संधारित्र प्रतीक

कैपेसिटर, जो विद्युत आवेश को संग्रहीत करते हैं और वोल्टेज में उतार-चढ़ाव को चिकना करते हैं या सर्किट में एसी सिग्नल से अलग डीसी को गैर-ध्रुवीकृत प्रकारों से ध्रुवीकृत करने के लिए चिह्नित किया जाता है।स्थापना दिशा को इंगित करने के लिए ध्रुवीकृत कैपेसिटर में "+" संकेत है।

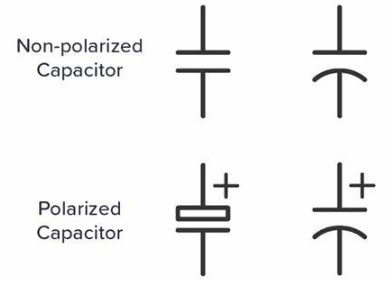

चित्र 9: संधारित्र प्रतीक

पोटेंशियोमीटर प्रतीक

पोटेंशियोमीटर एक समायोज्य प्रतिरोध के माध्यम से वर्तमान को नियंत्रित करते हैं, एक अवरोधक के समान लेकिन एक समायोजन तीर के साथ, इसकी परिवर्तनशीलता को उजागर करते हुए।

चित्र 10: पोटेंशियोमीटर प्रतीक

बैटरी प्रतीक

बैटरी प्रतीक, अलग -अलग लंबाई की लाइनों की श्रृंखला से बने, बैटरी की ऊर्जा और ध्रुवीयता का प्रतिनिधित्व करते हैं, पोर्टेबल इलेक्ट्रॉनिक उपकरणों में एक अपरिहार्य ऊर्जा स्रोत।

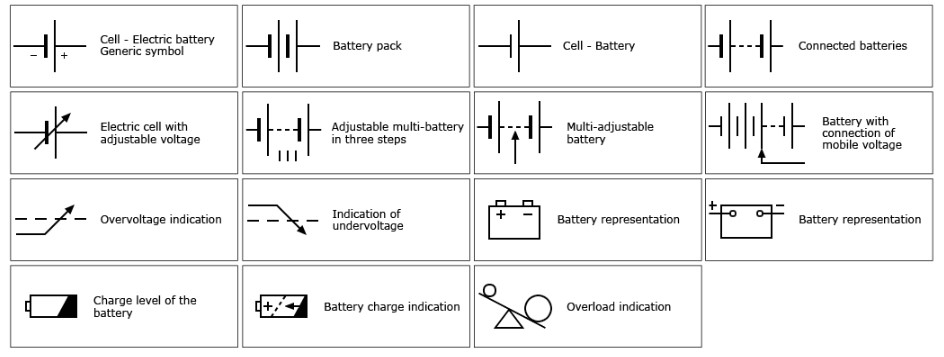

चित्र 11: विभिन्न बैटरी प्रतीक

डायोड प्रतीक

डायोड, जो वर्तमान को केवल एक दिशा में प्रवाहित करने की अनुमति देते हैं, मानक से विशेष प्रकार के एल ई डी या ज़ेनर डायोड, प्रत्येक अद्वितीय चिह्नों के साथ भिन्न होते हैं।

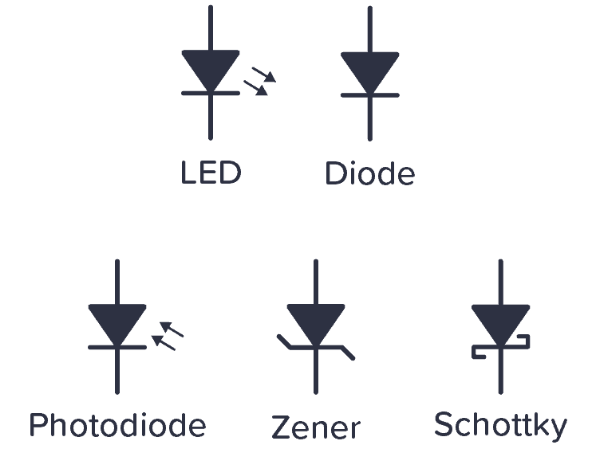

चित्र 12: डायोड प्रतीक

ट्रांजिस्टर प्रतीक

ट्रांजिस्टर, वर्तमान को बढ़ाने और स्विच करने के लिए उपयोग किए जाते हैं, ऐसे प्रतीक होते हैं जो विभिन्न प्रकारों की विशेषताओं और उपयोगों को दर्शाते हैं।

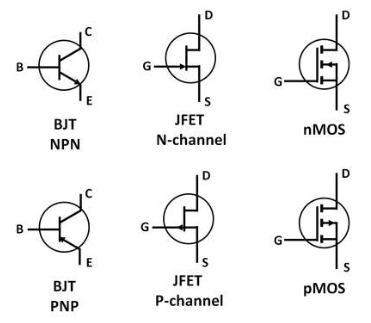

चित्र 13: ट्रांजिस्टर प्रतीक

एकीकृत सर्किट (आईसी) प्रतीक

एक एकीकृत सर्किट (आईसी) के लिए प्रतीक पिन के साथ एक सरल आयत है, जो कि आईसी के डिजाइन के आधार पर प्रत्येक पिन के फ़ंक्शन के साथ, इसकी जटिल कार्यक्षमता का प्रतिनिधित्व करता है।

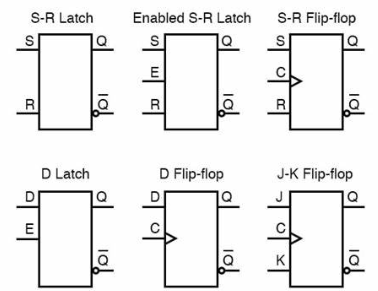

चित्र 14: एकीकृत सर्किट (आईसी) प्रतीक

तर्क द्वार प्रतीक

लॉजिक गेट्स, जो डिजिटल सिग्नल पर बुनियादी तार्किक संचालन करते हैं, में सीधे प्रतीक होते हैं जो स्पष्ट रूप से उनके तार्किक कार्यों को व्यक्त करते हैं।

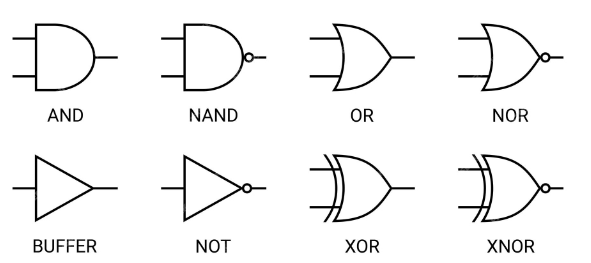

चित्र 15: तर्क गेट प्रतीक

परिचालन एम्पलीफायर (ओपी-एम्प) प्रतीक

परिचालन एम्पलीफायर प्रतीक एक त्रिभुज है, जो एम्पलीफायर के गतिशील इनपुट और आउटपुट को दर्शाता है।

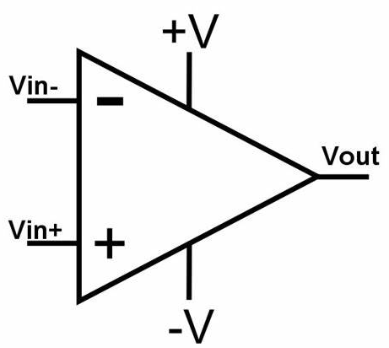

चित्र 16: परिचालन एम्पलीफायर (OP-AMP) प्रतीक

क्वार्ट्ज क्रिस्टल प्रतीक

क्वार्ट्ज क्रिस्टल, स्थिर घड़ी आवृत्तियों को उत्पन्न करने के लिए आवश्यक, दो समानांतर लाइनों और एक थरथरानवाला के लिए एक छोटा प्रतीक, डिजिटल संचार और सटीक नियंत्रण प्रणालियों के लिए महत्वपूर्ण है।

चित्र 17: क्वार्ट्ज क्रिस्टल प्रतीक

योजनाबद्ध प्रतीकों और मूल्यों को कैसे पढ़ें

इलेक्ट्रॉनिक्स में, स्कीमैटिक्स को पढ़ना और व्याख्या करना जानना एक आवश्यक कौशल है, विशेष रूप से सर्किट डिजाइन, परीक्षण और रखरखाव के दौरान।स्कैमैटिक्स इलेक्ट्रॉनिक इंजीनियरों को एक सार्वभौमिक भाषा प्रदान करते हैं जो जटिल इलेक्ट्रॉनिक सिस्टम को समझने योग्य प्रतीकों और कनेक्शनों में सरल बनाता है।एक योजनाबद्ध को सही ढंग से समझने के लिए, आरेख पर इंगित प्रतीकों और मूल्यों का गहन ज्ञान होना आवश्यक है।

प्रतीक एक योजनाबद्ध के भीतर प्रत्येक घटक के लिए पहचानकर्ता के रूप में काम करते हैं।वे आमतौर पर एक पत्र या एक संख्या के बाद पत्रों के संयोजन द्वारा दर्शाया जाता है।पत्र या संयोजन प्रतिरोधक के लिए घटक के प्रकार- 'आर', कैपेसिटर के लिए 'सी', इंडक्टर्स के लिए 'एल' और ट्रांजिस्टर के लिए 'क्यू' को दर्शाता है।संख्या क्रमशः एक ही सर्किट के भीतर समान घटकों के बीच अंतर करती है, जैसे कि आर 1, आर 2, आर 3 क्रमशः पहले, दूसरे और तीसरे प्रतिरोधों के लिए।यह लेबलिंग न केवल योजनाबद्ध में स्पष्टता बनाए रखता है, बल्कि तकनीशियनों को सर्किट असेंबली या समस्या निवारण के दौरान विशिष्ट घटकों को जल्दी और सही ढंग से पता लगाने की अनुमति देता है।

प्रत्येक प्रतीक के बगल में, मूल्यों को आमतौर पर घटक की विद्युत विशेषताओं का वर्णन करने के लिए चिह्नित किया जाता है।उदाहरण के लिए, "R1 220 MA" लेबल वाला एक रोकनेवाला इंगित करता है कि यह 220 ओम के प्रतिरोध के साथ पहला अवरोधक है।इसी तरह, "C1 10μF" चिह्नित एक संधारित्र इसे 10 माइक्रोफारड्स की समाई के साथ पहले संधारित्र के रूप में पहचानता है।ये मान सर्किट की कार्यक्षमता और प्रदर्शन को निर्धारित करते हैं।उदाहरण के लिए, प्रतिरोध मूल्य सर्किट में वर्तमान प्रवाह को प्रभावित करता है, जबकि कैपेसिटेंस मान फ़िल्टरिंग या समय सर्किट में प्रतिक्रिया समय को प्रभावित करता है।

इन प्रतीकों और मूल्यों को समझना और सटीक रूप से पढ़ना, सर्किट के डिजाइन, निर्माण और समस्या निवारण के लिए महत्वपूर्ण है।इसके लिए तकनीशियनों को न केवल योजनाबद्ध पर हर प्रतीक और कनेक्शन को पहचानने और समझने की आवश्यकता होती है, बल्कि इलेक्ट्रॉनिक घटकों के भौतिक और विद्युत गुणों की अच्छी समझ भी होनी चाहिए।सर्किट डिज़ाइन या डिबगिंग के दौरान, इंजीनियर उपयुक्त घटकों का चयन करने के लिए इन चिह्नों पर भरोसा करते हैं, यह सुनिश्चित करते हैं कि सर्किट सुरक्षित रूप से और प्रभावी रूप से काम करता है।

इलेक्ट्रॉनिक सर्किट प्रतीकों की भूमिका

इलेक्ट्रॉनिक सर्किट प्रतीक सर्किट आरेखों के निर्माण और समझ को काफी हद तक सुव्यवस्थित करते हैं।ये प्रतीक पूरे उद्योग में सुसंगत हैं, यह सुनिश्चित करते हुए कि उनसे परिचित कोई भी आसानी से विभिन्न स्कीमेटिक्स की व्याख्या कर सकता है।प्रत्येक प्रतीक में डॉट्स, लाइन्स, लेटर्स, शेडिंग और नंबर जैसे तत्व शामिल होते हैं, प्रत्येक का प्रतिनिधित्व करने वाले घटक को स्पष्ट करने के लिए प्रत्येक विशिष्ट विवरण जोड़ते हैं।

इन आरेखों को प्रभावी ढंग से पढ़ने और उपयोग करने के लिए, पहले उपयोग किए जाने वाले विभिन्न प्रतीकों के बुनियादी रूपों और अर्थों को सीखना चाहिए।यह मूलभूत ज्ञान इंजीनियरों और तकनीशियनों को सर्किट के भीतर कार्यों और कनेक्शन को जल्दी से समझने की अनुमति देता है।सर्किट डिजाइन इन मानकीकृत प्रतीकों पर बहुत अधिक निर्भर करता है।वे इलेक्ट्रॉनिक चित्रों में दिखाई देते हैं जो एक उपकरण के भीतर वायरिंग, लेआउट और घटकों के प्लेसमेंट का विस्तार करते हैं।इन प्रतीकों का उपयोग करके, डिजाइनर स्पष्ट रूप से संवाद कर सकते हैं कि विधानसभा प्रक्रिया के दौरान भागों को कहां और कैसे व्यवस्थित किया जाए।यह स्पष्टता न केवल परियोजना की समयसीमा को गति देती है, बल्कि इलेक्ट्रॉनिक उपकरणों के निर्माण में त्रुटियों को भी कम करती है, जो योजनाबद्ध से विधानसभा तक एक चिकनी विकास प्रक्रिया की सुविधा प्रदान करती है।

निष्कर्ष

योजनाबद्ध आरेखों को पढ़ने और व्याख्या करने की महारत एक अपरिहार्य कौशल है जो इलेक्ट्रॉनिक सर्किटों को विकसित करने और समस्या निवारण की दक्षता और सटीकता को महत्वपूर्ण रूप से बढ़ाता है।एक योजनाबद्ध के भीतर प्रत्येक प्रतीक उन घटकों की विद्युत विशेषताओं और कार्यात्मकताओं को समझने के लिए एक प्रवेश द्वार है जो इसका प्रतिनिधित्व करता है, जिससे इंजीनियरों और तकनीशियनों को सटीकता के साथ इलेक्ट्रॉनिक सिस्टम का निर्माण, विश्लेषण और परिष्कृत करने में सक्षम बनाया जाता है।बिजली की आपूर्ति कॉन्फ़िगरेशन से एकीकृत सर्किट की पेचीदगियों तक, इन प्रतीकों की उचित पहचान और अनुप्रयोग यह सुनिश्चित करता है कि इलेक्ट्रॉनिक उपकरण इष्टतम प्रदर्शन और विश्वसनीयता के साथ काम करते हैं।जैसा कि हमने इलेक्ट्रॉनिक स्कीमेटिक्स में विभिन्न प्रकार के प्रतीकों और उनके विशिष्ट संदर्भों का पता लगाया है, यह स्पष्ट हो जाता है कि ये केवल केवल चिह्नित नहीं हैं, बल्कि महत्वपूर्ण उपकरण हैं जो इलेक्ट्रॉनिक इंजीनियरिंग के सार को समझाते हैं।यह मूलभूत ज्ञान न केवल पेशेवरों को जटिल डिजाइनों से निपटने के लिए लैस करता है, बल्कि इलेक्ट्रॉनिक्स के क्षेत्र में नवाचार और प्रगति को भी सशक्त बनाता है।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. एक योजनाबद्ध आरेख को कैसे समझें?

एक योजनाबद्ध आरेख को समझने के लिए, उन प्रतीकों के साथ खुद को पहचानना और परिचित करना शुरू करें जो विभिन्न घटकों जैसे प्रतिरोधों, कैपेसिटर, डायोड और ट्रांजिस्टर का प्रतिनिधित्व करते हैं।ध्यान दें कि ये घटक लाइनों से कैसे जुड़े होते हैं, जो विद्युत कनेक्शन का प्रतिनिधित्व करते हैं।प्रतीकों के बगल में किसी भी लेबल या मूल्यों की जाँच करें जो प्रतिरोध या वोल्टेज जैसी विशेषताओं को निर्दिष्ट करते हैं।अंत में, सर्किट की कार्यक्षमता को समझने के लिए विभिन्न घटकों के माध्यम से बिजली स्रोत से सर्किट के प्रवाह का पालन करें।

2. शुरुआती लोगों के लिए विद्युत योजनाबद्ध कैसे पढ़ें?

शुरुआती इन चरणों का पालन करके विद्युत योजनाबद्ध पढ़ सकते हैं:

प्रतीकों को पहचानें: प्रतिरोधों, कैपेसिटर और पावर स्रोतों के लिए मूल प्रतीकों को जानें।

कनेक्शन को समझें: पहचानें कि प्रतीकों के बीच की रेखाएं विद्युत कनेक्शन का प्रतिनिधित्व करती हैं।

लेबल की जाँच करें: किसी भी घटक मानों या पहचानकर्ताओं को देखें, जैसे कि एक अवरोधक के लिए "R1 220)"।

ट्रेस पथ: इनपुट से आउटपुट तक सर्किट पथ का पालन करें, यह देखते हुए कि घटकों के माध्यम से वर्तमान कैसे बहता है।

किंवदंती का संदर्भ लें: प्रतीकों या संक्षिप्तीकरण को स्पष्ट करने के लिए उपलब्ध यदि उपलब्ध यदि उपलब्ध है तो योजनाबद्ध किंवदंती या कुंजी का उपयोग करें।

3. पांच बुनियादी विद्युत प्रतीक क्या हैं?

आमतौर पर स्कीमेटिक्स में पाए जाने वाले पांच बुनियादी विद्युत प्रतीक हैं:

रोकनेवाला: आमतौर पर एक ज़िगज़ैग लाइन (अमेरिकी मानक) या एक आयत (यूरोपीय मानक) के रूप में दिखाया गया है।

संधारित्र: गैर-ध्रुवीकृत कैपेसिटर के लिए दो समानांतर लाइनों द्वारा प्रतिनिधित्व किया गया, और एक रेखा और ध्रुवीकृत कैपेसिटर के लिए एक घुमावदार रेखा।

प्रारंभ करनेवाला: छोरों या एक हेलिक्स की एक श्रृंखला के रूप में दर्शाया गया है।

डायोड: एक त्रिभुज के रूप में दिखाया गया है जो एक रेखा की ओर इशारा करता है, जहां त्रिभुज एनोड का प्रतिनिधित्व करता है और रेखा कैथोड का प्रतिनिधित्व करती है।

ग्राउंड: एक या कई अवरोही लाइनों द्वारा इंगित किया गया है जो छोटी हो जाती है, सर्किट के ग्राउंडिंग का प्रतीक है।

4. एक योजनाबद्ध पर डायोड कैसे पढ़ें?

एक योजनाबद्ध पर एक डायोड पढ़ने के लिए, उस प्रतीक की पहचान करें जिसमें एक लाइन की ओर इशारा करते हुए एक त्रिकोण होता है।त्रिभुज की दिशा पारंपरिक वर्तमान प्रवाह (एनोड से कैथोड तक) की दिशा को इंगित करती है।एनोड त्रिभुज के सपाट पक्ष में है, और कैथोड ऊर्ध्वाधर रेखा पर है।यह अभिविन्यास आपको दिखाता है कि कैसे डायोड को सर्किट में जोड़ा जाना चाहिए ताकि वर्तमान को सही दिशा में प्रवाहित करने की अनुमति मिल सके (आगे के पक्षपाती), रिवर्स दिशा में वर्तमान को अवरुद्ध कर दिया।
