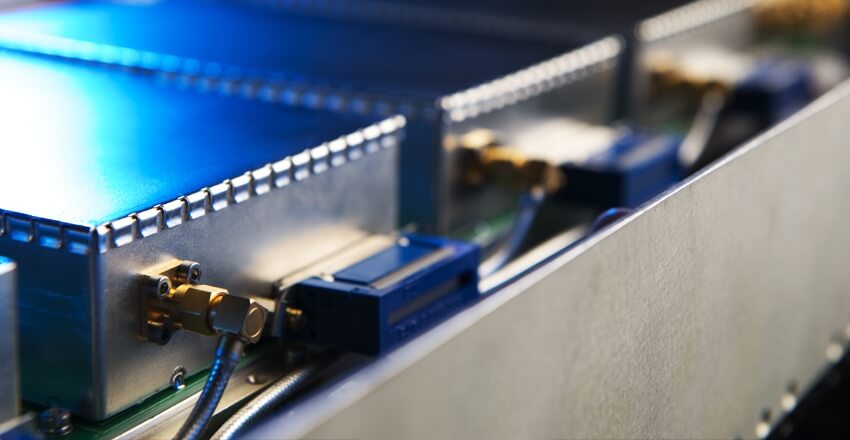

आरएफ पावर एम्पलीफायरों: वे कैसे काम करते हैं, कौन सा प्रकार अधिक कुशल है

इलेक्ट्रॉनिक अनुप्रयोगों में, आरएफ पावर एम्पलीफायर (आरएफपीए) का चयन करना जो उच्च आउटपुट पावर स्तर प्रदान करता है, आवश्यक है।आउटपुट पावर को आमतौर पर संतृप्ति शक्ति स्तर जैसे मापदंडों द्वारा विशेषता दी जाती है, जो उस बिंदु का प्रतिनिधित्व करता है जिस पर बढ़ती इनपुट पावर में अब आउटपुट पावर में इसी वृद्धि का परिणाम नहीं है।एक अन्य महत्वपूर्ण पैरामीटर दक्षता है, जो इनपुट ऊर्जा को प्रयोग करने योग्य आउटपुट पावर में परिवर्तित करने के लिए एम्पलीफायर की क्षमता को निर्धारित करता है।उच्च दक्षता गर्मी विघटन को कम करती है, अनावश्यक थर्मल प्रभाव को कम करती है।

सूची

RF पावर एम्पलीफायर क्या है?

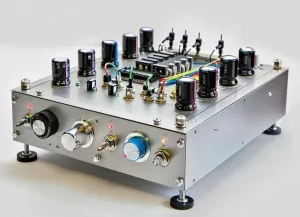

एक आरएफ पावर एम्पलीफायर (आरएफपीए) एक इलेक्ट्रॉनिक डिवाइस है जो मुख्य रूप से एक उच्च शक्ति स्तर पर एक इनपुट आरएफ सिग्नल को बढ़ाने के लिए डिज़ाइन किया गया है, जो वायरलेस संचार, रडार सिस्टम और सैटेलाइट संचार जैसे अनुप्रयोगों की शक्ति आवश्यकताओं को पूरा करता है।यह एंटेना या अन्य आरएफ घटकों को चलाने के लिए पर्याप्त स्तरों तक कम-शक्ति संकेतों को बढ़ाता है, इष्टतम रिसेप्शन की गुणवत्ता को बनाए रखते हुए लंबी दूरी के सिग्नल ट्रांसमिशन को सुनिश्चित करता है।

आरएफ पावर एम्पलीफायरों का कार्य सिद्धांत

आरएफ पावर एम्पलीफायरों का कार्य सिद्धांत अर्धचालक उपकरणों, विशेष रूप से ट्रांजिस्टर के प्रवर्धन विशेषताओं पर आधारित है।प्रारंभ में, एम्पलीफायर में प्रवेश करने से पहले, आरएफ सिग्नल एक इनपुट मिलान सर्किट से गुजरता है।इस मिलान सर्किट का प्राथमिक कार्य एम्पलीफायर के इनपुट प्रतिबाधा के साथ इनपुट सिग्नल के प्रतिबाधा को संरेखित करना है, जो इष्टतम बिजली हस्तांतरण और न्यूनतम संकेत प्रतिबिंब सुनिश्चित करता है।

इसके बाद, आरएफ सिग्नल एम्पलीफायर के कोर सर्किट में ट्रांजिस्टर पर लागू होता है।ट्रांजिस्टर इनपुट सिग्नल के आयाम को बढ़ाने के लिए अपनी वर्तमान या वोल्टेज नियंत्रण क्षमता का उपयोग करता है, इसे उच्च शक्ति उत्पादन में परिवर्तित करता है।अंत में, प्रवर्धित आरएफ सिग्नल एक आउटपुट मिलान सर्किट के माध्यम से पावर एम्पलीफायर से बाहर निकलता है।

आरएफ पावर एम्पलीफायरों की प्रमुख विशेषताएं

उच्च शक्ति उत्पादन: आरएफ पावर एम्पलीफायरों कमजोर आरएफ संकेतों को कई वाट से लेकर हजारों वाट तक के पावर लेवल तक बढ़ा सकते हैं, जो लंबी दूरी के ट्रांसमिशन के लिए प्रभावी एंटीना ड्राइव सुनिश्चित करते हैं।

उच्च दक्षता: गैलियम नाइट्राइड (GAN) और सिलिकॉन कार्बाइड (SIC) जैसे ध्यान से डिज़ाइन किए गए सर्किट और उन्नत बिजली उपकरणों को नियोजित करके, RF पावर एम्पलीफायरों को कुशल ऊर्जा रूपांतरण प्राप्त होता है, जिससे बिजली की खपत और गर्मी उत्पादन को कम किया जाता है।

उत्कृष्ट रैखिकता: आरएफ पावर एम्पलीफायरों ने इनपुट और आउटपुट सिग्नल के बीच एक रैखिक संबंध बनाए रखा है, जिससे सिग्नल विरूपण और हस्तक्षेप को काफी कम कर दिया जाता है, जिससे संचार प्रणालियों की गतिशील रेंज और ट्रांसमिशन गुणवत्ता में सुधार होता है।

वाइड फ़्रीक्वेंसी रेंज: आरएफ पावर एम्पलीफायरों ने विभिन्न अनुप्रयोगों की आवश्यकताओं को पूरा करते हुए, आरएफ से माइक्रोवेव और यहां तक ​​कि मिलीमीटर-वेव बैंड तक एक व्यापक आवृत्ति रेंज को कवर किया।

आरएफ पावर एम्पलीफायरों के प्रकार

क्लास ए एम्पलीफायर्स

विभिन्न पावर एम्पलीफायर कॉन्फ़िगरेशन के बीच, क्लास ए एम्पलीफायरों सबसे सरल और सबसे रैखिक हैं।ये एम्पलीफायरों एक मानक सामान्य-एमिटर व्यवस्था में एक एकल स्विचिंग ट्रांजिस्टर का उपयोग करते हैं, जो एक उल्टे आउटपुट का उत्पादन करते हैं।ट्रांजिस्टर स्थायी रूप से "ऑन" राज्य में पक्षपाती है, पूरे इनपुट सिग्नल चक्र में चालन सुनिश्चित करता है।यह निरंतर संचालन न्यूनतम विरूपण में परिणाम करता है और आउटपुट सिग्नल आयाम को अधिकतम करता है।

क्लास ए एम्पलीफायरों की एक प्रमुख विशेषता पूरे 360 ° इनपुट चक्र में उनका निर्बाध चालन है।यह सुविधा आवृत्ति डिवीजन को रोकती है या विरूपण को स्विच करती है, जिससे वे रैखिक प्रवर्धन के लिए एक आदर्श बेंचमार्क बन जाते हैं।एक क्लास ए एम्पलीफायर के आउटपुट चरण में एक एकल पावर ट्रांजिस्टर या एक महत्वपूर्ण लोड करंट साझा करने के लिए कॉन्फ़िगर किए गए ट्रांजिस्टर की एक जोड़ी शामिल हो सकती है।

क्लास बी एम्पलीफायर्स

भले ही वे ट्रांजिस्टर या वैक्यूम ट्यूब का उपयोग करते हैं, क्लास बी एम्पलीफायरों को एक ही सिद्धांत पर काम करते हैं: ऑपरेटिंग पॉइंट कॉन्फ़िगर किया गया है ताकि एम्पलीफायर का क्विसेन्ट करंट शून्य हो।एक पुश-पुल कॉन्फ़िगरेशन में, दो ट्रांजिस्टर वैकल्पिक रूप से इनपुट सिग्नल के प्रत्येक आधे-चक्र के दौरान संचालित करते हैं, प्रभावी रूप से प्रत्येक इसी आधा चक्र को बढ़ाते हैं।

प्रत्येक आधे-चक्र के विकृति-मुक्त प्रवर्धन को सुनिश्चित करने के लिए, ट्रांजिस्टर को बेस-एमिटर वोल्टेज ड्रॉप से ​​अधिक के लिए उचित पूर्वाग्रह वर्तमान की आवश्यकता होती है।क्लास बी एम्पलीफायरों में एक उल्लेखनीय मुद्दा क्रॉसओवर विरूपण है, जो तब होता है जब इनपुट सिग्नल बेस-एमिटर वोल्टेज (V_BE) से छोटा होता है, जिससे ट्रांजिस्टर का संचालन बंद हो जाता है।यह सकारात्मक और नकारात्मक आधे-चक्रों के बीच संक्रमण के दौरान एक संक्षिप्त अंतराल में परिणाम करता है जहां न तो एनपीएन और न ही पीएनपी ट्रांजिस्टर सक्रिय है, जिससे क्रॉसओवर विरूपण और वैकल्पिक संकेत विरूपण होता है।

क्लास एबी एम्पलीफायरों

क्लास एबी एम्पलीफायरों ने क्लास बी एम्पलीफायरों के साथ विशेषताओं को साझा किया है, लेकिन एक महत्वपूर्ण अंतर है: वे इनपुट सिग्नल के सकारात्मक और नकारात्मक आधे-तरंगों को संयोजित करने के लिए एक पुश-पुल कॉन्फ़िगरेशन का उपयोग करते हैं।यह व्यवस्था प्रवर्धन के दौरान आवृत्ति विभाजन विरूपण को कम करती है।

क्लास एबी एम्पलीफायरों के बीच एक और महत्वपूर्ण अंतर उनकी रैखिकता है।जबकि क्लास एबी एम्पलीफायर्स अच्छी रैखिकता प्रदान करते हैं, उनके आउटपुट वर्तमान स्तर कम होते हैं, जिससे उनकी दक्षता आमतौर पर क्लास ए एम्पलीफायरों की तुलना में कम होती है।

क्लास एबी एम्पलीफायरों में उपलब्ध सबसे कुशल आरएफ पावर एम्पलीफायरों में से हैं।हालांकि, वे उल्लेखनीय सीमाओं के साथ आते हैं - लागत एक बड़ी कमी है।ये एम्पलीफायरों को क्लास ए एम्पलीफायरों की तुलना में बड़े और अधिक महंगे हैं, जो उन्हें कॉम्पैक्ट रेडियो संचार उपकरणों के लिए कम उपयुक्त बनाते हैं।

क्लास सी पावर एम्पलीफायरों

क्लास सी एम्पलीफायरों को क्लास ए और एबी डिज़ाइन से अलग तरीके से संचालित किया जाता है।वे 180 डिग्री से कम के चालन कोण का उपयोग करते हैं, जिसके परिणामस्वरूप उच्च दक्षता होती है लेकिन बढ़ी हुई विरूपण की लागत पर।हालांकि, इस विरूपण को गुंजयमान सर्किट का उपयोग करके कम किया जा सकता है जो हार्मोनिक्स को फ़िल्टर करते हैं, यह सुनिश्चित करना कि प्रवर्धित संकेत विशिष्ट आरएफ अनुप्रयोगों के लिए उपयुक्त रहता है।

आरएफ पावर एम्पलीफायर को चलाने के लिए क्लास सी एम्पलीफायर का उपयोग करते समय, आउटपुट चरण का उचित मिलान बिजली दक्षता बनाए रखने के लिए महत्वपूर्ण है।इसे प्राप्त करने का एक तरीका समानांतर प्रतिबाधा मिलान के माध्यम से है, जो सर्किट बोर्ड करंट को दोगुना करते हुए आरएफ पावर एम्पलीफायर के आंतरिक प्रतिबाधा को कम करता है, जिससे उच्च शक्ति उत्पन्न होती है।

क्लास जी एम्पलीफायर्स

क्लास जी एम्पलीफायरों में सबसे कुशल आरएफ पावर एम्पलीफायरों में से हैं।वे आउटपुट ट्रांजिस्टर को बिजली की आपूर्ति वोल्टेज को सीमित करके दक्षता में सुधार करते हैं।वोल्टेज के स्तर को गतिशील रूप से समायोजित करके, क्लास जी एम्पलीफायरों ने बिजली की खपत को कम कर दिया, जिससे उन्हें उच्च आउटपुट पावर को बनाए रखते हुए कम आपूर्ति वोल्टेज पर काम करने की अनुमति मिलती है।

हालांकि, क्लास जी एम्पलीफायरों की जटिलता से विनिर्माण लागत बढ़ जाती है।उन्हें जटिल बिजली प्रबंधन सर्किट की आवश्यकता होती है, जिससे वे अन्य एम्पलीफायर प्रकारों की तुलना में अधिक महंगे होते हैं।इसके अतिरिक्त, जबकि वे उच्च उत्पादन शक्ति प्रदान करते हैं, इसे प्राप्त करने के लिए बिजली की आपूर्ति क्षमता में वृद्धि की आवश्यकता होती है।

क्लास जे एम्पलीफायर्स

क्लास जे एम्पलीफायरों में पारंपरिक आरएफ पावर एम्पलीफायरों से भिन्नता है कि वे एक नॉनलाइन आउटपुट कैपेसिटेंस (COUT) का उपयोग करते हैं।यह कॉन्फ़िगरेशन विशेष रूप से कम बिजली के स्तर पर मौलिक आवृत्ति के लिए ट्यून किया गया है, दक्षता का अनुकूलन।

क्लास जे एम्पलीफायरों की एक प्रमुख विशेषता वोल्टेज तनाव को कम करते हुए अत्यधिक कुशल आरएफ सिग्नल उत्पन्न करने की उनकी क्षमता है।यह एम्पलीफायर प्रकार एक ब्रांकेड सर्किट टोपोलॉजी को नियुक्त करता है, जिससे ट्रांजिस्टर को चालन और ग्राउंडिंग चरणों के बीच स्विच करने की अनुमति मिलती है।वोल्टेज और वर्तमान तरंगों को ठीक से प्रबंधित करके, क्लास जे एम्पलीफायरों ने उच्च-आवृत्ति आरएफ अनुप्रयोगों में बेहतर प्रदर्शन प्राप्त किया।

निष्कर्ष

आरएफ पावर एम्पलीफायरों आवश्यक घटक हैं जो आरएफ संकेतों को विद्युत ऊर्जा में परिवर्तित करते हैं।व्यावहारिक अनुप्रयोगों में, उपयुक्त आरएफ पावर एम्पलीफायर प्रकार का चयन करने के लिए आउटपुट पावर, दक्षता, रैखिकता और आवृत्ति रेंज जैसे कारकों के व्यापक मूल्यांकन की आवश्यकता होती है।

नई सामग्रियों और प्रौद्योगिकियों की उन्नति के साथ, जैसे कि गैलियम नाइट्राइड (जीएएन) और सिलिकॉन कार्बाइड (एसआईसी) जैसे वाइड-बैंडगैप अर्धचालक, आरएफ पावर एम्पलीफायरों के प्रदर्शन में सुधार जारी रहेगा।ये प्रगति भविष्य के संचार और इलेक्ट्रॉनिक प्रणालियों में उच्च दक्षता, उच्च-शक्ति प्रवर्धन की बढ़ती मांग को पूरा करेंगी।
