सतह पर्वत प्रौद्योगिकी (एसएमटी)

सर्फेस माउंट टेक्नोलॉजी (एसएमटी) ने इलेक्ट्रॉनिक उपकरणों को बनाने के तरीके को बदल दिया है।चूंकि इलेक्ट्रॉनिक गैजेट छोटे, तेज और अधिक शक्तिशाली होते रहते हैं, इसलिए यह विनिर्माण विधियों के लिए अधिक से अधिक महत्वपूर्ण हो जाता है जो कुशल और विश्वसनीय दोनों हैं।एसएमटी इलेक्ट्रॉनिक घटकों को सीधे मुद्रित सर्किट बोर्डों (पीसीबी) की सतह पर रखने की अनुमति देकर इस आवश्यकता को पूरा करता है, बजाय पुरानी विधि के बजाय जहां घटकों को बोर्ड में छेद के माध्यम से डाला जाना था।चीजों को करने का यह नया तरीका न केवल विनिर्माण प्रक्रिया को गति देता है, बल्कि छोटे, अधिक जटिल और अधिक टिकाऊ इलेक्ट्रॉनिक उपकरणों को बनाना भी संभव बनाता है।

सूची

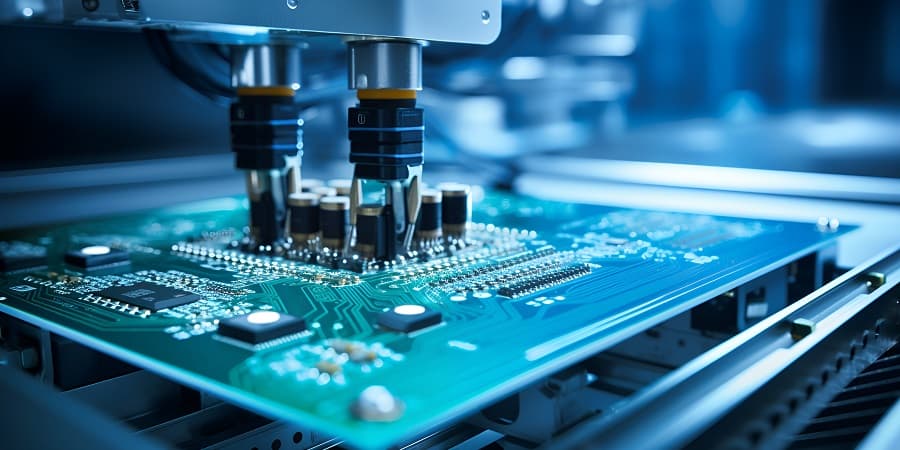

चित्रा 1: सरफेस माउंट टेक्नोलॉजी (एसएमटी)

सरफेस माउंट टेक्नोलॉजी (एसएमटी) क्या है?

सरफेस माउंट टेक्नोलॉजी (एसएमटी) इलेक्ट्रॉनिक उपकरणों के निर्माण का एक तरीका है जहां घटकों को सीधे एक मुद्रित सर्किट बोर्ड (पीसीबी) की सतह पर रखा जाता है।पुराने तरीकों के विपरीत, जहां भागों में तारों को बोर्ड में छेद के माध्यम से चला गया था, एसएमटी उन छेदों की आवश्यकता के बिना सीधे पीसीबी पर घटकों को रखता है।

एसएमटी का एक बड़ा फायदा यह है कि यह उन मशीनों के साथ अच्छी तरह से काम करता है जो इन घटकों को स्वचालित रूप से इकट्ठा कर सकते हैं।चूंकि भागों को सीधे पीसीबी पर रखा जाता है, इसलिए मशीनें थोड़े समय में कई घटकों को जल्दी और सटीक रूप से रख सकती हैं।यह स्वचालन प्रक्रिया को तेज और कम खर्चीला बनाता है, जिससे एसएमटी बड़ी मात्रा में इलेक्ट्रॉनिक उत्पादों के उत्पादन के लिए पसंदीदा तरीका है।

एसएमटी का एक और लाभ यह है कि यह छोटे और अधिक जटिल इलेक्ट्रॉनिक उपकरणों के लिए अनुमति देता है।बोर्ड में छेद की आवश्यकता के बिना, घटकों को एक साथ और पीसीबी के दोनों किनारों पर करीब रखा जा सकता है, जो अंतरिक्ष को बचाता है।यह आज के इलेक्ट्रॉनिक्स में विशेष रूप से उपयोगी है, जहां गैजेट छोटे और अधिक शक्तिशाली हो रहे हैं।

एसएमटी के तकनीकी पक्ष में एक पेस्ट का उपयोग करना शामिल है जो पीसीबी पर अस्थायी रूप से घटकों को रखता है।इस पेस्ट में छोटे सोल्डर गेंदें होती हैं जो बोर्ड को एक विशेष ओवन में गर्म होने पर पिघल जाती हैं, जिससे घटकों और पीसीबी के बीच स्थायी संबंध बनाते हैं।

सतह माउंट प्रौद्योगिकी का विकास

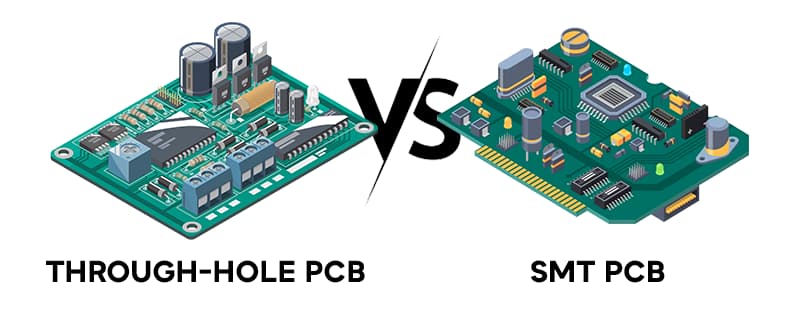

चित्रा 2: होल पीसीबी बनाम एसएमटी पीसीबी के माध्यम से

सर्फेस माउंट टेक्नोलॉजी (एसएमटी) 1970 और 1980 के दशक के दौरान सुर्खियों में आ गई जब छोटे और अधिक उन्नत इलेक्ट्रॉनिक उपकरणों की बढ़ती आवश्यकता थी।उस समय, इलेक्ट्रॉनिक घटकों को इकट्ठा करने के लिए पारंपरिक तरीके - जहां धातु के पैरों के साथ भागों को एक मुद्रित सर्किट बोर्ड (पीसीबी) पर छेद में डाला गया था - कम व्यावहारिक बनने के लिए।इस पुरानी विधि में बड़े हिस्से और ड्रिल किए गए छेदों के माध्यम से इन भागों को रखने की एक लंबी प्रक्रिया शामिल थी, जिससे छोटे और अधिक जटिल उपकरणों की मांग के साथ इसे बनाए रखना कठिन हो गया।

एसएमटी ने एक नया दृष्टिकोण पेश किया, जिससे इलेक्ट्रॉनिक भागों को पीसीबी की सतह पर सीधे छेद करने की आवश्यकता के बिना सीधे रखा जा सके।इस परिवर्तन ने न केवल घटकों और बोर्डों को खुद को छोटा कर दिया, बल्कि विनिर्माण प्रक्रिया को भी बढ़ाया।छेदों में लीड डालने के कदम को छोड़कर, एसएमटी ने इलेक्ट्रॉनिक उपकरणों को अधिक तेज़ी से उत्पादन करना संभव बना दिया, जो बहुत मददगार था क्योंकि इन उपकरणों की मांग में वृद्धि हुई थी।घटकों के छोटे आकार ने भी अधिक भागों को बोर्ड पर फिट होने की अनुमति दी, जिससे छोटे उपकरणों में अधिक कार्यों को जोड़ना संभव हो गया, कुछ ऐसा जो आज के इलेक्ट्रॉनिक्स में बहुत आम हो गया है।

एसएमटी ने पुराने तरीकों की तुलना में बेहतर स्थायित्व की पेशकश की।पीसीबी की सतह पर लगे भागों में आंदोलन या कंपन से क्षतिग्रस्त होने की संभावना कम होती है, जिससे लंबे समय तक चलने वाले इलेक्ट्रॉनिक उपकरण होते हैं।इसने स्थायित्व में वृद्धि की, सामग्री की कम लागत और अधिक कुशल उत्पादन के साथ, एसएमटी को बड़े पैमाने पर उत्पादक इलेक्ट्रॉनिक उपकरणों के लिए सबसे अच्छा विकल्प बना दिया।

सतह-माउंट प्रौद्योगिकी के प्रमुख घटक (एसएमटी)

सरफेस-माउंट डिवाइस (एसएमडी) सतह-माउंट तकनीक (एसएमटी) में उपयोग किए जाने वाले बुनियादी तत्व हैं।एक मुद्रित सर्किट बोर्ड (पीसीबी) में छेद के माध्यम से जाने वाले लीड के साथ पारंपरिक घटकों के विपरीत, एसएमडी को सीधे पीसीबी की सतह पर रखा गया है।यह डिज़ाइन अधिक कॉम्पैक्ट और कुशल इलेक्ट्रॉनिक सर्किट के लिए अनुमति देता है।एसएमडी तीन मुख्य प्रकारों में आते हैं: निष्क्रिय घटक, ट्रांजिस्टर और डायोड, और एकीकृत सर्किट (आईसीएस)।

निष्क्रिय घटक

इस समूह में प्रतिरोध, कैपेसिटर और इंडक्टर्स शामिल हैं।ये घटक एक सर्किट में विद्युत संकेतों को नियंत्रित करने में मदद करते हैं।एसएमडी प्रतिरोधों और कैपेसिटर विशेष रूप से सामान्य हैं और 1812, 1206, 0805, 0603, 0402, और 0201 जैसे मानक आकारों में उपलब्ध हैं। संख्याएं एक इंच के सौवें हिस्से में घटक के आकार को दिखाती हैं, पहले दो अंक लंबाई और अंतिम का संकेत देते हैं।दो चौड़ाई।एसएमडीएस में छोटे आकारों के कदम ने आधुनिक, छोटे इलेक्ट्रॉनिक उपकरणों के विकास की अनुमति देते हुए अधिक कॉम्पैक्ट सर्किट डिजाइन बनाना संभव बना दिया है।

ये माप यह तय करने में मदद करते हैं कि विभिन्न इलेक्ट्रॉनिक सर्किट के लिए कौन से घटक सही हैं, खासकर जब छोटे और अधिक कुशल आधुनिक उपकरणों के लिए डिजाइन करते हैं।

एसएमडी आकार	लंबाई (इंच)	चौड़ाई (इंच)	लंबाई (मिमी)	चौड़ाई (मिमी)
1812	0.180	0.120	4.50	3.20
1206	0.125	0.060	3.20	1.60
0805	0.080	0.050	2.00	1.25
0603	0.063	0.031	1.60	0.80
0402	0.040	0.020	1.00	0.50
0201	0.024	0.012	0.60	0.30

ट्रांजिस्टर और डायोड

एसएमटी में ट्रांजिस्टर और डायोड आमतौर पर छोटे प्लास्टिक के मामलों में पैक किए जाते हैं।इन मामलों में लीड (धातु के पैर) होते हैं जो पीसीबी को छूने के लिए तुले होते हैं।इन घटकों में आम तौर पर तीन लीड होते हैं, जो उन्हें बोर्ड पर सही ढंग से रखने के लिए आसान बनाने के लिए व्यवस्थित होते हैं।उनके छोटे आकार और सतह-माउंट डिज़ाइन पीसीबी पर स्थान को बचाने में मदद करते हैं, जिससे अधिक घटकों को एकल बोर्ड पर फिट होने की अनुमति मिलती है, जो सर्किट की कार्यक्षमता को बढ़ाता है।

एकीकृत सर्किट (ICS)

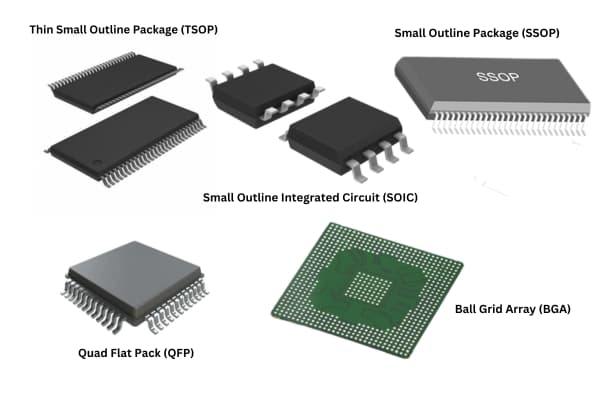

चित्र 3: एसएमटी आईसी पैकेज के विभिन्न प्रकार

एसएमटी में आईसीएस विभिन्न प्रकार के पैकेजों में आते हैं, जो इस आधार पर चुने जाते हैं कि सर्किट कितना जटिल है और कितने कनेक्शन की आवश्यकता है।सामान्य आईसी पैकेज में शामिल हैं छोटे रूपरेखा एकीकृत सर्किट (SOIC), पतली छोटी रूपरेखा पैकेज (TSOP), और छोटे रूपरेखा पैकेज (SSOP)।इन पैकेजों में उन पक्षों से विस्तार होता है, जो पीसीबी सतह पर आसानी से घुड़सवार होने के लिए डिज़ाइन किए गए हैं।अधिक जटिल आईसी के लिए जिन्हें अधिक कनेक्शन और उच्च प्रदर्शन की आवश्यकता होती है, जैसे पैकेज क्वाड फ्लैट पैक (QFP) और बॉल ग्रिड सरणी (BGA) उपयोग किया जाता है।बीजीए पैकेज, विशेष रूप से, पीसीबी से कनेक्ट करने के लिए पैकेज के नीचे पर छोटे मिलाप गेंदों की एक सरणी का उपयोग करते हुए, एक छोटी सी जगह में बड़ी संख्या में कनेक्शन प्रदान करने के लिए जाना जाता है।

एसएमटी विनिर्माण प्रक्रिया

एसएमटी निर्माण प्रक्रिया में यह सुनिश्चित करने के लिए कई महत्वपूर्ण चरण शामिल हैं कि एसएमडी को सही ढंग से रखा गया है और पीसीबी पर मिलाया गया है।यह प्रक्रिया अत्यधिक स्वचालित है, जो बड़ी मात्रा में इलेक्ट्रॉनिक सर्किट बनाने में दक्षता और स्थिरता बढ़ाने में मदद करती है।

मिलाप पेस्ट आवेदन

चित्रा 4: एसएमटी प्रक्रिया में मिलाप पेस्ट का अनुप्रयोग

प्रक्रिया मिलाप पेस्ट के आवेदन के साथ शुरू होती है, छोटे मिलाप कणों और प्रवाह का एक मोटा मिश्रण (टांका लगाने के लिए सतहों को साफ करने और तैयार करने के लिए उपयोग किया जाने वाला एक रसायन)।सोल्डर पेस्ट को पीसीबी के पैड पर लगाया जाता है, जो कि उन स्पॉट हैं जहां एसएमडी रखे जाएंगे।एक स्टैंसिल का उपयोग केवल इन पैड पर पेस्ट लगाने के लिए किया जाता है, यह सुनिश्चित करते हुए कि सोल्डर केवल मौजूद है जहां इसकी आवश्यकता है।यह कदम बहुत महत्वपूर्ण है क्योंकि मिलाप पेस्ट की राशि और प्लेसमेंट सीधे मिलाप जोड़ों की गुणवत्ता और सर्किट की समग्र विश्वसनीयता को प्रभावित करता है।

घटक प्लेसमेंट

मिलाप पेस्ट लागू होने के बाद, स्वचालित मशीनें, जिन्हें पिक-एंड-प्लेस मशीन के रूप में जाना जाता है, एसएमडी को मिलाप-पेस्ट-लेपित पैड पर स्थित करते हैं।ये मशीनें बहुत सटीक हैं और उच्च गति पर घटकों को रख सकती हैं, जो जटिल इलेक्ट्रॉनिक सर्किट बनाने के लिए आवश्यक है।प्रत्येक घटक के सही अभिविन्यास और प्लेसमेंट को उन्नत दृष्टि प्रणालियों द्वारा सुनिश्चित किया जाता है जो मशीनों को निर्देशित करते हैं।

इलेक्ट्रॉनिक उपकरणों में एक लेप लगाकर टाँका लगाना

एक बार जब सभी घटक पीसीबी पर जगह में हो जाते हैं, तो विधानसभा को एक रिफ्लो ओवन में ले जाया जाता है।रिफ्लो टांका लगाने के दौरान, पीसीबी को एक नियंत्रित तरीके से गर्म किया जाता है, जिससे मिलाप का पेस्ट पिघल जाता है।जैसा कि पीसीबी ठंडा होता है, मिलाप हार्ड करता है, घटकों और पीसीबी के बीच मजबूत यांत्रिक और विद्युत कनेक्शन बनाता है।रिफ्लो ओवन में तापमान को घटकों को नुकसान पहुंचाने से बचने के लिए सावधानीपूर्वक नियंत्रित किया जाता है और यह सुनिश्चित करने के लिए कि पूरे बोर्ड में टांका लगाने की प्रक्रिया एक समान है।

जांच और परीक्षण

टांका लगाने के बाद, इकट्ठे पीसीबी पूरी तरह से निरीक्षण और परीक्षण के माध्यम से जाता है ताकि यह सुनिश्चित हो सके कि सभी घटकों को सही ढंग से रखा गया है और मिलाप जोड़ों में कोई दोष नहीं है।इस निरीक्षण प्रक्रिया में आमतौर पर शामिल होता है स्वचालित ऑप्टिकल निरीक्षण (एओआई), जहां कैमरे और सॉफ्टवेयर का उपयोग गलत या लापता घटकों या मिलाप के साथ मुद्दों का पता लगाने के लिए किया जाता है।इसके अलावा, एक्स-रे निरीक्षण विशेष रूप से बीजीए पैकेज के लिए मिलाप जोड़ों की जांच करने के लिए इस्तेमाल किया जा सकता है, जहां मिलाप जोड़ों को दिखाई नहीं देता है।यह पुष्टि करने के लिए कार्यात्मक परीक्षण भी किया जाता है कि इकट्ठे पीसीबी इरादा के अनुसार काम करता है।

सतह पर्वत प्रौद्योगिकी के लाभ

सर्फेस माउंट टेक्नोलॉजी (एसएमटी) कई स्पष्ट लाभ प्रदान करता है जिसने इसे प्रिंटेड सर्किट बोर्ड (पीसीबी) पर इलेक्ट्रॉनिक घटकों को रखने के लिए गो-टू विधि बना दिया है।

एसएमटी का एक बड़ा लाभ इसकी भूमिका है लघुरूपण।एसएमटी छोटे घटकों का उपयोग करता है और उन्हें पीसीबी पर अधिक घनी रूप से पैक करने की अनुमति देता है, जिससे अधिक कॉम्पैक्ट इलेक्ट्रॉनिक उपकरण बनाना संभव हो जाता है।उपकरणों के आकार को सिकोड़ने की यह क्षमता आज विशेष रूप से सहायक है, जहां अंतरिक्ष सीमित है, विशेष रूप से स्मार्टफोन और वियरबल्स जैसे पोर्टेबल गैजेट्स में।

एसएमटी इलेक्ट्रॉनिक उपकरणों के समग्र प्रदर्शन में भी सुधार करता है। एसएमटी के साथ, घटकों को पीसीबी पर एक साथ करीब रखा जा सकता है।यह निकटता सर्किट के माध्यम से यात्रा करने वाले संकेतों की गुणवत्ता को बनाए रखने में मदद करती है, जो विशेष रूप से उन उपकरणों के लिए फायदेमंद है जो उच्च आवृत्तियों पर काम करते हैं।अवांछित विद्युत शोर को कम करके, एसएमटी यह सुनिश्चित करता है कि डिवाइस बेहतर प्रदर्शन करता है।

एसएमटी का एक और लाभ इसकी लागत दक्षता है।एसएमटी को स्वचालित विधानसभा के लिए डिज़ाइन किया गया है, जिसका अर्थ है कि मशीनें, मानव नहीं, बोर्ड पर घटकों को रखें।यह स्वचालन उत्पादन प्रक्रिया को गति देता है और श्रम की लागत को कम करता है।इसके अलावा, मशीनों का उपयोग करना लगातार गुणवत्ता सुनिश्चित करता है क्योंकि मानव त्रुटि के लिए कम मौका है।तेजी से उत्पादन और कम श्रम लागत का संयोजन SMT को निर्माताओं के लिए अधिक किफायती विकल्प बनाता है।

अंत में, एसएमटी उपकरणों के थर्मल प्रदर्शन को बढ़ाता है। एसएमटी में घटकों को सीधे पीसीबी पर लगाया जाता है, उनके बीच थोड़ा सा स्थान होता है।यह निकट संपर्क गर्मी को अधिक प्रभावी ढंग से फैलाने और प्रबंधित करने में मदद करता है।बेहतर गर्मी प्रबंधन यह सुनिश्चित करने के लिए महत्वपूर्ण है कि इलेक्ट्रॉनिक उपकरण लंबे समय तक चलते हैं और मज़बूती से चलते हैं, विशेष रूप से उच्च-शक्ति अनुप्रयोगों में।

सतह माउंट प्रौद्योगिकी की चुनौतियां

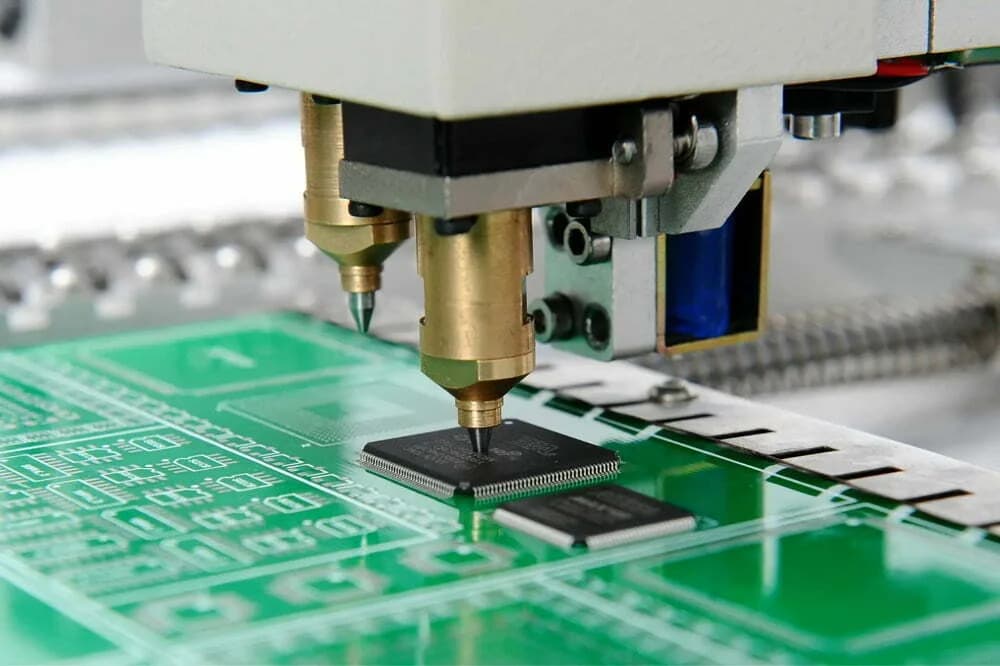

चित्र 5: सतह माउंट प्रौद्योगिकी की चुनौतियां (एसएमटी)

सरफेस माउंट टेक्नोलॉजी (एसएमटी) कई कठिनाइयों का सामना करती है, ज्यादातर इसके घटकों के छोटे आकार और विनिर्माण के दौरान आवश्यक सटीकता के कारण।सबसे बड़े मुद्दों में से एक है, जिसमें घटकों को हटाना और प्रतिस्थापित करना शामिल है।क्योंकि ये घटक बहुत छोटे हैं और सर्किट बोर्ड पर एक साथ बंद हैं, इसलिए पास के भागों या बोर्ड को नुकसान पहुंचाने से बचने के लिए बहुत सावधानी की आवश्यकता होती है।इस कार्य को अक्सर विशेष उपकरण और कुशल श्रमिकों की आवश्यकता होती है, जो समय और लागत दोनों को बढ़ा सकते हैं।

एक और बड़ी चुनौती एसएमटी उत्पादन लाइनों को स्थापित करने के लिए आवश्यक प्रारंभिक लागत है।होल तकनीक जैसे पुराने तरीकों के विपरीत, एसएमटी को घटकों को रखने, उन्हें टांका लगाने और तैयार उत्पादों का निरीक्षण करने के लिए उन्नत मशीनों की आवश्यकता होती है।ये मशीनें, जैसे कि हाई-स्पीड पिक-एंड-प्लेस मशीन और रिफ्लो ओवन, खरीदने के लिए महंगी हैं।इसके अलावा, उन्हें संचालित करने और बनाए रखने के लिए एक प्रशिक्षित कार्यबल की आवश्यकता होती है, जो समग्र लागत और समय निवेश को जोड़ता है।

सतह पर्वत प्रौद्योगिकी के अनुप्रयोग

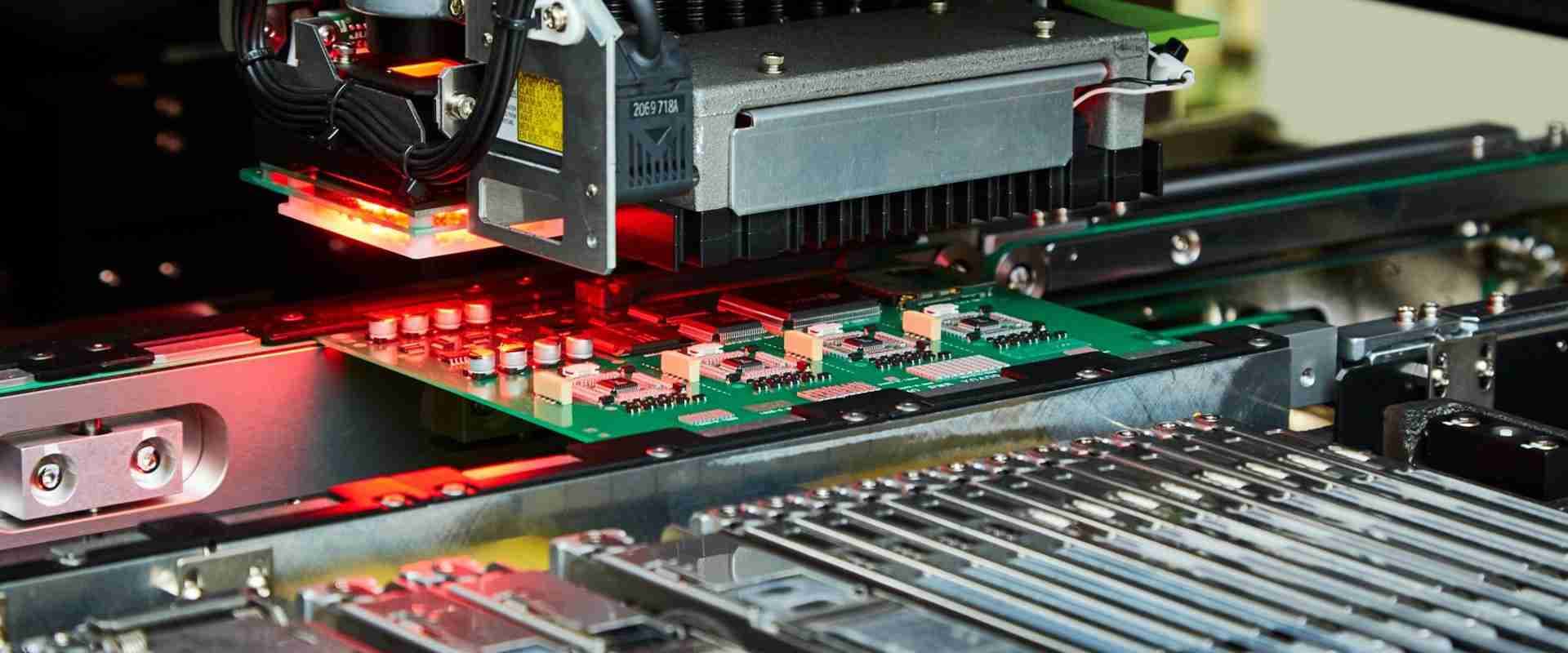

चित्रा 6: सरफेस माउंट टेक्नोलॉजी (एसएमटी) के अनुप्रयोग

सरफेस माउंट तकनीक का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है क्योंकि यह छोटे, हल्के और अधिक कुशल इलेक्ट्रॉनिक उपकरणों के निर्माण के लिए अनुमति देता है।उदाहरण के लिए, उपभोक्ता इलेक्ट्रॉनिक्स में, एसएमटी का उपयोग मोबाइल फोन, लैपटॉप और टेलीविज़न जैसे उत्पादों को बनाने के लिए किया जाता है, जहां अधिक घटकों में स्थान और पैकिंग की बचत करना बहुत महत्वपूर्ण है।ऑटोमोटिव उद्योग भी एसएमटी का उपयोग भारी रूप से करता है, विशेष रूप से इलेक्ट्रॉनिक सिस्टम जैसे इंजन कंट्रोल यूनिट्स (ईसीयू) और एंटरटेनमेंट सिस्टम्स इन कारों के लिए, जिन्हें विश्वसनीय होने और कठिन परिस्थितियों में अच्छा प्रदर्शन करने की आवश्यकता है।

औद्योगिक सेटिंग्स में, SMT का उपयोग प्रोग्रामेबल लॉजिक कंट्रोलर (PLCs) और कंट्रोल पैनल जैसे उपकरणों को बनाने के लिए किया जाता है, जो स्वचालन और औद्योगिक प्रक्रियाओं के प्रबंधन के लिए आवश्यक हैं।इन उपकरणों को सटीक और स्थायित्व से लाभ होता है जो एसएमटी प्रदान करता है, जिससे उन्हें कठोर वातावरण में प्रभावी ढंग से काम करने की अनुमति मिलती है।चिकित्सा उपकरण उद्योग भी इमेजिंग मशीनों और निगरानी उपकरणों जैसे उन्नत उपकरण बनाने के लिए एसएमटी पर निर्भर करता है।चिकित्सा अनुप्रयोगों में छोटे, विश्वसनीय और उच्च-प्रदर्शन घटकों का उत्पादन करने की क्षमता बहुत महत्वपूर्ण है, जहां सटीकता और सुरक्षा शीर्ष प्राथमिकताएं हैं।

एसएमडी और एसएमटी के बीच अंतर

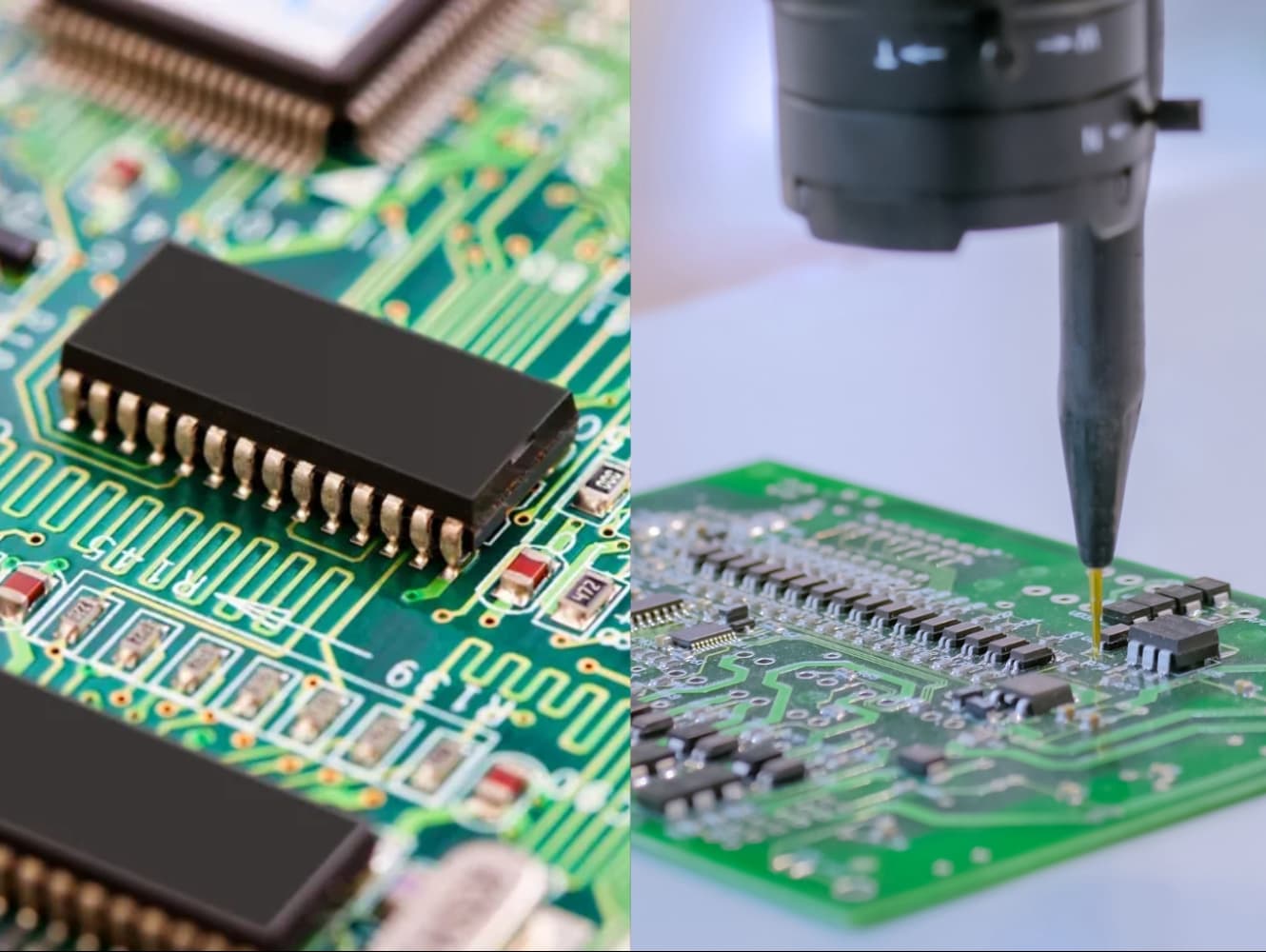

चित्रा 7: एक्शन में सरफेस माउंट डिवाइस (एसएमडी) और सरफेस माउंट टेक्नोलॉजी (एसएमटी)

सरफेस माउंट डिवाइस (एसएमडी) और सरफेस माउंट टेक्नोलॉजी (एसएमटी) निकट से संबंधित हैं लेकिन एक ही प्रक्रिया के विभिन्न भागों को संदर्भित करते हैं।एसएमटी एक मुद्रित सर्किट बोर्ड (पीसीबी) की सतह पर सीधे इलेक्ट्रॉनिक घटकों को इकट्ठा करने की पूरी प्रक्रिया है।इस प्रक्रिया में कई चरण शामिल हैं, जैसे कि घटकों को सटीक रूप से रखना, उन्हें टांका लगाना, और फिर अंतिम उत्पाद का परीक्षण करना यह सुनिश्चित करने के लिए कि यह ठीक से काम करता है।

दूसरी ओर, सरफेस माउंट डिवाइस (एसएमडी) इस प्रकार की विधानसभा के लिए डिज़ाइन किए गए व्यक्तिगत इलेक्ट्रॉनिक भाग हैं।पुराने घटकों के विपरीत, जिनके पास लंबे समय तक बोर्ड में छेद के माध्यम से चिपके हुए थे, एसएमडी में फ्लैट, शॉर्ट लीड या टर्मिनल होते हैं जो सीधे पीसीबी की सतह पर सोल्डर होते हैं।एसएमडी में विभिन्न प्रकार के घटक शामिल हैं, जैसे प्रतिरोध, कैपेसिटर, और एकीकृत सर्किट (आईसीएस), और वे वही हैं जो आधुनिक इलेक्ट्रॉनिक उपकरणों को छोटा और अधिक कुशल बनाते हैं।इसलिए, जबकि एसएमटी समग्र प्रक्रिया है, एसएमडी उस प्रक्रिया में उपयोग किए जाने वाले विशिष्ट भागों को संदर्भित करता है।

निष्कर्ष

सरफेस माउंट टेक्नोलॉजी (एसएमटी) और सरफेस माउंट डिवाइस (एसएमडी) ने बहुत बदल दिया है कि इलेक्ट्रॉनिक्स कैसे बनाए जाते हैं, जो छोटे, अधिक कुशल और अधिक विश्वसनीय उपकरणों के निर्माण के लिए अनुमति देता है।पुरानी थ्रू-होल तकनीक से एसएमटी के लिए कदम ने इलेक्ट्रॉनिक घटकों को छोटा बनाने में मदद की है और उन्हें बनाने की समग्र प्रक्रिया में सुधार किया है।हालांकि एसएमटी में कुछ चुनौतियां हैं, जैसे कि भागों को ठीक करने या बदलने के दौरान सावधानीपूर्वक काम की आवश्यकता और मशीनों को स्थापित करने की उच्च लागत, लाभ, जैसे तेजी से उत्पादन, बेहतर गर्मी प्रबंधन और लंबे समय तक चलने वाले उपकरण, इसे सबसे अच्छा विकल्प बनाते हैंबड़ी संख्या में उत्पाद बनाने के लिए।जैसे -जैसे तकनीक आगे बढ़ती रहती है, एसएमटी इलेक्ट्रॉनिक्स के भविष्य में एक महत्वपूर्ण भूमिका निभाएगा, जिससे यह एक विषय को समझने लायक बन जाएगा।एसएमटी और एसएमडी के बारे में अधिक जानने से, हम बेहतर तरीके से सराहना कर सकते हैं कि हम हर दिन जो इलेक्ट्रॉनिक उपकरणों का उपयोग करते हैं, वह कैसे बनाया जाता है।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. एसएमटी या एसएमडी के क्या फायदे हैं?

एसएमटी और एसएमडी इलेक्ट्रॉनिक उपकरणों को छोटा और अधिक कॉम्पैक्ट बनाने का लाभ प्रदान करते हैं।वे तेजी से और सस्ता उत्पादन के लिए अनुमति देते हैं क्योंकि मशीनों का उपयोग भागों को स्वचालित रूप से रखने के लिए किया जा सकता है।यह विधि यह भी सुधार करती है कि उपकरण कितने अच्छे काम करते हैं और वे कितने समय तक चलते हैं।इसके अतिरिक्त, SMT भागों को सहेजने के लिए भागों को सर्किट बोर्ड के दोनों किनारों पर रखने की अनुमति देता है।

2. एसएमटी के कार्य क्या हैं?

एसएमटी का उपयोग एक सर्किट बोर्ड की सतह पर इलेक्ट्रॉनिक भागों को कुशलतापूर्वक रखने के लिए किया जाता है।यह प्रक्रिया छोटे, हल्के और अधिक जटिल इलेक्ट्रॉनिक सर्किट बनाने में मदद करती है।यह भी उत्पादन को गति देता है और मशीनों को विधानसभा को संभालने की अनुमति देकर लागत को कम करता है।

3. सरफेस माउंट टेक्नोलॉजी एसएमटी घटक क्या हैं?

एसएमटी घटक एक सर्किट बोर्ड की सतह पर रखे जाने वाले छोटे इलेक्ट्रॉनिक भाग हैं।इनमें प्रतिरोधों, कैपेसिटर, इंडक्टर्स, ट्रांजिस्टर, डायोड और इंटीग्रेटेड सर्किट (आईसीएस) जैसी चीजें शामिल हैं।इन भागों में छोटे लीड या टर्मिनल होते हैं जो सीधे बोर्ड पर सोल्डर होते हैं।

4. एसएमडी का उपयोग क्यों किया जाता है?

एसएमडी का उपयोग किया जाता है क्योंकि यह इलेक्ट्रॉनिक उपकरणों को छोटा, अधिक कुशल और अधिक विश्वसनीय बनाने में मदद करता है।एसएमडी का उपयोग करके, इलेक्ट्रॉनिक सर्किट के आकार को कम किया जा सकता है, जो स्मार्टफोन और लैपटॉप जैसे कॉम्पैक्ट उपकरण बनाने के लिए उपयोगी है।यह स्वचालित विधानसभा के लिए भी अनुमति देता है, जो उत्पादन लागत को कम करता है और लगातार गुणवत्ता सुनिश्चित करता है।

5. एसएमडी और एसएमटी बढ़ते में क्या अंतर है?

SMD का अर्थ है सर्फेस माउंट डिवाइस, जो इलेक्ट्रॉनिक्स में उपयोग किए जाने वाले छोटे भाग हैं जो एक सर्किट बोर्ड की सतह पर रखे जाते हैं।SMT का अर्थ है सर्फेस माउंट तकनीक, जो कि इन SMD भागों को बोर्ड पर रखने के लिए उपयोग की जाने वाली विधि या प्रक्रिया है।इसलिए, SMD स्वयं भागों को संदर्भित करता है, जबकि SMT उन्हें बोर्ड पर रखने की प्रक्रिया है।
