सीएडी सिस्टम को समझना: एक पूर्ण गाइड

सीएडी तकनीक ने पूरी तरह से बदल दिया है कि कैसे उत्पादों को डिज़ाइन और बनाया गया है।यह कार्यों को सरल बनाता है, प्रक्रियाओं को गति देता है, और सटीकता सुनिश्चित करता है, जिससे यह अभिनव डिजाइन बनाने के लिए एक समाधान बन जाता है।यह लेख सीएडी की विशेषताओं, प्रगति और यह कैसे आधुनिक वर्कफ़्लो का समर्थन करता है।

सूची

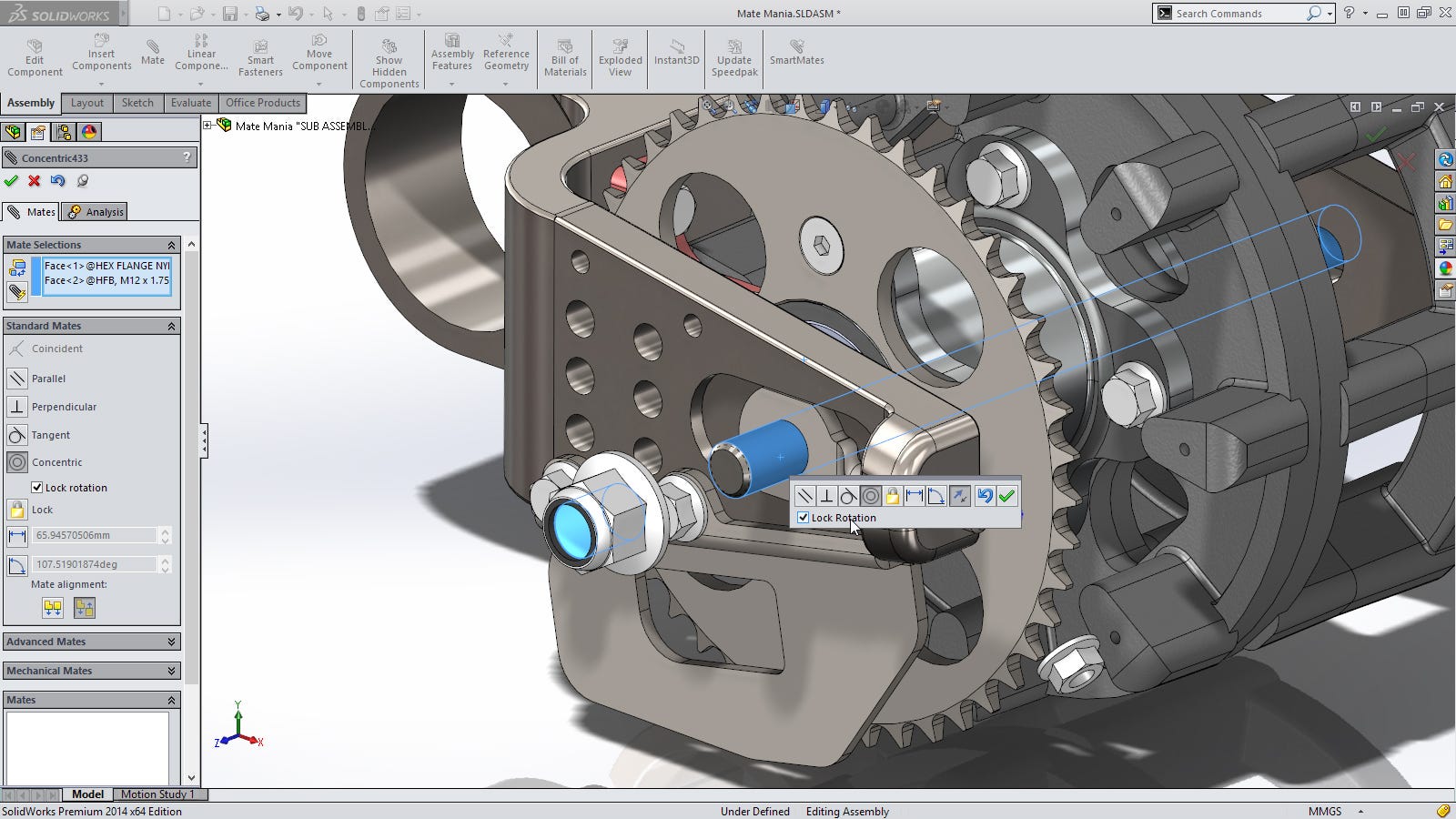

सीएडी प्रौद्योगिकी का अवलोकन

सीएडी प्रौद्योगिकी ने उत्पादों को डिजाइन और विकसित करने के तरीके में एक उल्लेखनीय बदलाव लाया है।इसने पारंपरिक दृष्टिकोणों को बदल दिया है, जिससे वे अधिक कुशल और सुव्यवस्थित हो गए हैं।आज, CAD का उपयोग इंजीनियरिंग, विनिर्माण और निर्माण जैसे विभिन्न क्षेत्रों में किया जाता है, जिससे उद्योगों और समाज के लिए दूरगामी लाभ पैदा होते हैं।

सीएडी के निरंतर विकास ने काफी बढ़ावा दिया है कि कितनी जल्दी और प्रभावी रूप से कंपनियां अपने उत्पादों को डिजाइन कर सकती हैं।यह जटिल कार्यों को सरल बनाने, कार्यभार को कम करने और डिजाइन प्रक्रियाओं के लिए आवश्यक समय को छोटा करने में मदद करता है।यह तकनीक न केवल दक्षता को बढ़ाती है, बल्कि बेहतर डिजाइन सटीकता और स्थिरता भी सुनिश्चित करती है।

एयरोस्पेस, मशीनरी, इलेक्ट्रॉनिक्स और कंस्ट्रक्शन जैसे क्षेत्रों में इसके व्यापक अनुप्रयोग के साथ, सीएडी ने सहयोगी और आभासी डिजाइन जैसे नए डिजाइन विधियों के लिए दरवाजा खोला है।ये प्रगति आर्टिफिशियल इंटेलिजेंस, वर्चुअल रियलिटी और मल्टीमीडिया जैसी तकनीकों के बढ़ते उपयोग के साथ संरेखित होती हैं।भविष्य में, सीएडी को आधुनिक व्यवसाय की जरूरतों और डिजिटल रुझानों के अनुकूल, अधिक एकीकृत, स्मार्ट और कनेक्टेड होने की उम्मीद है।

व्यवसायों के लिए, सीएडी को गले लगाने का मतलब है चिकनी संचालन और अधिक से अधिक नवाचार।ई-कॉमर्स और उन्नत प्रबंधन प्रणालियों के साथ इसका एकीकरण उद्यमों के भीतर और भीतर सहज आपूर्ति श्रृंखला सहयोग को सक्षम बनाता है।यह तेजी से, होशियार, और अधिक चुस्त डिजाइन और उत्पादन चक्रों के लिए मार्ग प्रशस्त करता है, कंपनियों और ग्राहकों को समान रूप से लाभान्वित करता है।

सीएडी प्रौद्योगिकी का विकास

सीएडी तकनीक की उत्पत्ति 1960 के दशक में इंटरएक्टिव ग्राफिक्स के लिए एक अवधारणा के रूप में हुई, जो मैसाचुसेट्स इंस्टीट्यूट ऑफ टेक्नोलॉजी (एमआईटी) में अनुसंधान द्वारा संलग्न थी।प्रारंभ में, उच्च लागतों ने जनरल मोटर्स और बोइंग जैसे बड़े निगमों के लिए इसके उपयोग को प्रतिबंधित कर दिया, जिसने अपने स्वयं के इंटरैक्टिव ड्राइंग सिस्टम विकसित किए।

1970 के दशक में कंप्यूटर की कीमतों में गिरावट के साथ एक बदलाव देखा गया, जिससे सीएडी सिस्टम उद्योगों के लिए अधिक सुलभ हो गए।1980 के दशक तक, व्यक्तिगत कंप्यूटरों ने सीएडी गोद लेने में क्रांति ला दी, सॉफ्टवेयर क्षमताओं में तेजी से विकास को जन्म दिया।ऑटोडेस्क जैसी कंपनियों ने सुलभ सीएडी सिस्टम पेश किया, जिसने सामर्थ्य और लचीलेपन के कारण लोकप्रियता हासिल की, जिससे उन्हें जल्दी से विकसित होने की अनुमति मिली।

एक उल्लेखनीय प्रारंभिक मील का पत्थर इवान सदरलैंड का "स्केचपैड" था, जिसे 1963 में पेश किया गया था। इसने डिजाइनरों को एक हल्के पेन का उपयोग करके ग्राफिक रूप से कंप्यूटर के साथ बातचीत करने में सक्षम करके एक मोड़ को चिह्नित किया।इस नवाचार ने आधुनिक ग्राफिकल यूजर इंटरफेस की नींव रखी।

प्रारंभ में, सीएडी अनुप्रयोग मोटर वाहन और एयरोस्पेस जैसे उद्योगों तक सीमित थे।जैसे -जैसे कंप्यूटर हार्डवेयर सस्ता और अधिक शक्तिशाली होता गया, सीएडी की क्षमताओं का विस्तार हुआ।यह बुद्धिमान डिजाइन, सिमुलेशन और विश्लेषण के लिए बुनियादी ड्राइंग टूल से परिष्कृत प्रणालियों में विकसित हुआ।3 डी मॉडलिंग की शुरूआत ने अत्यधिक विस्तृत, यथार्थवादी अभ्यावेदन को सक्षम करके डिजाइन प्रक्रियाओं को और बदल दिया, जो कि 2 डी चित्रों पर कब्जा कर लिया गया था।

China में, CAD विदेशी प्लेटफार्मों पर माध्यमिक विकास के रूप में शुरू हुआ।समय के साथ, घरेलू डेवलपर्स ने सीएडी को स्थानीय जरूरतों को पूरा करने, नवाचार को बढ़ावा देने और प्रौद्योगिकी को चीनी उद्यमों के लिए अधिक सुलभ बनाने के लिए अनुकूलित किया।2014 तक, एक सहयोगी घरेलू सीएडी गठबंधन ने इन प्रयासों को मजबूत किया था, विभिन्न उद्योगों के लिए सिलवाया समाधान प्रदान किया और सीएडी प्रौद्योगिकी में आगे की प्रगति को चलाया।

आज, CAD कंप्यूटिंग में प्रगति के साथ -साथ विकसित होना जारी रखता है, दुनिया भर में डिजाइनरों को तेजी से और अधिक रचनात्मक रूप से काम करने में सक्षम बनाता है, उद्योगों में क्रांति लाता है और डिजाइन और इंजीनियरिंग के भविष्य को आकार देता है।

सीएडी पेशेवरों के लिए प्रमाणन कार्यक्रम

राष्ट्रीय-सहायता प्राप्त प्रौद्योगिकी प्रमाणन परियोजना

नेशनल कंप्यूटर एडेड टेक्नोलॉजी सर्टिफिकेशन (CAXC) प्रोजेक्ट का उद्देश्य CAD और संबंधित प्रौद्योगिकियों में व्यवस्थित प्रशिक्षण प्रदान करके आधुनिक इंजीनियरिंग भूमिकाओं के लिए व्यक्तियों को तैयार करना है।यह पहल विभिन्न क्षेत्रों में छात्रों, शिक्षकों और पेशेवरों के लिए डिज़ाइन की गई है, जैसे कि इंजीनियरिंग और विनिर्माण, जो अपने तकनीकी कौशल को बढ़ाना चाहते हैं।

कार्यक्रम 2 डी और 3 डी सीएडी, कंप्यूटर-एडेड इंजीनियरिंग (सीएई), और कंप्यूटर एडेड मैन्युफैक्चरिंग (सीएएम) जैसे क्षेत्रों में व्यावहारिक कौशल सिखाने पर केंद्रित है।प्रतिभागी उत्पाद डेटा प्रबंधन और औद्योगिक डिजाइन प्रक्रियाओं की समझ प्राप्त करते हैं।इस प्रमाणन को पूरा करके, आप सीख सकते हैं कि नवीनतम उपकरणों और तकनीकों का उपयोग कैसे करें, जिससे आप उद्योग और शिक्षाविदों में भूमिकाओं के लिए बेहतर तरीके से सुसज्जित हैं।

प्रमाणन के माध्यम से उद्योग की जरूरतों को संबोधित करना

प्रमाणन कार्यक्रम भी विनिर्माण में कुशल पेशेवरों की बढ़ती आवश्यकता का जवाब देता है, जो एक राष्ट्र के विकास के लिए महत्वपूर्ण क्षेत्र है।कई इंजीनियरिंग स्नातक व्यावहारिक कौशल में अंतराल के कारण नियोक्ता की उम्मीदों को पूरा करने की चुनौतियों का सामना करते हैं।यह प्रमाणन हाथों पर आवेदन के साथ सैद्धांतिक ज्ञान को मिलाकर उस अंतराल को पाटने में मदद करता है।

कार्यक्रम के माध्यम से, आप उन्नत औद्योगिक डिजाइन प्रौद्योगिकियों के साथ खुद को परिचित कर सकते हैं, पेशेवर वातावरण में संक्रमण करते समय सीखने की अवस्था को काफी कम कर सकते हैं।यह उद्योग के विशेषज्ञों से प्रतिक्रिया को भी शामिल करता है ताकि यह सुनिश्चित हो सके कि पाठ्यक्रम वास्तविक दुनिया की मांगों के साथ संरेखित किया गया है, जिससे प्रतिभागियों को कौशल विकसित करने में मदद मिलती है जो उन्हें नौकरी के लिए तैयार करते हैं।

सीएडी प्रणालियों की संरचना और संरचना

इंटरैक्टिव कंप्यूटर तंत्र

सीएडी सिस्टम उन्नत ग्राफिक्स क्षमताओं से लैस इंटरैक्टिव कंप्यूटर सेटअप पर भरोसा करते हैं।इन प्रणालियों में आमतौर पर एक कंप्यूटर होस्ट, डिस्प्ले टर्मिनल, ग्राफिक्स टैबलेट, प्लॉटर, स्कैनर, प्रिंटर और विशेष सॉफ़्टवेयर की एक श्रृंखला जैसे आवश्यक घटक शामिल होते हैं।ये घटक उपयोगकर्ताओं को डिजाइन करने, संशोधित करने और देखने की अनुमति देने के लिए एक साथ काम करते हैं, जिससे डिजाइन प्रक्रिया अधिक सहज और कुशल हो जाती है।

अभियांत्रिकी कार्यस्थान

इंजीनियरिंग वर्कस्टेशन व्यक्तिगत उपयोगकर्ताओं के लिए डिज़ाइन किए गए शक्तिशाली सिस्टम हैं।ये सिस्टम तीन-आयामी ग्राफिक्स प्रसंस्करण जैसी उन्नत सुविधाएँ प्रदान करते हैं और बड़े और जटिल डिजाइन कार्यों को संभालने में सक्षम हैं।मानक ग्राफिक्स सॉफ्टवेयर के साथ उच्च-रिज़ॉल्यूशन डिस्प्ले और संगतता के साथ, इन वर्कस्टेशन का उपयोग अक्सर ऐसे वातावरणों में किया जाता है जहां स्थानीय क्षेत्र नेटवर्क पर संसाधन साझा करने की आवश्यकता होती है।

व्यक्तिगत कंप्यूटर प्रणालियाँ

व्यक्तिगत कंप्यूटर (पीसी) सीएडी उपयोग के लिए अधिक किफायती और लचीला विकल्प प्रदान करते हैं।इन वर्षों में, पीसी उच्च-रिज़ॉल्यूशन ग्राफिक्स डिस्प्ले और विशेष ग्राफिक्स कार्ड जैसे बढ़ी हुई प्रदर्शन सुविधाओं को शामिल करने के लिए विकसित हुए हैं।पीसी नेटवर्क प्रौद्योगिकी में सुधार के साथ संयुक्त इन प्रगति ने व्यक्तिगत कंप्यूटरों को सीएडी अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बना दिया है, विशेष रूप से छोटे से मध्यम आकार के व्यवसायों में।

परिधीय उपस्कर

सीएडी सिस्टम के साथ बातचीत करने के लिए परिधीय उपकरण आवश्यक हैं।कीबोर्ड, लाइट पेन, टच स्क्रीन और ग्राफिक टैबलेट जैसे इनपुट डिवाइस उपयोगकर्ताओं को सटीकता के साथ ऑब्जेक्ट्स को ड्रॉ, डिज़ाइन और हेरफेर करने की अनुमति देते हैं।आउटपुट डिवाइस, जैसे प्रिंटर और प्लॉटर, डिजाइनों के डिजिटल और भौतिक प्रतिनिधित्व दोनों उत्पन्न करते हैं।रेखापुंज स्कैनिंग और निर्देशित बीम डिस्प्ले सहित उन्नत डिस्प्ले सिस्टम, विस्तृत और जीवंत ग्राफिकल आउटपुट की पेशकश करके उपयोगकर्ता की बातचीत को और बढ़ाते हैं।

सॉफ़्टवेयर घटक

सॉफ्टवेयर किसी भी सीएडी प्रणाली की रीढ़ है।इसमें ग्राफिक डिस्प्ले सॉफ्टवेयर, सीएडी एप्लिकेशन प्रोग्राम और डेटा मैनेजमेंट टूल शामिल हैं।इंटरएक्टिव ग्राफिक डिस्प्ले सॉफ्टवेयर एडिटिंग, ट्रांसफॉर्मेशन और डिज़ाइन के विज़ुअलाइज़ेशन जैसे कार्यों को सक्षम करता है, जबकि सीएडी एप्लिकेशन सॉफ्टवेयर आर्किटेक्चर या इलेक्ट्रिकल इंजीनियरिंग जैसे विशिष्ट क्षेत्रों के लिए मॉडलिंग और विश्लेषण का समर्थन करता है।डेटा प्रबंधन सॉफ्टवेयर सुचारू वर्कफ़्लो प्रबंधन को सुनिश्चित करने के लिए डिजाइन जानकारी के बड़े संस्करणों को व्यवस्थित और पुनः प्राप्त करने में मदद करता है।

सहायक मॉडल

3 डी ड्राइंग सॉफ्टवेयर जैसे सहायक मॉडल डिजाइनों का एक यथार्थवादी और विस्तृत प्रतिनिधित्व प्रदान करते हैं।वे विशेष रूप से जटिल सुविधाओं को कैप्चर करने और सटीकता सुनिश्चित करने के लिए उपयोगी हैं।कई पेशेवर सीएडी सिस्टम IGS और STEP जैसे विभिन्न प्रकार के फ़ाइल प्रारूपों का समर्थन करते हैं, जिससे प्लेटफार्मों पर डिजाइनों को साझा करना और एकीकृत करना आसान हो जाता है।एयरोस्पेस और ऑटोमोटिव जैसे उद्योगों में विशेष आवश्यकताओं के लिए सॉलिडवर्क्स, कैटिया और प्रो/ई जैसे उन्नत सिस्टम।

संसाधन पुस्तकालय

संसाधन पुस्तकालय मानक भागों और मॉडलों के संग्रह हैं जो डिजाइन प्रक्रिया को सरल बनाते हैं।वे डिजाइनरों को पूर्वनिर्धारित घटकों तक पहुंचने में सक्षम बनाते हैं, दोहराए जाने वाले कार्यों पर खर्च किए गए समय को कम करते हैं।अक्सर ऑनलाइन प्लेटफार्मों पर होस्ट किए जाने वाले ये पुस्तकालय, विभिन्न उद्योगों के लिए तत्वों की एक विस्तृत श्रृंखला प्रदान करते हैं, जो डिजाइन प्रक्रिया में बेहतर सहयोग और दक्षता का समर्थन करते हैं।

संस्थापक सीएडी प्रौद्योगिकियां

आधुनिक सीएडी सिस्टम उन्नत सुविधाएँ प्रदान करते हैं जो डिजाइनिंग को सहज, सटीक और कुशल बनाते हैं।इंटरैक्टिव तकनीक एक मुख्य पहलू है, जिससे आप सीधे कंप्यूटर सिस्टम के साथ संवाद कर सकते हैं।यह आपको स्क्रीन पर तत्काल दृश्य प्रतिक्रिया के साथ वास्तविक समय में डिजाइन बनाने, संशोधित करने और परिष्कृत करने में सक्षम बनाता है।तत्काल परिणाम देखने की क्षमता डिजाइन प्रक्रिया को अधिक तरल और अनुकूलनीय बनाती है, जिससे आपको अपने काम में सटीकता बनाए रखने में मदद मिलती है।

ग्राफिक्स ट्रांसफॉर्मेशन टूल्स आपको अपने डिजाइनों पर पूर्ण नियंत्रण देकर इस अनुभव को और बढ़ाते हैं।आप समन्वित प्रणालियों के बीच मूल रूप से स्विच कर सकते हैं, परिप्रेक्ष्य को समायोजित कर सकते हैं, और किसी भी कोण से उन्हें देखने के लिए अपने मॉडल को पैमाने या घुमा सकते हैं।ये उपकरण न केवल उपयोगकर्ता के अनुकूल हैं, बल्कि यह भी सुनिश्चित करते हैं कि परिप्रेक्ष्य परिवर्तन और मैट्रिक्स-आधारित परिवर्तनों जैसे जटिल कार्यों को कुशलता से संभाला जाता है।

सीएडी सिस्टम के भीतर स्वचालन उत्पादकता को अगले स्तर तक ले जाता है।यह सिस्टम-स्तरीय सिमुलेशन और माइक्रोप्रोग्रामिंग जैसे उन्नत कार्यों का समर्थन करते हुए, लॉजिक सिंथेसिस और लेआउट डिज़ाइन जैसे दोहराव वाले कार्यों को सरल बनाता है।इन क्षमताओं को एकीकृत करके, सीएडी सॉफ्टवेयर आपको मैनुअल तकनीकी कार्य के बजाय अपनी परियोजनाओं के रचनात्मक पहलुओं पर अधिक ध्यान केंद्रित करने में मदद करता है।

इन उन्नत विशेषताओं के साथ, CAD एक डिजाइन टूल से परे एक शक्तिशाली मंच में विकसित होता है जो रचनात्मकता और दक्षता का समर्थन करता है।अन्तरक्रियाशीलता, परिवर्तन उपकरण और स्वचालन का संयोजन आपको उन सभी चीजों से लैस करता है जो आपको सबसे जटिल परियोजनाओं को प्रबंधित करने और अनुकूलित करने की आवश्यकता है।

सीएडी में उन्नत सुविधाएँ और प्रौद्योगिकियां

दृश्य ड्राइंग क्षमता

सीएडी सॉफ्टवेयर विजुअल ड्राइंग में एक्सेल करता है, जिससे आपके लिए डिज़ाइन बनाना और संपादित करना आसान हो जाता है।इंटरफ़ेस में मेनू, टूलबार और डायलॉग बॉक्स शामिल हैं जो आपको विभिन्न ऑपरेशन करने की अनुमति देते हैं, जैसे कि कुंजी बिंदु संपादन, ऑब्जेक्ट स्नैपिंग और एनोटेशन।बर्ड्स-आई व्यू कंट्रोल, टेक्स्ट एडिटिंग और ग्राफिक प्रीव्यू जैसी विशेषताएं प्रक्रिया को सहज और कुशल बनाती हैं।

2 डी ड्राइंग उपकरण

सीएडी सिस्टम में 2 डी टूल बहुमुखी और उपयोगकर्ता के अनुकूल हैं।आप सटीकता के साथ लाइन, सर्कल, दीर्घवृत्त और बहुभुज जैसे बुनियादी ज्यामितीय आकृतियाँ बना सकते हैं।सॉफ्टवेयर भी सहायक सहायक उपकरण भी प्रदान करता है, जैसे कि सीधी रेखाओं को खींचने के लिए ऑर्थोगोनल मोड और पिनपॉइंट सटीकता के लिए ऑब्जेक्ट स्नैपिंग।इन सुविधाओं से अंक का पता लगाना, विशिष्ट कोणों पर आकर्षित करना और विस्तृत डिज़ाइन बनाना आसान हो जाता है।

ग्राफिक संपादन कार्य

सीएडी सिस्टम में संपादन उपकरण आपको अपने डिजाइनों पर पूरा नियंत्रण देते हैं।आप सहजता से वस्तुओं को स्थानांतरित, कॉपी, रोटेट, ट्रिम, स्ट्रेच या स्केल कर सकते हैं।यह लचीलापन यह सुनिश्चित करता है कि आप खरोंच से शुरू किए बिना विशिष्ट आवश्यकताओं को पूरा करने के लिए डिजाइनों को समायोजित कर सकते हैं।

आयाम और पाठ सुविधाएँ

आयाम उपकरण आपको आसानी से अपने चित्र में माप जोड़ने देते हैं, जबकि अनुकूलन विकल्प यह सुनिश्चित करते हैं कि आयाम स्पष्ट और नेत्रहीन सुसंगत हैं।पाठ उपकरण आपको अपने डिजाइनों में कहीं भी पाठ सम्मिलित करने और प्रारूपित करने की अनुमति देते हैं, जिससे विस्तृत एनोटेशन और नोट्स सक्षम होते हैं।

परत प्रबंधन

सीएडी सिस्टम में परत प्रबंधन आपको अपने डिजाइनों को प्रभावी ढंग से व्यवस्थित करने में मदद करता है।प्रत्येक ग्राफिक ऑब्जेक्ट को एक परत को सौंपा जाता है जहां रंग, लाइन प्रकार और लाइन की चौड़ाई जैसी विशेषताओं को परिभाषित किया जा सकता है।यह जटिल डिजाइनों को संभालना और संशोधित करना आसान बनाता है।

3 डी मॉडलिंग और प्रतिपादन

सीएडी सिस्टम की 3 डी क्षमताएं आपको बहुत विस्तार के साथ ठोस और सतह मॉडल बनाने में सक्षम बनाती हैं।आप इन मॉडलों को विभिन्न दृष्टिकोणों से कल्पना कर सकते हैं और सटीक समायोजन कर सकते हैं।रेंडरिंग टूल इन मॉडलों को बढ़ाते हैं, जिससे उन्हें एक यथार्थवादी उपस्थिति मिलती है जो प्रस्तुतियों या सिमुलेशन के लिए एकदम सही है।

आंकड़ा साझाकरण और नेटवर्किंग

सीएडी सॉफ्टवेयर विभिन्न प्रारूपों के माध्यम से डेटा साझा करने का समर्थन करता है, जिससे आप दूसरों के साथ सहयोग कर सकते हैं।नेटवर्क कार्यक्षमता आपको संसाधनों को प्रकाशित करने और एक्सेस करने की अनुमति देती है, जिससे टीमवर्क अधिक सुव्यवस्थित और कुशल हो जाता है।

2 डी से 3 डी तक संक्रमण

Solprof, Solview, और SollRaw कमांड जैसे उपकरण 2D डिज़ाइनों से 3 डी व्यू बनाना आसान बनाते हैं।ये विशेषताएं आपको नए तरीकों से मॉडल की कल्पना करती हैं, जिसमें बहुआयामी या अनुभागीय दृश्य बनाना शामिल है, जिससे आपको जटिल संरचनाओं को बेहतर ढंग से समझने में मदद मिलती है।

अनुकूलन और माध्यमिक विकास

सीएडी सिस्टम आपको मेनू और टूलबार को अनुकूलित करने की अनुमति देता है, जिससे आपका कार्यक्षेत्र अधिक कुशल हो जाता है।आप उन्नत अनुकूलन और माध्यमिक विकास के लिए ऑटोलिस्प, विजुअल लिस्प, या वीबीए जैसी एम्बेडेड भाषाओं का भी उपयोग कर सकते हैं।यह लचीलापन सुनिश्चित करता है कि सॉफ़्टवेयर आपकी विशिष्ट आवश्यकताओं के अनुकूल हो सकता है।

प्रयोक्ता इंटरफ़ेस

CAD उपयोगकर्ता इंटरफ़ेस को अन्तरक्रियाशीलता और उपयोग में आसानी के लिए डिज़ाइन किया गया है।ड्रॉप-डाउन मेनू, टूलबार और उन्नत इंटरफेस जैसे उपकरणों के साथ, आप सॉफ्टवेयर को सहज रूप से नेविगेट कर सकते हैं।ये सुविधाएँ कमांड, एक्सेस टूल्स को निष्पादित करने और अपने डिजाइनों के साथ बातचीत करने के लिए सरल बनाती हैं।

समारोह कुंजियाँ

• F1: सहायता प्राप्त करें

• F2: ड्राइंग विंडो और टेक्स्ट विंडो के बीच स्विच करें

• F3: टॉगल ऑटोमैटिक ऑब्जेक्ट कैप्चर

• F4: डिजिटाइज़र नियंत्रण

• F5: आइसोमेट्रिक विमानों को स्विच करें

• F6: स्टेटस लाइन पर टॉगल कोऑर्डिनेट डिस्प्ले

• F7: ग्रिड डिस्प्ले मोड कंट्रोल

• F8: ऑर्थोगोनल मोड नियंत्रण

• F9: ग्रिड स्नैप मोड नियंत्रण

• F10: ध्रुवीय अक्ष मोड नियंत्रण

• F11: ऑब्जेक्ट ट्रैकिंग कंट्रोल

संयोजन समारोह कुंजी

• CTRL+B: टॉगल ग्रिड कैप्चर मोड (F9)

• Ctrl+P: प्रिंट

• CTRL+C: क्लिपबोर्ड पर चयनित ऑब्जेक्ट्स को कॉपी करें

• CTRL+F: टॉगल ऑटोमैटिक ऑब्जेक्ट कैप्चर (F3)

• CTRL+G: टॉगल ग्रिड डिस्प्ले मोड (F7)

• Ctrl+J: अंतिम कमांड को दोहराएं

• Ctrl+K: हाइपरलिंक डालें

• Ctrl+N: एक नई ग्राफिक फ़ाइल बनाएं

• CTRL+M: विकल्प संवाद खोलें

• CTRL+L: ऑर्थोगोनल मोड को सक्रिय करें

• CTRL+0: फुल-स्क्रीन डिस्प्ले

सामान्य शॉर्टकट कुंजी

• ए: एक आर्क ड्रा करें

• एए: माप क्षेत्र और परिधि

• AL: संरेखित वस्तुओं (ब्लॉक या संयुक्त ऑब्जेक्ट की आवश्यकता है)

• एआर: सरणी वस्तुएं

• एपी: लोड आवेदन

• खाया: गुण संपादित करें

• बी: एक ब्लॉक बनाएं

• BR: एक बिंदु पर एक रेखा या वस्तु को तोड़ें

• c: एक सर्कल ड्रा करें

• CO: कॉपी ऑब्जेक्ट्स

• बंद करें: एक फ़ाइल बंद करें

• कर्नल: रंग सेट करें

• CHA: आयताकार चम्फर

• CTRL+1: फीचर पैनल खोलें

• CTRL+2: छवि एक्सप्लोरर खोलें

• Ctrl+N: एक नई फ़ाइल बनाएं

• Ctrl+O: एक मौजूदा फ़ाइल खोलें

• CTRL+0: फुल-स्क्रीन मोड

• Ctrl+P: प्रिंट

• ctrl+y: अंतिम पूर्ववत कदम

• Ctrl+Z: अंतिम चरण को पूर्ववत करें

आयाम और ड्राइंग उपकरण

• डीएलआई: रैखिक आयाम जोड़ें

• दाल: संरेखित आयाम जोड़ें

• DRA: त्रिज्या आयाम जोड़ें

• DDI: व्यास आयाम जोड़ें

• डैन: कोणीय आयाम जोड़ें

• डीसीई: केंद्र के निशान जोड़ें

• DOR: समन्वय आयाम जोड़ें

• डीबीए: बेसलाइन आयाम जोड़ें

• DCO: निरंतर आयाम जोड़ें

ड्राइंग और संपादन कमांड

• ई: वस्तुओं को मिटा दें

• एल: एक दीर्घवृत्त ड्रा करें

• पूर्व: लाइनों या वस्तुओं का विस्तार करें

• एक्सट: स्ट्रेच फेस या ऑब्जेक्ट्स

• एफ: लाइनों को कनेक्ट करने के लिए एक आर्क ड्रा करें

• जी: समूह वस्तुएं

• एच: एक हैच पैटर्न जोड़ें

• मैं: एक ब्लॉक डालें

• एल: एक सीधी रेखा खींचें

• ला: परतों का प्रबंधन करें

• एलटी: लाइन प्रकारों का प्रबंधन करें

• एमए: ऑब्जेक्ट गुणों का मिलान करें

• एमआई: मिरर ऑब्जेक्ट्स

3 डी मॉडलिंग और परिवर्तन

• 3Dorbit: 3 डी मॉडल को अंतःक्रियात्मक रूप से घुमाएं

• 3DPoly: एक 3 डी पॉलीलाइन ड्रा करें

• Rev: एक घूमने वाली सतह बनाएं

• मचान: एक लॉफ्टेड सतह उत्पन्न करें

• स्वीप: एक स्वेप्ट सतह बनाएं

सहायक उपकरण

• इसलिए: क्षेत्रों को भरें

• एसपीएल: ड्रा स्पलाइन घटता

• टी: मल्टीलाइन टेक्स्ट जोड़ें

• यू: अंतिम चरण को पूर्ववत करें

• यूनी: एक ही संघ में कई वस्तुओं को मिलाएं

• XL: निर्माण लाइनें बनाएं

• z: विशिष्ट क्षेत्रों में ज़ूम करें

देशी नवाचार सुविधाएँ

• नए सीएडी उपकरण विशिष्ट उद्योगों के अनुरूप उन्नत अनुकूलन और सुविधाएँ प्रदान करते हैं।

• स्वचालित परतें, सांख्यिकीय योग और बढ़ाया सहयोग उपकरण जैसे कार्य उत्पादकता और सटीकता में सुधार करते हैं।
