यूएसबी-सी पिनआउट और सुविधाएँ

यूएसबी-सी, या यूएसबी टाइप-सी, कनेक्टिविटी मानकों में एक प्रमुख उन्नति है, जो उच्च गति वाले डेटा ट्रांसफर और कुशल पावर डिलीवरी की पेशकश करता है।डेटा ट्रांसफर दरों के साथ 10GB/s तक और 100W तक की बिजली क्षमताओं तक पहुंचने के साथ, USB-C जल्दी से आधुनिक इलेक्ट्रॉनिक उपकरणों के लिए सार्वभौमिक मानक बन गया है।यह मानकीकरण कनेक्शन को सरल बनाता है और लैपटॉप, स्मार्टफोन और परिधीय सहित उपकरणों की एक विस्तृत श्रृंखला में प्रदर्शन में बहुत सुधार करता है।USB-C इंटरफ़ेस में कई विशेषताएं हैं: एक उपयोगकर्ता के अनुकूल प्रतिवर्ती कनेक्टर, कई डेटा ट्रांसफर मानकों के लिए समर्थन, और उन्नत पावर डिलीवरी वार्ता।इनमें से प्रत्येक विशेषताएं USB-C की बहुमुखी प्रतिभा और दक्षता में योगदान देती हैं, जिससे यह समकालीन प्रौद्योगिकी में एक प्रमुख तत्व बन जाता है।यह गाइड USB-C के पिनआउट और सुविधाओं की बारीकियों की पड़ताल करता है, जो तकनीकी विवरण और कार्यक्षमता को समझाता है जो इसके व्यापक उपयोग और उपयोगिता का समर्थन करता है।

सूची

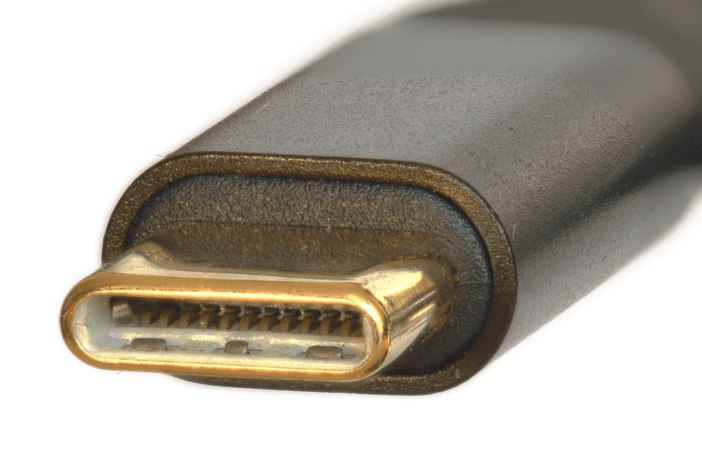

चित्र 1: यूएसबी-सी

USB-C क्या है?

यूएसबी-सी, या यूएसबी टाइप-सी, एक आधुनिक कनेक्टिविटी मानक है जो उच्च गति वाले डेटा ट्रांसफर और कुशल पावर डिलीवरी को सक्षम करता है।यह 10GB/s तक की डेटा ट्रांसफर दरों का समर्थन करता है और 100W तक के बिजली प्रवाह को संभाल सकता है।यह बहुमुखी प्रतिभा USB-C समकालीन उपकरणों के लिए एक सार्वभौमिक मानक बनाती है, जो तेजी से डेटा विनिमय और शक्तिशाली चार्जिंग क्षमताओं को सुनिश्चित करती है।USB-C को विभिन्न उपकरणों में व्यापक रूप से अपनाया गया है, जिसमें लैपटॉप, स्मार्टफोन और परिधीय शामिल हैं, क्योंकि यह कनेक्शन को सरल बनाता है और प्रदर्शन को बढ़ाता है।

यूएसबी-सी सुविधाएँ

फ़्लिपेबल कनेक्टर

USB-C कनेक्टर में एक सममित, फ़्लिपेबल डिज़ाइन है, जो इसे बहुत उपयोगकर्ता के अनुकूल बनाता है।पुराने USB कनेक्टर्स के विपरीत, जिन्हें एक विशिष्ट अभिविन्यास की आवश्यकता होती है, USB-C प्लग को पोर्ट में किसी भी दिशा में डाला जा सकता है।यह परिवर्तन उपयोगकर्ताओं के लिए कनेक्शन प्रक्रिया को तेज और अधिक सुविधाजनक बनाता है।इसके अलावा, प्लग को सही ढंग से संरेखित करने के लिए कई प्रयासों की कम आवश्यकता कनेक्टर और पोर्ट दोनों पर पहनने और आंसू कम हो जाती है, जो उनके जीवनकाल को बढ़ाने में मदद करती है।

कई मानकों के लिए समर्थन

USB-C इंटरफ़ेस विभिन्न USB मानकों और तृतीय-पक्ष प्रोटोकॉल का समर्थन करता है, जिससे यह विविध डेटा ट्रांसफर और वीडियो आउटपुट आवश्यकताओं के लिए एक व्यापक समाधान बन जाता है।USB-C मानक फ़ाइल स्थानान्तरण और परिधीय कनेक्शन के लिए 480 MBPS तक डेटा ट्रांसफर दरों के साथ USB 2.0 का समर्थन करता है।यह USB 3.0 को भी समायोजित करता है, तेजी से डेटा हैंडलिंग के लिए 5 Gbps तक की गति प्रदान करता है।USB 3.1 Gen 2 इसे आगे बढ़ाता है, 10 Gbps तक की गति प्रदान करता है, उच्च-रिज़ॉल्यूशन वीडियो संपादन और बड़ी फ़ाइल स्थानांतरण के लिए आदर्श है।

USB-C की बहुमुखी प्रतिभा वैकल्पिक मोड के लिए अपने समर्थन के साथ फैली हुई है, जिससे यह गैर-USB डेटा प्रोटोकॉल को संभालने की अनुमति देता है।डिस्प्लेपोर्ट वैकल्पिक मोड वीडियो और ऑडियो सिग्नल ट्रांसमिशन को सक्षम करता है, अलग -अलग केबलों के बिना मॉनिटर और टीवी के लिए कनेक्शन की सुविधा देता है, कम तारों के साथ सेटअप को सुव्यवस्थित करता है।USB-C के माध्यम से HDMI समर्थन विभिन्न प्रदर्शन प्रौद्योगिकियों में संगतता सुनिश्चित करने के लिए पुराने मॉनिटर और टीवी जैसे एचडीएमआई-सुसज्जित उपकरणों से कनेक्शन की अनुमति देता है।

यूएसबी-सी के साथ थंडरबोल्ट 3 एकीकरण कई डेटा और डिस्प्ले प्रोटोकॉल को जोड़ता है, जिसमें पीसीआई और डिस्प्लेपोर्ट, एक केबल पर शामिल हैं।यह हाई-स्पीड डेटा ट्रांसफर 40 जीबीपीएस तक और विभिन्न उपकरणों के लिए कनेक्शन का समर्थन करता है, उच्च-प्रदर्शन बाहरी ड्राइव से लेकर 4K डिस्प्ले तक, अलग-अलग कनेक्टर्स की आवश्यकता के बिना शीर्ष प्रदर्शन सुनिश्चित करता है।यूएसबी-सी मोबाइल हाई-डेफिनिशन लिंक (एमएचएल) का भी समर्थन करता है, जिससे पोर्टेबल डिवाइस मौजूदा कनेक्टर्स का उपयोग करके टीवी और प्रोजेक्टर जैसे बड़े डिस्प्ले से कनेक्ट करने की अनुमति देते हैं।यह मोबाइल उपकरणों के लिए उपयोगी है, जो अतिरिक्त एडेप्टर या केबल के बिना प्रस्तुतियों या मीडिया प्लेबैक के लिए बड़ी स्क्रीन को सक्षम करता है।

बिजली वितरण बातचीत

USB-C उपकरणों को बहुत अधिक शक्ति प्रदान करने की अपनी क्षमता के लिए खड़ा है, जो USB पावर डिलीवरी (PD) प्रोटोकॉल के माध्यम से प्रबंधित किया गया है।यूएसबी-सी 20 वोल्ट और 5 एएमपी की आपूर्ति कर सकता है, जिसके परिणामस्वरूप अधिकतम पावर आउटपुट 100 वाट है।यह लैपटॉप और टैबलेट जैसे बड़े उपकरणों को चार्ज करने के लिए उपयुक्त बनाता है, साथ ही स्मार्टफोन जैसे छोटे उपकरण भी।निश्चित पावर आउटपुट के साथ पुराने मानकों के विपरीत, यूएसबी-सी डायनेमिक पावर वार्ता के लिए अनुमति देता है, जहां डिवाइस सही पावर स्तर का चयन करने के लिए संवाद करते हैं।यह सुनिश्चित करता है कि कनेक्टेड डिवाइस शक्ति की सटीक मात्रा को प्राप्त करता है, जो चार्जिंग दक्षता में सुधार करता है और ओवरलोडिंग को रोकता है।

यूएसबी पावर डिलीवरी विभिन्न वोल्टेज और वर्तमान स्तरों का समर्थन करती है, जिससे उपकरणों को उनकी आवश्यकताओं के अनुसार सबसे कुशल शक्ति आकर्षित करने की अनुमति मिलती है।उदाहरण के लिए, एक स्मार्टफोन को 2A पर 5V की आवश्यकता हो सकती है, जबकि एक लैपटॉप को 5A पर 20V की आवश्यकता हो सकती है।यह लचीलापन USB-C अनुकूलनीय बनाता है और अपशिष्ट और गर्मी उत्पादन को कम करते हुए ऊर्जा उपयोग का अनुकूलन करता है।

USB टाइप-सी रिसेप्टेकल/प्लग पिन

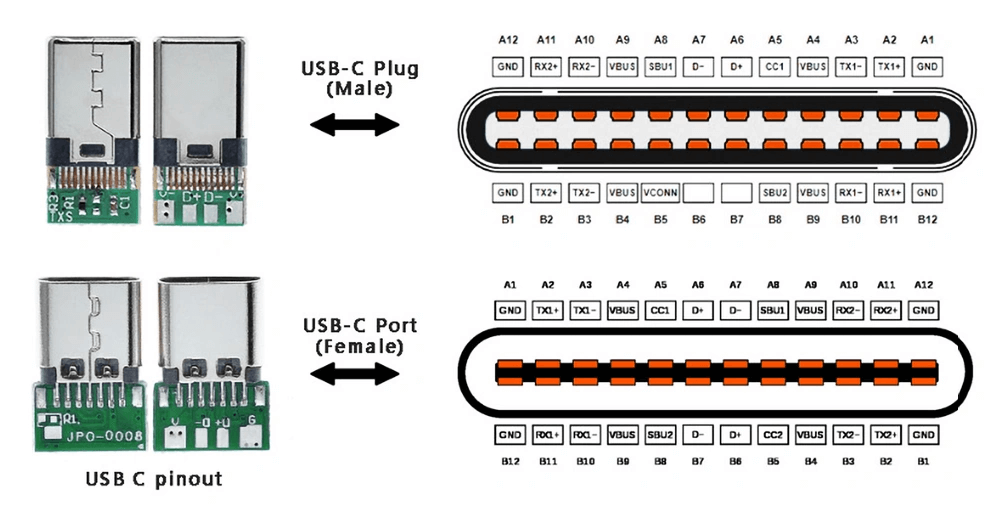

चित्र 2: USB-C प्लग पिन

USB टाइप-सी कनेक्टर में 24 पिन होते हैं जो इसे कई उपयोग देते हैं।आठ पिन सुपरस्पीड डेटा ट्रांसफर को संभालते हैं, फास्ट फाइल एक्सचेंज के लिए 10 जीबीपीएस तक की दरों का समर्थन करते हैं।चार पिन पावर डिलीवरी के लिए हैं, 100 वाट तक का समर्थन करते हैं, जिससे यूएसबी-सी लैपटॉप, पावर एक्सटर्नल डिवाइस और डिवाइस के बीच ट्रांसफर पावर को चार्ज करने की अनुमति देता है।शेष पिन ग्राउंड कनेक्शन, कॉन्फ़िगरेशन और संचार प्रोटोकॉल का प्रबंधन करते हैं, यह सुनिश्चित करते हुए कि कनेक्टर सही तरीके से काम करता है और इसके उपयोग में लचीला होता है।

USB 2.0 अंतर जोड़े

D+ और D- पिन USB 2.0 कनेक्टिविटी में महत्वपूर्ण भूमिका निभाते हैं, जिससे उपकरणों के बीच डेटा ट्रांसफर की अनुमति मिलती है।यूएसबी टाइप-सी कनेक्टर में, इन पिनों को दोहरा में दो डी+ पिन और दो डी-पिन के साथ डुप्लिकेट किया जाता है।यह डिज़ाइन यह सुनिश्चित करता है कि कनेक्टर के प्रतिवर्ती प्रकृति को बनाए रखते हुए, प्लग के अभिविन्यास की परवाह किए बिना डेटा ट्रांसमिशन लगातार रहता है।भले ही इन पिनों के दो सेट हैं, वे यूएसबी 2.0 डेटा ट्रांसमिशन के लिए एक एकल जोड़ी के रूप में काम करते हैं, जो जुड़े उपकरणों के बीच विश्वसनीय और कुशल संचार प्रदान करते हैं।यह अतिरेक न केवल उपयोगकर्ताओं के लिए इसे आसान बनाता है, बल्कि स्थानान्तरण के दौरान मजबूत डेटा अखंडता भी सुनिश्चित करता है।

USB-C प्लग पिनआउट

USB-C प्लग कई इलेक्ट्रॉनिक उपकरणों के लिए मानक इंटरफ़ेस के रूप में कार्य करता है, जो एक एकीकृत और लचीला कनेक्शन प्रदान करता है।VBU (वोल्टेज बस) पिन, A1 और B1, बिजली वितरण के लिए महत्वपूर्ण हैं।शुरू में 5V पर सेट किया गया था, वोल्टेज 5 ए के अधिकतम करंट के साथ पावर डिलीवरी (पीडी) बातचीत के माध्यम से 20 वी या यहां तक ​​कि 48 वी तक बढ़ सकता है।यह USB-C को 240W तक बिजली की आपूर्ति करने की अनुमति देता है, जो लैपटॉप जैसे बड़े उपकरणों को चार्ज करने के लिए पर्याप्त है।गतिशील समायोजन सुनिश्चित करता है कि जुड़े उपकरणों को उनकी आवश्यकताओं के आधार पर सही शक्ति प्राप्त होती है।

D+ और D- पिन, A6, A7, B6, और B7, उच्च गति वाले डेटा ट्रांसफर के लिए आवश्यक हैं, USB 2.0, USB 3.0, और USB 3.1 Gen 2. जैसे USB मानकों का समर्थन करते हैंअलग-अलग यूएसबी मानकों के तहत, पुराने यूएसबी संस्करणों के साथ उच्च गति डेटा हस्तांतरण और पिछड़े संगतता सुनिश्चित करना।

कॉन्फ़िगरेशन चैनल (CC) पिन, A5 और B5, डिवाइस संचार के लिए महत्वपूर्ण हैं।वे बिजली आवश्यकताओं का प्रबंधन करते हैं, डिवाइस भूमिकाओं (पावर स्रोत या पावर सिंक) को निर्धारित करते हैं, और कनेक्शन विवरण कॉन्फ़िगर करते हैं।यह बातचीत बिजली वितरण और डेटा ट्रांसमिशन को अनुकूलित करने में मदद करती है।

साइडबैंड का उपयोग (SBU) पिन, A2 और B2, वैकल्पिक मोड सिग्नलिंग में उपयोग किए जाने वाले साइडबैंड सिग्नल को संभालते हैं, जिससे USB-C को डिस्प्लेपोर्ट या HDMI जैसे गैर-USB फ़ंक्शन का समर्थन करने की अनुमति मिलती है।यह अतिरिक्त कनेक्टर्स की आवश्यकता को कम करते हुए, मानक USB क्षमताओं से परे कनेक्टर की कार्यक्षमता का विस्तार करता है।

पहचान (आईडी) पिन, ए 4 और बी 4, केबल प्लग के अभिविन्यास का पता लगाते हैं और सहायक उपकरण की पहचान करते हैं।वे यह निर्धारित करने में मदद करते हैं कि क्या एक उपकरण को एक शक्ति स्रोत के रूप में कार्य करना चाहिए या सिंक करना चाहिए, जो कनेक्टेड उपकरणों के लिए सही शक्ति और डेटा भूमिकाओं को सुनिश्चित करता है।यह प्लग ओरिएंटेशन की परवाह किए बिना उचित कनेक्शन और ऑपरेशन सुनिश्चित करके उपयोगकर्ता अनुभव में सुधार करता है।

ग्राउंड (GND) पिन, A3 और B3, USB-C कनेक्टर के स्थिर और सुरक्षित संचालन को सुनिश्चित करते हुए, बिजली और डेटा लाइनों के लिए आवश्यक जमीनी संदर्भ प्रदान करते हैं।उचित ग्राउंडिंग विद्युत दोषों को रोकता है और डेटा ट्रांसमिशन और पावर डिलीवरी अखंडता को बनाए रखता है।

पावर एंड ग्राउंड पिन

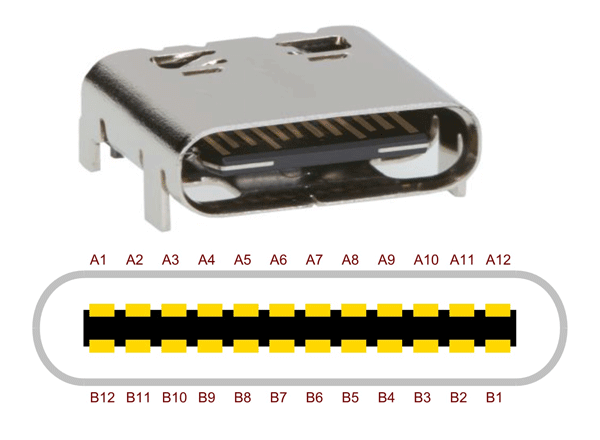

चित्रा 3: पावर और ग्राउंड पिन

VBU और GND पिन USB टाइप-सी कनेक्टर के पावर डिलीवरी सिस्टम के प्रमुख भाग हैं।VBUS पिन पावर की आपूर्ति करता है, जबकि GND पिन विद्युत संकेतों के लिए वापसी पथ प्रदान करता है।डिफ़ॉल्ट रूप से, VBU 5V वितरित करता है, लेकिन जुड़े उपकरणों के बीच बातचीत के माध्यम से, यह वोल्टेज 5A तक की वर्तमान क्षमता के साथ 20V तक बढ़ सकता है।यह नोटबुक कंप्यूटर जैसे बड़े उपकरणों को चार्ज करने के लिए उपयुक्त, 100W तक की बिजली वितरण के लिए अनुमति देता है।पावर डिलीवरी को गतिशील रूप से समायोजित करने की क्षमता यूएसबी टाइप-सी की एक प्रमुख विशेषता है, जो विभिन्न बिजली की जरूरतों के लिए खानपान है।

RX और TX पिन

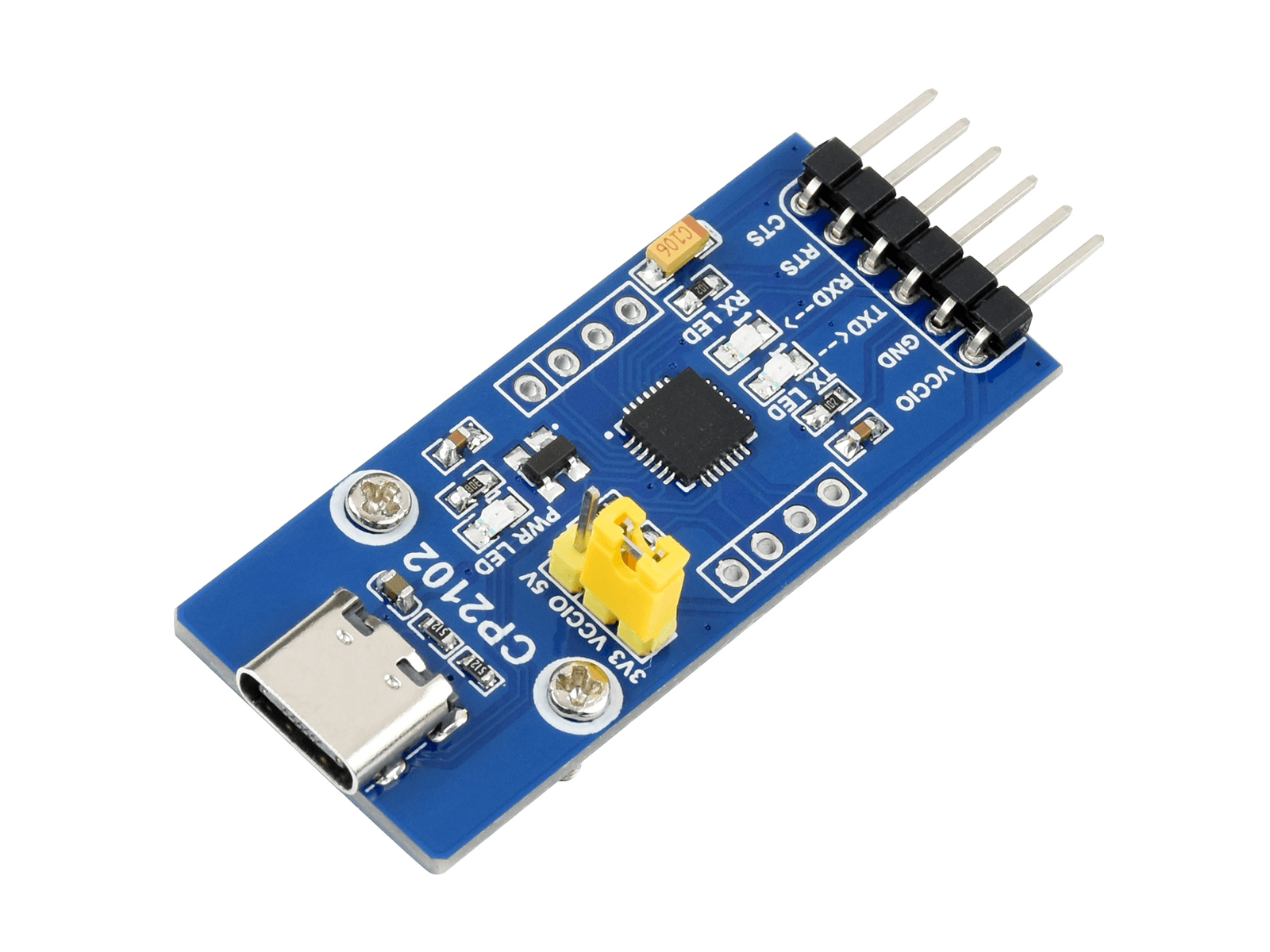

चित्र 4: टाइप-सी UART बोर्ड

RX (प्राप्त) और TX (ट्रांसमिट) पिन USB 3.0 और USB 3.1 प्रोटोकॉल में डेटा ट्रांसफर के लिए महत्वपूर्ण हैं।यूएसबी टाइप-सी कनेक्टर में आरएक्स और टीएक्स डिफरेंशियल जोड़े के दो सेट हैं, जो उच्च गति वाले डेटा ट्रांसफर को प्रभावी ढंग से संभालते हैं।यूएसबी टाइप-सी के फ़्लिपेबल डिज़ाइन को उचित डेटा लाइन रूटिंग सुनिश्चित करने के लिए एक मल्टीप्लेक्सर की आवश्यकता होती है, चाहे वह किसी भी तरह से प्लग डाला गया हो, कनेक्टर की प्रतिवर्ती प्रकृति का समर्थन करता है।ये अंतर जोड़े वैकल्पिक मोड के लिए भी अनुमति देते हैं, जिससे यूएसबी-सी कनेक्टर को वीडियो और ऑडियो ट्रांसमिशन के लिए डिस्प्लेपोर्ट या एचडीएमआई जैसे अन्य प्रोटोकॉल के साथ काम करने में सक्षम बनाया जाता है।वे यूएसबी पावर डिलीवरी (यूएसबी पीडी) का भी समर्थन करते हैं, जो उपकरणों को बिजली की जरूरतों पर बातचीत करने और बड़े उपकरणों को चार्ज करने और पावर देने के लिए 100 वाट तक पहुंचाने देता है।

CC1 और CC2 पिन

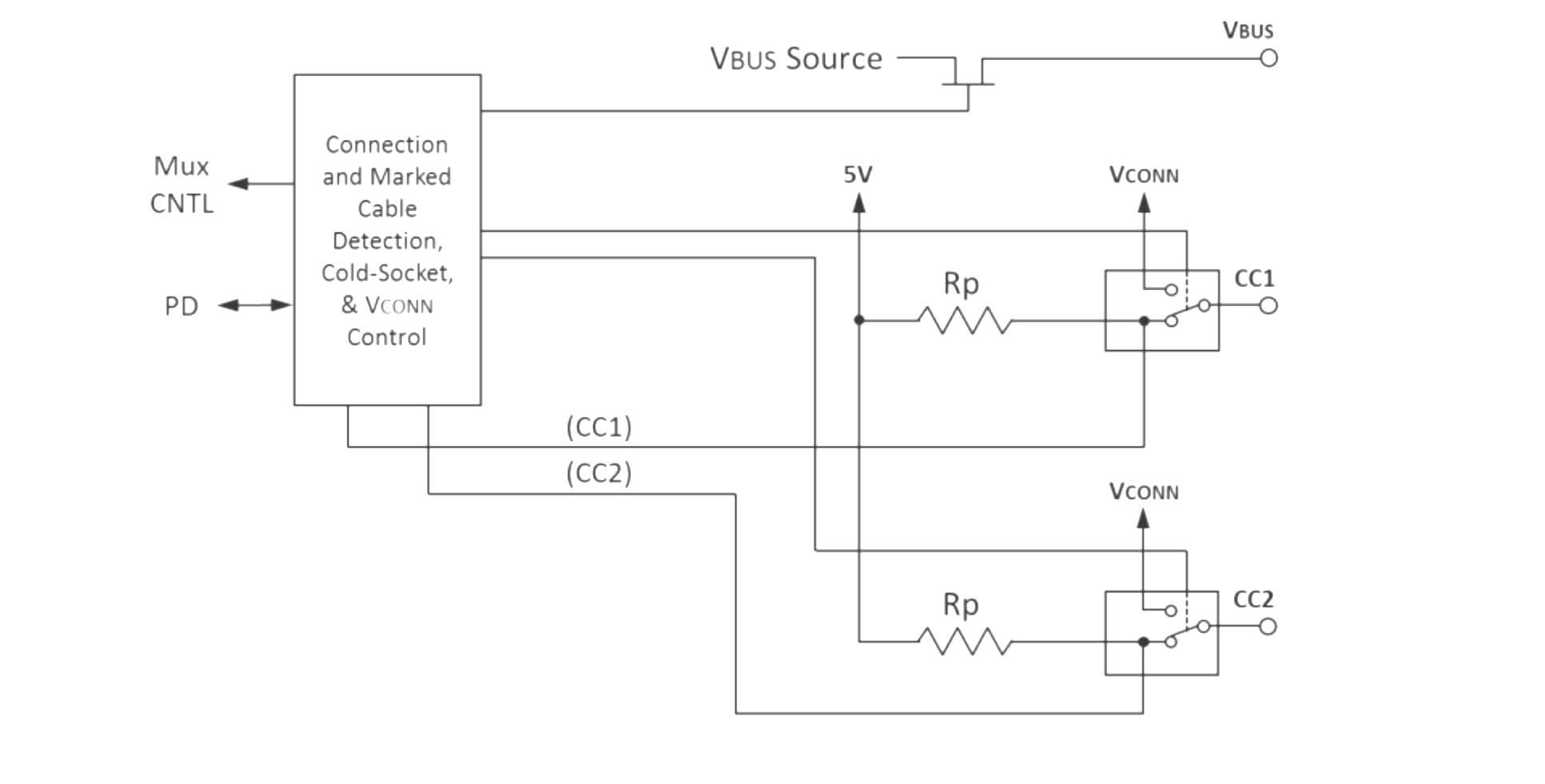

चित्रा 5: CC1 और CC2 के लिए फ़ंक्शन मॉडल

चैनल कॉन्फ़िगरेशन (CC) पिन, CC1 और CC2, USB टाइप-C मानक के प्रमुख भाग हैं।वे केबल की उपस्थिति और अभिविन्यास का पता लगाते हैं, सही संरेखण सुनिश्चित करते हैं कि कोई फर्क नहीं पड़ता कि कनेक्टर कैसे डाला जाता है।यह सुविधा प्रतिवर्ती प्लग ओरिएंटेशन के लिए अनुमति देती है, जिससे यह उपयोगकर्ता के लिए आसान हो जाता है।अभिविन्यास का पता लगाने के अलावा, सीसी पिन कनेक्शन के माध्यम से उपलब्ध बिजली क्षमताओं के बारे में जुड़े उपकरणों को भी सूचित करते हैं, जिससे कुशल बिजली प्रबंधन को सक्षम किया जाता है।डिवाइस इस जानकारी का उपयोग अपनी बिजली की खपत को अधिकतम करंट के आधार पर समायोजित करने के लिए करते हैं, जो USB पोर्ट की आपूर्ति कर सकता है।

CC पिन भी USB पावर डिलीवरी (PD) प्रोटोकॉल और वैकल्पिक मोड कार्यक्षमता में एक महत्वपूर्ण भूमिका निभाते हैं।इन पिनों पर वोल्टेज के स्तर की निगरानी करके, डिवाइस इष्टतम संचालन के लिए आवश्यक उचित बिजली स्तरों पर बातचीत करते हैं।यह बातचीत उच्च शक्ति वितरण, तेजी से चार्जिंग और अधिक मांग वाले उपकरणों को शक्ति देने की क्षमता का समर्थन करती है।CC पिन डेटा संचार प्रोटोकॉल स्थापित करने में भी मदद करता है।वैकल्पिक मोड में प्रवेश करते समय, ये पिन यूएसबी टाइप-सी इंटरफ़ेस को पुन: कॉन्फ़िगर करके, वीडियो या हाई-स्पीड डेटा ट्रांसफर जैसे विभिन्न डेटा प्रकारों का समर्थन करने के लिए कनेक्शन को कॉन्फ़िगर करते हैं।

VConn पिन

VConn पिन इलेक्ट्रॉनिक रूप से चिह्नित और सक्रिय केबलों को फिर से ड्राइवर चिप्स या अन्य इलेक्ट्रॉनिक घटकों से सुसज्जित करने के लिए शक्ति प्रदान करता है।ये सक्रिय घटक सिग्नल की गुणवत्ता में सुधार करते हैं और लंबी दूरी पर या जटिल रूटिंग पथों के माध्यम से विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करते हैं।VConn पिन इन घटकों को 5V, 1W पावर स्रोत प्रदान करता है, जिससे उनके ऑपरेशन को सक्षम किया जाता है।यह बिजली की आपूर्ति केबलों के लिए आवश्यक है जो उच्च गति वाले डेटा ट्रांसफर और अन्य उन्नत कार्यों का समर्थन करते हैं।इन घटकों को आवश्यक शक्ति की आपूर्ति करके, VCONN पिन यह सुनिश्चित करता है कि सिग्नल अखंडता को बनाए रखा जाता है, जिससे डेटा हानि या भ्रष्टाचार के जोखिम को कम किया जाता है।

SBU1 और SBU2 पिन

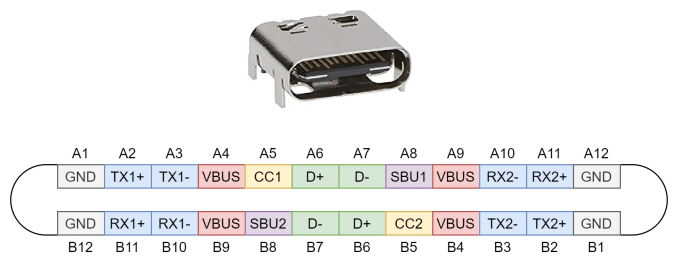

चित्रा 6: यूएसबी टाइप-सी रिसेप्टकल (फ्रंट व्यू)

SBU (साइडबैंड उपयोग) पिन, SBU1 और SBU2, कम-गति सिग्नल पथों के लिए डिज़ाइन किए गए हैं और USB टाइप-सी कनेक्टर की बहुमुखी प्रतिभा में महत्वपूर्ण भूमिका निभाते हैं।इन पिनों का उपयोग मुख्य रूप से वैकल्पिक मोड में किया जाता है, जिससे यूएसबी टाइप-सी कनेक्टर को डिस्प्लेपोर्ट या एचडीएमआई जैसे गैर-यूएसबी प्रोटोकॉल का समर्थन करने की अनुमति मिलती है।इन साइडबैंड चैनलों का उपयोग करके, USB-C कनेक्टर विभिन्न प्रकार के डेटा को ले जा सकता है, मानक USB संचालन से परे इसकी कार्यक्षमता का विस्तार कर सकता है।यह मल्टी-प्रोटोकॉल समर्थन उपकरणों को कई कनेक्शन प्रकारों के लिए एकल USB-C कनेक्टर का उपयोग करने में सक्षम बनाता है, डिज़ाइन को सरल बनाता है और आवश्यक बंदरगाहों की संख्या को कम करता है।

यूएसबी बिजली वितरण

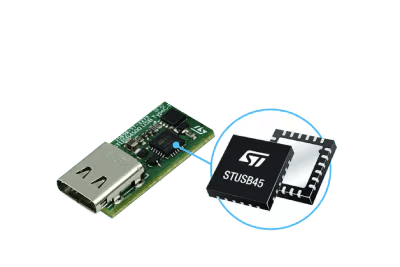

चित्र 7: यूएसबी पावर डिलीवरी

एसबी पावर डिलीवरी (पीडी) एक उन्नत प्रणाली है जो यूएसबी टाइप-सी कनेक्टर्स के उपयोग में बहुत सुधार करती है।यह उपकरणों को सीसी (कॉन्फ़िगरेशन चैनल) लाइन पर एकल-तार संचार के माध्यम से सही शक्ति स्तरों पर बातचीत करने और चुनने की अनुमति देता है।यह प्रक्रिया उपकरणों को अपनी विशिष्ट आवश्यकताओं से मेल खाने के लिए बिजली के स्तर को समायोजित करने देती है, जिससे USB-C अधिक लचीला और कुशल हो जाता है।USB PD पावर स्रोत और डिवाइस के बीच एक संचार लिंक स्थापित करके काम करता है।इस लिंक का उपयोग बिजली की जरूरतों और क्षमताओं के बारे में जानकारी साझा करने के लिए किया जाता है।एक बार जुड़े होने के बाद, डिवाइस बातचीत प्रक्रिया शुरू करने के लिए सीसी लाइन का उपयोग करते हैं, अपने पावर प्रोफाइल को साझा करते हैं, जिसमें वोल्टेज और वर्तमान स्तरों के बारे में विवरण शामिल है जो वे समर्थन कर सकते हैं।

सिस्टम लैपटॉप और अन्य बिजली-भूखे उपकरणों को चार्ज करने के लिए छोटे गैजेट्स के लिए कम बिजली से लेकर उच्च शक्ति तक, बिजली के स्तर की एक विस्तृत श्रृंखला का समर्थन करता है।यह लचीलापन पूर्वनिर्धारित पावर प्रोफाइल के माध्यम से प्राप्त किया जाता है जो मानक शक्ति स्तर निर्धारित करते हैं।उदाहरण के लिए, यूएसबी पीडी अलग -अलग वोल्टेज, जैसे कि 5V, 9V, 15V और 20V पर बिजली पहुंचा सकता है, वर्तमान स्तरों के साथ 0.5A से 5A तक।इसका मतलब है कि एक एकल USB-C पोर्ट प्रभावी रूप से स्मार्टफोन, पावर लैपटॉप को चार्ज कर सकता है, या यहां तक ​​कि बाहरी डिस्प्ले भी चला सकता है।मक्खी पर बिजली के स्तर को समायोजित करने की क्षमता विशेष रूप से बैटरी से चलने वाले उपकरणों के लिए सहायक है।यह सुनिश्चित करता है कि डिवाइस को सही मात्रा में बिजली मिलती है, ओवरचार्जिंग को रोकना और हीट बिल्डअप को कम करना, जो बैटरी जीवन का विस्तार कर सकता है और सुरक्षा में सुधार कर सकता है।इसके अलावा, उच्च शक्ति के स्तर को वितरित करने की क्षमता तेजी से चार्जिंग समय के लिए अनुमति देती है, जिससे यह उपयोगकर्ताओं के लिए अधिक सुविधाजनक हो जाता है।

पावर डिलीवरी के अलावा, सिस्टम डेटा ट्रांसफर का समर्थन करता है, जो उसी कनेक्शन पर पावर और डेटा एक्सचेंज के लिए अनुमति देता है।यह USB पीडी को आधुनिक उपकरणों के लिए एकदम सही बनाता है जिन्हें पावर और हाई-स्पीड डेटा कनेक्टिविटी, जैसे स्मार्टफोन, टैबलेट और लैपटॉप दोनों की आवश्यकता होती है।

वैकल्पिक मोड

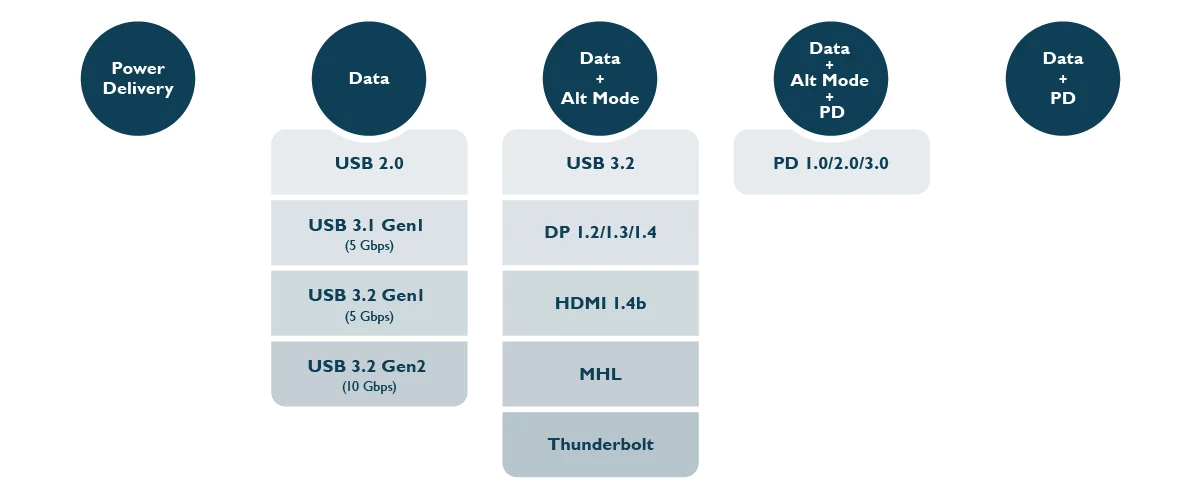

चित्र 8: यूएसबी टाइप-सी वैकल्पिक मोड

वैकल्पिक मोड के लिए यूएसबी टाइप-सी का समर्थन इसकी सबसे सम्मोहक विशेषताओं में से एक है, इसे एक सार्वभौमिक कनेक्टर में बदल देता है जो कई बंदरगाहों को बदल सकता है।यह बहुमुखी प्रतिभा विभिन्न इंटरफेस को एकल USB-C पोर्ट में समेकित करके डिवाइस डिज़ाइन और कनेक्टिविटी को सरल बनाती है।

DisplayPort

डिस्प्लेपोर्ट USB-C द्वारा समर्थित मुख्य वैकल्पिक मोड में से एक है।यह उच्च-रिज़ॉल्यूशन वीडियो और ऑडियो ट्रांसफर के लिए डिज़ाइन किया गया है।USB-C पर डिस्प्लेपोर्ट का उपयोग करके, डिवाइस एक अलग डिस्प्लेपोर्ट कनेक्टर की आवश्यकता के बिना, बाहरी डिस्प्ले, जैसे मॉनिटर और टेलीविज़न जैसे वीडियो और ऑडियो सिग्नल भेज सकते हैं।यह मोड 8K और उच्चतर ताज़ा दरों तक के संकल्पों का समर्थन करता है, जिससे यह उन अनुप्रयोगों के लिए एकदम सही है, जिन्हें गेमिंग, वीडियो एडिटिंग और पेशेवर ग्राफिक डिज़ाइन सहित उच्च गुणवत्ता वाले वीडियो आउटपुट की आवश्यकता होती है।

मोबाइल हाई-डेफिनिशन लिंक (एमएचएल)

मोबाइल हाई-डेफिनिशन लिंक (MHL) वैकल्पिक मोड स्मार्टफोन और टैबलेट जैसे पोर्टेबल डिवाइस को बड़े डिस्प्ले, जैसे टीवी और प्रोजेक्टर से कनेक्ट करने की अनुमति देता है।MHL एक मोबाइल डिवाइस से बड़ी स्क्रीन पर सामग्री को स्ट्रीमिंग करने के लिए विशेष रूप से उपयोगी है, जो वीडियो, फ़ोटो और प्रस्तुतियों को साझा करने का एक आसान तरीका प्रदान करता है।USB-C पर MHL का उपयोग करके, निर्माता छोटे उपकरणों पर समर्पित HDMI बंदरगाहों की आवश्यकता को दूर कर सकते हैं, कनेक्टर्स की संख्या को कम कर सकते हैं और स्थान की बचत कर सकते हैं।

वज्र

थंडरबोल्ट एक लचीला इंटरफ़ेस है जो पावर डिलीवरी क्षमताओं के साथ पीसीआई एक्सप्रेस (पीसीआईई) और डिस्प्लेपोर्ट सहित कई हाई-स्पीड डेटा ट्रांसफर प्रोटोकॉल को जोड़ती है।USB-C पर थंडरबोल्ट 40Gbps तक की बहुत तेज़ डेटा ट्रांसफर दरों के लिए अनुमति देता है, जो वीडियो एडिटिंग, बड़ी फ़ाइल ट्रांसफर और बाहरी ग्राफिक्स कार्ड कनेक्शन जैसे कार्यों की मांग के लिए आदर्श है।एकल थंडरबोल्ट कनेक्शन के माध्यम से बिजली और डेटा देने की क्षमता केबलों को प्रबंधित करना और कनेक्टिविटी में सुधार करना आसान हो जाता है।

HDMI

HDMI (उच्च-परिभाषा मल्टीमीडिया इंटरफ़ेस) एक और व्यापक रूप से उपयोग किया जाने वाला इंटरफ़ेस है जिसे USB-C के वैकल्पिक मोड के माध्यम से समर्थित किया जा सकता है।HDMI एक स्रोत डिवाइस से एक डिस्प्ले में वीडियो और ऑडियो स्थानांतरित करने के लिए मानक है।USB-C पर HDMI का उपयोग करते हुए, डिवाइस टीवी, मॉनिटर और प्रोजेक्टर को उच्च-परिभाषा वीडियो और ऑडियो सिग्नल दे सकते हैं।यह मोड डिजिटल ऑडियो आउटपुट सहित विभिन्न ऑडियो प्रारूपों का समर्थन करता है, जिससे यह होम थिएटर सिस्टम और पेशेवर ऑडियो-विज़ुअल सेटअप के लिए उपयुक्त है।

USB-C वैकल्पिक मोड के लाभ

USB-C वैकल्पिक मोड का मुख्य लाभ एक लचीले पोर्ट में कई कार्यों का संयोजन है।यह आवश्यक बंदरगाहों की संख्या को कम करके उपकरणों को सरल बनाता है, जो लैपटॉप, टैबलेट और स्मार्टफोन जैसे छोटे उपकरणों के लिए बहुत मददगार है।यह केबल प्रबंधन को भी आसान बनाता है और डिवाइस कनेक्शन की समग्र जटिलता को कम करता है।वैकल्पिक मोड एकल कनेक्टर के माध्यम से विभिन्न प्रोटोकॉल का समर्थन करके उपकरणों के लचीलेपन और उपयोगिता को बढ़ाते हैं।उपयोगकर्ता अपने उपकरणों को कई प्रकार के बाह्य उपकरणों से कनेक्ट कर सकते हैं, जिनमें मॉनिटर, टीवी, प्रोजेक्टर, स्टोरेज डिवाइस, और बहुत कुछ शामिल हैं, एक ही यूएसबी-सी पोर्ट का उपयोग करके।

पोर्ट रोल्स को समझना: DFP और DRP

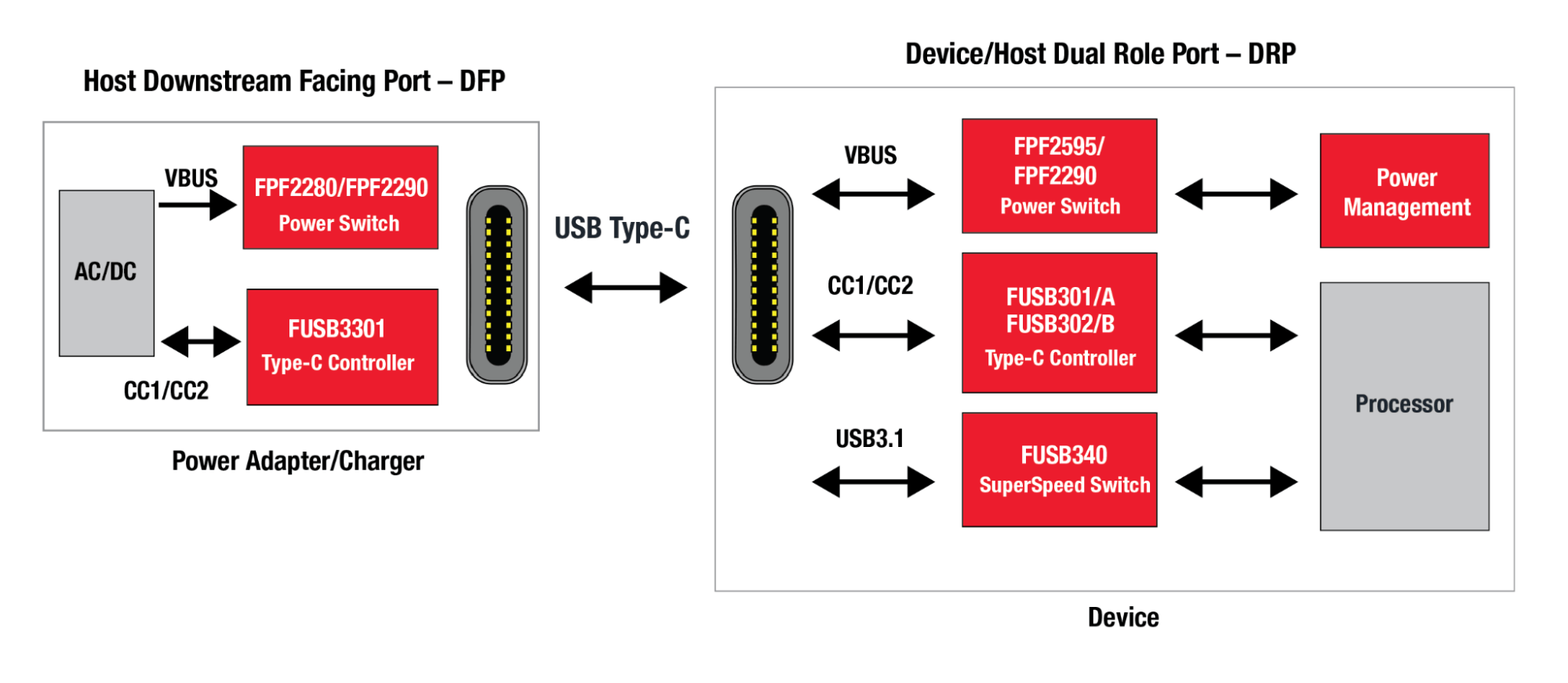

चित्र 9: डीएफपी और डीआरपी

जब दो डिवाइस USB के माध्यम से जुड़ते हैं, तो एक होस्ट (डाउनस्ट्रीम फेसिंग पोर्ट या DFP) के रूप में कार्य करता है और दूसरा एक परिधीय के रूप में होता है।होस्ट कनेक्शन को नियंत्रित करता है और शक्ति की आपूर्ति करता है, जबकि परिधीय शक्ति का उपयोग करता है और मेजबान के अनुरोधों पर प्रतिक्रिया करता है।कुछ उपकरणों, जैसे कि मोबाइल फोन, में दोहरी भूमिका पोर्ट (DRP) होते हैं और कनेक्टेड डिवाइस के आधार पर एक होस्ट और एक परिधीय होने के बीच स्विच कर सकते हैं।यह क्षमता एक फोन को एक मेजबान के रूप में कार्य करने की अनुमति देती है जब एक यूएसबी ड्राइव जैसे परिधीय से जुड़ा हुआ है या कंप्यूटर से जुड़े होने पर परिधीय के रूप में।

निष्कर्ष

अंत में, यूएसबी-सी के मजबूत डिजाइन और उन्नत सुविधाओं ने इसे आधुनिक इलेक्ट्रॉनिक्स को जोड़ने के लिए शीर्ष विकल्प बना दिया है।इसका फ़्लिपेबल कनेक्टर पहनने में आसान बनाता है और पहनने को कम करता है, जिससे कनेक्शन की स्थायित्व और विश्वसनीयता बढ़ जाती है।USB-C कई मानकों का समर्थन करता है, जिसमें USB 2.0, USB 3.0, USB 3.1 GEN 2, और वैकल्पिक मोड जैसे डिस्प्लेपोर्ट, HDMI और थंडरबोल्ट शामिल हैं, जो इसकी बहुमुखी प्रतिभा को उजागर करता है।यह समर्थन USB-C को एकल, कुशल इंटरफ़ेस के साथ विभिन्न डेटा ट्रांसफर और पावर डिलीवरी कार्यों को संभालने की अनुमति देता है।यूएसबी पावर डिलीवरी प्रोटोकॉल कई प्रकार के उपकरणों में इष्टतम चार्जिंग और पावर मैनेजमेंट के लिए बिजली के स्तर पर बातचीत करने की अनुमति देकर यूएसबी-सी की कार्यक्षमता को और बढ़ाता है।VBU, GND, RX, TX, CC, और SBU PINS की भूमिकाओं सहित विस्तृत पिनआउट डिज़ाइन, फास्ट डेटा ट्रांसफर, विश्वसनीय पावर डिलीवरी, और वैकल्पिक मोड और USB पीडी जैसी उन्नत सुविधाओं के लिए समर्थन सुनिश्चित करता है।यूएसबी-सी की लचीली और व्यापक प्रकृति यह सुनिश्चित करती है कि यह इलेक्ट्रॉनिक उपकरणों की कभी बदलती दुनिया में प्रासंगिक बनी हुई है।इन विवरणों को समझने से एक तकनीकी नवाचार की पूरी तरह से सराहना करने में मदद मिलती है जो यूएसबी-सी आधुनिक कनेक्टिविटी समाधानों में लाता है।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. USB-C केबल में अलग-अलग तार क्या हैं?

एक USB-C केबल में कई अलग-अलग तार होते हैं, जिनमें से प्रत्येक एक विशिष्ट उद्देश्य की सेवा करता है।इनमें पावर डिलीवरी के लिए वीबीयूएस तार, रिटर्न पाथ्स के लिए ग्राउंड (जीएनडी) तार, यूएसबी 2.0 डेटा ट्रांसफर के लिए डिफरेंशियल जोड़े (डी+ और डी-), यूएसबी 3.0 के लिए सुपरस्पीड डिफरेंशियल जोड़े (आरएक्स और टीएक्स) और उच्च डेटा स्पीड, कॉन्फ़िगरेशन चैनल (सीसी) पावर डिलीवरी और डेटा प्रोटोकॉल का पता लगाने और प्रबंधित करने के लिए तार, साइडबैंड उपयोग (एसबीयू) के लिए वैकल्पिक मोड जैसे डिस्प्लेपोर्ट या एचडीएमआई, और अंतर्निहित इलेक्ट्रॉनिक्स के साथ सक्रिय केबलों को पावर देने के लिए वीकोन तार।

2. USB-C कनेक्टर के भाग क्या हैं?

USB-C कनेक्टर में 12 की दो पंक्तियों में 24 पिन की व्यवस्था की गई है। मुख्य भागों में पावर डिलीवरी के लिए VBUS पिन, ग्राउंडिंग के लिए GND पिन, अंतर जोड़े (D+ और D-) USB 2.0 डेटा, सुपरस्पेड डिफरेंशियल जोड़े (RX और TX) के लिए शामिल हैं।USB 3.0 और उच्च डेटा गति के लिए, कॉन्फ़िगरेशन और पावर मैनेजमेंट के लिए CC पिन, वैकल्पिक मोड सिग्नलिंग के लिए SBU पिन, और सक्रिय केबल को पावर देने के लिए VConn पिन।कनेक्टर के सममित डिजाइन को इसे किसी भी तरह से प्लग करने की अनुमति मिलती है, इन पिनों की प्रतिबिंबित व्यवस्था के लिए धन्यवाद।

3. क्या सभी USB-C केबल समान हैं?

नहीं, सभी USB-C केबल समान नहीं हैं।वे अपनी क्षमताओं में भिन्न होते हैं जैसे कि डेटा ट्रांसफर स्पीड, पावर डिलीवरी क्षमता और वैकल्पिक मोड के लिए समर्थन।कुछ यूएसबी-सी केबल केवल चार्जिंग के लिए डिज़ाइन किए गए हैं और इसमें सीमित डेटा ट्रांसफर दरें हैं, जबकि अन्य थंडरबोल्ट 3 सपोर्ट के साथ 40 जीबीपीएस तक हाई-स्पीड डेटा ट्रांसफर को संभाल सकते हैं।इसी तरह, सभी केबल पूर्ण 100W बिजली वितरण क्षमता का समर्थन नहीं कर सकते हैं।यह सुनिश्चित करने के लिए कि यह आपके विशिष्ट उपयोग मामले की जरूरतों को पूरा करने के लिए एक USB-C केबल के विनिर्देशों की जांच करना बुद्धिमान है।

4. USB-C पोर्ट पर D प्रतीक क्या है?

USB-C पोर्ट पर D प्रतीक आमतौर पर इंगित करता है कि पोर्ट USB 2.0 डेटा ट्रांसफर गति का समर्थन करता है, इस मानक के लिए D+ और D- अंतर जोड़ी लाइनों की उपस्थिति दिखाता है।यह अंकन उपयोगकर्ताओं को यह जानने में मदद करता है कि पोर्ट बुनियादी डेटा ट्रांसफर और चार्जिंग को संभाल सकता है, लेकिन USB 3.0 या उससे अधिक के साथ जुड़े उच्च डेटा दरों का समर्थन नहीं कर सकता है।

5. USB-C के लिए अधिकतम वोल्टेज क्या है?

USB-C के लिए अधिकतम वोल्टेज 20 वोल्ट है।यह यूएसबी पावर डिलीवरी (पीडी) प्रोटोकॉल के माध्यम से प्राप्त किया जाता है, जो उपकरणों के बीच लचीले बिजली प्रबंधन के लिए अनुमति देता है।यूएसबी पीडी विनिर्देश 20 वी और 5 ए तक का समर्थन करता है, जिसके परिणामस्वरूप 100 वाट की अधिकतम पावर डिलीवरी होती है।यह क्षमता USB-C को स्मार्टफोन से लैपटॉप तक, उपकरणों की एक विस्तृत श्रृंखला को चार्ज करने के लिए उपयुक्त बनाती है।
