एसपीएसटी स्विच क्या है और यह कैसे काम करता है?

SPST स्विच, या सिंगल पोल सिंगल थ्रो स्विच, सबसे सरल प्रकार के विद्युत स्विच में से एक हैं, जो आमतौर पर रोजमर्रा के अनुप्रयोगों में पाए जाते हैं।इन स्विचों को या तो एक सर्किट को पूरा करने या तोड़ने के लिए डिज़ाइन किया गया है, डिवाइस को चालू या बंद कर दिया गया है।चाहे आप प्रकाश स्विच या सरल इलेक्ट्रॉनिक्स जैसे बुनियादी घरेलू वस्तुओं पर काम कर रहे हों, एसपीएसटी स्विच बिजली के प्रवाह को नियंत्रित करने का एक अनिवार्य हिस्सा हैं।वे अपनी सादगी, विश्वसनीयता और कम लागत के लिए जाने जाते हैं, जिससे वे कई विद्युत प्रणालियों के लिए एक लोकप्रिय विकल्प बन जाते हैं।यह लेख आपको SPST स्विच के फ़ंक्शन, लाभों और उपयोगों के माध्यम से मार्गदर्शन करेगा, यह स्पष्ट समझ प्रदान करेगा कि ये बुनियादी अभी तक प्रभावी स्विच कैसे काम करते हैं।आप उनके अनुप्रयोगों, लाभों और वे अन्य प्रकार के स्विचों की तुलना के बारे में भी जानेंगे।यदि आप अपनी परियोजनाओं में SPST स्विच को शामिल करना चाहते हैं, तो यह गाइड शुरू करने के लिए एक शानदार जगह है।

सूची

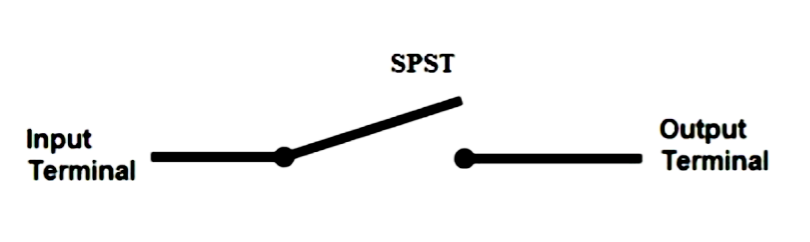

चित्रा 1। एसपीएसटी स्विच प्रतीक

एसपीएसटी स्विच का परिचय

एक एसपीएसटी स्विच "सिंगल पोल सिंगल थ्रो" के लिए खड़ा है, जिसका अर्थ है कि इसमें केवल एक इनपुट और एक आउटपुट है।अनिवार्य रूप से, यह एक सरल स्विच है जो एक सर्किट में बिजली के प्रवाह को नियंत्रित करता है।स्विच का एक बहुत सीधा कार्य है: यह या तो सर्किट को चालू कर सकता है पर या बंद।

जब स्विच "में है"बंद किया हुआ"स्थिति, यह सर्किट को पूरा करता है, जिससे बिजली का प्रवाह होता है। यह तब होता है जब बिजली होती है पर, और कनेक्टेड डिवाइस या प्रकाश काम करेगा।दूसरी ओर, जब स्विच "में है"खुला"स्थिति, यह सर्किट को तोड़ता है, बिजली के प्रवाह को रोकता है और बिजली को मोड़ता है बंद।आप इसे अपने घर में एक लाइट स्विच की तरह सोच सकते हैं: इसे नीचे फ़्लिप करें "बंद"प्रकाश को रोकता है, और इसे ऊपर फ़्लिप करता है"पर"इसे वापस चालू करता है।

यह सरल ऑन/ऑफ फ़ंक्शन SPST स्विच को उपयोग करने और समझने में बहुत आसान बनाता है।एसपीएसटी स्विच का एक उदाहरण कई उपकरणों में देखा जा सकता है, जैसे कि आपके घर में प्रकाश स्विच या कुछ में उपयोग किए गए स्विच रेल प्रणाली उच्च-वोल्टेज पावर के लिए।SPST स्विच का प्रतीक नेत्रहीन रूप से प्रतिनिधित्व करता है कि स्विच एक सर्किट के भीतर कैसे संचालित होता है।

कनेक्शन के संदर्भ में, SPST स्विच के दो महत्वपूर्ण भाग हैं: सामान्य (ग) टर्मिनल और आम तौर पर खुला (नहीं) टर्मिनल।जब स्विच चालू हो जाता है, तो वर्तमान से प्रवाह होता है सामान्य (ग) पर टर्मिनल आम तौर पर खुला (नहीं) टर्मिनल, सर्किट को पूरा करना।लेकिन जब स्विच है बंद, सर्किट खुला है, जिसका अर्थ है कि बिजली का प्रवाह बाधित है और कुछ भी काम नहीं करता है।इस डिजाइन की सादगी SPST को विद्युत सर्किट को नियंत्रित करने के लिए एक बहुत ही सामान्य और प्रभावी उपकरण बनाती है।

एसपीएसटी स्विच का बुनियादी निर्माण

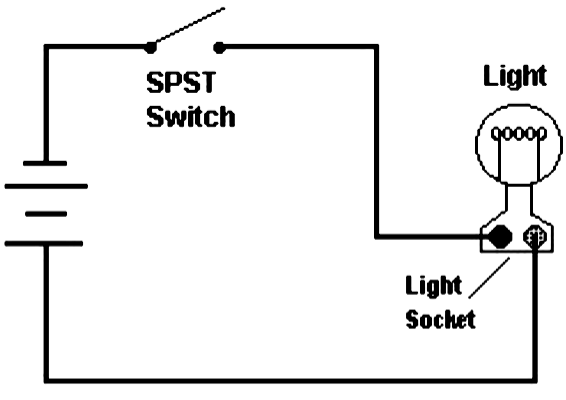

चित्रा 2। एसपीएसटी स्विच निर्माण आरेख

एसपीएसटी स्विच का मूल निर्माण सरल लेकिन प्रभावी है।इसमें दो होते हैं मेटल प्लेट स्विच होने पर एक दूसरे को छूने के लिए डिज़ाइन किया गया है बंद किया हुआ।जब ये प्लेटें संपर्क करती हैं, तो सर्किट पूरा हो जाता है, और बिजली बहती है।हालांकि, जब प्लेटें नहीं छू रही हैं (में) खुला स्थिति), वर्तमान बाधित है, और सर्किट टूट गया है, जो बिजली के प्रवाह को रोकता है।

के संदर्भ में एसपीएसटी स्विच, शब्द "खंभा"इनपुट कनेक्शन की अधिकतम संख्या को संदर्भित करता है जो स्विच को संभाल सकता है, जबकि"फेंक"आउटपुट कनेक्शन की अधिकतम संख्या को संदर्भित करता है। इसलिए, एक एसपीएसटी स्विच में, आपके पास एक एकल इनपुट और एक एकल आउटपुट हो सकता है। इसका मतलब है कि स्विच केवल एक समय में एक विद्युत सर्किट को नियंत्रित कर रहा है। यह एक बहुत ही सीधा तंत्र है जो चीजों को ओवरकम्प्लिट नहीं करता है, यही कारण है कि यह इतने सारे रोजमर्रा के अनुप्रयोगों में उपयोग किया जाता है, जैसे कि लाइट्स ऑन एंड ऑफ।

संपर्क क्षेत्र, जहां दो धातु प्लेटें मिलती हैं, आमतौर पर एक से बनाई जाती है चांदी का मिश्र धातु।यह सामग्री विशेष रूप से चुनी जाती है क्योंकि यह हैंडलिंग में अच्छा है उच्च धाराएँ क्षतिग्रस्त हो गए।सिल्वर मिश्र धातु के प्रवाह से पहनने और आंसू का विरोध करने में महान हैं, यह सुनिश्चित करना कि स्विच लंबे समय तक प्रभावी रहे।यह विशेष रूप से उन उपकरणों के लिए उपयोग किए जाने वाले स्विच में महत्वपूर्ण है जिन्हें उच्च शक्ति की आवश्यकता होती है।

बाहरी विद्युत संपर्क से स्विच की सुरक्षा के लिए और भागों को अनजाने में छूने से बचाने के लिए, बहुराष्ट्रीय क्लोराइड (पीवीसी) सामग्री का उपयोग अक्सर स्विच को इन्सुलेट करने के लिए किया जाता है।यह इन्सुलेशन किसी भी आकस्मिक लघु सर्किट या झटके को रोकने में मदद करता है।इन्सुलेशन सामग्री को सिस्टम के ऑपरेटिंग वोल्टेज के आधार पर चुना जाता है ताकि यह सुनिश्चित किया जा सके कि यह बिना टूटे या बिजली से बचने की अनुमति दे सके।

एसपीएसटी स्विच का काम

एसपीएसटी स्विच एक सरल के रूप में संचालित होता है एक तरफ़ा स्विच यह नियंत्रित करता है कि क्या एक सर्किट है पर या बंद।यह सर्किट के अंदर विद्युत पथ को पूरा करने या तोड़कर काम करता है।जब आप बटन दबाते हैं या स्विच को फ्लिप करते हैं, तो यह स्विच के अंदर दो धातु प्लेटों का कारण बनता है जोड़ना या डिस्कनेक्ट एक दूसरे से।

जब प्लेटें एक साथ आती हैं (जब स्विच चालू होता है), सर्किट बंद हो जाता है, जो बिजली को सर्किट के माध्यम से प्रवाहित करने की अनुमति देता है।यह तब होता है जब कनेक्टेड डिवाइस, की तरह लाइट बल्ब, चालू हो जाएगा और उम्मीद के मुताबिक काम करेगा।यदि प्लेटें अलग हैं (जब स्विच होता है बंद), सर्किट टूट गया है, जिसका अर्थ है कि बिजली प्रवाह नहीं कर सकती है, और डिवाइस को बंद कर दिया जाएगा।

उदाहरण के लिए, अपने कमरे में प्रकाश स्विच के बारे में सोचें।जब स्विच "में है"बंद"स्थिति, स्विच के अंदर धातु की प्लेटें छू रही हैं, इसलिए विद्युत सर्किट खुला है। यह बिजली के प्रवाह को रोकता है, और प्रकाश बंद हो जाता है। जब आप स्विच को चालू करते हैं तो" "पर"स्थिति, प्लेटें स्पर्श करती हैं, सर्किट को पूरा करती हैं, और बिजली प्रकाश में बहती है, जिससे यह होता है चालू करो।

यह सरल डिज़ाइन आपको सर्किट में बिजली के प्रवाह को आसानी से नियंत्रित करने की अनुमति देता है, जिससे एसपीएसटी स्विच को कई उपकरणों में एक आवश्यक घटक बन जाता है।चाहे वह एक प्रकाश, प्रशंसक, या अन्य घरेलू उपकरणों के लिए हो, आप चीजों को चालू करने के लिए SPST स्विच पर भरोसा कर सकते हैं पर या बंद मज़बूती से।

एसपीएसटी स्विच वायरिंग आरेख

एक सरल का सर्किट आरेख एसपीएसटी स्विच नीचे दिखाया गया है।इस सर्किट में एक होता है एसपीएसटी स्विच और दो गरमागरम लैंप, एल 1 और एल 2।इस मामले में, एल 1 एक है 1-वाट दीपक, और एल 2 एक है 100-वाट दीपक।इस सर्किट का लक्ष्य सिर्फ एक साधारण स्विच का उपयोग करके दोनों लैंप को नियंत्रित करना है।

जब स्विच होता है बंद किया हुआ, एल 1 (1-वाट दीपक) प्रकाश करेगा क्योंकि इसके माध्यम से प्रवाहित होने वाला वर्तमान पर्याप्त है।हालांकि, वर्तमान के माध्यम से बह रहा है एल 2 (100-वाट दीपक) इतना छोटा है कि यह प्रकाश के लिए पर्याप्त गर्मी उत्पन्न नहीं करेगा।इस प्रकार, एल 2 अवशेष बंद।जब स्विच होता है खोला हुआ, एल 2 पूर्ण वोल्टेज मिलेगा, इसे चालू करें, जबकि एल 1 बंद हो जाएगा।

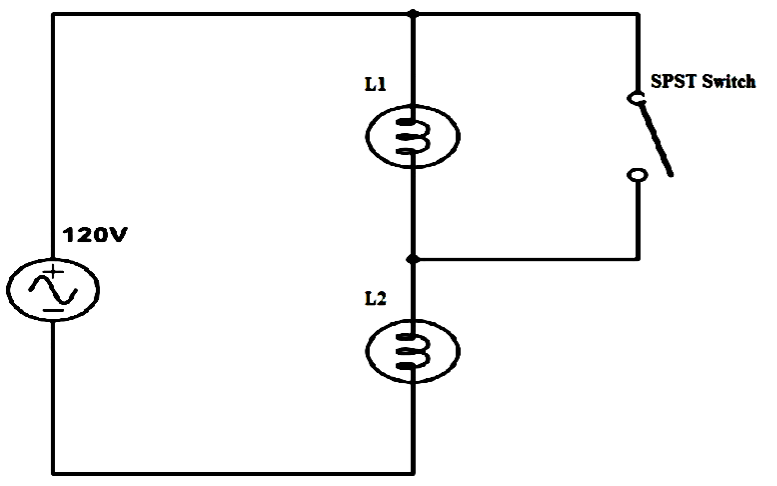

चित्रा 3। लैंप को नियंत्रित करने के लिए SPST स्विच सर्किट

उदाहरण के लिए, विचार करें 100-वाट दीपक संचालन 120V। 100-वाट दीपक का प्रतिरोध है 120 ओम।ए 1-वाट दीपक संचालन 120V का प्रतिरोध है 12,200 ओम।जब दो लैंप श्रृंखला में जुड़े होते हैं, तो वोल्टेज भर में 100-वाट दीपक होगा:

V = (120 / (120 + 12,200)) × 120 => v = 0.0097 × 120 = 1.164 वोल्ट

में विघटित शक्ति 100-वाट दीपक होगा:

P = v r / r = (1.164) and / 120 = 0.011 वाट

इससे पता चलता है कि श्रृंखला में दो लैंप के बीच वोल्टेज को कैसे विभाजित किया गया है और इसमें कितनी शक्ति विघटित है 100-वाट दीपक जब स्विच बंद हो।

SPST टॉगल स्विच का अवलोकन

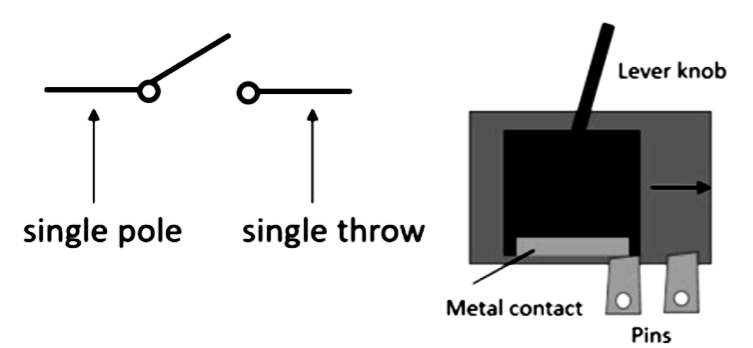

चित्रा 4। एसपीएसटी टॉगल स्विच

एसपीएसटी टॉगल स्विच कई उपकरणों में बिजली के प्रवाह को नियंत्रित करने के लिए आमतौर पर उपयोग किया जाने वाला एक प्रकार का स्विच है।यह एक विशेषता है उत्तोलक या सँभालना कि आप चीजों को मोड़ने के लिए फ्लिप कर सकते हैं पर या बंद।जिस तरह से यह काम करता है वह सरल है: जब आप लीवर को स्थानांतरित करते हैं, तो यह या तो दो पिनों के बीच विद्युत कनेक्शन को पूरा करता है या तोड़ता है, कनेक्टेड डिवाइस को चालू या बंद कर देता है।यह स्विच को संचालित करने में बहुत आसान बनाता है, चाहे आपके घर में हो या काम पर।

टॉगल स्विच एक का उपयोग करके संचालित होता है घुमाव-प्रकार का संपर्क तंत्र।इसका मतलब है कि बिजली के प्रवाह को नियंत्रित करने वाले स्विच के अंदर का हिस्सा एक है रॉकिंग संपर्क ।जब आप लीवर को स्थानांतरित करते हैं, तो धातु का संपर्क अंदर भी चलता है।यदि संपर्क एक तरफ फ़्लिप किया जाता है, तो यह पिन के बीच एक विराम बनाता है, जिसका अर्थ है कि कोई बिजली प्रवाह नहीं कर सकती है।जब इसे विपरीत दिशा में ले जाया जाता है, तो धातु संपर्क पिन को जोड़ता है, जिससे करंट को गुजरने की अनुमति मिलती है, जो डिवाइस को शक्ति प्रदान करता है।

की एक बहुत ही उपयोगी विशेषता एसपीएसटी टॉगल स्विच है चपटा कवर।यह कवर स्विच से बचाने के लिए डिज़ाइन किया गया है आकस्मिक सक्रियण।उदाहरण के लिए, यदि आप ऐसे क्षेत्र में हैं जहां स्विच को टक्कर या छुआ जा सकता है, तो कवर इसे अनजाने में चालू या बंद होने से रोकता है।यह स्विच को अधिक विश्वसनीय बनाता है और उन जगहों पर उपयोग करने के लिए सुरक्षित बनाता है जहां आप यह सुनिश्चित करना चाहते हैं कि डिवाइस अवांछित रुकावटों के बिना या बंद रहे।

इसके सरल डिजाइन और उपयोग में आसानी के लिए धन्यवाद, एसपीएसटी टॉगल स्विच कई स्थानों पर पाया जाता है, जैसे घरेलू वस्तुओं से प्रकाश स्विच वाणिज्यिक उपकरणों के लिए।यह एक सीधा और भरोसेमंद उपकरण है जो उपकरणों को शक्ति को नियंत्रित करने के लिए अच्छी तरह से काम करता है, एक पैकेज में सुरक्षा और सुविधा दोनों की पेशकश करता है।

SPDT स्विच को SPST स्विच में परिवर्तित करना

परिवर्तित करना SPDT (सिंगल पोल डबल थ्रो) एक पर स्विच करें Spst (एकल ध्रुव एकल फेंक) स्विच काफी सरल है।आपको बस उपयोग करने की आवश्यकता है सामान्य टर्मिनल (अक्सर के रूप में लेबल किया जाता है सी) अन्य दो टर्मिनलों में से किसी के साथ, जो आमतौर पर लेबल किए जाते हैं ए और बी।

स्विच को SPST की तरह व्यवहार करने के लिए, आप सामान्य टर्मिनल को या तो टर्मिनल से कनेक्ट कर सकते हैं ए या बी, लेकिन दोनों नहीं।ऐसा करने से, स्विच में अब केवल एक इनपुट और एक आउटपुट होगा, बस एक एसपीएसटी स्विच की तरह।यह सेटअप प्रभावी रूप से SPDT स्विच को एक सरल संस्करण में बदल देता है, दो अलग -अलग आउटपुट के बीच स्विच करने के बजाय सिर्फ एक सर्किट को नियंत्रित करता है।

संक्षेप में, रूपांतरण को एक एकल, ऑन/ऑफ कनेक्शन बनाने के लिए सामान्य टर्मिनल (सी) के साथ -साथ दो उपलब्ध टर्मिनलों (ए या बी) में से एक को चुनकर रूपांतरण प्राप्त किया जाता है, एसपीएसटी स्विच कैसे काम करता है।

SPST स्विच के लाभ और नुकसान

लाभ	नुकसान
सरल सर्किट डिजाइन यह आसान बनाता है समझें और लागू करें।	सीमित कार्यक्षमता के रूप में यह केवल नियंत्रण पर/बंद नियंत्रण प्रदान करता है।
सरल कनेक्शनों के साथ आसान वायरिंग जो कम करते हैं स्थापना समय।	लेबल फीका हो सकते हैं, जिससे स्विच के फ़ंक्शन के बारे में भ्रम हो सकता है।
इसके सीधे डिजाइन के कारण कम लागत।	कई की आवश्यकता वाले जटिल नियंत्रण प्रणालियों के लिए उपयुक्त नहीं है आउटपुट।
कम घटकों के साथ विश्वसनीय संचालन, विफलता बिंदुओं को कम करना।	बार -बार उपयोग करने वाले भागों पर बार -बार उपयोग हो सकता है।
उच्च वोल्टेज और धाराओं को संभाल सकते हैं विभिन्न अनुप्रयोग।	कठोर वातावरण में क्षति के लिए अतिसंवेदनशील, जैसे कि उच्च आर्द्रता या धूल।
सरल/बंद कार्यक्षमता के साथ उपयोगकर्ता के अनुकूल।	स्पर्श या दृश्य प्रतिक्रिया की कमी से यह निर्धारित करना मुश्किल हो सकता है स्विच की स्थिति।
बहुमुखी, दोनों घरेलू और औद्योगिक दोनों में उपयोग किया जाता है सिस्टम।	उच्च आवृत्ति स्विचिंग में यांत्रिक पहनने का अनुभव हो सकता है आवेदन।

SPST स्विच का मुख्य उपयोग

SPST स्विच में विभिन्न क्षेत्रों में विभिन्न प्रकार का उपयोग होता है।नीचे SPST स्विच के कुछ मुख्य अनुप्रयोग हैं:

प्रक्रिया नियंत्रण प्रणालियों में उपयोग करें

उन्नत प्रक्रिया नियंत्रण प्रणालियों में, एसपीएसटी स्विच दो-तार सेंसर के प्रतिस्थापन के रूप में काम कर सकते हैं।ऐसी प्रणालियों में, आप एसपीएसटी स्विच के कार्य को अनुकरण करने के लिए एक मानक एसपीडीटी (सिंगल पोल डबल थ्रो) स्विच में तीन में से दो संपर्कों का उपयोग कर सकते हैं।यह औद्योगिक सेटिंग्स में प्रक्रियाओं को नियंत्रित करने के लिए एक विश्वसनीय तरीका प्रदान करता है, यह सुनिश्चित करता है कि सिस्टम प्रभावी रूप से संचालित हो।

सर्किट में बिजली नियंत्रण

SPST स्विच के सबसे आम उपयोगों में से एक सर्किट को चालू या बंद करने के लिए है।ये स्विच टर्मिनल कनेक्शन को तोड़ने या कनेक्ट करने के लिए डिज़ाइन किए गए हैं, जो बिजली के प्रवाह को नियंत्रित करता है।जब स्विच चालू होता है, तो यह सर्किट को पूरा करता है, जिससे पूरे सिस्टम को बिजली मिलती है।जब यह बंद हो जाता है, तो यह शक्ति में कटौती करता है, यह सुनिश्चित करना कि डिवाइस नहीं चल रहा है।

सिंपल ऑन/ऑफ एप्लिकेशन

SPST स्विच आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जिनके लिए एक बुनियादी/बंद फ़ंक्शन की आवश्यकता होती है।उदाहरण के लिए, वे घरेलू प्रकाश स्विच या अन्य रोजमर्रा के विद्युत उपकरणों में पाए जा सकते हैं जहां आपको बस यह नियंत्रित करने की आवश्यकता है कि डिवाइस पर या बंद है या नहीं।

सरल इलेक्ट्रॉनिक परियोजनाओं में उपयोग करें

SPST स्विच सरल इलेक्ट्रॉनिक परियोजनाओं के लिए भी आदर्श हैं।यदि आप एक बुनियादी सर्किट या हॉबीस्ट प्रोजेक्ट पर काम कर रहे हैं, तो एक एसपीएसटी स्विच बिजली को नियंत्रित करने के लिए एक आसान और सस्ती तरीका प्रदान करता है।चाहे वह एक साधारण लाइट सर्किट हो या एक छोटा डिवाइस, यह स्विच कॉम्प्लेक्स वायरिंग की आवश्यकता के बिना सिस्टम को चालू या बंद करने के लिए एक व्यावहारिक विकल्प है।

ये उपयोग दिखाते हैं कि एसपीएसटी स्विच विभिन्न सेटिंग्स में विद्युत प्रणालियों को नियंत्रित करने के लिए एक सीधा, विश्वसनीय तरीका कैसे प्रदान करता है।इसकी सादगी, कम लागत, और उपयोग में आसानी इसे कई बुनियादी अनुप्रयोगों के लिए एक लोकप्रिय विकल्प बनाती है।

निष्कर्ष

अंत में, एसपीएसटी स्विच विद्युत सर्किट को नियंत्रित करने के लिए एक सरल लेकिन अत्यधिक प्रभावी समाधान प्रदान करते हैं।उनका सीधा डिज़ाइन उन्हें घरेलू प्रकाश व्यवस्था से लेकर सरल इलेक्ट्रॉनिक्स तक बुनियादी/बंद अनुप्रयोगों के लिए आदर्श बनाता है।एसपीएसटी स्विच के प्रमुख लाभों में उनकी कम लागत, उपयोग में आसानी, और उच्च वोल्टेज और धाराओं को संभालने की क्षमता शामिल है।हालांकि, उनके पास कुछ सीमाएँ हैं, जैसे कि मल्टी-आउटपुट स्विचिंग जैसे अधिक जटिल कार्यों को संभालने में उनकी अक्षमता।इन कमियों के बावजूद, एसपीएसटी स्विच उनकी विश्वसनीयता और बहुमुखी प्रतिभा के कारण एक लोकप्रिय विकल्प बने हुए हैं।चाहे आप एक छोटी इलेक्ट्रॉनिक प्रोजेक्ट का निर्माण कर रहे हों या एक घरेलू उपकरण को नियंत्रित कर रहे हों, यह समझें कि एसपीएसटी स्विच कैसे काम कर सकता है जो आपको इस आवश्यक घटक का अधिकतम लाभ उठा सकता है।
