एक पोटेंशियोमीटर का कार्य क्या है?

इलेक्ट्रॉनिक घटकों की जटिल दुनिया में, पोटेंशियोमीटर एक सर्किट के भीतर विभिन्न मापदंडों को नियंत्रित करने में अपनी बहुमुखी प्रतिभा और सटीकता के लिए खड़ा है।यह मौलिक घटक, शौकिया और पेशेवर इलेक्ट्रॉनिक सेटअप दोनों के लिए अभिन्न अंग, प्रतिरोध के समायोजन के लिए अनुमति देता है, इस प्रकार वर्तमान प्रवाह, संकेत स्तर और उपकरणों की एक विस्तृत सरणी की परिचालन विशेषताओं को प्रभावित करता है।पोटेंशियोमीटर हर जगह घरेलू डिमर्स और ऑडियो उपकरण से लेकर जटिल औद्योगिक मशीनरी तक पाए जाते हैं, इसलिए हमें उनकी बुनियादी अवधारणाओं, संरचनाओं और प्रकारों को समझने की आवश्यकता है।इस लेख में, हम पोटेंशियोमीटर की बारीकियों में तल्लीन करते हैं-उनके निर्माण, प्रकार, अनुप्रयोग-विशिष्ट डिजाइनों की जांच करते हैं, और चयन और उपयोग के लिए महत्वपूर्ण विचारों को प्रभावी ढंग से उनकी पूरी क्षमता का उपयोग करने के लिए।

सूची

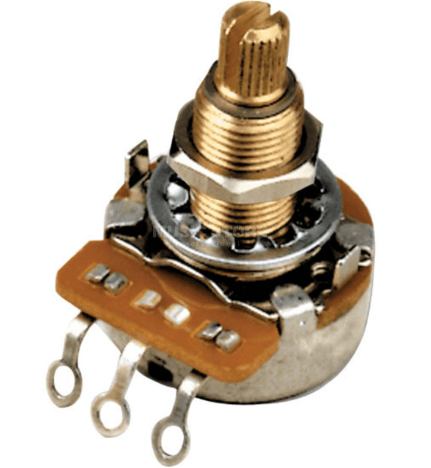

चित्र 1: पोटेंशियोमीटर

एक पोटेंशियोमीटर की बुनियादी अवधारणा

ए तनाव नापने का यंत्र इलेक्ट्रॉनिक सर्किट में एक सामान्य घटक है, मुख्य रूप से एक समायोज्य रोकनेवाला के रूप में उपयोग किया जाता है।यह समायोजन में आसानी के कारण विभिन्न अनुप्रयोगों में इष्ट है।अनिवार्य रूप से, एक पोटेंशियोमीटर उपयोगकर्ताओं को अपने प्रतिरोध मूल्य को बदलने की अनुमति देकर विद्युत प्रवाह के प्रवाह को नियंत्रित करता है, जिससे एक सर्किट के भीतर विभिन्न मापदंडों का सटीक प्रबंधन होता है।उदाहरण के लिए, यह ऑडियो उपकरणों में वॉल्यूम या होम लाइटिंग सिस्टम में चमक को समायोजित कर सकता है।

एक पोटेंशियोमीटर की मौलिक संरचना में कार्बन या धातु जैसी सामग्रियों से बने एक प्रतिरोधक तत्व होता है, और एक जंगम वाइपर, जिसे स्लाइडर के रूप में भी जाना जाता है।एक पोटेंशियोमीटर को समायोजित करने में आम तौर पर प्रतिरोधक सामग्री में इस वाइपर को घूर्णन या फिसलना शामिल होता है।यह आंदोलन वाइपर की स्थिति को बदल देता है, उस खंड के माध्यम से वर्तमान गुजरने की मात्रा को बदल देता है और इस प्रकार सर्किट के समग्र प्रतिरोध को संशोधित करता है।

तीन पिन वाले पोटेंशियोमीटर अक्सर वाइपर से कनेक्ट करने के लिए मध्य पिन का उपयोग करते हैं, जबकि बाहरी पिन प्रतिरोधक तत्व के दोनों छोर से जुड़ते हैं।कई सेटअप में, यह कॉन्फ़िगरेशन पोटेंशियोमीटर को वोल्टेज डिवाइडर के रूप में कार्य करने की अनुमति देता है, वाइपर की स्थिति के आधार पर वोल्टेज वितरित करता है।हालांकि, सरल प्रतिरोध समायोजन के लिए, केवल मध्य पिन और एक बाहरी पिन का उपयोग किया जाता है, एक चर अवरोधक मोड में पोटेंशियोमीटर डालते हैं।

व्यावहारिक अनुप्रयोगों के लिए एक पोटेंशियोमीटर का चयन करते समय, वोल्टेज सहिष्णुता और पावर रेटिंग जैसे विचार यह सुनिश्चित करने के लिए महत्वपूर्ण हैं कि यह विशिष्ट सर्किट स्थितियों के तहत सुरक्षित और मज़बूती से संचालित हो।पोटेंशियोमीटर के भौतिक डिजाइन को अपने ऑपरेटिंग वातावरण के अनुरूप होना चाहिए।उदाहरण के लिए, उच्च तापमान या आर्द्र स्थितियों में, गर्मी या नमी के लिए प्रतिरोधी सामग्री स्थायित्व और विश्वसनीयता को बढ़ाने के लिए आवश्यक हो सकती है।

पोटेंशियोमीटर तकनीकी और व्यावहारिकता को जोड़ते हैं, जिससे उन्हें सर्किट बनाते समय इलेक्ट्रॉनिक डिजाइनरों और इंजीनियरों के लिए एक शीर्ष विकल्प बन जाता है।चाहे लैब्स में सटीक विद्युत माप के लिए या उपभोक्ता इलेक्ट्रॉनिक्स में इंटरैक्टिव यूजर इंटरफेस, पोटेंशियोमीटर एक सरल अभी तक प्रभावी समाधान प्रदान करते हैं।उनके परिचालन सिद्धांतों और संरचनात्मक विशेषताओं को समझना विशिष्ट तकनीकी आवश्यकताओं और कार्यक्षमता अपेक्षाओं को पूरा करने के लिए उनके उपयोग में काफी सुधार कर सकता है।

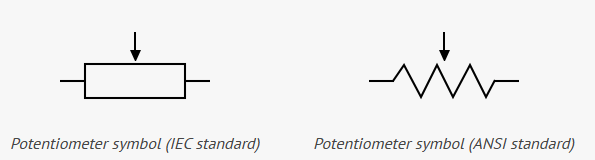

चित्र 2: पोटेंशियोमीटर प्रतीक

पोटेंशियोमीटर की संरचना

एक पोटेंशियोमीटर की निर्माण प्रक्रिया विस्तृत है और उच्च तकनीकी परिशुद्धता की मांग करती है, जिसमें अंतिम उत्पाद की कार्यक्षमता और विश्वसनीयता सुनिश्चित करने के लिए डिज़ाइन किए गए कई चरण शामिल हैं।प्रारंभ में, प्रक्रिया सही प्रतिरोधक सामग्री का चयन करने के साथ शुरू होती है।इस चयन में कार्बन कंपोजिट, धातु की फिल्में या प्रवाहकीय प्लास्टिक शामिल हो सकते हैं।ये सामग्री पोटेंशियोमीटर की प्रतिरोध सीमा, सटीकता और तापमान, आर्द्रता और भौतिक पहनने जैसे पर्यावरणीय कारकों का सामना करने की क्षमता को निर्धारित करती है।

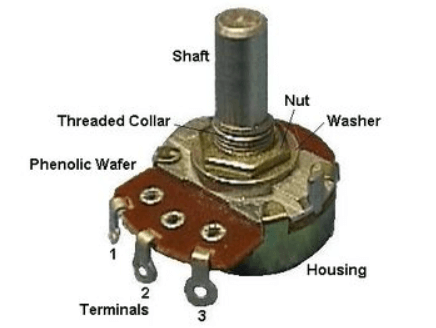

चित्रा 3: पोटेंशियोमीटर का बाहरी परिचय

एक पोटेंशियोमीटर की मुख्य संरचना में प्रतिरोधक सामग्री की एक समान परत के साथ कवर एक स्ट्रिप की तरह कंडक्टर शामिल है।यह पट्टी आमतौर पर अत्यधिक प्रवाहकीय सामग्रियों जैसे कि कॉपर या एल्यूमीनियम से बनाई जाती है ताकि वर्तमान के सुचारू मार्ग को सुनिश्चित किया जा सके।प्रतिरोधक सामग्री को लागू करने की प्रक्रिया यह सुनिश्चित करने के लिए सटीक होनी चाहिए कि पट्टी के साथ प्रतिरोध समान और विश्वसनीय है।कोटिंग की मोटाई और समापन पोटेंशियोमीटर के प्रदर्शन के लिए महत्वपूर्ण है, जिससे इस कोटिंग प्रक्रिया की निगरानी और नियंत्रण कठोर हो जाता है।ये पिन न केवल बाहरी सर्किट को कनेक्शन अंक प्रदान करते हैं, बल्कि संरचना की समग्र स्थिरता का भी समर्थन करते हैं।केंद्रीय पिन एक जंगम वाइपर से जुड़ता है, पोटेंशियोमीटर के समायोजन तंत्र के महत्वपूर्ण घटक।ग्रेफाइट या एक धातु मिश्र धातु जैसे नरम अभी तक टिकाऊ सामग्री से बनाया गया, वाइपर इसे नुकसान पहुंचाए बिना प्रतिरोधक पट्टी में स्लाइड करता है।

वाइपर के डिजाइन को प्रतिरोधक पट्टी के साथ सटीक और विश्वसनीय संपर्क बनाना चाहिए।उपयोगकर्ता एक घुंडी को मोड़कर या वाइपर को फिसलने से प्रतिरोध को समायोजित करते हैं, स्ट्रिप के साथ संपर्क बिंदु को बदलते हैं।यह समायोजन वाइपर अनुभाग में प्रतिरोध को बदल देता है, जिससे सर्किट में समग्र प्रतिरोध को संशोधित किया जाता है।एक अच्छी तरह से डिज़ाइन किया गया वाइपर न केवल चिकनी और सटीक समायोजन सुनिश्चित करता है, बल्कि अत्यधिक पहनने को रोककर पोटेंशियोमीटर के जीवनकाल का विस्तार करता है जिससे कार्यात्मक विफलता हो सकती है।

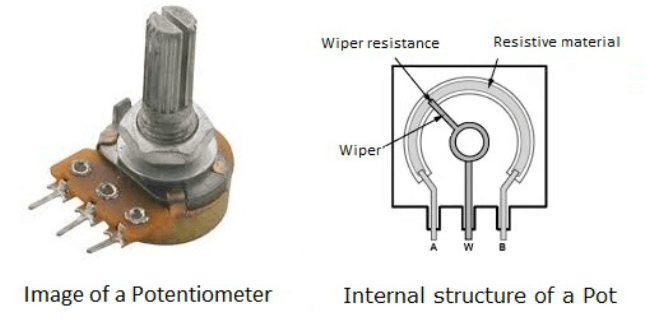

चित्रा 4: पोटेंशियोमीटर की आंतरिक संरचना

पोटेंशियोमीटर की असेंबली अत्यधिक स्वचालित उत्पादन लाइनों पर होती है जो सुनिश्चित करती है कि प्रत्येक घटक को स्थिरता के लिए सटीक रूप से स्थापित किया जाता है।विधानसभा के बाद, प्रत्येक पोटेंशियोमीटर अपने एप्लिकेशन सेटिंग में इष्टतम प्रदर्शन की गारंटी के लिए प्रतिरोध सटीकता, स्थायित्व और पर्यावरण अनुकूलनशीलता के लिए कठोर परीक्षण से गुजरता है।इस सावधानीपूर्वक विनिर्माण प्रक्रिया के माध्यम से, पोटेंशियोमीटर कुशलता से सर्किट में चर प्रतिरोधकों या वोल्टेज डिवाइडर के रूप में काम करते हैं, वर्तमान या वोल्टेज के लिए विश्वसनीय समायोजन क्षमताओं की पेशकश करते हैं।

पोटेंशियोमीटर के प्रकार

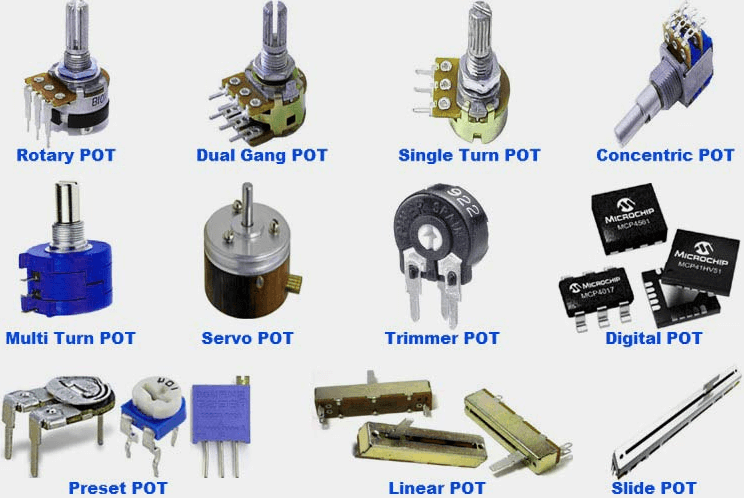

चित्र 5: पोटेंशियोमीटर के प्रकार

पोटेंशियोमीटर इलेक्ट्रॉनिक सर्किट में अपरिहार्य घटक हैं, विशिष्ट अनुप्रयोगों के लिए डिज़ाइन किए गए विभिन्न प्रकार के साथ।इन घटकों को उनके परिचालन विधियों और अनुप्रयोग आवश्यकताओं के आधार पर वर्गीकृत किया जाता है, प्रत्येक अद्वितीय सुविधाओं और लाभों की पेशकश करता है।

रोटरी पोटेंशियोमीटर

रोटरी पोटेंशियोमीटर सबसे आम प्रकार हैं।वे डिजाइन में सरल हैं और व्यापक रूप से उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किए जाते हैं।उपयोगकर्ता एक घुंडी को घुमाकर प्रतिरोध मूल्यों को समायोजित करते हैं, सीधे मात्रा या चमक जैसे मापदंडों को नियंत्रित करते हैं।यह घुंडी आम तौर पर दक्षिणावर्त या वामावर्त हो जाती है, जिससे उपयोगकर्ता प्रतिरोध को बढ़ाने या कम करने की अनुमति देते हैं, इस प्रकार पोटेंशियोमीटर के माध्यम से प्रवाह को बदलते हैं।रोटरी पोटेंशियोमीटर ऑडियो उपकरण जैसे एम्पलीफायरों और रिसीवर के लिए आदर्श हैं क्योंकि वे चिकनी, निरंतर समायोजन प्रदान करते हैं जो ध्वनि की गुणवत्ता को न्यूनतम रूप से प्रभावित करते हैं।

दोहरे-गैंग पोटेंशियोमीटर

ड्यूल-गैंग पोटेंशियोमीटर को दो अलग-अलग ऑडियो चैनलों को एक साथ नियंत्रित करने के लिए डिज़ाइन किया गया है, आमतौर पर स्टीरियो ऑडियो सिस्टम में उपयोग किया जाता है।वे संतुलित आउटपुट बनाए रखने के लिए बाएं और दाएं ऑडियो चैनलों के सिंक्रनाइज़ वॉल्यूम समायोजन सुनिश्चित करते हैं।यह सिंक्रनाइज़ेशन एक ही यांत्रिक संरचना के भीतर प्रतिरोधक पटरियों और फिसलने वाले संपर्कों के दो सेटों को इकट्ठा करके प्राप्त किया जाता है, जिससे दोनों तरफ समायोजन नॉब्स को एक साथ आगे बढ़ने की अनुमति मिलती है, इस प्रकार चैनलों के बीच स्थिरता बनाए रखती है।

स्लाइड पोटेंशियोमीटर

स्लाइड पोटेंशियोमीटर एक रैखिक स्लाइडिंग गति के माध्यम से काम करते हैं, जिससे वे ऑडियो मिक्सर और लाइटिंग कंसोल जैसे अंतरिक्ष-विवश अनुप्रयोगों के लिए उपयुक्त हो जाते हैं।रोटरी पोटेंशियोमीटर के विपरीत, स्लाइड पोटेंशियोमीटर में एक सीधा परिचालन प्रक्षेपवक्र होता है, जो उपयोगकर्ताओं को प्रतिरोध परिवर्तनों पर सटीक नियंत्रण प्रदान करता है।ये पोटेंशियोमीटर अक्सर पेशेवर ऑडियो उपकरणों में पाए जाते हैं जहां तेजी से और सटीक समायोजन महत्वपूर्ण होते हैं, क्योंकि विजुअल स्लाइड पथ उपयोगकर्ताओं को सीधे समायोजन स्तर को गेज करने में मदद करता है।

ट्रिमर पोटेंशियोमीटर

ट्रिमर पोटेंशियोमीटर उच्च परिशुद्धता प्रतिरोध समायोजन के लिए इंजीनियर हैं।वे आम तौर पर छोटे होते हैं और समायोजन के लिए एक पेचकश या विशेष उपकरण की आवश्यकता होती है, जिससे उन्हें प्रयोगशालाओं और सटीक उपकरणों में उपयोग के लिए एकदम सही बनाया जाता है, जहां प्रतिरोध में मामूली परिवर्तन समग्र प्रणाली के प्रदर्शन को काफी प्रभावित कर सकते हैं।

अंकीय पोटेंशियोमीटर

डिजिटल पोटेंशियोमीटर यांत्रिक आंदोलनों के बजाय डिजिटल संकेतों के माध्यम से काम करते हुए, पोटेंशियोमीटर प्रौद्योगिकी के आधुनिक विकास का प्रतिनिधित्व करते हैं।ये पोटेंशियोमीटर डिजिटल कोड (जैसे SPI या I2C प्रोटोकॉल) प्राप्त करके प्रतिरोध मूल्यों को समायोजित करते हैं, जो उन्हें जटिल इलेक्ट्रॉनिक सिस्टम के लिए अच्छी तरह से अनुकूल बनाते हैं, जिन्हें प्रोग्रामेबल नियंत्रण की आवश्यकता होती है।डिजिटल पोटेंशियोमीटर रिमोट कंट्रोल क्षमताओं और उच्च परिशुद्धता की पेशकश करते हैं, तेजी से स्वचालित उपकरणों और उच्च अंत उपभोक्ता इलेक्ट्रॉनिक्स में अनुप्रयोगों को खोजते हैं।

इन विभिन्न प्रकार के पोटेंशियोमीटर के परिचालन बारीकियों और विशिष्ट अनुप्रयोगों को समझकर, उपयोगकर्ता प्रभावी रूप से वांछित परिणामों को प्राप्त करने के लिए उन्हें इलेक्ट्रॉनिक सिस्टम में बेहतर ढंग से एकीकृत कर सकते हैं।

एक पोटेंशियोमीटर कैसे चुनें?

एक पोटेंशियोमीटर, जिसे आमतौर पर एक बर्तन के रूप में संदर्भित किया जाता है, अनिवार्य रूप से एक चर अवरोधक के रूप में कार्य करता है, जहां समायोजन इसके शीर्ष पर तैनात एक घुंडी के माध्यम से किया जाता है।इन उपकरणों को दो प्राथमिक विशेषताओं द्वारा वर्गीकृत किया जाता है: प्रतिरोध, ओम (आर) में मापा जाता है, और बिजली क्षमता, वाट्स (पी) में मापा जाता है।

प्रतिरोध मूल्य विद्युत प्रवाह को प्रदान करने वाले विरोध के स्तर को निर्धारित करता है, कम वर्तमान प्रवाह में एक उच्च प्रतिरोध परिणाम होता है।पोटेंशियोमीटर के लिए सामान्य प्रतिरोध मूल्यों में 500,, 1k, 2k, 5k, 10k, 22k, 47k, 50k, 100k, 220k, 470k, 500k, और 1m शामिल हैं।एक पोटेंशियोमीटर की पावर रेटिंग वर्तमान की मात्रा को इंगित करती है जो इसे सुरक्षित रूप से संभाल सकती है।आमतौर पर, 0.3W रेटिंग के साथ एक पोटेंशियोमीटर कम-वर्तमान सर्किट के लिए पर्याप्त है।

चयन के लिए प्रमुख कारक

प्रतिरोध मूल्य: एक पोटेंशियोमीटर का चयन करना महत्वपूर्ण है जिसका प्रतिरोध आपके सर्किट की जरूरतों से मेल खाता है।पोटेंशियोमीटर कुछ ओम से लेकर कई मेगोहम तक, आकार और आकार की एक विशाल श्रृंखला में आते हैं।

सहिष्णुता: यह कारक लगातार प्रतिरोध स्तरों को बनाए रखने की क्षमता को दर्शाता है और एक प्रतिशत के रूप में व्यक्त किया जाता है।एक कम सहिष्णुता प्रतिशत का मतलब अधिक सटीक पढ़ना है।यदि आपके एप्लिकेशन को सटीक प्रतिरोध मूल्यों की आवश्यकता होती है, तो कम सहिष्णुता के स्तर के साथ पोटेंशियोमीटर का विकल्प चुनें।

रेटेड पावर: जब एक पोटेंशियोमीटर चुनते हैं, तो इसकी रेटेड पावर पर विचार करें, जो दिखाता है कि घटक कितना वाट क्षमता बिना ओवरहीटिंग या असफलता के संभाल सकता है।अपने विशिष्ट सर्किट की ऊर्जा मांगों को पूरा करने के लिए पर्याप्त बिजली रेटिंग के साथ एक पोटेंशियोमीटर का चयन करें।

पोटेंशियोमीटर का प्रकार: उस प्रकार का चयन करें जो आपके एप्लिकेशन को सबसे अच्छा लगता है।रैखिक पोटेंशियोमीटर एक रैखिक प्रतिक्रिया की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हैं, जैसे कि वॉल्यूम या टोन नियंत्रण।लॉगरिदमिक पोटेंशियोमीटर ऑडियो अनुप्रयोगों के लिए आदर्श हैं जहां वॉल्यूम परिवर्तन मानव कान द्वारा लॉगरिद्मिक रूप से माना जाता है।मल्टी-टर्न पोटेंशियोमीटर सटीक अंशांकन के लिए महान हैं, जबकि डिजिटल पोटेंशियोमीटर डिजिटल सिग्नल प्रोसेसिंग के लिए अनुकूल हैं।

भौतिक आकार: पोटेंशियोमीटर का आकार अंतरिक्ष-विवश वातावरण में विशेष रूप से महत्वपूर्ण है।सुनिश्चित करें कि आप जिस पोटेंशियोमीटर को चुनते हैं, वह अपनी परियोजना या एप्लिकेशन में उपलब्ध स्थान पर फिट बैठता है।

बढ़ते प्रकार: पोटेंशियोमीटर अलग-अलग बढ़ते विकल्पों के साथ आते हैं, जैसे पैनल माउंट, पीसीबी माउंट, या होल माउंट के माध्यम से।एक चुनें जो आपके सर्किट बोर्ड या आवास के साथ संगत हो।

एक पोटेंशियोमीटर का उपयोग कैसे करें?

एक पोटेंशियोमीटर का उपयोग करते समय, इसके तीन टर्मिनलों के कार्यों को समझना महत्वपूर्ण है।साधारण दो-टर्मिनल प्रतिरोधों के विपरीत, एक पोटेंशियोमीटर का तीसरा टर्मिनल अतिरिक्त कार्यक्षमता प्रदान करता है, जिससे यह एक पारंपरिक निश्चित अवरोधक की तुलना में एक सर्किट में अधिक जटिल भूमिका निभाने की अनुमति देता है।

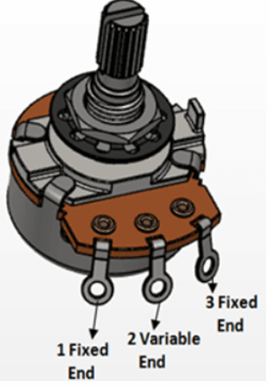

चित्र 6: पोटेंशियोमीटर के तीन टर्मिनल

पोटेंशियोमीटर में दो निश्चित टर्मिनल (1 और 3 चिह्नित) और एक समायोज्य केंद्र टर्मिनल (चिह्नित 2) होते हैं।निश्चित टर्मिनल पोटेंशियोमीटर की प्रतिरोधक सामग्री से जुड़े होते हैं, जबकि मध्य टर्मिनल एक जंगम स्लाइडर या वाइपर से जुड़ा होता है।यह स्लाइडर प्रतिरोधक सामग्री के साथ स्थानांतरित करने के लिए स्वतंत्र है, जिससे प्रतिरोधक पथ की लंबाई मध्य टर्मिनल में बदल जाती है।

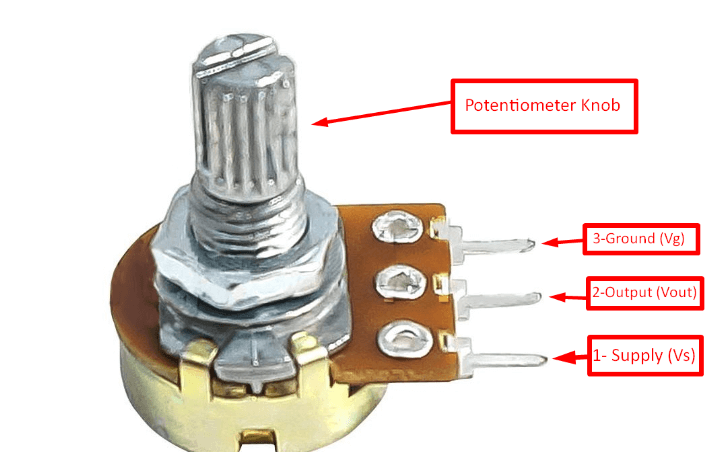

चित्र 7: पोटेंशियोमीटर

एक उदाहरण के रूप में, एक मानक 10kω पोटेंशियोमीटर पर विचार करें।मध्य टर्मिनलों को ध्यान में रखे बिना, टर्मिनल 1 से टर्मिनल 3 तक का माप 10k and होना चाहिए, जो पोटेंशियोमीटर के पूर्ण-लंबाई प्रतिरोध का प्रतिनिधित्व करता है।जब मध्य टर्मिनल सक्षम किया जाता है, यदि स्लाइडर को टर्मिनल 1 से 25% पर सेट किया जाता है, तो टर्मिनल 1 से टर्मिनल 2 से प्रतिरोध कुल प्रतिरोध का 25% तक कम हो जाएगा, जो कि 2.5kω है;तदनुसार, टर्मिनल 2 से टर्मिनल 3 से प्रतिरोध तब शेष 75%है, जो 7.5k। है।

मध्य टर्मिनल की स्थिति को पोटेंशियोमीटर के शीर्ष पर स्थित घुंडी को मोड़कर लचीले ढंग से समायोजित किया जा सकता है।यह समायोजन विधि उपयोगकर्ता को प्रतिरोध मूल्य पर ठीक नियंत्रण प्रदान करती है और उन अनुप्रयोगों के लिए आदर्श है जिन्हें वर्तमान तीव्रता के ठीक समायोजन की आवश्यकता होती है, जैसे कि वॉल्यूम नियंत्रण या प्रकाश चमक समायोजन।यह लचीलापन पोटेंशियोमीटर को एक डिवाइस की कार्यक्षमता को विनियमित करने का एक अभिन्न अंग बनाता है।

इलेक्ट्रॉनिक प्रोटोटाइप और परीक्षण चरणों के दौरान पोटेंशियोमीटर की यह समायोज्य विशेषता विशेष रूप से महत्वपूर्ण है।स्लाइडर की स्थिति को बदलकर, डिजाइनर प्रतिरोधों को बदलने के बिना सर्किट व्यवहार पर विभिन्न रोकनेवाला मूल्यों के प्रभाव का परीक्षण कर सकते हैं।यह न केवल परीक्षण की दक्षता में सुधार करता है, बल्कि सर्किट डिजाइन के लचीलेपन और पुनरावृत्ति गति में भी सुधार करता है।

पोटेंशियोमीटर का कार्य

पोटेंशियोमीटर सर्किट डिजाइन में एक महत्वपूर्ण भूमिका निभाते हैं, मुख्य रूप से चर प्रतिरोधों या वोल्टेज डिवाइडर के रूप में सेवा करते हैं।ये एप्लिकेशन एक सर्किट के भीतर वर्तमान या वोल्टेज पर सटीक नियंत्रण को सक्षम करते हुए प्रतिरोध मूल्यों को समायोजित करने की उनकी क्षमता पर निर्भर करते हैं।एक मानक 10k en पोटेंशियोमीटर पर विचार करें, जो इसके प्रतिरोध को 0 and से 10k and तक समायोजित कर सकता है, विविध सर्किट आवश्यकताओं को पूरा करने के लिए उच्च लचीलापन प्रदान करता है।

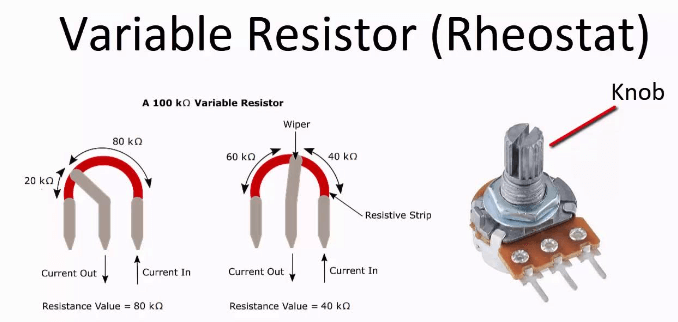

चित्र 8: एक चर रोकनेवाला के रूप में पोटेंशियोमीटर

परिवर्तनीय रोकनेवाला

जब एक चर अवरोधक के रूप में उपयोग किया जाता है, तो एक पोटेंशियोमीटर अपने दो छोरों के बीच प्रतिरोध को लगातार समायोजित करके वर्तमान के प्रवाह को संशोधित करता है।इस सेटअप में, पोटेंशियोमीटर का एक छोर पावर स्रोत से जुड़ा होता है, और दूसरा लोड से, जैसे कि मोटर या लाइट बल्ब।तीसरा टर्मिनल, आमतौर पर एक स्लाइडिंग संपर्क या वाइपर, उपयोगकर्ता के समायोजन के अनुसार चलता है, पावर स्रोत या लोड के साथ इसके कनेक्शन बिंदु को बदल देता है।यह हेरफेर उपयोगकर्ताओं को लोड के माध्यम से प्रवाह को मैन्युअल रूप से विनियमित करने की अनुमति देता है, मोटर गति या प्रकाश चमक जैसे परिचालन पहलुओं को नियंत्रित करता है।

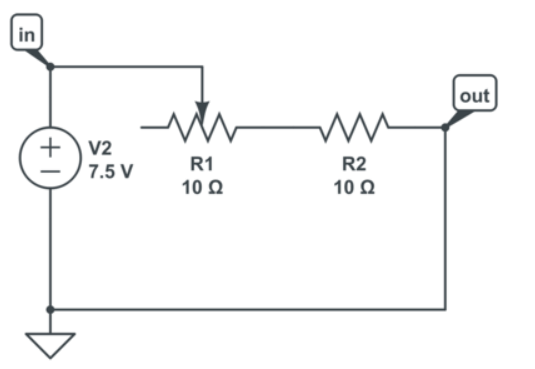

चित्र 9: वोल्टेज डिवाइडर के रूप में पोटेंशियोमीटर

वोल्टेज डिवाइडर

दूसरी ओर, वोल्टेज डिवाइडर के रूप में सेवा करते समय, पोटेंशियोमीटर की भूमिका एक चर आउटपुट वोल्टेज प्रदान करने के लिए इनपुट वोल्टेज को विभाजित करने के लिए है।यह एक वोल्टेज वितरक के रूप में पोटेंशियोमीटर को कॉन्फ़िगर करके प्राप्त किया जाता है, जहां इनपुट वोल्टेज को पोटेंशियोमीटर के दो सिरों पर लागू किया जाता है, और आउटपुट वोल्टेज को फिसलने वाले संपर्क और निश्चित छोरों में से एक के बीच से लिया जाता है।यह कॉन्फ़िगरेशन पोटेंशियोमीटर को अधिकतम इनपुट वोल्टेज तक शून्य वोल्ट से किसी भी मध्यवर्ती वोल्टेज स्तर को वितरित करने में सक्षम बनाता है, जो ऑडियो प्रसंस्करण और सिग्नल प्रवर्धन में सिग्नल के स्तर को समायोजित करने में विशेष रूप से उपयोगी है।

पोटेंशियोमीटर टेंपर

एक पोटेंशियोमीटर में टेपर की पसंद सीधे प्रतिरोध समायोजन की प्रतिक्रिया वक्र को प्रभावित करती है, जिससे सर्किट के समग्र प्रदर्शन और उपयोगकर्ता बातचीत को प्रभावित किया जाता है।टेपर अनिवार्य रूप से वर्णन करता है कि कैसे प्रतिरोध मूल्य में परिवर्तन होता है क्योंकि पोटेंशियोमीटर को बदल दिया जाता है या स्लाइड किया जाता है।यह परिवर्तन पोटेंशियोमीटर के आउटपुट और इसकी यांत्रिक स्थिति के बीच एक संबंध वक्र द्वारा ग्राफिक रूप से दर्शाया गया है, जिसे आमतौर पर रैखिक और लॉगरिदमिक प्रकारों में वर्गीकृत किया जाता है।

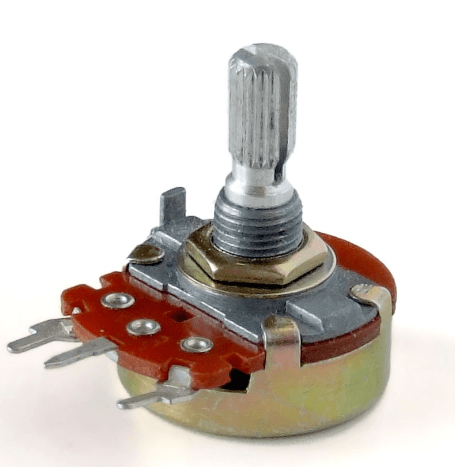

चित्र 10: रैखिक टेपर पोटेंशियोमीटर

रैखिक टेपर पोटेंशियोमीटर सुनिश्चित करते हैं कि प्रतिरोध में वृद्धि या कमी अपने संचालन की सीमा के दौरान समान है।यही है, जैसा कि आप पोटेंशियोमीटर के नियंत्रण को घुमा या स्लाइड करते हैं, प्रतिरोध एक रैखिक अनुपात में बदलता है।उदाहरण के लिए, यदि पोटेंशियोमीटर को इसकी सीमा के 50% में बदल दिया जाता है, तो प्रतिरोध इसके अधिकतम मूल्य के 50% तक पहुंच जाता है।यह विशेषता रैखिक टेपर पोटेंशियोमीटर को सटीक वोल्टेज या वर्तमान नियंत्रण की आवश्यकता वाले अनुप्रयोगों के लिए अच्छी तरह से अनुकूल बनाती है, जैसे कि परीक्षण और माप उपकरण में बारीक ट्यूनिंग इनपुट/आउटपुट सिग्नल या बिजली की आपूर्ति में लगातार आउटपुट को समायोजित करना।

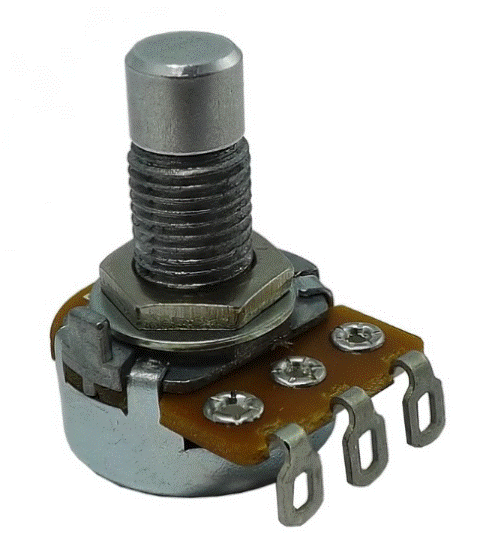

चित्र 11: लॉगरिदमिक टेपर पोटेंशियोमीटर

दूसरी ओर, लॉगरिदमिक टेपर पोटेंशियोमीटर, एक गैर-रैखिक समायोजन वक्र का पालन करते हैं, आमतौर पर घातीय, जिसका अर्थ है कि प्रतिरोध समायोजन की शुरुआत में धीरे-धीरे बदलता है और अंत की ओर अधिक तेज़ी से होता है।यह पैटर्न ऑडियो नियंत्रण अनुप्रयोगों के लिए विशेष रूप से फायदेमंद है, क्योंकि मानव कान ध्वनि स्तर को लघुगणकीय रूप से मानता है।वॉल्यूम नियंत्रण में एक लॉगरिदमिक पोटेंशियोमीटर का उपयोग ध्वनि की मात्रा के अधिक प्राकृतिक समायोजन के लिए अनुमति देता है, जिससे मात्रा में वृद्धि या कमी अचानक होने के बजाय अधिक संतुलित और चिकनी दिखाई देती है।

विभिन्न टेपर पोटेंशियोमीटर के कार्य सिद्धांतों और अनुप्रयोग परिदृश्यों को समझना इलेक्ट्रॉनिक उपकरणों के डिजाइन के लिए महत्वपूर्ण है।सही टेपर प्रकार चुनना केवल तकनीकी विनिर्देशों के मिलान के बारे में नहीं है;इसमें उत्पाद के साथ एंड-यूज़र के इंटरैक्शन अनुभव को बढ़ाना भी शामिल है।उदाहरण के लिए, उपयोगकर्ता इंटरफ़ेस डिज़ाइन में, पृष्ठभूमि प्रकाश या स्क्रीन चमक को समायोजित करने के लिए एक लॉगरिदमिक पोटेंशियोमीटर को रोजगार देने से अधिक सहज और आरामदायक उपयोगकर्ता अनुभव होता है, क्योंकि यह समायोजन विधि मानव आंखों की चमक परिवर्तनों की धारणा के साथ अधिक निकटता से संरेखित होती है।

पोटेंशियोमीटर वायरिंग उदाहरण

जब एक पोटेंशियोमीटर को वायर किया जाता है, तो आपका दृष्टिकोण इस बात पर निर्भर करेगा कि आप इसका उपयोग करने की योजना कैसे बनाते हैं।आमतौर पर, मध्य पिन वाइपर होता है।शाफ्ट को दाईं ओर घुमाना (या स्लाइडर को स्थानांतरित करना) वाइपर और दाहिने पिन के बीच प्रतिरोध को कम करता है।इसे बाईं ओर ले जाने से वाइपर और बाएं पिन के बीच प्रतिरोध कम हो जाता है।कभी -कभी यह तीनों पिन का उपयोग करने के लिए समझ में आता है, लेकिन अन्य समय में, आपको केवल दो की आवश्यकता हो सकती है।आइए कुछ उदाहरणों का पता लगाएं।

उदाहरण 1: एक साधारण चर अवरोधक के रूप में पोटेंशियोमीटर

यदि आपको एक साधारण अवरोधक की आवश्यकता है जहां आप प्रतिरोध को समायोजित कर सकते हैं, तो आपको केवल दो पिन की आवश्यकता होती है: मध्य पिन और साइड पिन में से एक।यहां बताया गया है कि आप एक प्रकाश-उत्सर्जक डायोड (एलईडी) को मंद करने के लिए एक पोटेंशियोमीटर को कैसे जोड़ सकते हैं।व्यावहारिक सर्किट में, आपको यह सुनिश्चित करने के लिए एक श्रृंखला अवरोधक जोड़ने की आवश्यकता हो सकती है कि शून्य के प्रतिरोध को समायोजित करने से एलईडी को नुकसान नहीं होगा।एक दिशा में शाफ्ट को घुमाने से प्रतिरोध बढ़ जाता है, एलईडी को डिमिंग;इसे बदलकर दूसरे तरीके से प्रतिरोध कम हो जाता है, जिससे एलईडी उज्जवल बन जाती है।

उदाहरण 2: तीसरे पिन को बीच से जोड़ना

कभी -कभी, आप एक सर्किट आरेख देख सकते हैं जहां मध्य और एक साइड पिन एक ही बिंदु पर जुड़े होते हैं।यह क्यों किया जाता है?इस प्रकार का कनेक्शन अनिवार्य रूप से केवल दो पिन का उपयोग करता है क्योंकि तीसरे पिन को मध्य में जोड़ने से प्रतिरोध को प्रभावित नहीं किया जाता है।कुछ लोग इस विधि को पसंद करते हैं क्योंकि यह एक अप्रयुक्त पिन को समाप्त करके सर्किट को टाइड करता है, जो योजनाबद्ध रूप को साफ और अधिक संगठित भी बना सकता है।

उदाहरण 3: वॉल्यूम कंट्रोल के रूप में पोटेंशियोमीटर

इस उदाहरण में, पोटेंशियोमीटर के सभी तीन पिन का उपयोग ऑडियो एम्पलीफायर की मात्रा को समायोजित करने के लिए एक सरल तरीका बनाने के लिए किया जाता है।इसे इस तरह से जोड़कर, आप एक वोल्टेज डिवाइडर बनाते हैं जो इनपुट सिग्नल के वोल्टेज को कम कर सकता है।जितना अधिक आप शाफ्ट को मोड़ते हैं, उतना ही अधिक मात्रा कम हो जाती है।इस प्रकार की वायरिंग ऑडियो उपकरणों में आम है।

इन वायरिंग सेटअप में से प्रत्येक प्रदर्शित करता है कि कैसे पोटेंशियोमीटर के कनेक्शन को समायोजित करना सरल प्रकाश नियंत्रण से अधिक जटिल ऑडियो सिस्टम तक, विशिष्ट अनुप्रयोगों के लिए अपनी कार्यक्षमता को दर्जी कर सकता है।इन कनेक्शनों में हेरफेर करने के तरीके को समझना इलेक्ट्रॉनिक सर्किट डिजाइन में अधिक लचीलेपन और सटीकता के लिए अनुमति देता है।

समस्या निवारण पोटेंशियोमीटर वायरिंग

समस्या निवारण पोटेंशियोमीटर वायरिंग मुद्दों में खराबी से निपटने के लिए महत्वपूर्ण है जो आपके सर्किट के प्रदर्शन को प्रभावित कर सकता है और संभावित रूप से आपके उपकरणों को नुकसान पहुंचा सकता है।इन मुद्दों का प्रभावी ढंग से निदान और समाधान करने के लिए, पोटेंशियोमीटर और इसके कनेक्शन की एक व्यापक परीक्षा आवश्यक है।

कनेक्शन की जकड़न की जाँच

एक महत्वपूर्ण पहला कदम पोटेंशियोमीटर के कनेक्शन की जकड़न का निरीक्षण करना है।ढीली तारों से अस्थिर प्रतिरोध मूल्यों को जन्म दिया जा सकता है, जो बदले में सर्किट के आउटपुट को प्रभावित करता है।उदाहरण के लिए, एक वॉल्यूम कंट्रोल सर्किट में, ढीले कनेक्शन से अवांछित शोर हो सकता है या समायोजन करते समय वॉल्यूम में अचानक कूद सकता है।ढीले कनेक्शनों की जांच करने के लिए, धीरे -धीरे तारों और पिनटियोमीटर के पिन को पगुलाएं और ढीलेपन के किसी भी संकेत का निरीक्षण करें।यदि कोई ढीला कनेक्शन पाया जाता है, तो उन्हें उचित उपकरणों का उपयोग करके सुरक्षित रूप से फिर से तैयार किया जाना चाहिए, जैसे कि एक टांका लगाने वाला लोहे।

लघु सर्किट की पहचान करना

अगला, सर्किट में किसी भी छोटे सर्किट की जांच करें।शॉर्ट्स पोटेंशियोमीटर को अनुचित वायरिंग या आंतरिक क्षति के कारण हो सकता है, दो बिंदुओं के बीच एक अनपेक्षित विद्युत संबंध बनाता है जो सीधे जुड़ा नहीं होना चाहिए।एक शॉर्ट सर्किट असामान्य रूप से उच्च वर्तमान प्रवाह को जन्म दे सकता है, जो न केवल सर्किट की कार्यक्षमता को बाधित कर सकता है, बल्कि ओवरहीटिंग को जोखिम में डाल सकता है और संभावित रूप से पोटेंशियोमीटर या अन्य इलेक्ट्रॉनिक घटकों को जला सकता है।प्रतिरोध को मापने के लिए एक मल्टीमीटर सेट का उपयोग करने से सर्किट के विभिन्न भागों में प्रतिरोध मूल्यों की जांच करके संभावित लघु सर्किट का पता लगाने में मदद मिल सकती है।

पोटेंशियोमीटर और आसपास के घटकों का निरीक्षण करना

अंत में, पोटेंशियोमीटर और उसके आसपास के घटकों का निरीक्षण करना महत्वपूर्ण है।पोटेंशियोमीटर को नुकसान यांत्रिक पहनने, अत्यधिक वर्तमान या तापमान और आर्द्रता जैसे पर्यावरणीय कारकों के कारण हो सकता है।यह परीक्षण करें कि क्या प्रतिरोध आसानी से बदलता है क्योंकि आप पोटेंशियोमीटर को समायोजित करते हैं, इसकी स्थिति को इंगित कर सकते हैं।यदि प्रतिरोध बदल जाता है या समायोजन के दौरान प्रतिक्रिया नहीं करता है, तो यह सुझाव दे सकता है कि पोटेंशियोमीटर के जंगम भागों, जैसे कि स्लाइडर या घुंडी, खराब हो जाती हैं या क्षतिग्रस्त हो जाती हैं।इसके अतिरिक्त, पोटेंशियोमीटर के पास इलेक्ट्रॉनिक घटकों में क्षति या असामान्य स्थितियों के संकेतों के लिए जाँच की भी सिफारिश की जाती है, क्योंकि ये अप्रत्यक्ष रूप से पोटेंशियोमीटर मुद्दों में योगदान दे सकते हैं।

इन चरणों का पालन करके, आप अपने सर्किट की स्थिरता और सुरक्षा सुनिश्चित करने के लिए पोटेंशियोमीटर वायरिंग और कार्यक्षमता से संबंधित मुद्दों का प्रभावी रूप से निदान और समाधान कर सकते हैं।समस्या निवारण के दौरान निरंतर अवलोकन और सावधानीपूर्वक हैंडलिंग महत्वपूर्ण हैं, जबकि धैर्य और समस्या-समाधान के लिए एक व्यवस्थित दृष्टिकोण इन मुद्दों को हल करने में आपकी दक्षता को काफी बढ़ा सकता है।

निष्कर्ष

आधुनिक इलेक्ट्रॉनिक्स में पोटेंशियोमीटर की भूमिका को खत्म नहीं किया जा सकता है।एक चर अवरोधक और एक वोल्टेज डिवाइडर दोनों के रूप में कार्य करने की इसकी क्षमता अनुकूलनीय और कुशल इलेक्ट्रॉनिक सर्किट बनाने में इसे अपरिहार्य बनाती है।चाहे एक ऑडियो डिवाइस पर वॉल्यूम को समायोजित करना, एक परीक्षण सेटअप में सिग्नल के स्तर को कैलिब्रेट करना, या एलईडी की चमक को ठीक करना, पोटेंशियोमीटर इलेक्ट्रॉनिक डिजाइन की आधारशिला बनी हुई है।इसकी बहुमुखी प्रतिभा सटीक चयन और अनुप्रयोग की आवश्यकता से मेल खाती है, यह सुनिश्चित करते हुए कि प्रत्येक पोटेंशियोमीटर न केवल सर्किट की तकनीकी मांगों को पूरा करता है, बल्कि डिवाइस के साथ उपयोगकर्ता की बातचीत को भी बढ़ाता है।पोटेंशियोमीटर कार्यों के अंतर्दृष्टि और विस्तृत विश्लेषणों को गले लगाकर, कोई भी इलेक्ट्रॉनिक परियोजनाओं के प्रदर्शन और विश्वसनीयता में काफी सुधार कर सकता है, नवाचारों के लिए मार्ग प्रशस्त करता है जो सरल अभी तक प्रभावी इलेक्ट्रॉनिक घटकों के साथ संभव है की सीमाओं को आगे बढ़ाते हैं।

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1. एक पोटेंशियोमीटर किसके लिए उपयोग किया जाता है?

एक पोटेंशियोमीटर का उपयोग मुख्य रूप से एक इलेक्ट्रॉनिक सर्किट के भीतर प्रतिरोध को समायोजित करने के लिए किया जाता है।यह इसे ऑडियो उपकरणों पर वॉल्यूम जैसे विभिन्न मापदंडों को नियंत्रित करने की अनुमति देता है, प्रकाश प्रणालियों पर चमक और सिग्नल स्तरों के सामान्य समायोजन।

2. एक पोटेंशियोमीटर का परीक्षण कैसे करें?

एक पोटेंशियोमीटर का परीक्षण करने के लिए, आपको प्रतिरोध माप मोड के लिए एक मल्टीमीटर सेट की आवश्यकता होगी।मल्टीमीटर की जांच को पोटेंशियोमीटर (आमतौर पर बाहरी पिन) के टर्मिनल पिन से कनेक्ट करें।इसकी सीमा में पोटेंशियोमीटर घुंडी या स्लाइड को घुमाएं और मल्टीमीटर पर प्रतिरोध मूल्य परिवर्तन का निरीक्षण करें, यह सुनिश्चित करें कि वे आसानी से और लगातार बदलते हैं।

3. क्या एक पोटेंशियोमीटर नियंत्रण वोल्टेज या वर्तमान है?

एक पोटेंशियोमीटर प्रतिरोध को समायोजित करके अप्रत्यक्ष रूप से वोल्टेज और वर्तमान दोनों को नियंत्रित कर सकता है।एक चर अवरोधक के रूप में, यह मुख्य रूप से नियंत्रित करता है कि एक सर्किट के हिस्से के माध्यम से कितना वर्तमान प्रवाह होता है।वोल्टेज डिवाइडर के रूप में कॉन्फ़िगर किया गया, यह अपने टर्मिनलों में वोल्टेज आउटपुट को नियंत्रित कर सकता है।

4. एक पोटेंशियोमीटर कितने वोल्ट संभाल सकता है?

वोल्टेज एक पोटेंशियोमीटर संभाल सकता है जो इसके विशिष्ट डिजाइन और रेटिंग पर निर्भर करता है।इलेक्ट्रॉनिक्स में सामान्य पोटेंशियोमीटर आमतौर पर 3 से 50 वोल्ट के बीच संभालते हैं, लेकिन क्षति को रोकने और सुरक्षित संचालन सुनिश्चित करने के लिए सटीक वोल्टेज रेटिंग के लिए निर्माता के विनिर्देशों की जांच करना आवश्यक है।

5. एक पोटेंशियोमीटर पर कितने तारों का उपयोग किया जाता है?

एक पोटेंशियोमीटर में आमतौर पर तीन टर्मिनल या तार होते हैं।एक तार प्रतिरोधक तत्व के प्रत्येक छोर से जुड़ता है, और तीसरा जंगम वाइपर से जुड़ता है, जो प्रतिरोधक ट्रैक के साथ अपनी स्थिति को बदलकर प्रतिरोध मूल्य को समायोजित करता है।
