डाटा शीट
Cylindrical Battery Holders.pdf2378-5221-TG तकनीकी विनिर्देश

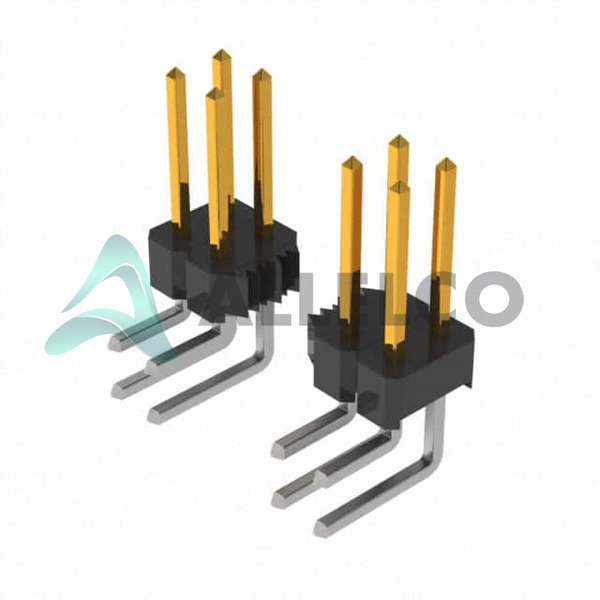

3M - 2378-5221-TG तकनीकी विनिर्देशों, विशेषताओं, मापदंडों और 3M - 2378-5221-TG के समान विनिर्देशों के साथ भागों
| उत्पाद विशेषता | मान बताइए | |
|---|---|---|
| उत्पादक | 3M | |
| वेल्टेज रेटिंग | - | |
| समाप्ति | Solder | |
| अंदाज | Board to Board or Cable | |
| shrouding | Unshrouded | |
| शृंखला | 2300 | |
| पंक्ति रिक्ति - संभोग | 0.100' (2.54mm) | |
| पिच - मैटिंग | 0.100' (2.54mm) | |
| पैकेट | Bulk | |
| कुल संपर्क लंबाई | - | |
| परिचालन तापमान | -55°C ~ 105°C | |
| पंक्तियों की संख्या | 2 | |
| पदों की संख्या भरा | All | |
| पदों की संख्या | 78 | |
| माउन्टिंग का प्रकार | Through Hole, Right Angle | |
| सामग्री ज्वलनशीलता रेटिंग | UL94 V-0 | |
| Mated Stacking हाइट्स | - | |
| अंतर डेटा ट्रांसमिशन | Thermoplastic, Glass Filled |
| उत्पाद विशेषता | मान बताइए | |
|---|---|---|
| इन्सुलेशन ऊँचाई | 0.242' (6.14mm) | |
| इन्सुलेशन रंग | Black | |
| सुरक्षा प्रवेश | - | |
| विशेषताएं | - | |
| बन्धन प्रकार | Push-Pull | |
| वर्तमान रेटिंग (AMPS) | 3A | |
| संपर्क प्रकार | Male Pin | |
| संपर्क आकार | Square | |
| संपर्क सामग्री | Copper Alloy | |
| संपर्क लंबाई - पोस्ट | 0.110' (2.79mm) | |
| संपर्क लंबाई - संभोग | 0.318' (8.08mm) | |
| संपर्क समाप्त मोटाई - पोस्ट | 100.0µin (2.54µm) | |
| संपर्क समाप्त मोटाई - संभोग | 10.0µin (0.25µm) | |
| संपर्क समाप्त - पोस्ट | Tin-Lead | |
| संपर्क समाप्त - संभोग | Gold | |
| कनेक्टर प्रकार | Header | |
| आधार उत्पाद संख्या | 2378 | |
| अनुप्रयोगों | - |
| गुण | विवरण |
|---|---|
| RoHs स्थिति | RoHS गैर-आज्ञाकारी |
| नमी संवेदनशीलता स्तर (एमएसएल) | 1 (Unlimited) |
| तक पहुँचने की स्थिति | REACH Affected |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
दाईं ओर के तीन भागों में 3M 2378-5221-TG के समान विनिर्देश हैं।
| उत्पाद विशेषता |  |
 |
 |
 |
|---|---|---|---|---|
| भाग संख्या | 2378-5221-TG | 2378-6221-TG | 2378-6121-TG | 2378-5121-TG |
| उत्पादक | 3M | 3M | 3M | 3M |
| शृंखला | 2300 | 2300 | 2300 | 2300 |
| अंतर डेटा ट्रांसमिशन | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled | Thermoplastic, Glass Filled |
| बन्धन प्रकार | Push-Pull | Push-Pull | Push-Pull | Push-Pull |
| संपर्क समाप्त मोटाई - पोस्ट | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) | 100.0µin (2.54µm) |
| सामग्री ज्वलनशीलता रेटिंग | UL94 V-0 | UL94 V-0 | UL94 V-0 | UL94 V-0 |
| संपर्क लंबाई - पोस्ट | 0.110' (2.79mm) | 0.120' (3.05mm) | 0.120' (3.05mm) | 0.110' (2.79mm) |
| पदों की संख्या भरा | All | All | All | All |
| माउन्टिंग का प्रकार | Through Hole, Right Angle | Through Hole | Through Hole | Through Hole, Right Angle |
| सुरक्षा प्रवेश | - | - | - | - |
| इन्सुलेशन रंग | Black | Black | Black | Black |
| अनुप्रयोगों | - | - | - | - |
| कुल संपर्क लंबाई | - | 0.538' (13.67mm) | 0.450' (11.43mm) | - |
| अंदाज | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable | Board to Board or Cable |
| आधार उत्पाद संख्या | 2378 | 2378 | 2378 | 2378 |
| पैकेट | Bulk | Bulk | Bulk | Bulk |
| संपर्क लंबाई - संभोग | 0.318' (8.08mm) | 0.318' (8.08mm) | 0.230' (5.84mm) | 0.230' (5.84mm) |
| shrouding | Unshrouded | Unshrouded | Unshrouded | Unshrouded |
| संपर्क आकार | Square | Square | Square | Square |
| पिच - मैटिंग | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| कनेक्टर प्रकार | Header | Header | Header | Header |
| विशेषताएं | - | - | - | - |
| संपर्क समाप्त मोटाई - संभोग | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) | 10.0µin (0.25µm) |
| Mated Stacking हाइट्स | - | - | - | - |
| पंक्ति रिक्ति - संभोग | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.100' (2.54mm) |
| वेल्टेज रेटिंग | - | - | - | - |
| वर्तमान रेटिंग (AMPS) | 3A | 3A | 3A | 3A |
| संपर्क प्रकार | Male Pin | Male Pin | Male Pin | Male Pin |
| समाप्ति | Solder | Solder | Solder | Solder |
| पदों की संख्या | 78 | 78 | 78 | 78 |
| संपर्क समाप्त - संभोग | Gold | Gold | Gold | Gold |
| पंक्तियों की संख्या | 2 | 2 | 2 | 2 |
| परिचालन तापमान | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C | -55°C ~ 105°C |
| इन्सुलेशन ऊँचाई | 0.242' (6.14mm) | 0.100' (2.54mm) | 0.100' (2.54mm) | 0.242' (6.14mm) |
| संपर्क सामग्री | Copper Alloy | Copper Alloy | Copper Alloy | Copper Alloy |
| संपर्क समाप्त - पोस्ट | Tin-Lead | Tin-Lead | Tin-Lead | Tin-Lead |
