LM3886 IC के लिए एक व्यापक गाइड

ऑडियो पावर एम्पलीफायरों ने कम-पावर सिग्नल को मजबूत आउटपुट, ड्राइविंग स्पीकर और हेडफ़ोन में स्पष्टता के साथ बदल दिया।वे विभिन्न ऑडियो सिस्टम में सक्रिय हैं, इलेक्ट्रिक गिटार अनुनाद से लेकर इमर्सिव होम थिएटर तक।उनमें से, LM3886 IC राष्ट्रीय अर्धचालक की LM श्रृंखला में बाहर खड़ा है।यह लेख LM3886 के डिजाइन, सुविधाओं और अनुप्रयोगों की पड़ताल करता है।उच्च दक्षता, कम विरूपण और मजबूत सुरक्षा के लिए प्रसिद्ध, यह आपकी शीर्ष पसंद है।पेशेवर सेटअप से लेकर DIY परियोजनाओं तक, असाधारण ध्वनि प्रणालियों को तैयार करने में इसकी क्षमताओं, व्यावहारिक उपयोग और प्रदर्शन की खोज करें।LM3886 की शक्ति और बहुमुखी प्रतिभा का पता लगाने के लिए हमसे जुड़ें।

सूची

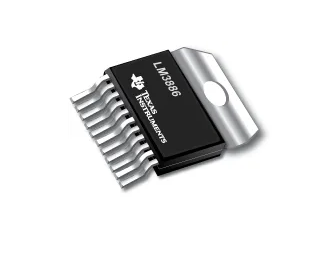

LM3886 IC का अवलोकन

LM3886 आईसी उच्च-प्रदर्शन ऑडियो प्रवर्धन में एक अनुकरणीय प्रस्तुत करता है, जो 68 वाट को 4-ओम लोड और 38 वाट को 8-ओम लोड तक पहुंचाने के लिए अपनी क्षमता से प्रतिष्ठित है।यह उल्लेखनीय दक्षता के साथ इसे प्राप्त करता है, श्रव्य स्पेक्ट्रम में न्यूनतम विरूपण सुनिश्चित करता है, जो ध्वनि में स्पष्टता और सद्भाव के लिए सार्वभौमिक सामाजिक प्रशंसा के साथ प्रतिध्वनित होता है।

स्पाइक प्रोटेक्शन की विशेषता, LM3886 वोल्टेज में उतार -चढ़ाव, अधिभार और लघु सर्किट के खिलाफ लचीलापन प्रदर्शित करता है।यह थर्मल चोटियों का प्रबंधन करता है, जिसमें डीफ़्ट सटीकता है।यह विभिन्न परिचालन स्थितियों में अपने स्थायित्व में विश्वास पैदा करता है और विश्वास और आश्वासन की अंतर्निहित भावनाओं को दर्शाता है जिसे आप अक्सर विश्वसनीय उपकरणों में पुरस्कार दे सकते हैं।

इसके अलावा, LM3886 92DB से अधिक एक सराहनीय सिग्नल-टू-शोर अनुपात प्रदान करता है।यह उच्च अनुपात अवांछित शोर और विरूपण को कम करके ऑडियो स्पष्टता को बढ़ाता है, श्रवण अनुभवों में शुद्धता और निष्ठा के लिए जन्मजात इच्छा को पूरा करता है।इस तरह के कम अंतर्निहित शोर और विरूपण का स्तर रैखिक प्रदर्शन के साथ वास्तव में स्पष्ट ऑडियो आउटपुट प्रदान करने के लिए अपनी प्रतिष्ठा स्थापित करता है।स्पाइक प्रोटेक्शन का नाजुक संतुलन और एक उच्च सिग्नल-टू-शोर अनुपात प्रदर्शन और विश्वसनीयता पर आईसी के दोहरे ध्यान को उजागर करता है, आपके लिए अक्सर ऑडियो सिस्टम के लिए लक्ष्य किए जाते हैं जो पेशेवर मानकों को प्रतिध्वनित करते हैं।

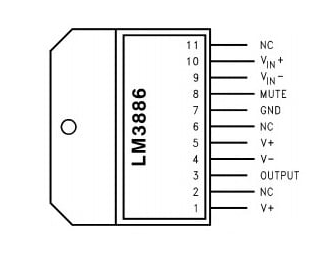

LM3886 IC का पिन कॉन्फ़िगरेशन

पिन नंबर	पिन नाम	विवरण
1 और 5	वी+	सकारात्मक (+) बिजली की आपूर्ति टर्मिनल
2 और 6	एनसी	जुड़ा हुआ पिन नहीं
3	उत्पादन	सिग्नल के प्रवर्धन के बाद आउटपुट टर्मिनल पिन
4	वी	नकारात्मक (-) पावर टर्मिनल
7	Gnd	भूमि का टर्मिनल
8	आवाज़ बंद करना	म्यूट एंड;यदि नकारात्मक टर्मिनल से जुड़ा होना चाहिए आवश्यक नहीं
9	Vin-	सिग्नल का इनवर्टिंग इनपुट टर्मिनल (VIN-)
10	VIN+	सिग्नल का गैर-इनवर्टिंग इनपुट टर्मिनल (VIN+)
11	एनसी	जुड़ा हुआ पिन नहीं

विशेषताओं और विनिर्देशों

फ़ीचर/स्पेसिफिकेशन	विवरण
उत्पादक	टेक्सास इंस्ट्रूमेंट्स
पैकेज प्रकार	To-220 11-लीड पैकेज
ऑडियो इनपुट प्रकार	अनुरूप इनपुट
वास्तुकला	कक्षा-अटल बिहारी
स्पीकर चैनल (अधिकतम)	मोनो
अधिकतम बिजली चरण आपूर्ति	94V
न्यूनतम बिजली चरण आपूर्ति	20 वी
न्यूनतम भार	4 ओम
बिजली उत्पादन	68 वाट
सिग्नल-से-शोर अनुपात (एसएनआर)	110 डीबी
कुल हार्मोनिक विरूपण (THD + N)	1 kHz पर 0.03%
विशिष्ट quiescent वर्तमान (iq)	50 मा
न्यूनतम अनुरूप आपूर्ति वोल्टेज	20 वी
अधिकतम अनुरूप आपूर्ति वोल्टेज	84V
अधिकतम शक्ति (समानांतर पुल-बंधे भार)	68W
बिजली आपूर्ति अस्वीकृति अनुपात	120 डीबी
तापमान रेंज आपरेट करना	0 ° C से 70 ° C

तुलनीय और वैकल्पिक आईसी

तुलनीय

• JM64RE

• LM3886TF

विकल्प

• TDA7295

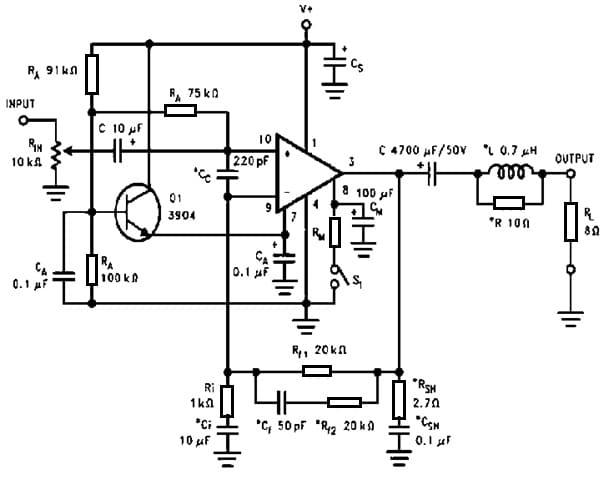

LM3886 के साथ एक ऑडियो एम्पलीफायर को क्राफ्ट करना

LM3886 एक न्यूनतम दृष्टिकोण के साथ 68W एम्पलीफायरों को बनाने के लिए ऑडियो सर्किट की दुनिया में एक प्रमुख विकल्प है।होम थिएटर और साउंड सिस्टम में इसकी लोकप्रियता स्पष्टता के साथ सत्ता को संयोजित करने की अपनी क्षमता से उपजी है।एक गैर-इनवर्टिंग सेटअप में एक क्लास एबी एम्पलीफायर के रूप में, LM3886 उच्च इनपुट प्रतिबाधा प्रदान करता है, जिससे यह निम्न-स्तरीय ऑडियो सिग्नल को संभालने के लिए आदर्श है।इसका मजबूत आउटपुट और दक्षता उच्च-निष्ठा वक्ताओं को चलाने के लिए इसे अच्छी तरह से अनुकूल बनाती है, जो आपकी रुचि को कैप्चर करती है।पहले से मौजूद ऑडियो सिस्टम के साथ इसका सहज एकीकरण ध्वनिक अनुभवों को आगे बढ़ाता है, जो आपको एक नए आयाम में ध्वनि का आनंद लेने के लिए आमंत्रित करता है।

परिचालन पहलू

• बिजली आपूर्ति विकल्प: LM3886 या तो एकल या दोहरे अंत वाली बिजली आपूर्ति के साथ काम कर सकता है।जबकि दोहरे-समाप्त कॉन्फ़िगरेशन अक्सर प्रदर्शन को बढ़ाते हैं, वे बिजली के उतार-चढ़ाव को संभालते हैं, जो एक क्लीनर ऑडियो आउटपुट उत्पन्न करते हैं।ध्वनि की गुणवत्ता के लिए यह सावधानीपूर्वक दृष्टिकोण किसी भी ऑडियो सेटअप को समृद्ध करता है, साधारण साउंडस्केप को लुभावना श्रवण अनुभवों में बदल देता है।

• एम्पलीफायर व्यवस्था और उनके प्रभाव: एक वर्ग एबी एम्पलीफायर के रूप में, LM3886 दक्षता और ध्वनि शुद्धता के बीच संतुलन बनाता है।गैर-इनवर्टिंग सेटअप उच्च इनपुट प्रतिबाधा का समर्थन करता है, ऑडियो स्रोतों पर बोझ को कम करता है और सिग्नल फिडेलिटी बनाए रखता है।यह सुविधा जटिल ध्वनि विवरणों को संरक्षित करने के लिए उपयोगी है, यह सुनिश्चित करने के लिए कि बेहोश नोट भी सटीक रूप से पुन: पेश किए गए हैं।उन डिजाइनिंग लेआउट के लिए, शोर में कमी और थर्मल प्रबंधन पर ध्यान केंद्रित करने से एम्पलीफायर की विश्वसनीयता और जीवनकाल बढ़ सकता है।

• अध्यक्ष सिनर्जी और ऑडियो उत्कृष्टता: अपने मजबूत आउटपुट और दक्षता के लिए प्रसिद्ध, LM3886 जोड़े को उच्च-अंत वक्ताओं के साथ सामंजस्यपूर्ण तरीके से जोड़े, बेहतर ऑडियो गुणवत्ता सुनिश्चित करते हुए उनके प्रदर्शन की जरूरतों को पूरा करते हैं।वास्तविक अनुप्रयोग एम्पलीफायर और वक्ताओं के बीच प्रतिबाधा मिलान पर ध्यान देने की मांग करते हैं, क्योंकि यह ध्वनि स्पष्टता को बढ़ा सकता है और अक्षमताओं को कम कर सकता है।एम्पलीफायर की बहुमुखी प्रतिभा विभिन्न स्पीकर प्रकारों के साथ अन्वेषण को प्रोत्साहित करती है, जिससे आप अपने अद्वितीय दृश्यों के अनुरूप विशिष्ट और immersive साउंडस्केप बना सकते हैं।

पक्ष - विपक्ष

पेशेवरों

LM3886 IC असाधारण प्रदर्शन के साथ खड़ा है, जो थर्मल शटडाउन और शॉर्ट-सर्किट सुरक्षा उपायों जैसे मजबूत सुरक्षा उपायों द्वारा समर्थित है जो इसकी विश्वसनीयता और जीवनकाल को बढ़ाते हैं।यह घटक कम शोर के स्तर और न्यूनतम विरूपण के माध्यम से उल्लेखनीय ध्वनि की गुणवत्ता प्रदान करने के लिए प्रसिद्ध है, जो एक बेदाग ऑडियो अनुभव प्रदान करता है।LM3886 बेहतर सिग्नल ताकत के साथ ड्राइविंग वक्ताओं में माहिर है, जो उच्च-निष्ठा ऑडियो सेटअप में अपनी अपील को जोड़ता है।इसके अलावा, ऊर्जा दक्षता पर इसका ध्यान स्थायी प्रौद्योगिकियों की ओर दुनिया भर में प्रवृत्ति का पूरक है।

सुरक्षा सुविधाओं का समावेश डिवाइस की विफलता के जोखिम को काफी कम कर देता है, जिससे यह एक पसंदीदा विकल्प बन जाता है।आप जीवंत ऑडियो आउटपुट को खजाना दे सकते हैं, जो कम सक्षम घटकों में देखे गए हस्तक्षेप के बिना सुनने वाले सत्रों को बदल देता है।ये गुण उच्च-कैलिबर प्रदर्शन के साथ पहुंच को संतुलित करने में LM3886 की भूमिका को रेखांकित करते हैं।

दोष

अपने गुणों के बावजूद, LM3886 विचारशील ध्यान की आवश्यकता वाले डिजाइन की पेचीदगियों को प्रस्तुत करता है।इसकी कम-कैपेसिटेंस बिजली की आपूर्ति स्थिरता के लिए सावधानीपूर्वक इंजीनियरिंग की मांग करती है, संभवतः अतिरिक्त घटकों की आवश्यकता होती है और डिजाइन जटिलता में वृद्धि होती है।अंतर्निहित डीसी सुरक्षा की कमी के लिए बाहरी सर्किट की आवश्यकता होती है, डिजाइन चुनौतियों को जोड़ना और संभावित रूप से परियोजना की कॉम्पैक्टनेस को प्रभावित करना।इसके अलावा, लंबे समय तक आपूर्ति पिन पीसीबी लेआउट को मुश्किल बनाते हैं, विशेष रूप से तंग डिजाइनों में, प्रदर्शन और अखंडता को बनाए रखने के लिए आविष्कारशील समाधानों को प्रेरित करते हैं।

आप अक्सर इन मुद्दों से निपटने के लिए पिछले ज्ञान से आकर्षित कर सकते हैं, बाधाओं को दूर करने के लिए रचनात्मक लेआउट और घटक चयन को नियोजित कर सकते हैं।समस्या को सुलझाने में अनुभव और रचनात्मकता का यह मिश्रण एक प्रमुख इंजीनियरिंग पहलू दिखाता है: बेहतर कार्यक्षमता के लिए रिफाइनिंग और एडाप्टिंग डिजाइन।नतीजतन, जबकि ये चुनौतियां उल्लेखनीय हैं, वे नवाचार के लिए अवसरों का प्रतिनिधित्व करते हैं, अधिक प्रभावी और विश्वसनीय ऑडियो सिस्टम के विकास को चलाते हैं।

अनुप्रयोग

LM3886 ऑपरेशनल एम्पलीफायर अपनी प्रभावशाली पावर डिलीवरी के साथ खड़ा है, जिससे स्पीकर्स को 8-ओम लोड पर 38 वाट और 4-ओम लोड पर 68 वाट पर गूंजने में सक्षम बनाया गया है।इसके अंतर्निहित ओवरहीट और अधिभार की रोकथाम की विशेषताएं न केवल आपके आत्मविश्वास को बढ़ावा देती हैं, बल्कि ऑडियो अनुप्रयोगों की भीड़ के लिए दरवाजे भी खोलती हैं।

सुविधाएँ और प्रदर्शन क्षमता

यह एम्पलीफायर अपने परिष्कृत सुरक्षा प्रणालियों के साथ उद्योग में एक जगह पर तरसता है, जिसमें थर्मल शटडाउन और स्पाइक प्रोटेक्शन सर्किटरी शामिल हैं।ये विशेषताएँ LM3886 को चुनौतीपूर्ण परिस्थितियों में भी उल्लेखनीय धीरज से लैस करती हैं, जिससे यह स्थायित्व और इमर्सिव साउंड अनुभवों के लिए आपका गो-टू विकल्प बन जाता है।

ऑडियो सिस्टम में भूमिकाएँ

समकालीन ऑडियो कॉन्फ़िगरेशन में, LM3886 चिकनी वॉल्यूम समायोजन सुनिश्चित करने के लिए म्यूटिंग सर्किट में संचालन करके एक प्रमुख भूमिका निभाता है, एक निर्बाध और समृद्ध सुनने का अनुभव बनाता है।कॉम्पैक्ट स्टीरियो सिस्टम को पावर करना और आज के न्यूनतम डिजाइन सौंदर्यशास्त्र के अनुरूप, विवश स्थानों के भीतर शक्तिशाली ध्वनि देने की अपनी क्षमता को प्रदर्शित करना।कुशल शक्ति प्रवर्धन की पेशकश करके स्व-संचालित वक्ताओं को सक्षम करना, हर रोज ऑडियो की मांग को सादगी और उपयोग में आसानी के साथ खानपान।

व्यावसायिक ऑडियो उपस्कर

पेशेवर ऑडियो उपकरणों के डोमेन में, LM3886 इसकी उत्कृष्ट ध्वनि गुणवत्ता के लिए मनाया जाता है।उल्लेखनीय स्पष्टता और सटीकता के साथ ध्वनि का उत्पादन करने की इसकी क्षमता आपके साथ प्रतिध्वनित होती है, जिससे यह स्टूडियो मॉनिटर और प्रीमियम ऑडियो उपकरणों में अत्यधिक मूल्यवान हो जाता है।इस एम्पलीफायर द्वारा सुविधा दी गई विस्तृत साउंडस्टेज ठीक ऑडियो मूल्यांकन के लिए सक्रिय है, जो रिकॉर्डिंग और महारत हासिल वातावरण को महत्वपूर्ण रूप से लाभान्वित करता है।
