IRF840 MOSFET: डेटशीट, समकक्ष और पिनआउट

यह गाइड IRF840 पर जोर देने के साथ मेटल ऑक्साइड सिलिकॉन फील्ड इफेक्ट ट्रांजिस्टर (MOSFET) की पड़ताल करता है, जो कि उच्च-वोल्टेज अनुप्रयोगों में इसकी सटीकता और दक्षता के लिए मान्यता प्राप्त आईआरएफ श्रृंखला में एक स्टैंडआउट है।IRF840 जैसे MOSFETS नवाचार और व्यावहारिकता के निर्बाध मिश्रण का प्रदर्शन करते हैं, दोनों एनालॉग और डिजिटल धाराओं पर उन्नत नियंत्रण प्रदान करते हैं।अपने तकनीकी विनिर्देशों, पिन कॉन्फ़िगरेशन और व्यापक उपयोगों की जांच करके, यह लेख इस बात पर गहराई से नज़र डालता है कि कैसे IRF840 इलेक्ट्रॉनिक डिजाइन और कार्यक्षमता को बढ़ाता है, जिससे तकनीकी प्रगति को चलाने में अपनी भूमिका को उजागर किया जाता है।

सूची

1। IRF840 MOSFET का अवलोकन

2। IRF840 पिन कॉन्फ़िगरेशन

3। IRF840 सुविधाएँ और विनिर्देश

4। IRF840 MOSFET सर्किट डिजाइन

5। IRF840 MOSFET समकक्ष

6। एक सर्किट में सुरक्षित रूप से IRF840 MOSFET का संचालन

7। IRF840 MOSFET के अनुप्रयोग

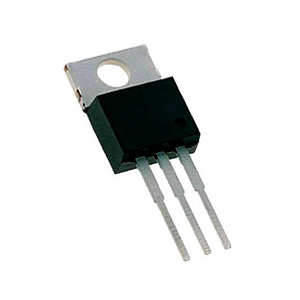

IRF840 MOSFET का अवलोकन

IRF840, एक प्रतिष्ठित एन-चैनल पावर MOSFET, 500 वोल्ट तक काम करने वाले इलेक्ट्रॉनिक उपकरणों में कुशल स्विचिंग के लिए सटीकता के साथ तैयार किया गया है और 8 amps तक की धाराओं का प्रबंधन करता है।इसकी हॉलमार्क क्षमता इसके तेजी से स्विचिंग में निहित है, हालांकि यह वर्तमान प्रवाह को कुशल रूप से विनियमित करने के लिए 10V के एक विशिष्ट गेट वोल्टेज की आवश्यकता है।संरचना में तीन टर्मिनल शामिल हैं: गेट, नाली और स्रोत।संपर्क के ये बिंदु बाहरी विद्युत सर्किट के साथ कनेक्टिविटी स्थापित करते हैं।इलेक्ट्रॉन प्रवाह IRF840 के संचालन की विशेषता है, एन-चैनल MOSFETs के विशिष्ट के रूप में, इसे पी-चैनल विकल्पों में पाए जाने वाले छेद-वाहक चालन से अलग करता है।यह देखा गया है कि एन-चैनल उपकरणों में इलेक्ट्रॉनों की आवाजाही अक्सर प्रदर्शन कारकों को बढ़ाती है, जिसमें कम-प्रतिरोध और स्विफ्टर स्विचिंग शामिल हैं, जो उन्हें उच्च गति स्विचिंग परिदृश्यों में पसंदीदा बनाते हैं।ये अंतर्निहित गुण उन विकल्पों को प्रभावित करते हैं जहां एन-चैनल को विशेष स्थितियों में पी-चैनल उपकरणों पर पसंद किया जाता है।

IRF840 पिन कॉन्फ़िगरेशन

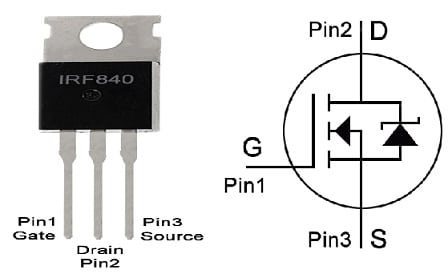

IRF840 MOSFET Pinout

पिन नं।	पिन नाम	विवरण
1	स्रोत	वर्तमान आपूर्ति इस पिन से बाहर है।
2	दरवाज़ा	यह टर्मिनल ट्रिगर को नियंत्रित करने के लिए कार्य करता है MOSFET पूर्वाग्रह।
3	नाली	नाली पिन वर्तमान के प्रवाह की अनुमति देता है, इसलिए यह कार्य करता है इनपुट टर्मिनल।

IRF840 सुविधाएँ और विनिर्देश

फ़ीचर/स्पेसिफिकेशन	विवरण
प्रकार	एन-चैनल पावर MOSFET
वृद्धि समय (टीएस)	23 एनएस
पतन समय (TF)	20 एनएस
उत्पादक	स्टिमिकोइलेक्ट्रॉनिक्स
वर्ग	MOSFET
गतिशील डीवी/डीटी रेटिंग	हाँ
स्विचिंग गति	नैनोसेकंड
समानांतर में आसानी	हाँ
इनपुट प्रतिबाधा	उच्च
तकनीकी	साई
बढ़ते शैली	होल के माध्यम से
पैकेज/मामला	To-220-3
विचारों में भिन्नता	n- चैनल
चैनल की संख्या	1
चैनल विधा	वृद्धि
पैकेजिंग	नली
ऊंचाई	9.15 मिमी
लंबाई	10.4 मिमी
चौड़ाई	4.6 मिमी
शृंखला	आईआरएफ
गेट थ्रेसहोल्ड वोल्टेज (वीजीएस-टीएच)	10 वी
निरंतर नाली वर्तमान (आईडी)	8 ए
नाली-स्रोत प्रतिरोध (आरडीएस)	0.85 ω या 850 Mω
नाली-स्रोत ब्रेकडाउन वोल्टेज (वीडी)	500 वी
गेट-सोर्स वोल्टेज (वीजीएस)	-20 वी, +20 वी
तापमान रेंज आपरेट करना	-65 डिग्री सेल्सियस से +150 डिग्री सेल्सियस
शक्ति अपव्यय	125 डब्ल्यू
टर्न-ऑन देरी समय	आमतौर पर 10 एनएस
स्पंदित नाली वर्तमान (आईडीएम)	32 ए
कुल द्वार प्रभार (क्यूजी)	63 एनसी
इनपुट कैपेसिटेंस	1300 पीएफ
रिवर्स रिकवरी टाइम (टीआरआर)	460 से 970 एनएस
जंक्शन तापमान (टीजे)	-55 ° C से +150 ° C

IRF840 MOSFET सर्किट डिजाइन

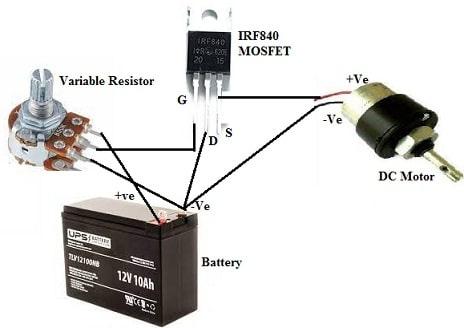

IRF840 MOSFET Circuit

IRF840 MOSFET DC मोटर स्पीड कंट्रोल सर्किट डिजाइन करने में एक भूमिका निभाता है।इस सेटअप में 12-वोल्ट बिजली की आपूर्ति, एक डीसी मोटर, एक चर रोकनेवाला और IRF840 ही शामिल हैं।वैरिएबल रेसिस्टर बैटरी टर्मिनलों और MOSFET के गेट पिन के बीच जुड़ता है, जिससे गेट वोल्टेज में समायोजन को सक्षम किया जाता है।यह वोल्टेज MOSFET की चालन को नियंत्रित करता है, जो बदले में मोटर की गति को नियंत्रित करता है।MOSFET की नाली बिजली की आपूर्ति से जुड़ती है, जबकि मोटर स्रोत टर्मिनल और बैटरी के नकारात्मक टर्मिनल के बीच स्थित है।चर अवरोधक को ध्यान से समायोजित करके, मोटर की गति को प्रभावी ढंग से ठीक से ट्यून किया जा सकता है, जिससे यह डिज़ाइन अत्यधिक अनुकूलनीय हो जाता है।

सर्किट कैसे संचालित होता है?

व्यवहार में, चर अवरोधक के लिए छोटे समायोजन मोटर की गति पर सटीक नियंत्रण की अनुमति देते हैं, जिससे यह सर्किट चिकनी और लचीली गति परिवर्तन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।एक गहरा विश्लेषण गेट वोल्टेज द्वारा नियंत्रित स्विच के रूप में MOSFET की भूमिका के महत्व को उजागर करता है।लगातार गति नियंत्रण प्राप्त करने के लिए इस वोल्टेज का सटीक अंशांकन आवश्यक है।MOSFET और मोटर दोनों की रेटिंग को समझना यह सुनिश्चित करने के लिए महत्वपूर्ण है कि वे आवश्यक वर्तमान को संभाल सकें।घटक विनिर्देशों पर यह सावधानीपूर्वक ध्यान सर्किट के प्रदर्शन, स्थायित्व और स्थिरता को बढ़ाता है।चर अवरोधक को समायोजित करना सीधे मोटर के माध्यम से वर्तमान को प्रभावित करता है, लेकिन गर्मी और कनेक्शन की गुणवत्ता जैसे बाहरी कारक भी सिस्टम की दक्षता को प्रभावित करते हैं।नियमित रूप से सर्किट की प्रभावशीलता को अधिकतम करने के लिए नियमित रखरखाव महत्वपूर्ण है।

IRF840 MOSFET समकक्ष

IRF840A, IRF841, IRF843, IRF842, IRFI840G, Irfs841, IRFS840, Stp8na50, 2SK1158, 2SK554, 2SK1566, 2SK1805, 2SK1567, 2SK2117, 2SK2116, 2SK2118, IRF74, 2SK2175।

एक सर्किट में सुरक्षित रूप से IRF840 MOSFET का संचालन

यह सुनिश्चित करने के लिए कि IRF840 MOSFET सुरक्षित और प्रभावी ढंग से संचालित होता है, इसे अपनी निर्दिष्ट सीमाओं के भीतर रहना आवश्यक है।लोड वोल्टेज 400 वोल्ट से अधिक नहीं होना चाहिए, और नाली वर्तमान को 6.4 एम्पीयर से नीचे रहना चाहिए।इन सीमाओं का पालन करते हुए डिवाइस की विफलता को रोकता है और स्थिर दीर्घकालिक संचालन सुनिश्चित करता है।तापमान नियंत्रण IRF840 के प्रदर्शन और विश्वसनीयता में एक भूमिका निभाता है।डिवाइस -55 ° C से +150 ° C के तापमान सीमा के भीतर प्रभावी रूप से संचालित होता है।इस सीमा के भीतर रहना थर्मल मुद्दों से बचने में मदद करता है और लगातार कार्यक्षमता सुनिश्चित करता है।विद्युत और थर्मल दिशानिर्देशों के पालन सहित IRF840 का उचित उपयोग, इसके स्थायित्व और परिचालन जीवनकाल को बढ़ाता है।पर्यावरणीय परिस्थितियों के साथ लोड आवश्यकताओं को संतुलित करके, आप स्थिर प्रदर्शन को बनाए रख सकते हैं और समय से पहले पहनने को रोक सकते हैं, यह सुनिश्चित करना कि डिवाइस समय के साथ प्रभावी रहे।

IRF840 MOSFET के आवेदन

स्विफ्ट स्विचिंग में MOSFET अनुकूलनशीलता

IRF840 MOSFET वातावरण में चमकता है जिसमें त्वरित संक्रमण की आवश्यकता होती है और व्यापक वोल्टेज और धाराओं को संभालने की क्षमता होती है, जो 500V और 8a तक की क्षमता की पेशकश करता है।यह उल्लेखनीय विशेषता जटिल इलेक्ट्रॉनिक योजनाओं और विभिन्न ऑपरेटिंग सेटिंग्स में अपनी भूमिका को बढ़ाती है, जो अपील करती है कि कौन विश्वसनीयता और दक्षता की तलाश करता है।

विकास प्लेटफार्मों के साथ सुचारू एकीकरण

Arduino और रास्पबेरी पाई जैसे लोकप्रिय विकास प्लेटफार्मों के साथ मूल रूप से जोड़ी, IRF840 MOSFET कई लोड-संचालित अनुप्रयोगों में एक टुकड़े के रूप में उभरता है।ये प्लेटफ़ॉर्म व्यक्तिगत और प्रयोगों दोनों में उपयोग में आसानी को बनाए रखते हुए MOSFET की ताकत में टैप करने के लिए सशक्त बनाते हैं।

इलेक्ट्रॉनिक प्रणालियों में बहुमुखी अनुप्रयोग

IRF840 MOSFET की व्यापक प्रयोज्यता कई सर्किट और प्रणालियों को फैलाता है।यह ऑडियो एम्पलीफायर कॉन्फ़िगरेशन में महत्वपूर्ण है, प्रभावी बिजली प्रबंधन के माध्यम से ध्वनि निष्ठा को बढ़ाता है।मोटर ड्राइवर सर्किट में, यह दक्षता और विश्वसनीयता दोनों का आश्वासन देता है, बिना किसी लड़खड़ाते हुए चर मोटर गति और टोक़ की मांगों को संभालता है।

अत्याधुनिक बिजली प्रणालियों पर प्रभाव

समकालीन शक्ति प्रणालियों को तैयार करने में, IRF840 MOSFET एक हिस्सा मानता है।स्विचिंग कन्वर्टर्स और नियामकों को स्थिरता को संरक्षित करते हुए पर्याप्त बिजली कर्तव्यों को सहन करने के लिए अपनी क्षमता से लाभ मिलता है।इसके अतिरिक्त, DC-DC कन्वर्टर्स इस MOSFET की प्रवीणता को सुव्यवस्थित ऊर्जा रूपांतरण मार्गों के लिए उपयोग करते हैं।

उच्च-शक्ति स्विचिंग की सुविधा

उच्च-शक्ति स्विचिंग की देखरेख करने में IRF840 की कौशल एसी और डीसी परिदृश्यों दोनों में प्रासंगिकता पाती है।इसका अनुप्रयोग बैटरी चार्जर और रिले ड्राइवरों तक पहुंचता है, जहां एडेप्ट पावर हैंडलिंग एक आवश्यकता है।MOSFET की अनुकूलनशीलता को उजागर करते हुए, ये उन्नत विद्युत समाधानों को तैयार करने में मजबूत घटकों को शामिल करने के लाभों को रोशन करते हैं।

डाटशीट पीडीएफ

IRF840 डेटशीट:

Irf840.pdf
