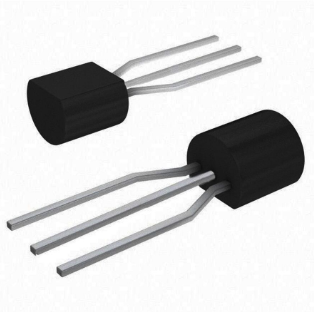

BC556 ट्रांजिस्टर: पिनआउट, विनिर्देशों, कार्य और अनुप्रयोगों के लिए पूरा गाइड

BC556 PNP ट्रांजिस्टर आधुनिक इलेक्ट्रॉनिक्स में एक बहुमुखी और विश्वसनीय घटक के रूप में खड़ा है, प्रवर्धन और स्विचिंग अनुप्रयोगों में उच्च-प्रदर्शन क्षमताओं की पेशकश करता है।इसकी अद्वितीय अर्धचालक संरचना, दो पी-प्रकार परतों के बीच एक एन-प्रकार की परत के साथ सैंडविच के साथ, कुशल वर्तमान नियंत्रण सुनिश्चित करती है, जिससे यह ऑडियो डिवाइस से लेकर पावर सिस्टम तक के सर्किट में एक अपेक्षित तत्व बन जाता है।यह लेख BC556 ट्रांजिस्टर की प्रमुख विशेषताओं, विनिर्देशों और व्यावहारिक अनुप्रयोगों में खोदता है, इसके संचालन, डिजाइन विचारों और मामलों में अंतर्दृष्टि प्रदान करता है।यह गाइड आपकी परियोजनाओं में BC556 की पूरी क्षमता का दोहन करने में मदद करने के लिए मूल्यवान ज्ञान प्रदान करता है।

सूची

BC556 ट्रांजिस्टर अवलोकन

BC556 ट्रांजिस्टर खुद को एक पीएनपी-प्रकार सेमीकंडक्टर के रूप में प्रस्तुत करता है, जो अक्सर विभिन्न इलेक्ट्रॉनिक सर्किट के भीतर सिग्नल स्विचिंग और प्रवर्धन के लिए नियोजित करता है।इसमें तीन टर्मिनल हैं: एमिटर, बेस और कलेक्टर, प्रत्येक इसकी कार्यक्षमता में महत्वपूर्ण योगदान देता है।डिवाइस को ट्रिगर किया जाता है जब बेस टर्मिनल को शून्य वोल्ट पर स्थिर किया जाता है, कलेक्टर और एमिटर के बीच वर्तमान प्रवाह के विनियमन की अनुमति देता है।एक बार सगाई करने के बाद, ट्रांजिस्टर कलेक्टर-एमिटर जोड़ी में वोल्टेज की सुविधा देता है, जो सिग्नल प्रवर्धन का प्रबंधन करता है।यह लगभग 660 mV का बेस-एमिटर वोल्टेज रखता है और कमजोर संकेतों को बढ़ावा देने की अपनी क्षमता को उजागर करते हुए 125 से 450 तक फैले एक प्रवर्धन लाभ को प्रदर्शित करता है।यह विशेषता इसे ज्यादातर कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त बनाती है, विशेष रूप से ऑडियो एम्पलीफायरों, जहां सटीक और विश्वसनीयता पूर्वता लेते हैं।

वर्तमान विनियमन का तंत्र

BC556 की परिचालन बाधाओं को समझना एक जरूरी है, विशेष रूप से 200ma तक पहुंचने वाले शिखर वर्तमान को संभालने की इसकी क्षमता।पूर्ण संतृप्ति में, ट्रांजिस्टर कलेक्टर और एमिटर के बीच 100mA तक वर्तमान का समर्थन करता है, जो मध्यम बिजली अनुप्रयोगों में इसकी स्थिरता को दर्शाता है।हालांकि, इस सीमा से अधिक डिवाइस के लिए एक जोखिम पैदा करता है, सावधान डिजाइन रणनीतियों की मांग करता है।व्यावहारिक अनुप्रयोगों में, आप अक्सर संभावित ओवरहीटिंग खतरों को कम करने के लिए हीट सिंक का उपयोग कर सकते हैं, इस प्रकार डिवाइस की निर्भरता को बढ़ाते हैं।

BC556 वर्तमान विनियमन के माध्यम से संचालित होता है;बेस करंट ट्रांजिशन को रुकने से ट्रांजिस्टर कट-ऑफ क्षेत्र में होता है, जिससे इसे निष्क्रिय कर दिया जाता है।सरल रूप से तैयार की गई, यह सक्रियण के लिए आधार वर्तमान के 2MA के तहत आवश्यक है, सीमित शक्ति उपलब्धता के साथ परिदृश्यों में प्रभावकारिता सुनिश्चित करता है।सर्किट डिज़ाइन प्रदर्शन को 0.7V से 0.9V तक बेस वोल्टेज को समायोजित करके अनुकूलित किया जा सकता है, तेजी से सक्रियण और कम बिजली की खपत के बीच संतुलन प्राप्त करता है।

पिन विन्यास

पिन नंबर	पिन नाम	विवरण
पिन-1	एकत्र करनेवाला	यह टर्मिनल से उत्सर्जित इलेक्ट्रॉनों को एकत्र करता है एमिटर।
पिन-2	आधार	यह टर्मिनल ट्रांजिस्टर को नियंत्रित करने में मदद करता है पूर्वाग्रह।
पिन-3	emitter	एमिटर से उत्सर्जित इलेक्ट्रॉन प्राथमिक में चले जाते हैं पीएन जंक्शन।

सुविधाएँ और चश्मा

फ़ीचर/स्पेसिफिकेशन	विवरण
प्रकार	पीएनपी ट्रांजिस्टर
पैकेज प्रकार	To-92, SOT54 प्लास्टिक
कलेक्टर एमिटर वोल्टेज (VCEO)	-65V
शोर स्तर	कम शोर
सीसा-मुक्त अनुपालन	Pb मुक्त
अधिकतम वर्तमान (आईसी)	100 मा
तकनीकी	उन्नत प्रक्रिया प्रौद्योगिकी
त्रुटि वोल्टेज	कम त्रुटि वोल्टेज
स्विचिंग गति	तेजी से स्विचिंग गति
शक्ति और वर्तमान हैंडलिंग	उच्च
कलेक्टर पावर अपव्यय	0.5 डब्ल्यू
आधार वोल्टेज के लिए कलेक्टर (VCBO)	-80V
बेस वोल्टेज (VEBO) के लिए एमिटर	-5v
कलेक्टर समाई	8 पीएफ
संक्रमण आवृत्ति	150 मेगाहर्ट्ज
प्रचालन जंक्शन तापमान	150 ° C

समतुल्य और पूरक मॉडल

समकक्ष

• BC558

• A1015

• S8550

• BC557

पूरक

• BC546

• BC548

• BC547

• BC549

BC556 ट्रांजिस्टर का उपयोग करने के लिए आदर्श शर्तें

यह सुनिश्चित करने के लिए कि BC556 ट्रांजिस्टर आपको समय के साथ अच्छी तरह से सेवा देता है, इसकी निर्दिष्ट सीमाओं का सम्मान करना बुद्धिमानी है।इस ट्रांजिस्टर के साथ लोड को पावर करते समय 100mA से नीचे वर्तमान को बनाए रखना न केवल इसकी कार्यक्षमता को संरक्षित करता है, बल्कि आपको इसके इच्छित उपयोग के साथ संरेखित भी रखता है।कलेक्टर-टू-एमिटर वोल्टेज के प्रति सचेत होने के नाते, जो -36V से नीचे रहना चाहिए, इसके डिजाइन के लिए सम्मान की एक और परत जोड़ता है।

जंक्शन तापमान पर विचार करते समय तापमान के साथ नाजुक संबंध स्पष्ट हो जाता है, जो कि 150 डिग्री सेल्सियस को पार नहीं करना चाहिए।यह समझ विभिन्न परीक्षणों से उपजी है और अर्धचालक सामग्री को नुकसान को रोकने के लिए आवश्यक सावधान संतुलन के लिए बोलती है।

ट्रांजिस्टर के आधार के लिए एक रोकनेवाला जोड़ने से डिवाइस को ढालने में एक सक्रिय भूमिका निभाता है।आधार रोकनेवाला केवल आने वाले वर्तमान को विनियमित नहीं करता है;यह एक मूक अभिभावक के रूप में कार्य करता है, यह सुनिश्चित करना कि ट्रांजिस्टर अत्यधिक वर्तमान से अभिभूत नहीं है।यह अभ्यास उल्लेखनीय अंतर्दृष्टि और व्यावहारिक ज्ञान के मिश्रण पर प्रकाश डालता है, जिससे ट्रांजिस्टर को सुचारू रूप से कार्य करने और अपने जीवन और स्थिरता का विस्तार करने की अनुमति मिलती है।

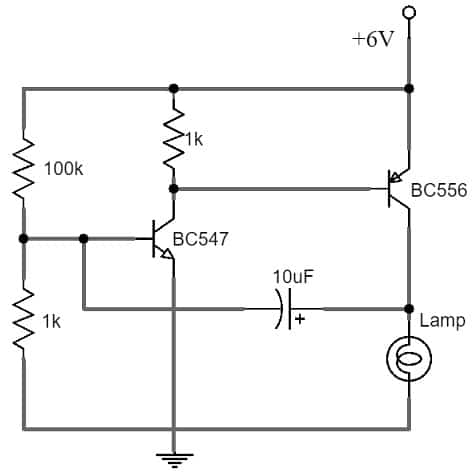

एक ट्रांजिस्टर-आधारित लैंप फ्लैशर सर्किट का कार्यात्मक डिजाइन

ट्रांजिस्टर-आधारित लैंप फ्लैशर सर्किट, जिसे अक्सर वाहन सिग्नलिंग के लिए तैनात किया जाता है और निर्माण क्षेत्रों में सावधानी संकेतक के रूप में, BC556 और BC549 ट्रांजिस्टर के गुणों का शोषण करता है।एक कॉम्पैक्ट ब्रेडबोर्ड कैनवास पर, यह प्रतिरोधकों, एक 6V बैटरी, एक दीपक, कैपेसिटर और कनेक्टिंग तारों जैसे घटकों को एकीकृत करता है, सभी एक कुशल कॉन्फ़िगरेशन की ओर सामंजस्यपूर्ण तरीके से काम करते हैं।

कार्रवाई की प्रणाली

पुनर्योजी प्रतिक्रिया के साथ इस सर्किट का मूल दाल, एक 6V नियंत्रण संकेत द्वारा गति में सेट की गई एक प्रक्रिया BC549 ट्रांजिस्टर के आधार तक पहुंचती है।यह रोमांचकारी बातचीत BC556 ट्रांजिस्टर की प्रतिक्रिया की शुरुआत करती है, एक निर्धारित चमक के साथ दीपक को ज्ञान देती है।ट्रांजिस्टर स्विचिंग के तेजी से नृत्य के माध्यम से, दीपक अपनी चमकती भूमिका निभाता है, ध्यान आकर्षित करने और तात्कालिकता को व्यक्त करने के लिए डिज़ाइन किए गए एक दृश्य क्यू के रूप में पहुंचता है।

अनुप्रयोग

BC556 ट्रांजिस्टर कई कार्यात्मक उपकरणों और सर्किटों में मूल रूप से एकीकृत करता है, इलेक्ट्रॉनिक्स क्षेत्रों की एक विविध श्रेणी में इसकी अनुकूलनशीलता को प्रदर्शित करता है।यह घटक उपभोक्ता इलेक्ट्रॉनिक्स और औद्योगिक प्रणालियों दोनों में एक मुख्य तत्व है, जो सटीक प्रवर्धन और नियंत्रण की मांग करने वाली प्रौद्योगिकियों का समर्थन करता है।

श्रव्य परिपथ

ऑडियो सर्किट डिजाइन में, BC556 ध्वनि निष्ठा और गुणवत्ता सुनिश्चित करने के लिए गतिशील है।एक बुनियादी अनुप्रयोग न्यूनतम शोर के साथ कमजोर ऑडियो संकेतों का प्रवर्धन है, जो विभिन्न ऑडियो उपकरणों में स्पष्ट ध्वनि आउटपुट को सक्षम करता है।उच्च-निष्ठा ध्वनि को सुनने का इमर्सिव अनुभव अक्सर सावधानीपूर्वक ऑडियो प्रवर्धन से उपजा होता है, जहां BC556 ट्रांजिस्टर में महत्वपूर्ण योगदान होता है।

सामान्य उद्देश्य प्रवर्धन

सामान्य-उद्देश्य प्रवर्धन में, BC556 सिग्नल और ऑडियो के लिए एम्पलीफायर मॉड्यूल में एक प्रारंभिक घटक के रूप में कार्य करता है।यह विविध वातावरण और अनुप्रयोगों में स्थिर प्रवर्धन प्रदान करता है।इसकी अनुकूलनशीलता और विश्वसनीयता इसकी व्यापक उपयोगिता पर जोर देती है।

चालक मॉड्यूल

BC556 ड्राइवर मॉड्यूल में कुशल है, विशेष रूप से एलईडी और रिले को पावर देने के लिए।ये सेटअप ट्रांजिस्टर की क्षमता से कुशलता से स्विच करने और धाराओं को बढ़ाने के लिए लाभान्वित होते हैं, जिससे एलईडी और रिले की स्थायी प्रदर्शन और विश्वसनीयता सुनिश्चित होती है।उदाहरण के लिए, किसी भी मौसम की स्थिति के तहत ट्रैफिक लाइट का सुसंगत संचालन ऐसे घटकों पर बहुत अधिक निर्भर करता है।

डार्लिंगटन जोड़े और एच-ब्रिज

उच्च-वर्तमान अनुप्रयोगों के लिए, BC556 को अक्सर डार्लिंगटन जोड़े में कॉन्फ़िगर किया जाता है, जो इसके प्रभावी वर्तमान लाभ को बढ़ाता है और 100mA तक आसानी से भारी भार को चलाने की सुविधा प्रदान करता है।इसके अलावा, एच-ब्रिज में, मोटर नियंत्रण के लिए उपयोग किया जाता है, बीसी 556 मोटर दिशा और गति के सटीक हेरफेर के लिए अनुमति देता है, जो स्वचालित और दूर से संचालित वाहनों में उपयोगी है।

अतिरिक्त जटिल अनुप्रयोग

BC556 ऑसिलेटर, वर्तमान दर्पण, तुलनित्र और विभिन्न रैखिक और स्विचिंग संचालन जैसे क्षेत्रों में भी उपयोगी साबित होता है।ऑसिलेटर्स में, यह सुसंगत तरंगों को उत्पन्न करने में सहायता करता है, इलेक्ट्रॉनिक उपकरणों के भीतर समय और नियंत्रण तंत्र के लिए गतिशील।वर्तमान दर्पणों में BC556 की भूमिका एनालॉग सिग्नल प्रोसेसिंग में उपयोग की जाने वाली धाराओं को मिररिंग करके सर्किट स्थिरता को बढ़ाती है।
