ST1S14PHR पावर रेगुलेटर ने व्यावहारिक उपयोगों के साथ समझाया

ST1S14PHR एक पावर नियामक है जो विभिन्न उपकरणों में वोल्टेज को प्रबंधित करने और नियंत्रित करने में मदद करता है, जो डिजाइन कॉम्पैक्ट और कुशल रखते हुए वर्तमान के 3 ए तक पहुंचाता है।यह एक विस्तृत इनपुट वोल्टेज रेंज के साथ काम करता है, जिससे यह विभिन्न अनुप्रयोगों के लिए लचीला हो जाता है, जिसमें एलईडी लाइटिंग से लेकर औद्योगिक उपकरण तक।सॉफ्ट-स्टार्ट, थर्मल शटडाउन और वर्तमान सीमित जैसी अंतर्निहित सुविधाओं के साथ, यह आपके सिस्टम को ओवरलोड या ओवरहीटिंग से बचाने के दौरान विश्वसनीय संचालन सुनिश्चित करता है।इस लेख में, हम यह पता लगाएंगे कि यह नियामक कैसे कार्य करता है, इसकी प्रमुख विशेषताएं, और यह आपके बिजली प्रबंधन की जरूरतों के लिए एक अच्छा फिट क्यों है।

सूची

1। ST1S14PHR का अवलोकन

2। ST1S14PHR की प्रमुख विशेषताएं

3। तकनीकी विनिर्देश

4। ST1S14PHR का पिन कॉन्फ़िगरेशन

5। ST1S14PHR का CAD मॉडल

6। ST1S14PHR के लिए वैकल्पिक विकल्प

7। ST1S14PHR के व्यावहारिक उपयोग

8। निर्माता पृष्ठभूमि: stmicroelectronics

9। समान चश्मे के साथ भाग

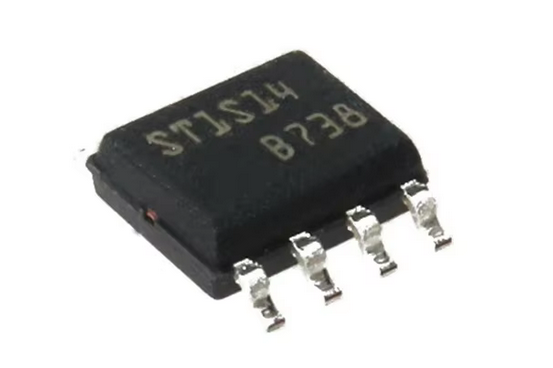

ST1S14PHR

ST1S14PHR का अवलोकन

ST1S14PHR Stmicroelectronics से एक चरण-डाउन मोनोलिथिक पावर स्विचिंग नियामक है, जिसे एप्लिकेशन की जरूरतों के आधार पर लोड के लिए 3 डीसी करंट तक पहुंचाने के लिए डिज़ाइन किया गया है।5.5 V से 48 V तक फैले एक इनपुट वोल्टेज रेंज के साथ, यह 1.22 V से 43.2 V तक लचीला आउटपुट वोल्टेज समायोजन प्रदान करता है, जिससे यह अनुप्रयोगों की एक विस्तृत सरणी के लिए उपयुक्त है।एक आंतरिक एन-चैनल डीएमओएस ट्रांजिस्टर का उपयोग कम 200 एम and ऑन-प्रतिरोध के साथ, यह बड़े बाहरी घटकों की आवश्यकता को कम करता है, जिससे डिज़ाइन को अधिक कॉम्पैक्ट और प्रबंधनीय बनाता है।अंतर्निहित थरथरानवाला 850 kHz की एक निश्चित स्विचिंग आवृत्ति निर्धारित करता है, जो एक स्थिर और कुशल आउटपुट में योगदान देता है।

ST1S14PHR में एक आंतरिक सॉफ्ट-स्टार्ट जैसी विशेषताएं शामिल हैं, जो ओवरशूट को रोकने और वर्तमान सर्ज को कम करने के लिए आउटपुट वोल्टेज को सुचारू रूप से रैंप करती है।इसका पावर-गुड ओपन कलेक्टर आउटपुट सिग्नल जब आउटपुट वोल्टेज स्थिर होता है, तो अनुक्रमण और गलती का पता लगाने के लिए उपयोगी होता है।इसके अतिरिक्त, यह लोड परिवर्तन के लिए तेजी से प्रतिक्रिया के लिए एक वर्तमान मोड आर्किटेक्चर के साथ काम करता है, और इसका एम्बेडेड मुआवजा नेटवर्क फीडबैक लूप को स्थिर करने के लिए अतिरिक्त घटकों की आवश्यकता को हटा देता है।यह डिवाइस भी शून्य-लोड ऑपरेशन को संभाल सकता है, न्यूनतम इनपुट करंट के साथ आउटपुट विनियमन बनाए रख सकता है।विश्वसनीय संचालन सुनिश्चित करने के लिए, ST1S14PHR थर्मल शटडाउन और वर्तमान सीमित से सुसज्जित है, इसे ओवरहीटिंग और ओवरलोड से बचाता है।एक उजागर फ्रेम के साथ एक HSOP8 पैकेज में रखा गया, यह उच्च-मांग वाले मोटर वाहन और औद्योगिक उपयोगों के लिए आदर्श, लगभग 40 ° C/W के कम थर्मल प्रतिरोध को प्राप्त करता है।

ST1S14PHR की प्रमुख विशेषताएं

आंतरिक सॉफ्ट-स्टार्ट

आंतरिक सॉफ्ट-स्टार्ट सुविधा धीरे-धीरे आउटपुट वोल्टेज को शून्य से इच्छित मान तक बढ़ाती है, अचानक आउटपुट सर्जेस को रोकती है और स्टार्टअप के दौरान वर्तमान स्पाइक्स को कम करती है।यह वर्तमान में अचानक वृद्धि के कारण नियामक और किसी भी जुड़े घटकों को संभावित क्षति से बचाने में मदद करता है।

पावर गुड ओपन कलेक्टर आउटपुट

यह आउटपुट पिन एक संकेत प्रदान करता है जब आउटपुट वोल्टेज अपेक्षित सीमा के भीतर होता है।यह उन अनुप्रयोगों में उपयोगी है जिन्हें नियंत्रित पावर अनुक्रमण की आवश्यकता होती है, यह सुनिश्चित करना कि घटकों को सही क्रम में सक्रिय किया जाता है, या गलती का पता लगाने के लिए, जब आउटपुट वोल्टेज वांछित सीमा से बाहर होता है, तो आपको सतर्क करता है।

वर्तमान विधा वास्तुकला

वर्तमान मोड नियंत्रण आर्किटेक्चर लोड होने पर तेजी से प्रतिक्रिया प्रदान करता है, आउटपुट को स्थिर रखता है, भले ही इनपुट वोल्टेज भिन्न हो।यह आर्किटेक्चर फीडबैक डिज़ाइन को भी आसान बनाती है और लाइन विनियमन में सुधार करती है।

एम्बेडेड मुआवजा नेटवर्क

एम्बेडेड मुआवजा नेटवर्क अतिरिक्त बाहरी भागों की आवश्यकता के बिना सिस्टम को स्थिर करके सेटअप को सरल बनाता है।यह आंतरिक नेटवर्क डिज़ाइन को सुव्यवस्थित करता है और फीडबैक लूप में जोड़े गए घटकों की आवश्यकता को समाप्त करते हुए विश्वसनीय प्रदर्शन प्रदान करता है।

शून्य भार वर्तमान संचालन

नियामक एक स्थिर आउटपुट रखता है, यहां तक कि कोई लोड कनेक्ट नहीं होने के साथ, बहुत कम इनपुट करंट को चित्रित करता है।यह सुविधा शक्ति को बचाने में मदद करती है, विशेष रूप से कम ऊर्जा वाले अनुप्रयोगों या सिस्टम में स्टैंडबाय मोड में सिस्टम में।

आंतरिक वर्तमान सीमा

यह अंतर्निहित वर्तमान सीमित आउटपुट करंट को सुरक्षित स्तर पर कैप करके ओवरलोड या शॉर्ट सर्किट के खिलाफ नियामक को बचाता है।यह सुरक्षा गार्ड क्षति की संभावना को कम कर देता है यदि अप्रत्याशित उच्च धाराएं होती हैं।

शून्य वर्तमान खपत के लिए बाधित

अवरोधक फ़ंक्शन आपको इनहिबिट पिन कम सेट करके नियामक को पूरी तरह से अक्षम करने की अनुमति देता है।यह इनपुट करंट को 1 μA से कम तक कम कर देता है, जो उन डिजाइनों में ऊर्जा को बचाने के लिए उपयोगी है जिन्हें कभी -कभी बंद करने की आवश्यकता होती है।

तापमान सीमा पर 2 मा अधिकतम quiescent वर्तमान

सभी ऑपरेटिंग तापमानों में केवल 2 एमए की अधिकतम quiescent वर्तमान के साथ, ST1S14PHR कम भार पर भी बहुत कम शक्ति का उपयोग करता है, जिससे यह वातावरण में कुशल और प्रभावी हो जाता है जहां तापमान व्यापक रूप से भिन्न होता है।

थर्मल बंद

थर्मल शटडाउन फ़ंक्शन स्विचिंग तत्व को बंद कर देता है यदि जंक्शन तापमान एक सुरक्षित सीमा से परे जाता है।यह सुविधा ओवरहीटिंग को रोकने में मदद करती है, इसे सुरक्षित ऑपरेटिंग तापमान के भीतर रखकर नियामक के जीवन का विस्तार करती है।

तकनीकी निर्देश

STMICROELTRONICS ST1S14PHR में तकनीकी विनिर्देशों, विशेषताओं और प्रदर्शन मापदंडों की एक श्रृंखला है।ये विवरण इसकी वोल्टेज रेंज, वर्तमान क्षमता और थर्मल गुणों को रेखांकित करते हैं।समान विनिर्देशों के साथ वैकल्पिक भाग भी उपलब्ध हैं, जो विभिन्न अनुप्रयोगों के लिए उपयुक्त हो सकते हैं।यह जानकारी यह निर्धारित करने में मदद करती है कि ST1S14PHR विभिन्न डिजाइनों और प्रणालियों में कैसे फिट बैठता है।

प्रकार	पैरामीटर
जीवनचक्र स्थिति	सक्रिय (अंतिम अद्यतन: 7 महीने पहले)
फैक्टरी लीड टाइम	11 सप्ताह
संपर्क चढ़ाना	टिन
पर्वत	सतह पर्वत
माउन्टिंग का प्रकार	सतह पर्वत
पैकेज / मामला	8-SHIC (0.154, 3.90 मिमी चौड़ाई) उजागर पैड
पिन की संख्या	8
परिचालन तापमान	-40 ° C ~ 125 ° C TJ
पैकेजिंग	टेप और रील (टीआर)
JESD-609 कोड	ई 3
भाग की स्थिति	सक्रिय
नमी संवेदनशीलता स्तर (एमएसएल)	1 (असीमित)
समाप्ति की संख्या	8
ईसीसीएन कोड	Ear99
टर्मिनल स्थिति	दोहरी
टर्मिनल रूप	गूल विंग
आधार भाग संख्या	ST1S14
समारोह	त्यागपत्र देना
आउटपुट की संख्या	1
वोल्टेज - इनपुट (अधिकतम)	48V
आउटपुट वोल्टेज	1.22V
उत्पादन का प्रकार	एडजस्टेबल
अधिकतम आउटपुट करंट	3 ए
प्रचालन आपूर्ति वोल्टेज	48V
वोल्टेज - इनपुट (न्यूनतम)	5.5V
एनालॉग आईसी - अन्य प्रकार	स्विचिंग नियामक
आउटपुट कॉन्फ़िगरेशन	सकारात्मक
अधिकतम आउटपुट वोल्टेज	43.2V
टोपोलॉजी	बक
नियंत्रण विधा	वर्तमान मोड
आवृत्ति - स्विचिंग	850kHz
नियंत्रण तकनीक	पल्स चौड़ाई उतार - चढ़ाव
समकालिक सुधारक	नहीं
न्यूनतम आउटपुट वोल्टेज	1.22V
ऊंचाई	1.6 मिमी
लंबाई	5 मिमी
चौड़ाई	4 मिमी
SVHC तक पहुँचें	कोई एसवीएचसी नहीं
रोह्स स्टेटस	ROHS3 आज्ञाकारी
सीसा मुक्त	सीसा मुक्त

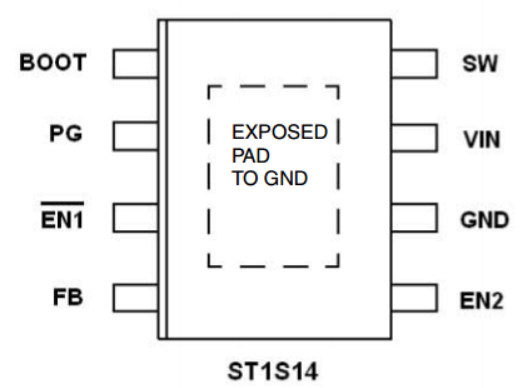

ST1S14PHR का पिन कॉन्फ़िगरेशन

ST1S14PHR Pinout

एन	नत्थी करना	विवरण
1	गाड़ी की डिक्की	एन-चैनल गेट ड्राइवर के लिए बूटस्ट्रैप कैपेसिटर।बूट पिन से SW से 100 nf कम ESR संधारित्र को जोड़ता है
2	पीजी	सत्ता अच्छी तरह से
3	En1	पिन सक्रिय कम सक्षम करें
4	अमेरिकन प्लान	प्रतिक्रिया वोल्टेज
5	ईएन 2	पिन सक्रिय उच्च सक्षम करें
6	Gnd	ग्राउंड पिन
7	V_in	इनपुट आपूर्ति पिन
8	स्वच्छ	स्विचिंग नोड
ई.पी.	ई.पी.	उजागर पैड को GND से जोड़ा जाना चाहिए

ST1S14PHR का CAD मॉडल

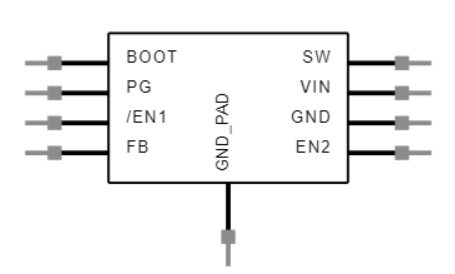

प्रतीक

ST1S14PHR SYMBOL

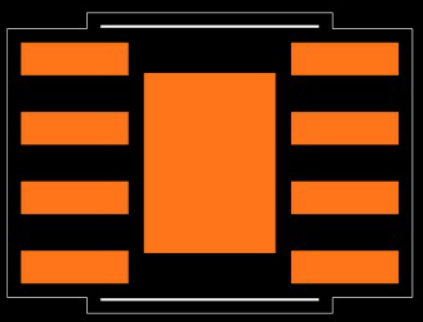

पदचिह्न

ST1S14PHR FOOTPRINT

3 डी मॉडल

ST1S14PHR 3D Model

ST1S14PHR के लिए वैकल्पिक विकल्प

भाग संख्या	विवरण	उत्पादक
LTM8026IY#PBF	36vin, 5a CVCC STEP-DOUN	अनुरूप उपकरण इंक

ST1S14PHR के व्यावहारिक उपयोग

प्रकाश नेतृत्व

ST1S14PHR एलईडी ड्राइवरों को पावर कर सकता है जिन्हें एक निरंतर वर्तमान की आवश्यकता होती है और इनपुट वोल्टेज की एक विस्तृत श्रृंखला पर काम कर सकते हैं।डिमिंग या तो इनहिबिट पिन या फीडबैक पिन को समायोजित करके भी संभव है, जिससे यह डिवाइस विभिन्न प्रकाश नियंत्रण सेटअप के लिए लचीला हो जाता है।

शक्ति प्रबंध

नियामक एक स्थिर आउटपुट वोल्टेज प्रदान करता है, जो माइक्रोकंट्रोलर, सेंसर, एक्ट्यूएटर्स और संचार मॉड्यूल जैसे विभिन्न भारों को शक्ति देने के लिए उपयुक्त है।इसके अतिरिक्त, पावर गुड सिग्नल का उपयोग पावर सीक्वेंसिंग का प्रबंधन करने या दोषों का पता लगाने के लिए किया जा सकता है, जो आपके सेटअप में विश्वसनीयता की एक परत को जोड़ता है।

स्वचालन और प्रक्रिया नियंत्रण

यह नियामक औद्योगिक उपकरणों जैसे कि मोटर्स, पंप, वाल्व और सोलनोइड्स के लिए अच्छी तरह से अनुकूल है, जो अक्सर चुनौतीपूर्ण वातावरण में चलते हैं।वर्तमान सीमित, थर्मल शटडाउन और शून्य-लोड ऑपरेशन जैसी सुविधाओं के साथ, ST1S14PHR भी मांग की शर्तों के तहत भरोसेमंद रहता है, जिससे आपके स्वचालन और नियंत्रण अनुप्रयोगों में स्थिर और सुरक्षित संचालन सुनिश्चित करने में मदद मिलती है।

निर्माता पृष्ठभूमि: stmicroelectronics

Stmicroelectronics, 1987 में स्थापित, गतिशीलता, शक्ति और बढ़ते IoT (इंटरनेट ऑफ थिंग्स) में अनुप्रयोगों के लिए उत्पादों के विकास में अग्रणी है।जेनेवा, स्विट्जरलैंड में मुख्यालय, एम्स्टर्डम, नीदरलैंड में कानूनी पंजीकरण के साथ, स्टिमिकोइलेक्ट्रॉनिक्स इटली के एसजीएस माइक्रोएलेटट्रोनिका और फ्रांस के थॉमसन सेमीकंडक्टर्स के विलय से उभरा।35 देशों में एक वैश्विक उपस्थिति के साथ, यह स्थिरता, नवाचार और नैतिक मानकों के लिए एक मजबूत प्रतिबद्धता के साथ काम करता है।Stmicroelectronics उद्योग में सबसे व्यापक प्रौद्योगिकी पोर्टफोलियो में से एक प्रदान करता है, जिसमें एनालॉग, डिजिटल और मिश्रित-संकेत उत्पाद, माइक्रोकंट्रोलर, मेमोरी, पावर डिवाइस, सेंसर, वायरलेस सॉल्यूशंस और सुरक्षा समाधान शामिल हैं।गुणवत्ता और मजबूत समाधान प्रदान करने के लिए कंपनी की प्रतिबद्धता ने इसे दुनिया भर के बाजारों में एक विश्वसनीय प्रदाता बना दिया है।

समान चश्मे के साथ भाग

दाईं ओर सूचीबद्ध तीन घटकों में Stmicroelectronics ST1S14PHR के समान विनिर्देश हैं।

भाग संख्या	ST1S14PHR	TPS54328DDAR	TPS54327DDA	NCP3170BDR2G
उत्पादक	स्टिमिकोइलेक्ट्रॉनिक्स	टेक्सास इंस्ट्रूमेंट्स	टेक्सास इंस्ट्रूमेंट्स	अर्धचालक पर
पैकेज / मामला	8-SHIC (0.154, 3.90 मिमी)	8-पॉवर्सोइक (0.15 ")	8-SHIC (0.154 ")	8-पॉवर्सोइक (0.15 ")
पिन की संख्या	8	8	8	8
आउटपुट की संख्या	1	1	1	1
अधिकतम आउटपुट करंट	3 ए	3 ए	3 ए	3 ए
आवृत्ति - स्विचिंग	850kHz	700kHz	1 मेगाहर्टज	700kHz
वोल्टेज - इनपुट (न्यूनतम)	5.5V	4.5V	4.5V	4.5V
वोल्टेज - इनपुट (अधिकतम)	48V	-	18V	-
न्यूनतम आउटपुट वोल्टेज	1.22V	760MV	1.25V	760MV
आउटपुट वोल्टेज	1.22V	5V	5V	7V
अधिकतम आउटपुट वोल्टेज	43.2V	7V	7V	7V
वोल्टेज - आउटपुट (अधिकतम)	43.2V	-	17.28V	-

अक्सर पूछे जाने वाले प्रश्न [FAQ]

1। ST1S14PHR क्या है?

ST1S14PHR एक स्टेप-डाउन पावर स्विचिंग रेगुलेटर है जो एप्लिकेशन के आधार पर लोड को डीसी करंट के 3 ए तक प्रदान करता है।यह 5.5 V से 48 V के इनपुट वोल्टेज रेंज के भीतर संचालित होता है और 1.22 V से 43.2 V तक एक समायोज्य आउटपुट वोल्टेज प्रदान करता है।

2। ST1S14PHR का पैकेज क्या है?

ST1S14PHR एक HSOP8 पैकेज में एक उजागर फ्रेम के साथ आता है, जो लगभग 40 ° C/W तक कम थर्मल प्रतिरोध में मदद करता है।यह डिज़ाइन अच्छी गर्मी अपव्यय का समर्थन करता है, जिससे यह उन अनुप्रयोगों के लिए अच्छी तरह से अनुकूल हो जाता है जहां तापमान का प्रबंधन करने की आवश्यकता होती है।

3। ST1S14PHR की सामान्य समस्याएं या विफलताएं क्या हैं?

ST1S14PHR के साथ कुछ सामान्य मुद्दों में आउटपुट वोल्टेज ओवरशूट या अंडरशूट शामिल हैं, जो आउटपुट कैपेसिटर, फीडबैक रेसिस्टर, या मुआवजा नेटवर्क में गलत विकल्पों के परिणामस्वरूप हो सकता है।डेटशीट के मार्गदर्शन के बाद और Edesignsuite जैसे उपकरणों का उपयोग करने से इन समस्याओं से बचने के लिए सही घटकों का चयन करने में मदद मिल सकती है।आउटपुट वोल्टेज रिपल या शोर भी पीसीबी निशान में परजीवी इंडक्शन या प्रतिरोध के कारण हो सकता है, या इनपुट/आउटपुट कैपेसिटर या फीडबैक नेटवर्क के साथ मुद्दे।कम ईएसआर कैपेसिटर, शॉर्ट और वाइड पीसीबी निशान, और उचित ग्राउंडिंग का उपयोग करने से इस शोर को कम करने में मदद मिल सकती है।ओवरहीटिंग या थर्मल शटडाउन उच्च शक्ति अपव्यय, ऊंचा परिवेश के तापमान, या उचित गर्मी के डूबने की कमी के कारण हो सकता है।इन मुद्दों को रोकने में बिजली अपव्यय की गणना करना, जंक्शन तापमान की जांच करना और पर्याप्त गर्मी डूबना शामिल है।
