शील्डिंग ग्राउंडिंग तरीके: केबल सिस्टम में ईएमआई कैसे कम करें

शील्डिंग ग्राउंडिंग आपके सिग्नलों को विद्युत चुम्बकीय हस्तक्षेप और इलेक्ट्रॉनिक सिस्टम में अवांछित शोर से बचाने में मदद करती है।इस लेख में, आप सीखेंगे कि शील्डिंग ग्राउंडिंग क्या है और यह सिग्नल ग्राउंडिंग से कैसे भिन्न है।आप निम्न-आवृत्ति, उच्च-आवृत्ति और मिश्रित-आवृत्ति प्रणालियों के लिए उपयोग की जाने वाली प्रमुख विधियों को भी समझेंगे।इसके अलावा, आप केबल के प्रकार, सामान्य गलतियाँ और इन विधियों का उपयोग कहाँ किया जाता है, इसका पता लगाएंगे।

कैटलॉग

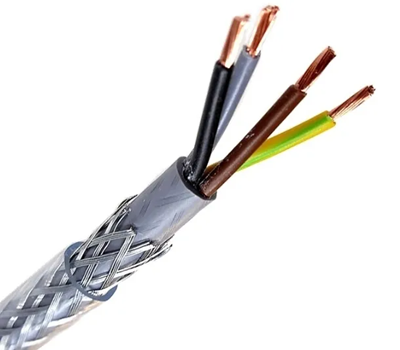

चित्र 1. परिरक्षित केबल संरचना

शील्डिंग ग्राउंडिंग क्या है?

शील्डिंग ग्राउंडिंग विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और अवांछित शोर को कम करने के लिए केबल के प्रवाहकीय शील्ड को संदर्भ ग्राउंड से जोड़ने की प्रक्रिया है।ढाल, आमतौर पर लटके हुए तांबे या पन्नी से बनी होती है, जैसा कि चित्र 1 में दिखाया गया है, एक बाधा के रूप में कार्य करती है जो बाहरी विद्युत गड़बड़ी को अंदर सिग्नल को प्रभावित करने से रोकती है।हस्तक्षेप को जमीन पर निर्देशित करके, यह सिग्नल की अखंडता को बनाए रखने में मदद करता है और समग्र सिस्टम प्रदर्शन में सुधार करता है।इस पद्धति का व्यापक रूप से इलेक्ट्रॉनिक प्रणालियों में उपयोग किया जाता है जहां स्थिर और स्वच्छ सिग्नल महत्वपूर्ण होते हैं।यह इलेक्ट्रोमैग्नेटिक कम्पैटिबिलिटी (ईएमसी) डिज़ाइन का एक महत्वपूर्ण हिस्सा है।

सिग्नल ग्राउंडिंग के विपरीत, जो सर्किट में करंट के लिए वापसी पथ प्रदान करता है, शील्डिंग ग्राउंडिंग केवल सिग्नल को शोर से बचाने पर केंद्रित होती है।यह सामान्य ऑपरेटिंग करंट प्रवाहित नहीं करता बल्कि प्रेरित हस्तक्षेप को संभालता है।यह अंतर महत्वपूर्ण है क्योंकि इन भूमिकाओं को मिलाने से प्रदर्शन संबंधी समस्याएं पैदा हो सकती हैं।शील्ड ग्राउंडिंग को शोर को अलग करने के लिए डिज़ाइन किया गया है, जबकि सिग्नल ग्राउंडिंग उचित सर्किट संचालन सुनिश्चित करता है।इन कार्यों को अलग रखने से विश्वसनीयता में सुधार होता है और विद्युत गड़बड़ी कम होती है।

कम-आवृत्ति शील्ड ग्राउंडिंग विधि

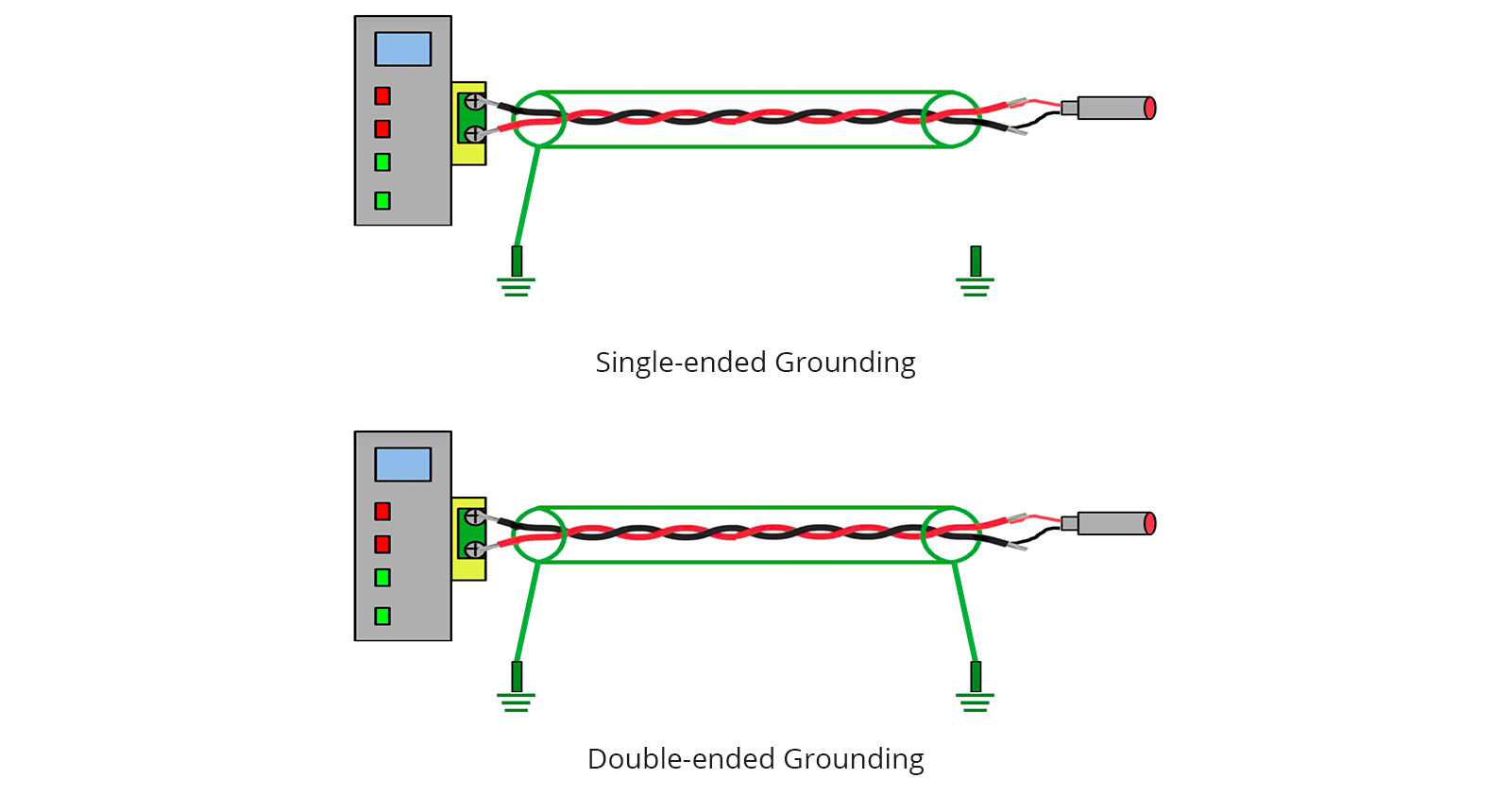

चित्र 2. सिंगल-एंडेड और डबल-एंडेड ग्राउंडिंग

कम-आवृत्ति शील्ड ग्राउंडिंग एक ऐसी विधि है जिसका उपयोग कम सिग्नल आवृत्तियों पर काम करने वाले सिस्टम में शोर को कम करने के लिए किया जाता है, आमतौर पर कुछ किलोहर्ट्ज़ से नीचे।इस दृष्टिकोण में, केबल शील्ड को केवल एक बिंदु पर ग्राउंड किया जाता है, जिसे सिंगल-पॉइंट ग्राउंडिंग के रूप में जाना जाता है।यह विधि परिसंचारी धाराओं को रोकती है, जिन्हें ग्राउंड लूप भी कहा जाता है, जो सिस्टम में अवांछित शोर ला सकता है।ग्राउंडिंग पॉइंट आमतौर पर सिस्टम डिज़ाइन के आधार पर या तो सिग्नल स्रोत या लोड पर चुना जाता है।जैसा कि चित्र 2 में दिखाया गया है, एक छोर पर ग्राउंडिंग लूप पथ बनाए बिना एक स्थिर संदर्भ सुनिश्चित करता है।यह तकनीक कम आवृत्ति वाले अनुप्रयोगों के लिए सरल और प्रभावी है।

सिंगल-पॉइंट ग्राउंडिंग कई ग्राउंड रास्तों को खत्म करके काम करती है जो ढाल के माध्यम से करंट प्रवाहित कर सकते हैं।जब दोनों सिरों को कम आवृत्तियों पर ग्राउंड किया जाता है, तो ग्राउंड क्षमता में अंतर के कारण शोर धाराएं प्रसारित हो सकती हैं।केवल एक छोर को ग्राउंड करके, ढाल वर्तमान पथ के बजाय पूरी तरह से एक सुरक्षात्मक बाधा के रूप में कार्य करती है।सोर्स-एंड ग्राउंडिंग और लोड-एंड ग्राउंडिंग के बीच चयन करना इस बात पर निर्भर करता है कि सिस्टम में शोर के प्रवेश की सबसे अधिक संभावना कहां है।इस पद्धति का उपयोग आमतौर पर ऑडियो सिस्टम, इंस्ट्रूमेंटेशन और नियंत्रण सर्किट में किया जाता है।यह डिज़ाइन में जटिलता जोड़े बिना विश्वसनीय शोर में कमी प्रदान करता है।

उच्च आवृत्ति शील्ड ग्राउंडिंग विधि

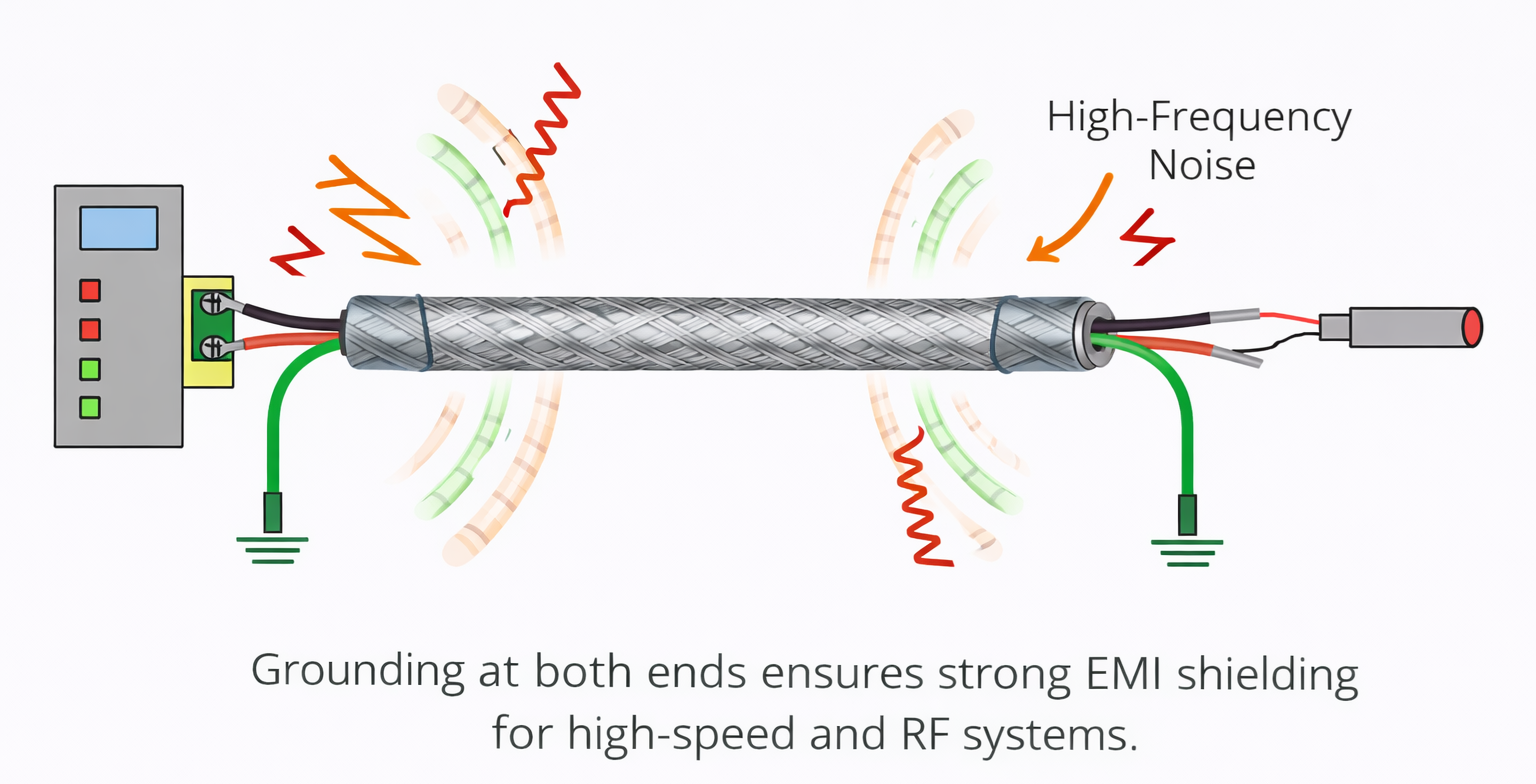

चित्र 3. उच्च आवृत्ति शील्ड ग्राउंडिंग विधि

उच्च-आवृत्ति शील्ड ग्राउंडिंग एक ऐसी तकनीक है जिसका उपयोग उच्च आवृत्तियों पर चलने वाले सिस्टम में विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने के लिए किया जाता है।इन आवृत्तियों पर, शोर अलग-अलग व्यवहार करता है और विद्युत चुम्बकीय क्षेत्रों के माध्यम से आसानी से केबलों में जोड़ा जा सकता है।इसे संबोधित करने के लिए, शील्ड को कई बिंदुओं पर, आमतौर पर केबल के दोनों सिरों पर ग्राउंड किया जाना चाहिए।यह एक कम-प्रतिबाधा पथ बनाता है जो उच्च-आवृत्ति शोर को प्रभावी ढंग से जमीन पर प्रवाहित करने की अनुमति देता है।कम-आवृत्ति विधियों के विपरीत, यहां लक्ष्य वर्तमान लूप को रोकने के बजाय प्रतिबाधा को कम करना है।यह दृष्टिकोण हाई-स्पीड और आरएफ सिस्टम में अच्छा है।

दोनों सिरों पर ग्राउंडिंग ढाल की पूरी लंबाई में बाधा को कम करके परिरक्षण प्रभावशीलता में सुधार करती है।उच्च आवृत्तियों पर, छोटे अंतराल या भूमिगत खंड भी एंटेना की तरह कार्य कर सकते हैं, जिससे शोर को प्रवेश करने या बाहर निकलने की अनुमति मिलती है।दोनों सिरों को जमीन से जोड़कर, ढाल हस्तक्षेप के खिलाफ एक सतत अवरोध बनाती है।यह विधि ईएमआई दमन को बढ़ाती है और मांग वाले वातावरण में बेहतर सिग्नल गुणवत्ता सुनिश्चित करती है।इसका व्यापक रूप से संचार प्रणालियों, हाई-स्पीड डेटा लाइनों और आरएफ अनुप्रयोगों में उपयोग किया जाता है।उचित कार्यान्वयन बाहरी शोर स्रोतों के खिलाफ मजबूत सुरक्षा सुनिश्चित करता है।

हाइब्रिड शील्ड ग्राउंडिंग तकनीक

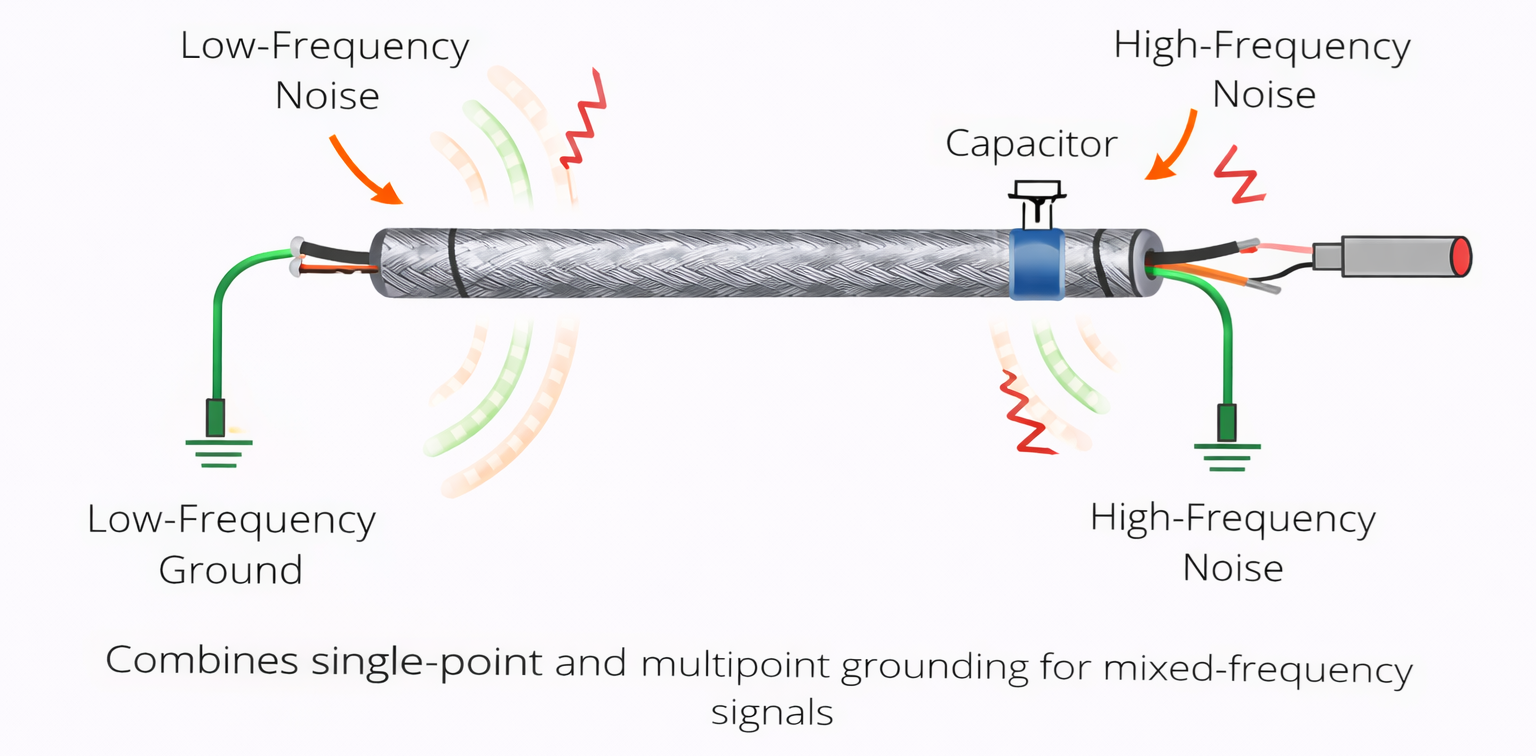

चित्र 4. हाइब्रिड शील्ड ग्राउंडिंग तकनीक

हाइब्रिड शील्ड ग्राउंडिंग एक ऐसी विधि है जो मिश्रित-आवृत्ति संकेतों वाले सिस्टम को संभालने के लिए सिंगल-पॉइंट और मल्टीपॉइंट ग्राउंडिंग को जोड़ती है।यह कम-आवृत्ति धाराओं को अवरुद्ध करते हुए उच्च-आवृत्ति शोर को जमीन पर पारित करने की अनुमति देने के लिए कैपेसिटर जैसे घटकों का उपयोग करता है।यह दृष्टिकोण एक ही डिज़ाइन में कम-आवृत्ति और उच्च-आवृत्ति हस्तक्षेप दोनों को संबोधित करके लचीलापन प्रदान करता है।शील्ड को एक छोर पर सीधे ग्राउंड किया जा सकता है जबकि दूसरे छोर पर कैपेसिटर के माध्यम से जोड़ा जा सकता है।यह विभिन्न प्रकार के शोर के लिए एक नियंत्रित पथ बनाता है।इसका उपयोग आमतौर पर जटिल इलेक्ट्रॉनिक प्रणालियों में किया जाता है।

यह तकनीक यह अलग करके काम करती है कि विभिन्न आवृत्तियाँ ढाल के साथ कैसे परस्पर क्रिया करती हैं।कम-आवृत्ति संकेतों को ग्राउंड कनेक्शन को सीमित करके नियंत्रित किया जाता है, जबकि उच्च-आवृत्ति शोर को कैपेसिटिव पथों के माध्यम से सुरक्षित रूप से पुनर्निर्देशित किया जाता है।संधारित्र एक आवृत्ति-निर्भर तत्व के रूप में कार्य करता है, जो केवल अवांछित उच्च-आवृत्ति संकेतों को पारित करने की अनुमति देता है।यह ग्राउंड लूप समस्याओं को शुरू किए बिना सिग्नल स्थिरता बनाए रखने में मदद करता है।हाइब्रिड ग्राउंडिंग उन प्रणालियों में उपयोगी है जहां एनालॉग और डिजिटल सिग्नल दोनों मौजूद हैं।यह समग्र विद्युत चुम्बकीय अनुकूलता में सुधार के लिए एक संतुलित समाधान प्रदान करता है।

डबल-लेयर शील्डेड केबल ग्राउंडिंग

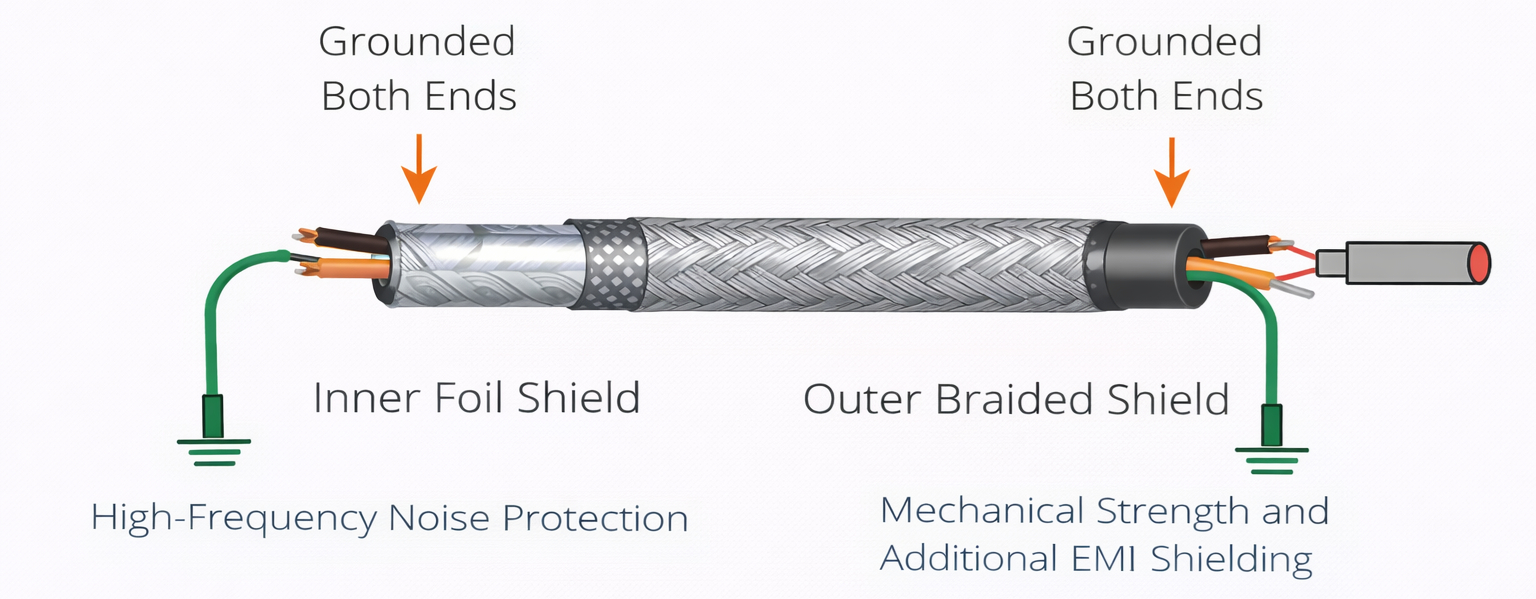

चित्र 5. डबल-लेयर शील्डेड केबल ग्राउंडिंग

डबल-लेयर शील्डेड केबल ग्राउंडिंग से तात्पर्य दो अलग-अलग शील्डिंग परतों वाले केबलों के उपयोग से है, आमतौर पर एक आंतरिक फ़ॉइल शील्ड और एक बाहरी ब्रेडेड शील्ड।प्रत्येक परत संकेतों को हस्तक्षेप से बचाने में एक अलग उद्देश्य पूरा करती है।आंतरिक ढाल उच्च-आवृत्ति शोर सुरक्षा प्रदान करती है, जबकि बाहरी ढाल यांत्रिक शक्ति और अतिरिक्त ईएमआई परिरक्षण प्रदान करती है।इन परतों की उचित ग्राउंडिंग उनकी प्रभावशीलता को अधिकतम करने के लिए महत्वपूर्ण है।सिस्टम आवश्यकताओं के आधार पर प्रत्येक शील्ड को अलग-अलग तरीके से ग्राउंड किया जा सकता है।इस पद्धति का उपयोग अक्सर उच्च-प्रदर्शन अनुप्रयोगों में किया जाता है।

कई डिज़ाइनों में, मजबूत ईएमआई सुरक्षा प्रदान करने के लिए बाहरी ढाल को दोनों सिरों पर ग्राउंड किया जाता है, जबकि अवांछित धाराओं से बचने के लिए आंतरिक ढाल को एक छोर पर ग्राउंड किया जा सकता है।यह पृथक्करण यह नियंत्रित करने में मदद करता है कि केबल के भीतर शोर को कैसे प्रबंधित किया जाता है।दोहरी परत संरचना व्यापक आवृत्ति रेंज में परिरक्षण प्रदर्शन में सुधार करती है।इसका उपयोग आमतौर पर संवेदनशील प्रणालियों जैसे चिकित्सा उपकरणों, संचार उपकरण और औद्योगिक नियंत्रण में किया जाता है।उचित ग्राउंडिंग यह सुनिश्चित करती है कि दोनों परतें बिना किसी व्यवधान के एक साथ काम करें।यह दृष्टिकोण सिग्नल की विश्वसनीयता को बढ़ाता है और शोर जोखिम को कम करता है।

सही शील्डिंग ग्राउंडिंग विधि कैसे चुनें?

सही परिरक्षण ग्राउंडिंग विधि का चयन आपके सिस्टम की आवृत्ति और शोर वातावरण पर निर्भर करता है।

सबसे पहले, पहचानें कि आपका सिस्टम कम या उच्च आवृत्तियों पर काम करता है या नहीं।कम-फ़्रीक्वेंसी सिस्टम आमतौर पर सिंगल-पॉइंट ग्राउंडिंग से लाभान्वित होते हैं, जबकि उच्च-फ़्रीक्वेंसी सिस्टम को मल्टीपॉइंट ग्राउंडिंग की आवश्यकता होती है।इस अंतर को समझने से प्रदर्शन समस्याओं से बचने में मदद मिलती है।यह चरण सुनिश्चित करता है कि विधि सिग्नल व्यवहार से मेल खाती है।यह आपके निर्णय का आधार बनता है।

इसके बाद, अपने सिस्टम में प्रयुक्त केबल के प्रकार का मूल्यांकन करें।शील्डेड केबल निर्माण में भिन्न होते हैं, जिनमें सिंगल-लेयर और डबल-लेयर डिज़ाइन शामिल हैं।केबल संरचना प्रभावित करती है कि ग्राउंडिंग कैसे लागू की जानी चाहिए।सही विधि का चयन अधिकतम परिरक्षण प्रभावशीलता सुनिश्चित करता है।यह चरण इंस्टॉलेशन त्रुटियों को रोकने में भी मदद करता है।उचित केबल मूल्यांकन समग्र सिस्टम विश्वसनीयता में सुधार करता है।

फिर, सिस्टम के ग्राउंडिंग वातावरण पर विचार करें।जमीनी बिंदुओं के बीच संभावित अंतर की जाँच करें जो शोर उत्पन्न कर सकता है।प्रभावी परिरक्षण के लिए एक स्थिर और सुसंगत जमीनी संदर्भ महत्वपूर्ण है।यह हस्तक्षेप को कम करने और सिग्नल की गुणवत्ता बनाए रखने में मदद करता है।जमीनी स्थितियाँ सीधे प्रदर्शन को प्रभावित करती हैं।सावधानीपूर्वक मूल्यांकन भविष्य की समस्याओं से बचाता है।

उसके बाद, अपने एप्लिकेशन में शोर स्रोतों का विश्लेषण करें।निर्धारित करें कि क्या हस्तक्षेप बाहरी उपकरण, बिजली लाइनों या आंतरिक सर्किट से आ रहा है।स्रोत को जानने से आपको सबसे प्रभावी ग्राउंडिंग रणनीति चुनने में मदद मिलती है।यह कदम ईएमआई नियंत्रण और सिस्टम स्थिरता में सुधार करता है।यह परिरक्षण प्रदर्शन को अनुकूलित करने में भी मदद करता है।सटीक पहचान से बेहतर परिणाम मिलते हैं।

इसके बाद, सिस्टम जटिलता और डिज़ाइन बाधाओं की समीक्षा करें।कुछ विधियों के लिए अतिरिक्त घटकों या सावधानीपूर्वक लेआउट योजना की आवश्यकता होती है।ऐसी विधि चुनें जो अनावश्यक जटिलता जोड़े बिना आपके डिज़ाइन में फिट हो।यह आसान कार्यान्वयन और रखरखाव सुनिश्चित करता है।सादगी अक्सर विश्वसनीयता में सुधार करती है।व्यावहारिकता के साथ प्रदर्शन को संतुलित करें.

अंत में, अपनी चुनी हुई विधि का परीक्षण और सत्यापन करें।ग्राउंडिंग लागू होने के बाद सिस्टम के प्रदर्शन को मापें।शोर में कमी और सिग्नल स्थिरता की जाँच करें।परीक्षण यह सुनिश्चित करता है कि विधि परिस्थितियों में अपेक्षा के अनुरूप काम करती है।यदि आवश्यक हो तो यह समायोजन की भी अनुमति देता है।सर्वोत्तम परिणाम प्राप्त करने के लिए सत्यापन आवश्यक है।

शील्डिंग लेयर ग्राउंडिंग में सामान्य गलतियाँ

प्रभावी परिरक्षण प्रदर्शन के लिए सामान्य गलतियों से बचना आवश्यक है।

• अनजाने में दोनों सिरों को कम आवृत्ति पर ग्राउंडिंग करना

यह ग्राउंड लूप बना सकता है जो सिस्टम में अवांछित शोर लाता है।कई डिज़ाइन इस मुद्दे को नज़रअंदाज कर देते हैं, जिससे सिग्नल की गुणवत्ता ख़राब हो जाती है।ऐसा अक्सर होता है जब ग्राउंडिंग निर्णय आवृत्ति पर विचार किए बिना किए जाते हैं।सावधानीपूर्वक योजना बनाने से इस समस्या को रोकने में मदद मिलती है।

• गलत ग्राउंडिंग पॉइंट का उपयोग करना

अनुचित ग्राउंडिंग स्थान चुनने से परिरक्षण प्रभावशीलता कम हो सकती है।यदि जमीनी संदर्भ अस्थिर है, तो शोर को ठीक से पुनर्निर्देशित नहीं किया जा सकता है।इसके परिणामस्वरूप सिस्टम का प्रदर्शन असंगत हो सकता है.उचित ग्राउंडिंग पॉइंट चयन महत्वपूर्ण है।

• ख़राब शील्ड कनेक्शन गुणवत्ता

ढीले या अधूरे कनेक्शन प्रतिरोध बढ़ा सकते हैं और परिरक्षण दक्षता कम कर सकते हैं।यहां तक ​​कि छोटे अंतराल भी शोर को सिस्टम में प्रवेश करने की अनुमति दे सकते हैं।ठोस और निरंतर कनेक्शन सुनिश्चित करने से प्रदर्शन में सुधार होता है।गुणवत्तापूर्ण स्थापना आवश्यक है.

• केबल प्रकार और संरचना की अनदेखी

विभिन्न केबलों के लिए अलग-अलग ग्राउंडिंग दृष्टिकोण की आवश्यकता होती है।सभी केबलों पर एक ही विधि लागू करने से खराब परिणाम आ सकते हैं।केबल डिज़ाइन को समझने से सही तकनीक चुनने में मदद मिलती है।इससे अनावश्यक प्रदर्शन संबंधी समस्याओं से बचा जा सकता है.

• सिग्नल और शील्ड ग्राउंड को अनुचित तरीके से मिलाना

इन आधारों के संयोजन से संवेदनशील सर्किट में शोर आ सकता है।प्रत्येक की एक अलग भूमिका होती है और उसे अलग से संभाला जाना चाहिए।अनुचित मिश्रण से सिस्टम की विश्वसनीयता कम हो सकती है।स्पष्ट अलगाव से प्रदर्शन में सुधार होता है।

• स्थापना के बाद परीक्षण का अभाव

सत्यापन छोड़ने से सिस्टम में छिपी हुई समस्याएं रह सकती हैं।परीक्षण के बिना, यह पुष्टि करना मुश्किल है कि ग्राउंडिंग प्रभावी है या नहीं।इससे दीर्घकालिक प्रदर्शन संबंधी समस्याएं उत्पन्न हो सकती हैं.परीक्षण उचित कार्यान्वयन सुनिश्चित करता है।

परिरक्षण परत ग्राउंडिंग विधियों के अनुप्रयोग

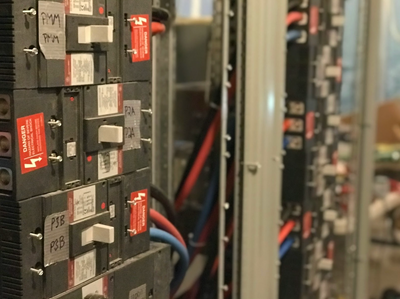

चित्र 6. परिरक्षित तारों के साथ औद्योगिक विद्युत पैनल

विश्वसनीय सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए विभिन्न उद्योगों में शील्डिंग ग्राउंडिंग विधियों का व्यापक रूप से उपयोग किया जाता है।

1. ऑडियो सिस्टम

शील्ड ग्राउंडिंग का उपयोग ऑडियो उपकरण में गुंजन और शोर को रोकने के लिए किया जाता है।यह हस्तक्षेप को कम करके स्पष्ट ध्वनि गुणवत्ता बनाए रखने में मदद करता है।उचित ग्राउंडिंग स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करती है।यह उपभोक्ता और पेशेवर ऑडियो सेटअप दोनों में महत्वपूर्ण है।

2. आरएफ और संचार प्रणाली

उच्च-आवृत्ति प्रणालियाँ सिग्नल हानि को रोकने के लिए प्रभावी परिरक्षण पर निर्भर करती हैं।ग्राउंडिंग संचार लाइनों में विद्युत चुम्बकीय हस्तक्षेप को नियंत्रित करने में मदद करती है।यह विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करता है।यह वायरलेस और नेटवर्किंग उपकरण में अच्छा है।

3. औद्योगिक नियंत्रण प्रणाली

औद्योगिक वातावरण में, भारी मशीनरी के कारण बिजली का शोर आम है।शील्ड ग्राउंडिंग नियंत्रण संकेतों को हस्तक्षेप से बचाता है।यह सिस्टम स्थिरता और सटीकता में सुधार करता है।यह स्वचालन और निगरानी प्रणालियों के लिए महत्वपूर्ण है।

4. चिकित्सा उपकरण

संवेदनशील चिकित्सा उपकरणों को स्वच्छ और स्थिर सिग्नल की आवश्यकता होती है।शील्ड ग्राउंडिंग हस्तक्षेप को रोकने में मदद करती है जो माप को प्रभावित कर सकती है।यह निदान उपकरणों का सटीक संचालन सुनिश्चित करता है।स्वास्थ्य देखभाल अनुप्रयोगों में विश्वसनीयता बहुत अच्छी है।

5. डेटा ट्रांसमिशन सिस्टम

हाई-स्पीड डेटा केबलों को सिग्नल अखंडता बनाए रखने के लिए मजबूत परिरक्षण की आवश्यकता होती है।ग्राउंडिंग शोर को कम करता है जो डेटा त्रुटियों का कारण बन सकता है।यह स्थिर और तेज़ संचार का समर्थन करता है।आधुनिक डिजिटल सिस्टम में यह उत्कृष्ट है।

6. विद्युत वितरण प्रणाली

शील्ड ग्राउंडिंग का उपयोग बिजली लाइनों और उपकरणों में शोर को नियंत्रित करने के लिए किया जाता है।यह संवेदनशील घटकों को विद्युत गड़बड़ी से बचाने में मदद करता है।इससे सिस्टम दक्षता और सुरक्षा में सुधार होता है।बिजली प्रबंधन प्रणालियों में उचित ग्राउंडिंग महत्वपूर्ण है।

निष्कर्ष

शील्डिंग ग्राउंडिंग संवेदनशील सर्किट से हस्तक्षेप को दूर निर्देशित करके सिग्नल अखंडता को बनाए रखने में भूमिका निभाती है।सिस्टम आवृत्ति और डिज़ाइन आवश्यकताओं के आधार पर विभिन्न तरीकों, जैसे सिंगल-पॉइंट, मल्टीपॉइंट और हाइब्रिड ग्राउंडिंग को लागू किया जाता है।उचित केबल चयन, ग्राउंडिंग रणनीति और स्थापना प्रथाएं समग्र प्रदर्शन पर महत्वपूर्ण प्रभाव डालती हैं।इन सिद्धांतों को समझकर और सामान्य त्रुटियों से बचकर, सिस्टम विश्वसनीय संचालन और प्रभावी शोर में कमी प्राप्त कर सकते हैं।
