हॉल इफ़ेक्ट ट्रांसड्यूसर क्या है और यह कैसे काम करता है

आप कई रोजमर्रा के उपकरणों में हॉल इफेक्ट सेंसर देखते हैं, फिर भी उनका संचालन पहली बार में अस्पष्ट लग सकता है।करीब से देखने पर पता चलता है कि ये सेंसर चुंबकीय क्षेत्र पर कैसे प्रतिक्रिया करते हैं और उस प्रतिक्रिया को प्रयोग करने योग्य विद्युत संकेत में बदल देते हैं।जैसे-जैसे आप अवधारणाओं से गुजरते हैं, आप देखना शुरू करते हैं कि वर्तमान, चुंबकीय क्षेत्र और भौतिक गुण सभी कैसे जुड़ते हैं।सरल स्पष्टीकरण और व्यावहारिक उदाहरणों के साथ, विषय का अनुसरण करना और आपके सामने आने वाले वास्तविक सर्किट और सिस्टम से संबंधित होना आसान हो जाता है।

कैटलॉग

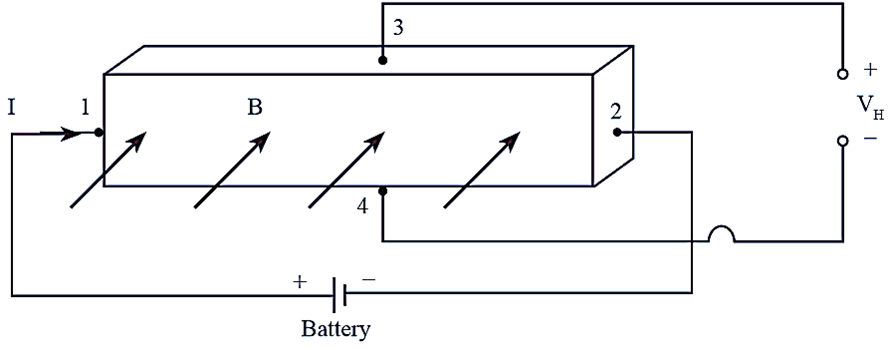

चित्र 1. हॉल इफेक्ट ट्रांसड्यूसर आरेख

हॉल इफ़ेक्ट ट्रांसड्यूसर क्या है?

हॉल इफ़ेक्ट ट्रांसड्यूसर एक इलेक्ट्रॉनिक उपकरण है जो चुंबकीय क्षेत्र का पता लगाता है और इसे विद्युत सिग्नल में परिवर्तित करता है जिसे मापा जा सकता है।इसका संचालन हॉल प्रभाव पर आधारित है, जहां धारा प्रवाहित करने वाली सामग्री धारा प्रवाह की दिशा के लंबवत चुंबकीय क्षेत्र के संपर्क में आने पर अपने किनारों पर एक छोटा वोल्टेज विकसित करती है।इस प्रभाव के माध्यम से, ट्रांसड्यूसर चुंबकीय क्षेत्र की ताकत को मापने योग्य विद्युत आउटपुट में परिवर्तित करता है।

यह रूपांतरण उपयोगी है क्योंकि विद्युत संकेतों को चुंबकीय क्षेत्र की तुलना में सर्किट में मापना, संसाधित करना और उपयोग करना आसान होता है।आउटपुट लागू क्षेत्र के साथ बदलता है, जिससे चुंबकीय स्थिति को एक पठनीय वोल्टेज सिग्नल के रूप में दर्शाया जा सकता है।परिणामस्वरूप, ट्रांसड्यूसर चुंबकीय क्षेत्र की उपस्थिति और ताकत का पता लगाने के लिए एक सीधा और प्रभावी तरीका प्रदान करता है जिसका उपयोग इलेक्ट्रॉनिक सर्किट कर सकते हैं।

हॉल इफेक्ट ट्रांसड्यूसर की संरचना और कार्य सिद्धांत

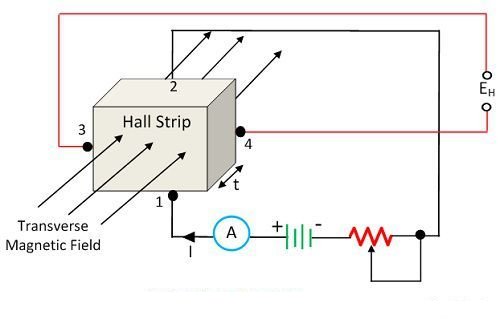

चित्र 2. हॉल इफ़ेक्ट ट्रांसड्यूसर संरचना

एक हॉल इफ़ेक्ट ट्रांसड्यूसर एक पतली अर्धचालक पट्टी के चारों ओर बनाया गया है जिसमें विशिष्ट बिंदुओं पर चार टर्मिनल रखे गए हैं।टर्मिनलों की एक जोड़ी पट्टी के माध्यम से इनपुट करंट ले जाती है, जबकि दूसरी जोड़ी आउटपुट वोल्टेज एकत्र करती है।चुंबकीय क्षेत्र को पट्टी पर वर्तमान पथ के समकोण पर लगाया जाता है, क्योंकि यह व्यवस्था ट्रांसड्यूसर को अपना विद्युत उत्पादन उत्पन्न करने की अनुमति देती है।

ऑपरेशन के दौरान, सेमीकंडक्टर पट्टी के माध्यम से एक तरफ से दूसरी तरफ करंट प्रवाहित होता है।जब कोई चुंबकीय क्षेत्र मौजूद नहीं होता है, तो चार्ज वाहक आउटपुट टर्मिनलों पर ध्यान देने योग्य वोल्टेज बनाए बिना वर्तमान पथ के साथ चलते हैं।जब एक चुंबकीय क्षेत्र को उस पथ पर लंबवत लागू किया जाता है, तो गतिमान आवेश वाहक किनारे की ओर धकेल दिए जाते हैं और पट्टी के एक तरफ एकत्रित होने लगते हैं।

चार्ज की यह पार्श्व गति आउटपुट टर्मिनलों के बीच विद्युत क्षमता में अंतर पैदा करती है।वह अंतर हॉल वोल्टेज के रूप में प्रकट होता है, जो ट्रांसड्यूसर का मापने योग्य आउटपुट है।इस तरह, अर्धचालक पट्टी वर्तमान प्रवाह के लिए पथ प्रदान करती है, चुंबकीय क्षेत्र चार्ज विक्षेपण का कारण बनता है, और आउटपुट टर्मिनल परिणामी वोल्टेज को कैप्चर करते हैं।

हॉल वोल्टेज और यह कैसे उत्पन्न होता है

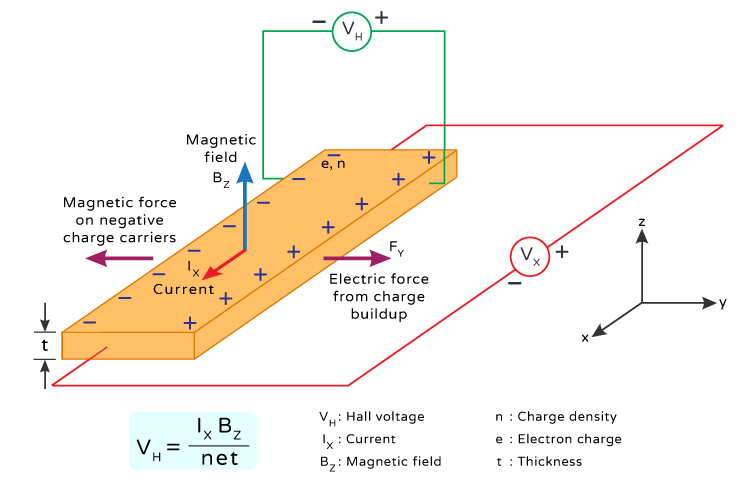

चित्र 3. हॉल वोल्टेज जनरेशन

हॉल वोल्टेज वह छोटा वोल्टेज है जो धारा प्रवाहित सामग्री पर तब दिखाई देता है जब चुंबकीय क्षेत्र को धारा प्रवाह की दिशा में लंबवत लागू किया जाता है।क्षेत्र गतिमान आवेश वाहकों को बग़ल में धकेलता है, जिससे वे सामग्री के एक तरफ एकत्र हो जाते हैं जबकि विपरीत दिशा में विपरीत आवेश रह जाता है, और आवेश के इस पृथक्करण से विद्युत क्षमता में अंतर पैदा होता है जिसे हॉल वोल्टेज के रूप में जाना जाता है।

हॉल वोल्टेज का आकार वर्तमान, चुंबकीय क्षेत्र की ताकत, सामग्री और संवेदन तत्व की मोटाई पर निर्भर करता है।जैसे-जैसे धारा या चुंबकीय क्षेत्र बड़ा होता जाता है, यह बढ़ता जाता है और जब सामग्री क्षेत्र की दिशा में अधिक मोटी हो जाती है, तो यह कम हो जाती है।

इस रिश्ते के लिए एक सरलीकृत अभिव्यक्ति है वी_एच = (आई × बी) / (एन × ई × टी), कहाँ वी_एच हॉल वोल्टेज है, मैं वर्तमान है, बी चुंबकीय क्षेत्र है, एन आवेश वाहक घनत्व है, ई एक इलेक्ट्रॉन का आवेश है, और t सामग्री की मोटाई है।यह अभिव्यक्ति उन मुख्य कारकों को दिखाती है जो अनावश्यक गणितीय विवरण जोड़े बिना आउटपुट वोल्टेज को नियंत्रित करते हैं।

हॉल इफ़ेक्ट सेंसर में प्रयुक्त सामग्री

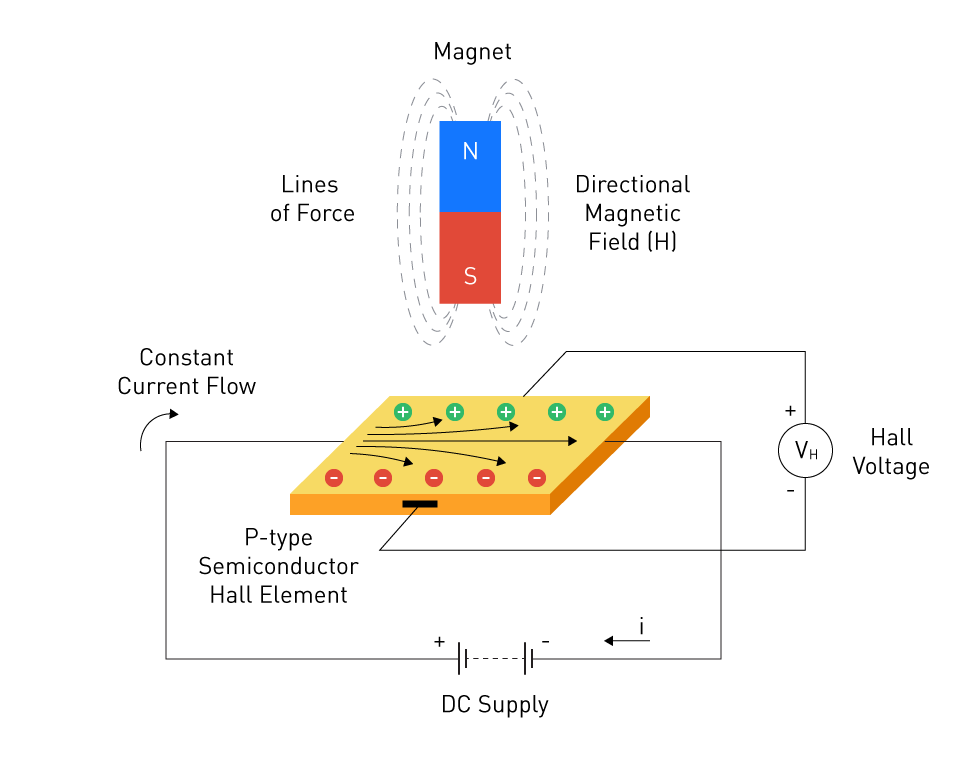

चित्र 4. सेमीकंडक्टर हॉल सेंसर सेटअप

हॉल इफ़ेक्ट डिवाइस धातु और अर्धचालक दोनों से बनाए जा सकते हैं, क्योंकि जब चुंबकीय क्षेत्र की उपस्थिति में उनके माध्यम से करंट प्रवाहित होता है तो दोनों हॉल वोल्टेज उत्पन्न कर सकते हैं।धातुओं में, प्रभाव आमतौर पर बहुत छोटा होता है, जिससे आउटपुट का पता लगाना और सेंसिंग अनुप्रयोगों में उपयोग करना कठिन हो जाता है।इसी कारण से, अधिकांश हॉल इफ़ेक्ट उपकरण सामान्य धातुओं के बजाय अर्धचालक सामग्रियों से बनाए जाते हैं।

अर्धचालकों को आमतौर पर प्राथमिकता दी जाती है क्योंकि वे उच्च संवेदनशीलता प्रदान करते हैं।इसका मतलब है कि वे समान परिस्थितियों में एक बड़ा हॉल वोल्टेज उत्पन्न करते हैं, जिससे आउटपुट को मापना आसान हो जाता है।एक मजबूत आउटपुट डिवाइस को चुंबकीय क्षेत्र में परिवर्तनों के प्रति अधिक स्पष्ट रूप से प्रतिक्रिया करने में भी मदद करता है।

सेंसिंग तत्व में प्रयुक्त सामग्री का आउटपुट वोल्टेज और माप सटीकता पर सीधा प्रभाव पड़ता है।चार्ज वाहक घनत्व और सामग्री मोटाई जैसे गुण प्रभावित करते हैं कि हॉल वोल्टेज कितना उत्पन्न होता है।जो सामग्रियां बड़ा और अधिक स्थिर आउटपुट उत्पन्न करती हैं, वे आम तौर पर सटीक माप के लिए बेहतर अनुकूल होती हैं।

हॉल इफ़ेक्ट सेंसर के प्रकार

एनालॉग हॉल इफ़ेक्ट सेंसर

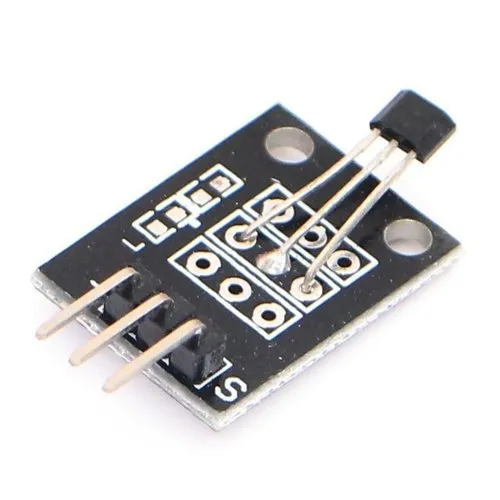

चित्र 5. एनालॉग हॉल इफ़ेक्ट सेंसर मॉड्यूल

एनालॉग हॉल इफ़ेक्ट सेंसर एक सतत आउटपुट वोल्टेज उत्पन्न करते हैं जो लागू चुंबकीय क्षेत्र के अनुपात में बदलता है।जैसे-जैसे चुंबकीय क्षेत्र मजबूत या कमजोर होता जाता है, आउटपुट वोल्टेज इसके साथ बदलता जाता है, जिससे सेंसर केवल एक स्थिति के बजाय क्रमिक बदलाव दिखा सकता है।क्योंकि आउटपुट लगातार क्षेत्र का अनुसरण करता है, इस प्रकार का सेंसर तब उपयोगी होता है जब सर्किट को यह मापने की आवश्यकता होती है कि चुंबकीय क्षेत्र कितना बदलता है, न कि केवल यह मौजूद है या नहीं।

इस प्रकार का उपयोग आमतौर पर स्थिति संवेदन, वर्तमान संवेदन और अन्य माप कार्यों में किया जाता है जहां एक सुचारू और पठनीय आउटपुट की आवश्यकता होती है।यह सटीक माप के लिए उपयुक्त है क्योंकि चुंबकीय क्षेत्र में छोटे परिवर्तन भी आउटपुट सिग्नल में दिखाई दे सकते हैं, जिससे बारीक गति या क्षेत्र भिन्नता का पता लगाना आसान हो जाता है।

डिजिटल हॉल इफ़ेक्ट सेंसर

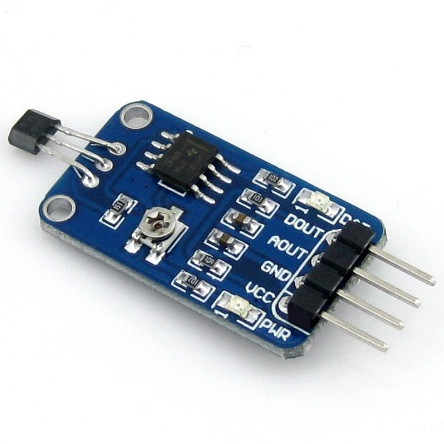

चित्र 6. डिजिटल हॉल इफ़ेक्ट सेंसर मॉड्यूल

डिजिटल हॉल इफ़ेक्ट सेंसर लगातार बदलते वोल्टेज के बजाय एक अलग आउटपुट, आमतौर पर एक चालू या बंद सिग्नल प्रदान करते हैं।वे एक आंतरिक स्विचिंग बिंदु के साथ काम करते हैं, जिसे अक्सर चुंबकीय सीमा कहा जाता है, इसलिए जब चुंबकीय क्षेत्र उस स्तर तक पहुंचता है या गुजरता है, तो आउटपुट स्थिति बदल जाती है।जब फ़ील्ड एक परिभाषित रिलीज़ स्तर से नीचे आती है, तो आउटपुट अपनी मूल स्थिति में वापस आ जाता है, जिससे इलेक्ट्रॉनिक सिस्टम को एक स्पष्ट और आसानी से पढ़ा जाने वाला स्विचिंग सिग्नल मिलता है।

क्योंकि वे क्रमिक क्षेत्र परिवर्तनों के बजाय थ्रेशोल्ड स्तरों पर प्रतिक्रिया करते हैं, डिजिटल हॉल इफेक्ट सेंसर का व्यापक रूप से स्विचिंग और डिटेक्शन सिस्टम में उपयोग किया जाता है।सामान्य अनुप्रयोगों में दरवाजा खोलने और बंद करने का पता लगाना, सीमा स्विचिंग, निकटता संवेदन, पल्स गिनती और स्थिति का पता लगाना शामिल है, जहां मुख्य उद्देश्य यह निर्धारित करना है कि चुंबकीय लक्ष्य एक विशिष्ट बिंदु तक पहुंच गया है या नहीं।

हॉल इफ़ेक्ट ट्रांसड्यूसर के अनुप्रयोग

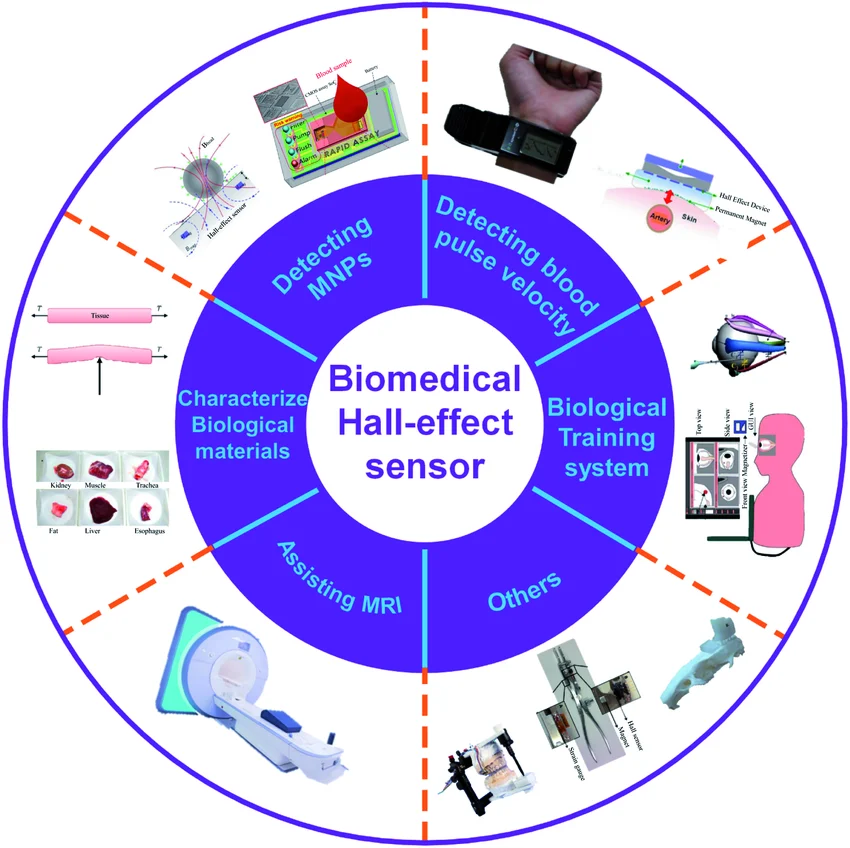

चित्र 7. हॉल इफ़ेक्ट सेंसर अनुप्रयोग

हॉल इफेक्ट ट्रांसड्यूसर का व्यापक रूप से औद्योगिक और वैज्ञानिक उपकरणों में चुंबकीय क्षेत्र सेंसिंग के लिए उपयोग किया जाता है जहां सटीक क्षेत्र शक्ति माप की आवश्यकता होती है।

में वर्तमान संवेदन अनुप्रयोग, वे आम तौर पर प्रत्यक्ष विद्युत संपर्क के बिना वर्तमान को मापने के लिए मोटर ड्राइव, बिजली आपूर्ति और बैटरी प्रबंधन प्रणालियों में तैनात किए जाते हैं।

के लिए स्थिति और विस्थापन का पता लगानाइन सेंसरों का उपयोग ऑटोमोटिव सिस्टम, लीनियर एक्चुएटर्स और रोबोटिक्स में किया जाता है, जहां चुंबकीय क्षेत्र में परिवर्तन गति का संकेत देते हैं।

इन्हें भी लागू किया जाता है बिजली निगरानी प्रणाली, विद्युत उपकरणों में वास्तविक समय बिजली की खपत का अनुमान लगाने के लिए वर्तमान और वोल्टेज डेटा का संयोजन।

हॉल इफेक्ट ट्रांसड्यूसर के फायदे और नुकसान

लाभ	सीमाएँ
गैर-संपर्क माप	तापमान परिवर्तन के प्रति संवेदनशील
सेंसिंग सर्किट और वर्तमान पथ के बीच गैल्वेनिक अलगाव	बुनियादी ओपन-लूप डिज़ाइन में सटीकता सीमित हो सकती है
उच्च धारा स्तरों का सुरक्षित माप	भटके हुए चुंबकीय क्षेत्र रीडिंग को प्रभावित कर सकते हैं
बहुत कम प्रविष्टि हानि	निचले सिग्नल स्तर को प्रवर्धन या कंडीशनिंग की आवश्यकता हो सकती है
कम बिजली हानि और कम ताप	कम-वर्तमान माप के लिए चुंबकीय कोर या अतिरिक्त घुमावों की आवश्यकता हो सकती है
एसी और डीसी करंट को मापता है	ओपन-लूप संस्करणों में मध्यम बैंडविड्थ और प्रतिक्रिया समय होता है
सटीक उपकरणों में अच्छी रैखिकता और विश्वसनीय आउटपुट	बंद-लूप संस्करण बड़े और अधिक महंगे हैं
लचीला यांत्रिक प्लेसमेंट	बंद-लूप संस्करण द्वितीयक आपूर्ति से अधिक बिजली की खपत करते हैं
कॉम्पैक्ट, हल्के विकल्प उपलब्ध हैं	कुछ बंद-लूप डिज़ाइनों में आउटपुट वोल्टेज को सीमित किया जा सकता है
उच्च संवेदनशीलता और चुस्त स्विचिंग थ्रेशोल्ड उपलब्ध हैं	प्रदर्शन सामग्री स्थिरता और थर्मल व्यवहार पर निर्भर करता है

निष्कर्ष

अब आपके पास स्पष्ट दृष्टिकोण है कि हॉल इफेक्ट ट्रांसड्यूसर कैसे काम करता है और इसका व्यापक रूप से उपयोग क्यों किया जाता है।जिस तरह से यह चुंबकीय क्षेत्र को मापने योग्य सिग्नल में परिवर्तित करता है वह इसे कई व्यावहारिक स्थितियों में उपयोगी बनाता है।आप देख सकते हैं कि विश्वसनीय परिणाम देने के लिए इसकी संरचना, सामग्री और संचालन सिद्धांत सभी एक साथ कैसे काम करते हैं।करंट को समझने से लेकर स्थिति का पता लगाने तक, यह विभिन्न प्रणालियों में लचीला उपयोग प्रदान करता है।इन बुनियादी बातों को समझने से आपको यह पहचानने में मदद मिलती है कि ये सेंसर वास्तविक दुनिया के इलेक्ट्रॉनिक्स में कहां और कैसे फिट होते हैं।इस आधार के साथ, उन्हें अपनी परियोजनाओं में तलाशना और लागू करना आसान हो जाता है।
