इलेक्ट्रॉनिक्स में वर्ग तरंगों को समझना

स्क्वायर वेवफॉर्म इस बात का एक बड़ा हिस्सा है कि इलेक्ट्रॉनिक डिवाइस कैसे काम करते हैं, विशेष रूप से उन प्रणालियों में जो डिजिटल संकेतों से निपटते हैं।ये तरंग आकार में सरल हैं, लेकिन बहुत उपयोगी हैं, एक साफ, दोहराए जाने वाले पैटर्न में उच्च और निम्न स्तर के बीच स्विच करना।आप उन्हें टाइमर, घड़ियों, ध्वनि जनरेटर और नियंत्रण प्रणालियों जैसी चीजों में पाएंगे।इस लेख में, आप सीखेंगे कि वर्ग, आयताकार, और पल्स वेवफॉर्म क्या हैं, वे कैसे दिखते हैं और ध्वनि करते हैं, और वे वास्तविक सर्किट में कैसे उपयोग किए जाते हैं।आप यह भी देखेंगे कि साइन तरंगों का उपयोग करके वर्ग तरंगों का निर्माण कैसे किया जाता है, और टाइमर, माइक्रोकंट्रोलर और सिग्नल जनरेटर जैसे विभिन्न उपकरणों का उपयोग करके उन्हें कैसे उत्पन्न किया जाए।चाहे आप सिर्फ उत्सुक हों या किसी प्रोजेक्ट पर काम कर रहे हों, यह गाइड आपको स्क्वायर वेवफॉर्म को बेहतर ढंग से समझने में मदद करेगा।आएँ शुरू करें।

सूची

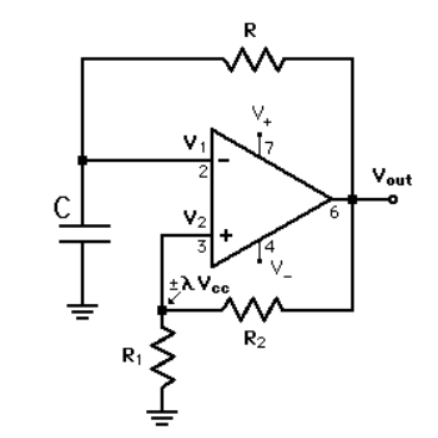

चित्रा 1। वर्ग तरंग जनरेटर

वर्ग, आयताकार और पल्स वेवफॉर्म क्या हैं?

वर्ग, आयताकार, और नाड़ी तरंगें संकेतों के प्रकार हैं जो बीच स्विच करते हैं दो स्तर - आमतौर पर एक उच्च और एक कम वोल्टेज।इन तरंगों का उपयोग इलेक्ट्रॉनिक्स में बहुत अधिक किया जाता है, खासकर में डिजिटल सर्किट जहां सिग्नल बाइनरी में 1s और 0s की तरह या या बंद हैं।ए वर्ग तरंग सबसे आम में से एक है।यह स्विच करता है समान रूप से उच्च और निम्न अवस्थाओं के बीच, प्रत्येक में समान समय बिताना।यह एक पैटर्न बनाता है जो एक ग्राफ पर देखा जाने पर सही वर्गों की तरह दिखता है, यही कारण है कि इसे एक वर्ग तरंग कहा जाता है।

एक आदर्श दुनिया में, एक वर्ग तरंग में उच्च और निम्न के बीच परिवर्तन तुरंत होगा - सिग्नल एक राज्य से दूसरे में बिना किसी देरी के स्नैप करेगा।लेकिन वास्तविक जीवन में, इस पारी में थोड़ा समय लगता है।इसीलिए राइज़ टाइम (यह कितनी जल्दी ऊपर हो जाता है) और गिरने का समय (यह कितनी जल्दी गिरता है) इन तरंगों का विश्लेषण करते समय अक्सर बारीकी से देखा जाता है।

अब, जबकि "स्क्वायर वेव" शब्द का उपयोग कभी-कभी किसी भी दो-स्तरीय तरंग के लिए किया जाता है, एक विशिष्ट अंतर है।यदि तरंग खर्च होता है कम से अधिक समय उच्च - या अन्य तरीके से - इसे एक आयताकार तरंग कहा जाता है। यह अभी भी दो राज्यों के बीच स्विच कर रहा है, लेकिन समय समान नहीं है।यह थोड़े समय के लिए अधिक हो सकता है और एक लंबे समय के लिए, या इसके विपरीत हो सकता है।

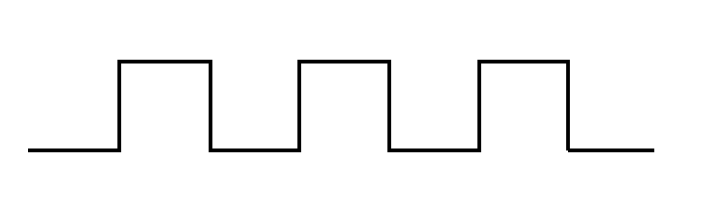

चित्रा 2। वर्ग तरंग

तो वहाँ है पल्स वेवफॉर्म।वर्ग या आयताकार तरंगों के विपरीत, दालों को हमेशा दोहराया नहीं जाता है।वे स्थिति के आधार पर एक बार या कभी -कभी हो सकते हैं।एक पल्स तब हो सकता है जब एक वोल्टेज एक निश्चित बिंदु को हिट करता है या जब कुछ घटना इसे ट्रिगर करती है।इन दालों का उपयोग अक्सर सर्किट में डेटा या नियंत्रण संकेतों को भेजने के लिए किया जाता है।

ये तरंगें बुनियादी लग सकती हैं, लेकिन वे एक बड़ी भूमिका निभाते हैं कि इलेक्ट्रॉनिक डिवाइस कैसे बात करते हैं, संकेत देते हैं, और पर्दे के पीछे कार्यों का प्रदर्शन करते हैं।

एक चौकोर तरंग कैसा दिखता है?

एक बार जब आप इसे देख लेते हैं, तो एक वर्ग तरंग को पहचानना आसान होता है।इसकी बहुत सरल और तेज आकार है - यह सीधे एक उच्च स्तर तक कूदता है, एक पल के लिए वहाँ रहता है, फिर सीधे एक निम्न स्तर तक गिरता है, और इस पैटर्न को बार -बार दोहराता है।एक ग्राफ या एक आस्टसीलस्कप स्क्रीन पर, यह कनेक्टेड वर्गों या ब्लॉकों की एक पंक्ति की तरह दिखता है, जो एक साफ, नियमित लय में ऊपर और नीचे जा रहा है।

क्या एक वर्ग तरंग वास्तव में "वर्ग" बनाता है कि यह एक खर्च करता है उच्च अवस्था में समान समय जैसा कि यह कम अवस्था में होता है।यह संतुलन वह है जो इसे अपना नाम देता है।यदि आप इसे प्रकाश स्विच के एक पैटर्न की तरह देखना चाहते हैं, तो यह दो सेकंड के लिए प्रकाश को चालू करने जैसा होगा, दो सेकंड के लिए, दो सेकंड के लिए फिर से, और इसी तरह।उस समान समय को एक कहा जाता है 1: 1 मार्क-टू-स्पेस अनुपात - अर्थ "ऑन" और "ऑफ" टाइम्स मैच।

यद्यपि "स्क्वायर वेव" शब्द का उपयोग तकनीकी रूप से काफी शिथिल हो जाता है, यदि उच्च और निम्न अवस्थाओं में बिताया गया समय समान नहीं है, तो यह अब एक सच्चा वर्ग तरंग नहीं है।जब यह इसके बजाय एक आयताकार तरंग बन जाता है।लेकिन दोनों अभी भी उसी अप-एंड-डाउन, दो-स्तरीय शैली को साझा करते हैं-अंतर बस में है कि प्रत्येक स्तर कितने समय तक रहता है।यह साफ, स्विचिंग पैटर्न वह है जो स्क्वायर वेवफॉर्म को डिजिटल इलेक्ट्रॉनिक्स में इतना उपयोगी बनाता है, क्योंकि वे स्पष्ट रूप से एक राज्य से दूसरे राज्य में परिवर्तन दिखाते हैं।

एक चौकोर तरंग कैसा लगता है?

यदि आपने कभी एक चौकोर तरंग सुनी है, तो आप देखेंगे कि इसमें एक तेज, buzzy ध्वनि है - एक चिकनी साइन लहर की तुलना में बहुत अधिक तीव्र है।यह कठोरता लहर के आकार से ही आती है।क्योंकि एक चौकोर लहर में तेज, अचानक उच्च और निम्न स्तर के बीच कूदता है, इससे जो ध्वनि पैदा होती है, वह अधिक कटिंग और कान में कम चिकनी होती है।

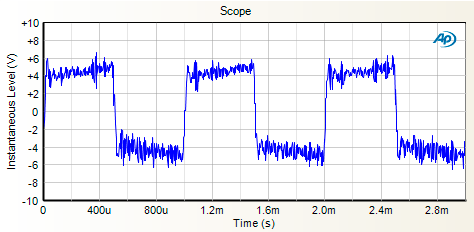

चित्रा 3। एक वर्ग तरंग का ध्वनि प्रतिनिधित्व

वर्ग तरंगें जो कहा जाता है, उससे भरी होती है हार्मोनिक्स - ये मुख्य टोन के शीर्ष पर स्तरित अतिरिक्त आवृत्तियों हैं।यह वही है जो वर्ग तरंगों को उनके समृद्ध, नुकीले चरित्र देता है।संगीत या ध्वनि डिजाइन में, यह उन्हें उपयोगी बनाता है जब आप अधिक ध्यान आकर्षित करने या अद्वितीय स्वर चाहते हैं।वे अक्सर इस कारण से सिंथेसाइज़र और इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाते हैं।जबकि एक साइन लहर नरम और शुद्ध लग सकती है, एक चौकोर लहर मजबूत और अधिक आक्रामक के माध्यम से आती है, जो कि जब आप एक ध्वनि चाहते हैं तो महान हो सकता है।

चौकोर तरंगों के बारे में महत्वपूर्ण बातें

स्क्वायर वेवफॉर्म का उपयोग इलेक्ट्रॉनिक्स में बहुत अधिक किया जाता है, खासकर में अंकीय सर्किट।ये सर्किट हैं जहां सिग्नल या तो चालू या बंद हैं।एक वर्ग तरंग पूरी तरह से फिट बैठता है क्योंकि यह दो स्तरों के बीच स्पष्ट रूप से स्विच: उच्च और निम्न।यह उपकरणों को पढ़ने और सिग्नल पर प्रतिक्रिया देने के लिए आसान बनाता है।

डिजिटल सिस्टम में, उच्च स्तर को आमतौर पर कहा जाता है "1" और निम्न स्तर को कहा जाता है "0"। आप उन्हें इस के रूप में संदर्भित भी सुन सकते हैं उच्च और निम्न।जब सिग्नल सक्रिय या निष्क्रिय होता है तो ये लेबल दिखाने में मदद करते हैं।चाहे आप सरल तर्क चिप्स या उन्नत माइक्रोकंट्रोलर के साथ काम कर रहे हों, वर्ग तरंग अक्सर प्रक्रिया का हिस्सा होता है।वे इस्तेमाल कर रहे हैं नियंत्रण क्रियाएं, डेटा भेजें, या समय रखें कई प्रकार के उपकरणों में।

चूंकि वोल्टेज का स्तर थोड़ा भिन्न हो सकता है, अधिकांश सिस्टम उच्च या निम्न के रूप में क्या मायने रखता है के लिए एक सीमा को परिभाषित करें।यह उपकरणों को ठीक से काम करने की अनुमति देता है जब सिग्नल हर बार बिल्कुल समान नहीं होता है।यहां एक है एक वर्ग तरंग के कुछ प्रमुख भागों को आपको समझना चाहिए इसे ठीक से उपयोग करने के लिए।

समय सीमा

समय अवधि आपको बताती है कि तरंग के एक पूर्ण चक्र में कितना समय लगता है।जिसमें कम से उच्च और पीछे से फिर से जाना शामिल है।आप इसे एक बढ़ते किनारे से दूसरे तक, या एक गिरने वाले किनारे से दूसरे तक माप सकते हैं।यहां तक ​​कि अगर वृद्धि या गिरावट तत्काल नहीं है, तो माप उपकरण हमेशा एक ही ट्रिगर बिंदु का उपयोग करते हैं, इसलिए परिणाम सटीक रहते हैं।समय अवधि जानने से आपको यह समझने में मदद मिलती है कि तरंग कितनी तेजी से दोहराता है।

आवृत्ति

आवृत्ति से पता चलता है कि एक सेकंड में तरंग कितनी बार दोहराता है।यह हर्ट्ज (हर्ट्ज) में मापा जाता है।यदि कोई तरंग प्रत्येक सेकंड एक बार दोहराता है, तो इसमें 1 हर्ट्ज की आवृत्ति होती है।यदि यह एक सेकंड में एक हजार बार दोहराता है, तो यह 1000 हर्ट्ज या 1 kHz है।आप इस सरल सूत्र का उपयोग करके आवृत्ति और समय अवधि के बीच आसानी से स्विच कर सकते हैं:

आवृत्ति = 1 समय अवधि तक विभाजित

समय अवधि = 1 आवृत्ति से विभाजित

आयाम

आयाम तरंग की वोल्टेज ऊंचाई है।इसे नीचे (कम) से ऊपर (उच्च) तक मापा जा सकता है।एनालॉग सिस्टम में, इसे पीक या पीक-टू-पीक वोल्टेज के रूप में सूचीबद्ध किया जा सकता है।लेकिन डिजिटल सिस्टम में, क्या अधिक मायने रखता है कि क्या संकेत कम या उच्च के रूप में पढ़ा जाता है।

उदाहरण के लिए, पुराने टीटीएल सिस्टम में, कम का मतलब 0 और 0.4 वोल्ट के बीच वोल्टेज हो सकता है।उच्च 2 और 5 वोल्ट के बीच हो सकता है।आधुनिक सिस्टम कम वोल्टेज का उपयोग कर सकते हैं, लेकिन सामान्य विचार समान रहता है।क्या मायने रखता है कि संकेत स्पष्ट रूप से कम या उच्च सीमा में फिट बैठता है, इसलिए डिजिटल डिवाइस बता सकते हैं कि इसका क्या मतलब है।

एक बार जब आप समय, आवृत्ति और आयाम से परिचित हो जाते हैं, तो आपको वास्तविक दुनिया के सर्किट में वर्ग तरंगों के साथ काम करना आसान हो जाएगा।ये सरल तरंगें सही तरीके से उपयोग किए जाने पर बहुत कुछ कर सकती हैं।

वर्ग तरंगों में कैसे वृद्धि और गिरती है?

वर्ग तरंगों को उच्च और निम्न वोल्टेज स्तरों के बीच उनके तेज, स्वच्छ संक्रमणों के लिए जाना जाता है।लेकिन वास्तविक दुनिया में, वे किनारों वास्तव में तत्काल नहीं हैं।प्रत्येक वर्ग तरंग में निम्न से उच्च (कहा जाने वाला समय कहा जाता है) और उच्च से निम्न (कहा जाने वाला समय कहा जाता है) से कम समय लगता है।ये लघु संक्रमण अवधि मामूली लग सकती है, लेकिन वे एक बड़ा बदलाव ला सकते हैं कि सर्किट कितनी अच्छी तरह से काम करता है, विशेष रूप से डिजिटल इलेक्ट्रॉनिक्स में जहां समय मायने रखता है।

वृद्धि के समय को उस बिंदु से मापा जाता है जहां सिग्नल अपने अंतिम उच्च मूल्य के 10 प्रतिशत तक उस बिंदु तक पहुंचता है जहां यह 90 प्रतिशत तक पहुंचता है।गिरने का समय उसी तरह से मापा जाता है, लेकिन 90 प्रतिशत से 10 प्रतिशत तक।ये विशिष्ट बिंदु किसी भी मामूली गोलाई या शोर से बचने में मदद करते हैं जो संक्रमण की शुरुआत या अंत में हो सकता है।कुछ मामलों में, आप 5 प्रतिशत से 95 प्रतिशत तक लिए गए माप देख सकते हैं, लेकिन यह कम आम है।

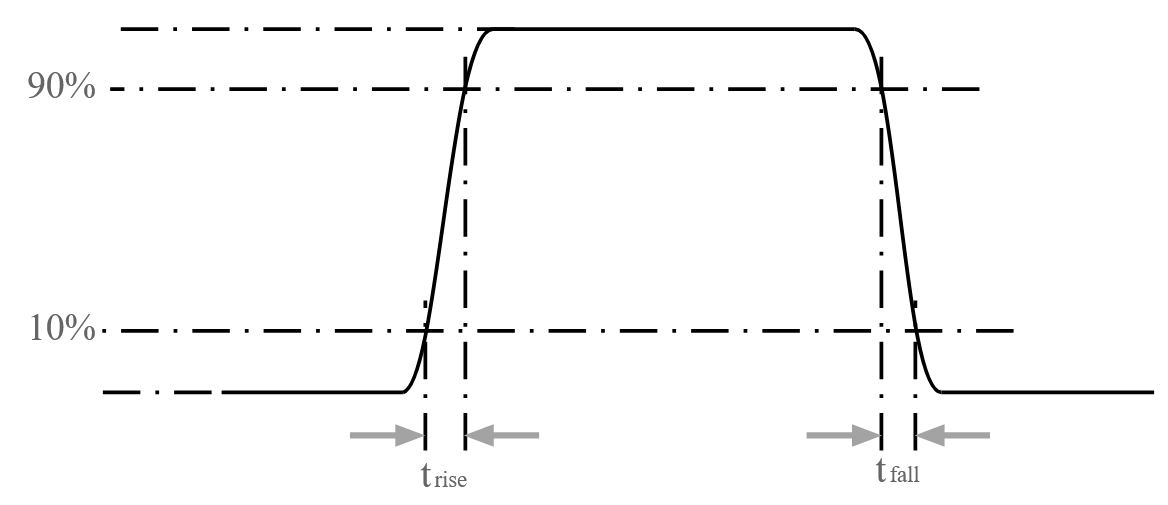

चित्रा 4। एक चौकोर तरंग में वृद्धि और गिरावट समय बिंदु

ये माप अक्सर नैनोसेकंड में दिए जाते हैं, विशेष रूप से तेज डिजिटल सिस्टम में।यदि वृद्धि या गिरावट का समय बहुत धीमा है, तो यह समस्याओं का कारण बन सकता है, जैसे कि सर्किट में सिग्नल या समय के मुद्दों को गलत तरीके से।इसीलिए आप अक्सर सिग्नल जनरेटर या लॉजिक चिप्स जैसे उपकरणों के विनिर्देशों में सूचीबद्ध राइज़ एंड फॉल टाइम वैल्यू देखेंगे।

यह जानकर कि एक तरंग कितनी तेजी से बढ़ती है या गिरती है, आप बेहतर तरीके से समझ सकते हैं कि यह आपकी परियोजना में सुचारू रूप से काम करेगा या नहीं।यह तब भी मदद करता है जब आप समस्या निवारण या सिग्नल की गुणवत्ता में सुधार करने की कोशिश कर रहे हों।भले ही ये परिवर्तन बहुत जल्दी होते हैं, वे इस बात का एक महत्वपूर्ण हिस्सा हैं कि स्क्वायर वेवफॉर्म वास्तविक सर्किट में कैसे व्यवहार करते हैं।

साइन तरंगों से वर्ग तरंगों को कैसे बनाया जाता है?

पहली नज़र में, एक वर्ग तरंग एक चिकनी साइन लहर से बहुत अलग दिखता है।एक तेज और अवरुद्ध है, दूसरा नरम और घुमावदार।लेकिन अगर आप फूरियर विश्लेषण नामक किसी चीज़ का उपयोग करके एक वर्ग तरंग को तोड़ते हैं, तो आप देखेंगे कि यह वास्तव में साइन तरंगों की एक श्रृंखला को एक साथ जोड़कर बनाया गया है।यह आश्चर्यजनक लग सकता है, लेकिन यह समझने का एक आकर्षक तरीका है कि तरंगों का निर्माण कैसे किया जाता है।

जब एक वर्ग तरंग का विश्लेषण किया जाता है, तो यह कई साइन तरंगों का मिश्रण बन जाता है जो सभी एक दूसरे से संबंधित हैं।इन तरंगों को हार्मोनिक्स कहा जाता है।पहला, जिसे मौलिक के रूप में जाना जाता है, स्क्वायर वेव की मुख्य आवृत्ति निर्धारित करता है।फिर अन्य आओ: तीसरा हार्मोनिक (जो मौलिक की आवृत्ति का तीन गुना है), पांचवां हार्मोनिक, सातवां, और इसी तरह।इनमें से प्रत्येक मौलिक आवृत्ति का एक विषम संख्या है, और हर एक अंतिम की तुलना में थोड़ा कमजोर है।

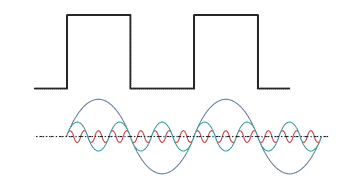

चित्रा 5। साइन वेव घटक जो एक वर्ग तरंग बनाते हैं

तो आप जितना अधिक हार्मोनिक्स जोड़ते हैं, उतना ही अधिक संयुक्त आकार एक चौकोर लहर की तरह दिखने लगता है।यदि आपके पास केवल मौलिक साइन वेव है, तो यह ध्वनि और एक चिकनी लहर की तरह लगेगा।तीसरा और पांचवां हार्मोनिक्स जोड़ें, और यह स्क्वायरर प्राप्त करना शुरू कर देता है।चलते रहो, और तरंग तेज और अधिक परिभाषित हो जाती है।

गणितीय रूप से, एक वर्ग तरंग को निम्न समीकरण का उपयोग करके इसकी हार्मोनिक साइन तरंगों के योग के रूप में व्यक्त किया जा सकता है:

इस सूत्र से पता चलता है कि एक आदर्श वर्ग लहर साइन तरंगों के केवल विषम संख्या वाले हार्मोनिक्स को जोड़कर बनाई जाती है, जिसमें प्रत्येक हार्मोनिक में इससे पहले की तुलना में कम ताकत होती है।

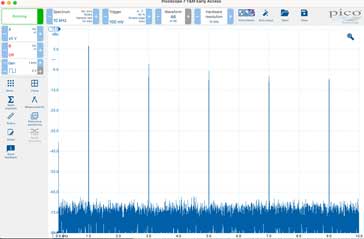

चित्रा 6। एक वर्ग तरंग की आवृत्ति स्पेक्ट्रम

यदि आप एक कम पास फ़िल्टर के माध्यम से एक वर्ग तरंग पास करते हैं - जो उच्च हार्मोनिक्स को अवरुद्ध करता है - तो आप उस तेज आकार में से कुछ खो देंगे।किनारों को गोल हो जाएगा, और वेवफॉर्म अब एक सच्चे वर्ग की तरह दिखता है या कार्य नहीं करता है।ऐसा इसलिए है क्योंकि वे उच्च हार्मोनिक्स हैं जो एक वर्ग तरंग को अपने तेज किनारों और त्वरित संक्रमणों को देते हैं।

एक वर्ग तरंग के स्पेक्ट्रम आरेख में, आप विषम-संख्या वाले हार्मोनिक्स-3, 5 वें, 7 वें, और इतने पर मजबूत संकेत देखेंगे।ये संकेत ताकत में गिरते हैं क्योंकि वे आवृत्ति में अधिक जाते हैं।आपने कोई भी सम-समनित हार्मोनिक्स नहीं देखा है, क्योंकि वर्ग तरंगों में उन्हें शामिल नहीं किया गया है।यह पैटर्न का हिस्सा है जो वर्ग तरंगों को ध्वनि और इलेक्ट्रॉनिक व्यवहार दोनों में उनके अद्वितीय गुणों को देता है।

यह समझना कि एक वर्ग लहर साइन तरंगों से बनाई गई है, यह समझाने में मदद करती है कि यह उस तरह से क्यों व्यवहार करता है।चाहे आप ध्वनि, समय के संकेतों, या तर्क दालों के साथ काम कर रहे हों, हार्मोनिक्स की यह छिपी हुई संरचना वास्तविक सर्किट में वर्ग तरंगों के कार्य में एक बड़ी भूमिका निभाती है।

वास्तविक सर्किट में वर्ग तरंगों का उपयोग

स्क्वायर वेवफॉर्म का उपयोग कई अलग -अलग प्रकार के इलेक्ट्रॉनिक सर्किटों में किया जाता है, खासकर जहां समय और नियंत्रण महत्वपूर्ण हैं।सबसे आम उपयोगों में से एक है घड़ी संकेत।डिजिटल इलेक्ट्रॉनिक्स में, प्रत्येक ऑपरेशन को अक्सर एक घड़ी पल्स द्वारा समय दिया जाता है - एक दोहराने वाला वर्ग तरंग जो सिस्टम को बताता है कि अगले चरण में कब जाना है।माइक्रोकंट्रोलर, प्रोसेसर और अन्य डिजिटल चिप्स सही तरीके से कार्य करने के लिए इस स्थिर लय पर निर्भर करते हैं।

आपको स्क्वायर वेव्स भी मिलेंगे पल्स-चौड़ाई मॉड्यूलेशन (पीडब्लूएम), जिसका उपयोग मोटर्स, एलईडी या यहां तक ​​कि ऑडियो सिग्नल जैसे उपकरणों को नियंत्रित करने के लिए किया जाता है।प्रत्येक चक्र के दौरान सिग्नल कितने समय तक उच्च या निम्न रहता है, यह बदलकर, आप वोल्टेज को बदलने की आवश्यकता के बिना चमक या गति जैसी चीजों को समायोजित कर सकते हैं।यह फैन कंट्रोलर्स, डिमर सर्किट और रोबोटिक्स जैसी चीजों में उपयोगी है।

एक और सामान्य जगह वर्ग तरंगें दिखाई देती हैं स्विचिंग सर्किट।इनका उपयोग घटकों को चालू और बंद करने के लिए किया जाता है, जैसे कि बिजली की आपूर्ति, सिग्नल मॉड्यूलेशन सिस्टम या डिजिटल लॉजिक गेट्स।चूंकि वर्ग तरंगें उच्च और निम्न अवस्थाओं के बीच साफ -सफाई से बदलती हैं, इसलिए वे इस प्रकार के स्विचिंग क्रियाओं को संभालने के लिए एकदम सही हैं।

वे भी सहायक हैं परीक्षण और डिबगिंग।यदि आप एक सर्किट डिजाइन कर रहे हैं और यह जांचना चाहते हैं कि यह सिग्नल पर कैसे प्रतिक्रिया करता है, तो एक फ़ंक्शन जनरेटर से एक वर्ग तरंग अक्सर पहली चीज है जिसे आप आज़माएंगे।यह प्रकट करने में मदद करता है कि सर्किट तेजी से संक्रमण को कैसे संभालता है, जो विशेष रूप से उच्च गति या डिजिटल डिजाइनों में महत्वपूर्ण है।

वर्ग तरंगों को कैसे उत्पन्न करें?

वर्ग तरंगों को उत्पन्न करने के लिए कई आसान और विश्वसनीय तरीके हैं, चाहे आप एक साधारण इलेक्ट्रॉनिक्स प्रोजेक्ट पर काम कर रहे हों या अधिक उन्नत प्रणाली का निर्माण कर रहे हों।इसके लिए सबसे आम उपकरणों में से एक है 555 टाइमर आईसी।यह एक छोटी, सस्ती चिप है जिसका उपयोग दशकों से शौक और पेशेवर सर्किट में समान रूप से किया जाता है।जब Astable मोड में सेट किया जाता है, तो 555 टाइमर एक निरंतर वर्ग तरंग बनाता है, और आप कुछ प्रतिरोधों और एक संधारित्र को बदलकर आवृत्ति और कर्तव्य चक्र को समायोजित कर सकते हैं।

एक और लोकप्रिय विधि का उपयोग कर रहा है माइक्रोकंट्रोलर्स।ये छोटे प्रोग्राम करने योग्य चिप्स, जैसे कि Arduino या अन्य विकास बोर्डों में, अपने डिजिटल आउटपुट पिन के माध्यम से वर्ग तरंगें उत्पन्न कर सकते हैं।आप कोड का एक छोटा टुकड़ा लिख ​​सकते हैं जो नियमित अंतराल पर एक पिन को चालू और बंद करता है।कई माइक्रोकंट्रोलर भी समर्थन करते हैं पीडब्लूएम (पल्स-चौड़ाई मॉड्यूलेशन), जो आपको प्रत्येक नाड़ी के उच्च और निम्न समय को नियंत्रित करने देता है - उपयोगी यदि आपको एक वर्ग तरंग की आवश्यकता है जो पूरी तरह से संतुलित नहीं है।

अधिक सटीक या लचीले नियंत्रण के लिए, आप एक का उपयोग कर सकते हैं समारोह जनकर या संकेतक उत्पादक।ये ऐसे उपकरण हैं जो आपको चौकोर तरंगों सहित तरंग की सटीक आवृत्ति, आयाम और आकार सेट करने देते हैं।वे अक्सर प्रयोगशालाओं या परीक्षण सेटअप में उपयोग किए जाते हैं जहां सटीकता और रेंज मैटर अधिक होती है।

स्क्वायर वेवफॉर्म का उपयोग करके भी बनाया जा सकता है थरथरानवाला सर्किट।ये सर्किट ट्रांजिस्टर, कैपेसिटर या ऑपरेशनल एम्पलीफायरों जैसे घटकों का उपयोग करके बनाए गए हैं।वे कैसे डिज़ाइन किए गए हैं, इसके आधार पर, वे अपने दम पर या अन्य तरंग प्रकारों के साथ संयोजन में वर्ग तरंगों का उत्पादन कर सकते हैं।

डिजिटल दुनिया में, आप भी स्क्वायर वेवफॉर्म का उपयोग कर सकते हैं सॉफ़्टवेयर ।यदि आप ऑडियो, सिमुलेशन, या डिजिटल सिग्नल प्रोसेसिंग के साथ काम कर रहे हैं, तो आप कोड लिख सकते हैं जो स्क्वायर वेव डेटा बनाता है और इसे आउटपुट डिवाइस पर भेजता है।यह संगीत संश्लेषण में या सॉफ्टवेयर-आधारित प्रणालियों का परीक्षण करते समय आम है जिन्हें समय संकेतों की आवश्यकता होती है।

निष्कर्ष

स्क्वायर वेवफॉर्म सरल दिख सकते हैं, लेकिन वे इलेक्ट्रॉनिक सिस्टम कैसे काम करते हैं, इसमें एक बड़ी भूमिका निभाते हैं।टाइमिंग और स्विचिंग से लेकर साउंड और सिग्नल कंट्रोल तक, वे कई अलग -अलग तरीकों से उपयोग किए जाते हैं।आपने देखा है कि वे कैसे बनाए जाते हैं, वे कैसे व्यवहार करते हैं, और वे वास्तविक सर्किट में कहां दिखाते हैं।इस बुनियादी ज्ञान के साथ, आपको अपनी परियोजनाओं या सीखने में वर्ग तरंगों को समझना या उपयोग करना आसान होगा।
